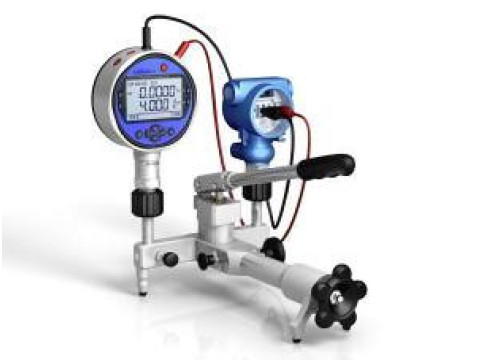

Калибраторы многофункциональные цифровые Additel
- Многофункциональность измерений и воспроизведения различных величин
- Поддержка протокола HART
- Портативное исполнение для полевых и лабораторных условий
- Автоматическая калибровка и документирование результатов
- Высокая точность и разрешение измерений
- Встроенные функции пересчета единиц и работы с термопарами и ТС
- Наличие встроенного источника питания токовой петли 24 В
Калибраторы многофункциональные цифровые Additel предназначены для воспроизведения и измерения напряжения и силы постоянного тока, электрического сопротивления, частоты электрических сигналов синусоидальной формы и формы «меандр», давления и температуры совместно с первичными преобразователями.
Принцип действия
Принцип работы калибраторов основан на преобразовании входящих сигналов с помощью преобразовательных блоков в аналоговую форму быстродействующим цифроаналоговым преобразователем с последующим отображением результатов на жидкокристаллическом дисплее.
Калибраторы представляют собой цифровые, портативные, электронные приборы. Конструктивно калибраторы выполнены: в пластмассовом корпусе (Additel 220R, Additel 221R, Additel 222R, Additel 223R), в алюминиевом корпусе (Additel 672R, Additel 681R), в алюминиевостальном корпусе (Additel 681R-IS), в алюминиево-пластмассовом корпусе (Additel 761R). На передней панели калибраторов, в зависимости от модификации, расположен FSTN жидкокристаллический дисплей с подсветкой или цветной жидкокристаллический дисплей на тонкопленочных транзисторах и кнопки управления. На верхней торцевой стороне расположены контактные гнезда для внешних входных и выходных цепей. Внутри корпуса - измерительные блоки и перезаряжаемый съемный Li-ion аккумулятор. Конструкция калибраторов рассчитана на его эксплуатацию в промышленных, лабораторных и полевых условиях.
Для удобства использования калибраторы оснащены функциями документирования результатов испытаний и автоматической калибровки/поверки, сохранения снимков экрана, а также автоматической калибровкой реле. Калибраторы имеют встроенные блоки пересчета единиц измерения для термопреобразователей сопротивления (Ом) в температуру (°С), для термопар (°С) - в напряжение (мВ), и, наоборот.
Калибраторы поддерживают протокол HART.
Дополнительно калибраторы имеют измерительные блоки, скомплектованные в зависимости от рода и значения измеряемых величин. В зависимости от комплектации измерительными блоками калибраторы имеют 8 модификаций (моделей): Additel 681R, Additel 681R-IS (искробезопасное исполнение), Additel 672R, Additel 220R, Additel 221R, Additel 222R, Additel 223R, Additel 761R под торговой маркой ДАВКАР, различающихся между собой видами воспроизводимых/измеряемых величин, диапазонами и погрешностями воспроизведения/измерения.
В зависимости от модификации калибраторы имеют следующие функции:
- воспроизведение/измерение силы постоянного тока;
- воспроизведение/измерение напряжения постоянного тока;
- воспроизведение/измерение электрического сопротивления;
- воспроизведение/измерение температуры;
- воспроизведение/измерение давления
- измерение частоты электрических сигналов синусоидальной формы и формы «меандр».
Дополнительно калибраторы (Additel 681R, Additel 681R-IS) имеют встроенный источник питания токовой петли на 24 В.

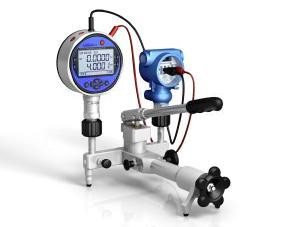

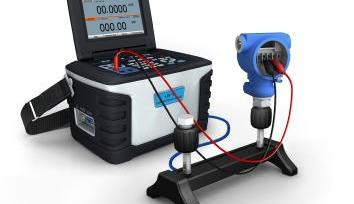

Калибраторы Additel 681R, Additel 681R-IS, Additel 672R состоят из измерительного преобразователя давления пневматического или гидравлического задающего устройства (насоса). Возможна отдельная поставка калибраторов без насосов. В калибраторах Additel 761R установлен внутренний модуль воспроизведения/измерения давления. По дополнительному заказу возможна поставка дополнительных внешних модулей (Additel 160R).
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 2 -14 .
Таблица 2 - Режим воспроизведения напряжения постоянного тока
|
Модификация |
Диапазон воспроизведения |
Разрешение |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока |
|
Additel 220R |
от минус 10 мВ до плюс 200 мВ |
0,01 мВ |
±(0,0002хиизМ + 0,01) мВ |
|
от 0 до плюс 12 В |
1 мВ |
±(0,0002хиизМ + 0,0006) В |
|
|
Additel 221R Additel 222R Additel 223R |
от минус 10 мВ до плюс 75 мВ |
0,1 мкВ |
±(0,0002хЩм + 0,00375) мВ |
|
от 0 до плюс 12 В |
1 мВ |
±(0,0002хЩм + 0,0006) В |
Таблица 3 - Режим воспроизведения силы постоянного тока
|
Модификация |
Диапазон воспроизведения |
Разрешение |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока |
|
Additel 220R Additel 221R Additel 222R Additel 223R |
от 0 до плюс 22 мА |
1 мкА |
±(0,0002х1изм + 0,0011) мА |
|
Additel 761R |
от 0 до плюс 22 мА |
1 мкА |
±(0,0002х1изм + 0,0022) мA |
Таблица 4 - Режим воспроизведения электрического сопротивления
|
Модификация |
Диапазон воспроизведения |
Разрешение |
Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления |
|
Additel 221R Additel 222R Additel 223R |
от 1 до 400 Ом |
10 мОм |
±(0,0002хRизм + 0,02) Ом |
|
от 1 до 4000 Ом |
100 мОм |
±(0,0003 хRизм + 0,4) Ом |
Таблица 5 - Режим воспроизведения частоты переменного тока
|
Модификация |
Диапазон воспроизведения, Гц |
Разрешение |
Форма сигнала |
Пределы допускаемой абсолютной погрешности воспроизведения частоты |
|
Additel 221R Additel 222R Additel 223R |
от 0 до 50000 |
0,1 Гц |
Синусоидальная Меандр |
±(0,00005 х^м + 1,0) Гц |
Таблица 6 - Режим воспроизведения давления
|
Модификация |
Диапазон воспроизведения, МПа |
Пределы допускаемой относительной погрешности воспроизведения давления, % ВП |
|
Additel 681R |
от минус 0,1 до 250 (в зависимости от поставляемого насоса) |
±0,025; ±0,05; ±0,1; ±0,2 (в зависимости от используемого модуля давления) |
|
Additel 681R-IS |
||
|
Additel 672R |
||
|
Additel 761R |
от минус 0,095 до 4 |
±0,025 |
Таблица 7 - Режим измерения напряжения постоянного тока
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока |
|
Additel 672R |
от минус 30 В до плюс 30 В |
0,1 мкВ |
±(0,0002 хиизм + 0,0009) В |
|
Additel 220R |
от минус 200 мВ до плюс 200 мВ |
0,1 мкВ |
±(0,0001 xUH3M + 0,01) мВ |
|
от минус 30 В до плюс 30 В |
0,1 мВ |
±(0,0001 хиизм + 0,0015) В |
|
|
Additel 221R Additel 222R Additel 223R |
от минус 75 мВ до плюс 75 мВ |
0,1 мкВ |
±(0,0001 хиизм + 0,0375) мВ |
|
от минус 30 В до плюс 30 В |
0,1 мВ |
±(0,0001 хиизм + 0,0015) В |
|
|
Additel 761R |
от минус 30 В до плюс 30 В |
0,1 мВ |
±(0,0001 хиизм + 0,0015) В |
Таблица 8 - Режим измерения силы постоянного тока
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, мА |
|
Additel 672R |
от минус 30 мА до плюс 30 мА |
0,1 мкА |
±(0,0002 х1изм + 0,0009) |
|
Additel 220R |
от минус 30 мА до плюс 30 мА |
0,1 мкА |
±(0,0001 х1изм + 0,0015) |
|
Additel 221R |
от минус 30 мА до плюс 30 мА |
0,1 мкА |
±(0,0001 х1изм + 0,0015) |
|
Additel 222R Additel 223R Additel 761R |
от минус 30 мА до плюс 30 мА |
0,1 мкА |
±(0,0001 х1изм + 0,0015) |
Таблица 9 - Режим измерения электрического сопротивления
|
Модификация |
Диапазон измерений |
Кол-во каналов |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения электрического сопротивления |
|
Additel 220R |
от 0 до 2000 Ом |
2 |
0,1 Ом |
±(0,0002хRизM + 0,2) Ом |
|
Additel 221R |
от 0 до 400 Ом |
2, 3, 4 |
1 Ом |
±(0,0002хRизM + 0,02) Ом |
|
от 0 до 4000 Ом |
2, 3, 4 |
10 Ом |
±(0,0002хRизM + 0,2) Ом |
|
|
Additel 222R Additel 223R |
от 0 до 400 Ом |
2, 3 |
1 мОм |
±(0,0002 xR^M+ 0,02) Ом |
|
от 0 до 400 Ом |
4 |
1 мОм |
±(о,ооо^изМ+ 0,02) Ом |
|
|
от 0 до 4000 Ом |
2, 3 |
10 мОм |
±(0,0002xR^m+ 0,2) Ом |
|
|
от 0 до 4000 Ом |
4 |
10 мОм |
±(0,0001 xR^ 0,2) Ом |
Таблица 10 - Режим измерения частоты электрических сигналов
|
Модификация |
Диапазон измерений |
Форма сигнала |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
|
Additel 220R Additel 221R Additel 222R Additel 223R |
от 1 Гц до 50000 Гц |
Синусоидальный, Меандр |
0,1 Гц |
±(0,000005 xf^M + 0,1) |
Таблица 11 - Режим измерения/воспроизведения температуры совместно с термопарами для модификаций Additel 221R, Additel 222R, Additel 223R
|
Тип термопары |
Диапазон измерений, °С |
Пределы допускаемой абсолютной погрешности измерения/воспроизведения температуры, °С |
||
|
S |
-50.1768 |
-50.400 |
±1,0 |
±1,1 |
|
400.1000 |
±0,6 |
±0,6 |
||
|
1000.1768 |
±0,7 |
±0,8 |
||
|
R |
-50.1768 |
-50.200 |
±1,4 |
±1,4 |
|
200.500 |
±0,6 |
±0,6 |
||
|
500.1768 |
±0,6 |
±0,7 |
||
|
B |
0.1820 |
50.450 |
±3,8 |
±3,8 |
|
450.800 |
±0,9 |
±0,9 |
||
|
800.1820 |
±0,7 |
±0,7 |
||
|
K |
-270.1372 |
-250.200 |
±1,0 |
±1,1 |
|
-200.-100 |
±0,4 |
±0,5 |
||
|
-100.600 |
±0,3 |
±0,3 |
||
|
600.1372 |
±0,4 |
±0,5 |
||
|
N |
-270.1300 |
-250.-200 |
±1,5 |
±1,6 |
|
-200.-100 |
±0,5 |
±0,6 |
||
|
-100.1300 |
±0,4 |
±0,5 |
||
|
E |
-270.1000 |
-250.-200 |
±0,6 |
±0,7 |
|
-200.-100 |
±0,3 |
±0,3 |
||
|
-100.0 |
±0,2 |
±0,2 |
||
|
0.700 |
±0,2 |
±0,3 |
||
|
700.1000 |
±0,2 |
±0,4 |
||
|
J |
-210.1200 |
-210.-100 |
±0,3 |
±0,3 |
|
-100.1200 |
±0,3 |
±0,4 |
||
|
T |
-270.400 |
-250.-200 |
±0,8 |
±0,9 |
|
-200.0 |
±0,4 |
±0,4 |
||
|
0.400 |
±0,2 |
±0,2 |
||
|
L |
-200.800 |
-200.-100 |
±0,2 |
±0,3 |
|
-100.400 |
±0,2 |
±0,2 |
||
|
400.800 |
±0,2 |
±0,3 |
||
Таблица 12 - Режим измерения/воспроизведения температуры совместно с термопреобразователями сопротивления (ТС) для модификаций Additel 221R, Additel 222R, Additel 223R
|
Тип ТС |
Диапазон измерений, °С |
Пределы допускаемой абсолютной погрешности, °С |
|||
|
измерения (2/3 пров.)1 |
измерения (4 пров.)2 |
воспроизведения |
|||
|
Pt10(385) |
-200.850 |
-100.200 |
±0,65 |
±0,60 |
±0,65 |
|
200.600 |
±0,82 |
±0,72 |
±0,82 |
||
|
600.850 |
±0,96 |
±0,82 |
±0,96 |
||
|
Pt100(385) |
-200.850 |
-100.200 |
±0,15 |
±0,10 |
±0,15 |
|
200.600 |
±0,26 |
±0,16 |
±0,26 |
||
|
600.850 |
±0,33 |
±0,20 |
±0,33 |
||
|
Pt100(391) |
-200.850 |
-100.200 |
±0,15 |
±0,10 |
±0,15 |
|
200.600 |
±0,26 |
±0,16 |
±0,26 |
||
|
Тип ТС |
Диапазон измерений, °С |
Пределы допускаемой абсолютной погрешности, °С |
|||
|
измерения (2/3 пров.)1 |
измерения (4 пров.)2 |
воспроизведения |
|||
|
600.850 |
±0,33 |
±0,20 |
±0,33 |
||
|
Pt100(392) |
-200.850 |
-100.200 |
±0,37 |
±0,32 |
±0,69 |
|
200.600 |
±0,51 |
±0,41 |
±0,93 |
||
|
600.850 |
±0,61 |
±0,48 |
±1,08 |
||
|
Pt500(385) |
-200.850 |
-100.200 |
±0,20 |
±0,16 |
±0,36 |
|
200.600 |
±0,32 |
±0,22 |
±0,54 |
||
|
600.850 |
±0,40 |
±0,27 |
±0,67 |
||
|
Pt1000(385) |
-200.850 |
-100.200 |
±0,10 |
±0,05 |
±0,25 |
|
200.600 |
±0,20 |
±0,10 |
±0,42 |
||
|
600.850 |
±0,27 |
±0,14 |
±0,54 |
||
|
Cu10(427) |
-100.260 |
-100.260 |
±0,61 |
±0,56 |
±0,61 |
|
Cu50(428) |
-50.150 |
-50.150 |
±0,17 |
±0,13 |
±0,17 |
|
Cu100(428) |
-50.150 |
-50.150 |
±0,12 |
±0,09 |
±0,12 |
|
Ni100(618) |
-100.260 |
-100.260 |
±0,08 |
±0,06 |
±0,08 |
|
Ni120(672) |
-100.260 |
-100.260 |
±0,07 |
±0,05 |
±0,07 |
|
Примечания. 12/3 пров. - измерение по 2-х или 3-х проводной схеме; 24 пров. - измерение по 4-х проводной схеме |
|||||
Таблица 13 - Режим измерения давления
|
Модификация |
Характеристика |
|
|
Additel 681R, Additel 681R-IS, Additel 672R, Additel 222R, Additel 223R, Additel 761R |
Избыточное давление (в зависимости от модели) |
|
|
Диапазон измерений, МПа |
от минус 0,1 до 250 |
|
|
Пределы допускаемой основной погрешности (% ВП) |
±0,025; ±0,05; ±0,2 (в зависимости от модели) |
|
|
Пределы допускаемой дополнительной приведенной погрешности от воздействия изменений температуры окружающего воздуха, % ВП/10оС |
±0,005 |
|
|
Абсолютное давление (в зависимости от модели) |
||
|
Диапазон измерений, МПа |
от 0 до 70 |
|
|
Пределы допускаемой основной погрешности, % ВП |
±0,1; ±0,2 (в зависимости от модели) |
|
|
Пределы допускаемой дополнительной приведенной погрешности от воздействия изменений температуры окружающего воздуха, % ВП/10оС |
±0,02 |
|
|
Разность давлений (в зависимости от модели) |
||
|
Диапазон измерений, кПа |
от минус 10 до 10 |
|
|
Пределы допускаемой основной погрешности, % ВП |
±0,05; ±0,1; ±0,2; ±0,5; ±1,0; ±1,6 (в зависимости от модели) |
|
|
Пределы допускаемой дополнительной приведенной погрешности от воздействия изменений температуры окружающего воздуха , % ВП/10оС |
±0,02 |
|
|
Давление-разрежение (в зависимости от модели) |
||
|
Диапазон измерений, кПа |
от минус 100 до 250 |
|
|
Пределы допускаемой основной погрешности, % ВП |
±0,025; ±0,05 (в зависимости от модели) |
|
|
Пределы допускаемой дополнительной приведенной погрешности от воздействия изменений температуры окружающего воздуха, % ВП/10оС |
±0,005 |
|
Примечание: пределы допускаемой основной приведенной погрешности указаны для температуры окружающего воздуха (23 ± 3) оС.
Таблица14 - Технические характеристики
|
Характеристика |
Значение |
|
Нормальные условия применения: |
|
|
- температура, ° С |
от 15 до 25 |
|
- относительная влажность при 25 °С, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Рабочие условия применения: - температура, ° С - относительная влажность при 25 °С, % - атмосферное давление, кПа |
от минус 10 до плюс 50 80 от 84 до 106 |
|
Габаритные размеры (Д*Ш*В), мм, не более: модификации: Additel 220R, Additel 221R, Additel 222R, Additel 223R модификации: Additel 761R |
100x192x52 296x186x180 |
|
Габаритные размеры (диаметрхширина), мм, не более: модификации: Additel 681R, Additel 681R-IS, Additel 672R |
120x46 |
|
Напряжение питания: модификации: Additel 681R, Additel 681R-IS, Additel 672R, Additel 220R, Additel 221R, Additel 222R, Additel 223R модификации: Additel 761R |
9 В батарея или 10 В постоянного тока (внешний адаптер) 27 В постоянного тока (аккумулятор/внешний адаптер) |
|
Масса, кг, не более: модификации: Additel 681R модификации: Additel 672R, Additel 220R, Additel 221R, Additel 222R, Additel 223R модификации: Additel 761R |
0,6 0,7 5,6 |
|
Средняя наработка на отказ, не менее, ч |
50 000 |
|
Срок службы, не менее, лет |
10 |
Комплект поставки
|
№ п/п |
Наименование изделия |
Модель |
|
1 |
Калибратор |
Additel 761R, Additel 223R, Additel 222R, Additel 221R, Additel 220R, Additel 672R, Additel 681R, Additel 681R-IS |
|
2 |
Аккумулятор и внешний адаптер/ЗУ |
Additel 761, Additel 223R, Additel 222, Additel 221R, Additel 220, Additel 672R |
|
3 |
Батарея и внешний адаптер питания |
Additel 681, Additel 681R-IS |
|
4 |
Тестовые провода (комплект) |
Additel 761R, Additel 223R, Additel 222R, Additel 221R, Additel 220R, Additel 672R, Additel 681R, Additel 681R-IS |
|
5 |
Манифольд |
Additel 761R |
|
6 |
О-прокладки |
Additel 761R |
|
7 |
Шланг 1 м |
Additel 761R |
|
8 |
Шестигранный ключ |
Additel 761R |
|
9 |
Насос |
Additel 672R, Additel 681R |
|
10 |
Инструкция по эксплуатации на русском и английском языках |
Additel 761R, Additel 223R, Additel 222R, Additel 221R, Additel 220R, Additel 672R, Additel 681R, Additel 681R-IS |
|
11 |
Паспорт |
Additel 761R, Additel 223R, Additel 222R, Additel 221R, Additel 220R, Additel 672R, Additel 681R, Additel 681R-IS |
