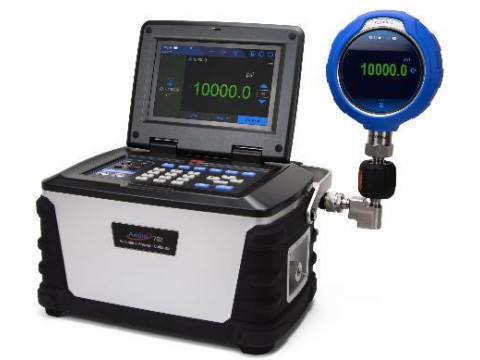

Калибраторы давления Additel 700

Наименование характеристики

Значение

ADT 780, ADT 780S

ADT 760

ADT 761А

ADT 762

Максимальный диапазон измерений, кПа 1) 2)

от -100 до 7000; от -100 до 20000

от -7,5 до 7,5; от -86 до 250; от -86 до 2000

от -7,5 до 7,5; от -95 до 250; от -90 до 3500; от -90 до 7000;

от 10 до 120

от 0 до 20000; от 0 до 70000

ADT 780, ADT 780S

ADT 760

ADT 761А

ADT 762

Пределы допускаемой приведенной погрешности измерений давления, % диапазона измерений 1)

см. таблицы 12, 14

см. таблицы 13, 14

см. таблицы 13, 14

0,01; 0,02;

см. таблицу 14

Диапазон измерений абсолютного давления встроенным барометрическим модулем давления, кПа

от 60 до 110

от 60 до 110

от 60 до 110

—

Пределы допускаемой абсолютной погрешности измерений давления барометрическим модулем, Па

±55, ±103)

±55

±55

—

Диапазоны измерений силы постоянного тока, мА

от -30 до 30 4)

от -30 до 30

от -25 до 25; от -50 до 50

от -25 до 25; от -50 до 50

Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, мА5) 6)

±(0,0001++ +0,00005-Imax) 6)

±(0,0001++

+0,00005

±(0,00008++

+0,00004-Imax)

±(0,00008++

+0,00004-Jmax)

Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока, вызванной отклонением температуры от нормальных условий на 1 C, мА5)

±0,000005^ Imax

±(0,00001++ +0,00001-Imax)

±(0,000005++

+0,000001- Imax)

±(0,000005++ +0,0000005+max)

Диапазоны воспроизведений силы постоянного тока, мА

—

от 0 до 24

от 0 до 2,5;

от 2,5 до 25

от 0 до 2,5; от 2,5 до 25

Пределы допускаемой основной абсолютной погрешности воспроизведений силы постоянного тока, мА5) 6)

—

±(0,0001++ +0,00005'Imax)

±(0,00008++

+0,00004-Imax)

±(0,00008++

+0,00004-Imax)

Пределы допускаемой дополнительной абсолютной погрешности воспроизведений силы постоянного тока, вызванной отклонением температуры от нормальных условий на 1 °C, мА5)

—

±(0,00001++

+0,00001-Imax)

±(0,000005++

+0,000001- Imax)

±(0,000005++ +0,0000005+max)

Диапазоны измерений напряжения постоянного тока, В

от -0,3 до 0,34); от -30 до 304)

от -30 до 30

от -0,3 до 0,3;

от -5 до 5;

от -12 до 12;

от -30 до 30

от -0,3 до 0,3;

от -5 до 5;

от -12 до 12;

от -30 до 30

Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В 5) 6)

±(0,0001-и+

+0,00005^Umax)4)

±(0,0001-и+

+0,00005^Umax)

±(0,00008^U+ +0,00002^Umax)

±(0,00008-U+

+0,00002^Umax)

ADT 780, ADT 780S

ADT 760

ADT 761А

ADT 762

Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока, вызванной отклонением температуры от нормальных условий на 1 °C, В

±0,000005BmaX)

±(0,00001-U+

+0,0000 PUmax)

±(0,000005^U+

+0,000001-Umax)

±(0,000005^U+ +0,0000005^Umax)

Диапазоны воспроизведений напряжения постоянного тока, В

—

—

от 0 до 16

от 0 до 16

Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, В5) 6)

—

—

±(0,00008^U+ +0,00002^Umax)

±(0,00008^U+ +0,00002^Umax)

Пределы допускаемой дополнительной абсолютной погрешности воспроизведений напряжения постоянного тока, вызванной отклонением температуры от нормальных условий на 1 °C, В5)

—

—

±(0,000005^U+

+0,000001-Umax)

±(0,000005^U+ +0,0000005^Umax)

Источник питания токовой петли, В

244)

24

24

24

Пределы допускаемой основной абсолютной погрешности источника питания токовой петли, В 6)

±0,244)

±1,0

±0,24

±1,0

1) В соответствии с заказом допускается изготовление калибраторов с любым диапазоном измерений, лежащим внутри приведенного диапазона измерений, в соответствии с таблицами 12, 13, 14. Конкретные значения указаны в паспорте.

2) Калибраторы могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации.

3) По дополнительному заказу (исполнение барометрического модуля НАВР).

4) Только для ADT 780.

5) U - измеряемое значение напряжения постоянного тока.

I - измеряемое значение силы постоянного тока.

Umax - верхний предел диапазона измерений напряжения постоянного тока.

Imax - верхний предел диапазона измерений силы постоянного тока.

6) Пределы допускаемой основной абсолютной погрешности в режиме измерений и воспроизведений электрических сигналов нормируются в диапазоне температуры окружающей среды от +15 до +25 °С для ADT 780, ADT 780S; от +5 до +35 °С для ADT 760, ADT 761А, от +18 до +28 °С для ADT 762.

Наименование

Обозначение

Количество

Калибратор давления

ADT 780,

1 шт.

Руководство по эксплуатации

—

1 экз. 1)

Паспорт

—

1 экз.

Кабель питания

—

1 шт.

Внешняя стойка/манифолд для подключения

—

1 шт.

Шланг для подсоединения

—

2 шт.

Соединительный кабель к внешнему модулю

—

1 шт.

Набор фитингов/адаптеров

—

1 комп.

1) Допускается:

- прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес; - поставка на электронном носителе.

Наименование

Обозначение

Количество

Калибратор давления

ADT 760

1 шт.

Руководство по эксплуатации

—

1 экз. 1)

Паспорт

—

1 экз.

Аккумулятор и внешний адаптер

—

1 комп.

Тестовые провода

—

3 шт.

Шланг для подсоединения

—

2 шт.

Инструмент для извлечения модуля

—

1 шт.

Набор фитингов/адаптеров

—

1 комп.

1) Допускается:

- прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес; - поставка на электронном носителе.

Наименование

Обозначение

Количество

Калибратор давления

ADT 761А

1 шт.

Руководство по эксплуатации

—

1 экз. 1)

Паспорт

—

1 экз.

Аккумулятор и внешний адаптер

—

1 комп.

Тестовые провода

—

6 шт.

Соединительный кабель к внешнему модулю

—

1 шт.

Манифольд на 2 посадочных места

—

1 шт.

Прокладки

—

20 шт.

Кейс для транспортировки и хранения

—

1 шт.

Шланг для подсоединения

—

2 шт.

1) Допускается:

— прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес; — поставка на электронном носителе.

Наименование

Обозначение

Количество

Калибратор давления

ADT 762

1 шт.

Руководство по эксплуатации

—

1 экз. 1)

Паспорт

—

1 экз.

Аккумулятор и внешний адаптер

—

1 комп.

Тестовые провода

—

4 шт.

Соединительный кабель к внешнему модулю

—

1 шт.

Угловой адаптер

—

1 шт.

USB кабель

1 шт.

Прокладки

—

10 шт.

Воронка

—

1 шт.

Кейс для транспортировки и хранения

—

1 шт.

Шланг для подсоединения

—

1 шт.

1) Допускается:

- прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес; - поставка на электронном носителе.
