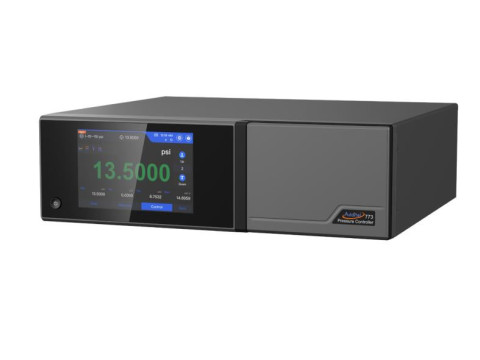

Калибраторы-контроллеры давления Additel
- Измерение избыточного, абсолютного и дифференциального давления
- Возможность измерения тока и напряжения при подключении модуля
- Применение в качестве эталона различных разрядов
- Модульная конструкция с заменяемыми внутренними и внешними модулями
- Одновременная установка нескольких модулей давления
- Автоматическое распознавание подключенных модулей
- Поддержка подключения к ПК через USB, RS-232, LAN и WiFi
Калибраторы-контроллеры давления Additel предназначены для измерений избыточного давления, абсолютного давления и разности давлений газовых и жидкостных сред, а также измерений силы постоянного тока и напряжения постоянного тока при подключении внешнего модуля электрических сигналов.
Калибраторы могут применяться в качестве рабочих эталонов давления 1-го, 2-го, 3-го, 4-го разрядов согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 20.10.2022 г. № 2653; в качестве рабочих эталонов давления 1-го, 2-го, 3-го разрядов согласно государственной поверочной схеме для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 06.12.2019 г. № 2900; в качестве рабочих эталонов давления 2-го, 3-го разрядов согласно государственной поверочной схеме для средств измерений разности давлений до 1405 Па, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 10.03.2025 г. № 472; в качестве рабочих эталонов 1-го разряда согласно государственной поверочной схеме для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091, в качестве рабочих эталонов 3-го разряда согласно государственной поверочной схеме для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 28.07.2023 г. № 1520.
Принцип действия
Принцип действия калибраторов в режиме измерений давления основан на преобразовании измеряемого давления, действующего на первичный измерительный преобразователь внутреннего или внешнего преобразователя давления, в цифровой сигнал, отображаемый в выбранных единицах давления на дисплее калибратора.

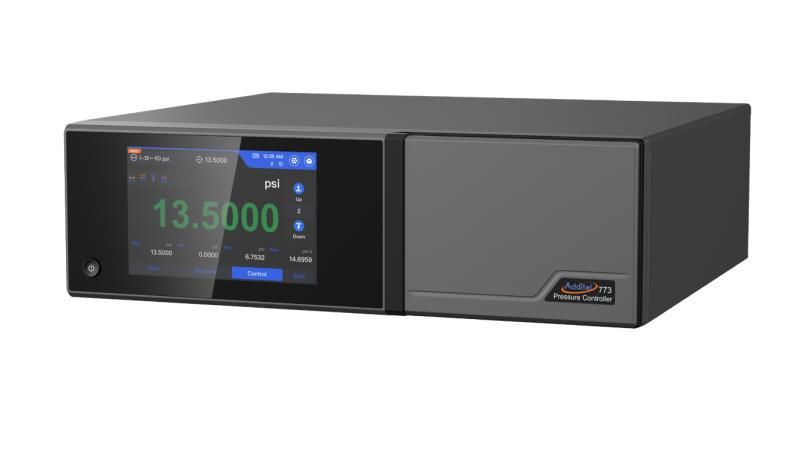

Калибраторы выполнены в виде лабораторного прибора. На лицевой панели калибраторов размещены цветной ЖК сенсорный дисплей со встроенной клавиатурой для управления калибратором и отображения информации, кнопка включения, крышка отсека для установки сменных внутренних модулей давления.
Калибраторы могут быть укомплектованы сменными внутренними модулями давления Additel 151 (далее - ADT151) и внешними модулями давления Additel 161 (далее - ADT161). В калибраторы модификаций Additel 773, Additel 783 возможна одновременная установка до трех внутренних и одного внешнего модулей давления. В калибраторы модификаций Additel 793 возможна одновременная установка до двух внутренних и одного внешнего модулей давления. Модули давления могут иметь исполнение RD, отличающееся метрологическими характеристиками.
Калибраторы также могут быть укомплектованы внешним модулем электрических сигналов Additel 9065. Одновременно с модулями давления возможна установка одного внешнего модуля электрических сигналов Additel 9065.
Принцип действия калибратора в режиме измерений электрических сигналов (при подключенном модуле электрических сигналов) основан на аналого-цифровом преобразовании измеряемых электрических сигналов в модуле и отображении измеренных значений на дисплее калибратора.
Диапазон измерений подключаемого внутреннего или внешнего измерительного преобразователя давления, а также модуля электрических сигналов, распознается калибратором автоматически. Калибраторы с внутренним барометрическим модулем ADT151 дают возможность работать в режимах и избыточного, и абсолютного давления. Режим работы калибраторов устанавливается с помощью встроенной клавиатуры.
Калибраторы всех модификаций с внешними модулями давления ADT161 применяются только для измерений давления. Дополнительно, калибраторы модификации Additel 793 могут использовать внешний модуль давления ADT161 в качестве контрольного модуля при воспроизведении давления.
Возможность подключения к персональному компьютеру предусмотрена при использовании последовательного интерфейса (USB, RS-232, LAN) или беспроводного интерфейса WiFi.
Технические характеристики
Метрологические характеристики приведены в таблицах 2 - 4, основные технические характеристики приведены в таблицах 5, 6.
Таблица 2 - Основные метрологические характеристики калибраторов
|
Наименование характеристики |
Значение |
||
|
Additel 773 |
Additel 783 |
Additel 793 |
|
|
Максимальный диапазон измерений давления, МПа 1) 2) |
от -0,1 до 0,7 |
от -0,1 до 42 |
от -0,1 до 100 |
|
Пределы допускаемой приведенной погрешности канала давления, % диапазона измерений 1) 3) |
см. таблицы 3, 4 |
см. таблицы 3, 4 |
см. таблицы 3, 4 |
|
Диапазон измерений абсолютного давления с барометрическим модулем давления Additel 151 (ADT151), кПа |
от 60 до 110 |
||
|
Пределы допускаемой абсолютной погрешности измерений давления с барометрическим модулем Additel 151 (ADT151), Па 1) |
±22; ±10 |
||
|
Диапазон измерений силы постоянного тока, мА 4) |
от 0 до 22 |
||
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
||
|
Additel 773 |
Additel 783 |
Additel 793 |
|
|
Пределы допускаемой основной погрешности измерений силы постоянного тока, % 4) |
±(0,0055 % ИВ + 0,0005 % ДИ) |
||
|
Пределы допускаемой дополнительной погрешности измерений силы постоянного тока, вызванной отклонением температуры от нормальных условий, % / 1 °C 4) |
±(0,0005 % ИВ + 0,0001 % ДИ) |
||
|
Диапазоны измерений напряжения постоянного тока, В 1) 4) |
от 0 до 1; от 0 до 10 |
||
|
Пределы допускаемой основной погрешности измерений напряжения постоянного тока, % 4) |
± (0,0025 % ИВ + 0,0005 % ДИ) |
||
|
Пределы допускаемой дополнительной погрешности измерений напряжения постоянного тока, вызванной отклонением температуры от нормальных условий, % / 1 °C 1) 4) |
± (0,0001 % ИВ + 0,0001 % ДИ) ± (0,0001 % ИВ + 0,00001 % ДИ) |
||
|
Нормальные условия измерений для калибраторов с модулем электрических величин: - температура окружающей среды, °С |
от +15 до +25 |
||
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
||
|
Additel 773 |
Additel 783 |
Additel 793 |
|
1) Конкретные значения указаны в паспорте. Диапазон измерений калибратора ограничивается диапазоном измерений внутренних и внешних модулей.
2) Калибраторы могут применяться для измерений давления с другими единицами измерений, допущенными к применению в Российской Федерации.
3) В случае измерений абсолютного давления с использованием внутренних модулей избыточного и барометрического давления пределы допускаемой погрешности измерений калибратора определяются следующим образом:
- для модулей давления, у которых нормируется приведенная погрешность во всем диапазоне измерений или в диапазоне измерений от НПИ до значения 0,5^ДИ:
/(|Ум|-П/100)^+д2
Ycu = ±^---------100
где уси - пределы допускаемой приведенной погрешности калибратора, %;
Ym - значение предела допускаемой приведенной погрешности модуля избыточного давления калибратора, %;
Дб - значение предела допускаемой абсолютной погрешности модуля барометрического давления калибратора, кПа;
D - диапазон измерений модуля избыточного давления калибратора, кПа.
- для модулей давления, у которых нормируется относительная погрешность в диапазоне измерений от значения 0ДДИ до ВПИ:
/(|5м|-Р/100)^+А2
5си = ± --------р--------100,
где Зси - пределы допускаемой относительной погрешности модуля давления, %;
Зм - значение предела допускаемой относительной погрешности модуля избыточного давления (в диапазоне измерений от значения 0ДДИ до ВПИ) калибратора, %;
Р - значение измеряемого давления, кПа.
4) С внешним модулем электрических сигналов Additel 9065
Примечание:
ДИ, D - диапазон измерений - алгебраическая разность между значениями верхнего и нижнего пределов измерений.
ИВ - измеряемая величина.
НИИ и ВПИ - нижний и верхний пределы измерений модуля соответственно.
Таблица 3 - Диапазоны измерений и пределы допускаемой погрешности калибраторов с внутренними модулями Additel 151 (ADT151)
|
Вид давления |
Диапазон измерений давления, МПа 1) |
Пределы допускаемой приведенной погрешности, % ДИ1) |
||
|
Диапазон 2 |
Диапазон 1 |
Диапазон 2 |
Диапазон 1 |
|
|
Additel 773 |
||||
|
Давление-разрежение |
от -0,1 до 0,35 |
от -0,1 до 0,7 |
±0,01, ±0,02 |
|
|
от -0,1 до 0,35 |
от -0,1 до 0,6 |
|||
|
от -0,1 до 0,35 |
от -0,1 до 0,5 |
|||
|
от -0,1 до 0,2 |
от -0,1 до 0,35 |
|||
|
от -0,1 до 0,1 |
от -0,1 до 0,25 |
|||
|
от -0,1 до 0,1 |
от -0,1 до 0,2 |
|||
|
от -0,07 до 0,07 |
от -0,1 до 0,1 |
|||
|
от -0,05 до 0,05 |
от -0,1 до 0,1 |
|||
|
от -0,035 до 0,035 |
от -0,07 до 0,07 |
|||
|
от -0,035 до 0,035 |
от -0,05 до 0,05 |
|||
|
от -0,025 до 0,025 |
от -0,035 до 0,035 |
|||
|
от -0,016 до 0,016 |
от -0,035 до 0,035 |
|||
|
от -0,015 до 0,015 |
от -0,025 до 0,025 |
|||
|
от -0,0075 до 0,0075 |
от -0,01 до 0,01 |
|||
|
от -0,005 до 0,005 |
от -0,0075 до 0,0075 |
|||
|
от -0,0025 до 0,0025 |
от -0,005 до 0,005 |
±0,04 |
±0,02 |
|
|
от -0,001 до 0,001 |
от -0,0025 до 0,0025 |
±0,1 |
±0,04 |
|
|
от -0,0005 до 0,0005 |
от -0,001 до 0,001 |
±0,2 |
±0,1 |
|
|
от -0,00025 до 0,00025 |
от -0,0005 до 0,0005 |
±0,4 |
±0,2 |
|
|
Additel 783 |
||||
|
Давление-разрежение |
от -0,1 до 0,1 |
от -0,1 до 0,25 |
±0,02 |
|
|
от -0,1 до 0,1 |
от -0,1 до 0,2 |
|||
|
от -0,05 до 0,050 |
от -0,1 до 0,1 |
|||
|
от -0,035 до 0,035 |
от -0,07 до 0,07 |
|||
|
от -0,025 до 0,025 |
от -0,05 до 0,05 |
|||
|
от -0,025 до 0,025 |
от -0,035 до 0,035 |
|||
|
от -0,0125 до 0,0125 |
от -0,025 до 0,025 |
|||
|
от -0,0075 до 0,0075 |
от -0,0125 до 0,0125 |
|||
|
от -0,005 до 0,005 |
от -0,0075 до 0,0075 |
|||
|
от -0,0025 до 0,0025 |
от -0,005 до 0,005 |
±0,04 |
±0,02 |
|
|
Давление-разрежение |
от -0,1 до 20 |
от -0,1 до 42 |
±0,01; ±0,02 |
|
|
от -0,1 до 20 |
от -0,1 до 35 |
|||
|
от -0,1 до 10 |
от -0,1 до 25 |
|||
|
от -0,1 до 10 |
от -0,1 до 20 |
|||
|
от -0,1 до 7 |
от -0,1 до 14 |
|||
|
от -0,1 до 3,5 |
от -0,1 до 7 |
|||
|
от -0,1 до 2 |
от -0,1 до 3,5 |
|||
|
от -0,1 до 1 |
от -0,1 до 2 |
|||
|
Вид давления |
Диапазон измерений давления, МПа 1) |
Пределы допускаемой приведенной погрешности, % ДИ1) |
||
|
Диапазон 2 |
Диапазон 1 |
Диапазон 2 |
Диапазон 1 |
|
|
от -0,1 до 0,4 |
от -0,1 до 1 |
|||
|
от -0,1 до 0,35 |
от -0,1 до 0,7 |
|||
|
от -0,1 до 0,2 |
от -0,1 до 0,35 |
|||
|
от -0,1 до 0,1 |
от -0,1 до 0,25 |
|||
|
от -0,1 до 0,1 |
от -0,1 до 0,2 |
|||
|
от -0,07 до 0,07 |
от -0,1 до 0,1 |
|||
|
Давление-разрежение |
_ |
от -0,1 до 42 |
±0,01 2) |
|
|
_ |
от -0,1 до 35 |
|||
|
_ |
от -0,1 до 25 |
|||
|
_ |
от -0,1 до 20 |
|||
|
_ |
от -0,1 до 14 |
|||
|
_ |
от -0,1 до 10 |
|||
|
_ |
от -0,1 до 7 |
|||
|
_ |
от -0,1 до 3,5 |
|||
|
_ |
от -0,1 до 2 |
|||
|
_ |
от -0,1 до 1 |
|||
|
_ |
от -0,1 до 0,7 |
|||
|
_ |
от -0,1 до 0,35 |
|||
|
_ |
от -0,1 до 0,25 |
|||
|
_ |
от -0,1 до 0,2 |
|||
|
Additel 793 |
||||
|
Избыточное давление |
_ |
от 0 до 100 |
±0,01 2) |
|
|
_ |
от 0 до 70 |
|||
|
от 0 до 42 |
от 0 до 100 |
±0,02; ±0,01 |
||
|
от 0 до 35 |
от 0 до 70 |
|||
|
Давление-разрежение |
от -0,1 до 20 |
от -0,1 до 42 |
±0,02; ±0,01 |
|
|
от -0,1 до 20 |
от -0,1 до 35 |
|||
|
Давление-разрежение |
_ |
от -0,1 до 42 |
±0,01 2) |
|
|
_ |
от -0,1 до 35 |
|||
|
_ |
от -0,1 до 20 |
|||
|
1) Конкретные значения указаны в паспорте. 2) Исполнение RD: а) ±0,01 % от 0ДДИ в диапазоне измерений от НПИ до значения 0ДДИ, ±0,01 % ИВ в диапазоне измерений от значения 0ДДИ до ВПИ. б) ±0,01 % ВПИ для модулей с одинаковыми пределами измерений в области избыточного давления и разрежения. Примечание: ДИ - диапазон измерений давления. ИВ - измеряемая величина. НПИ и ВПИ - нижний и верхний пределы измерений модуля соответственно. |
||||
Таблица 4 - Диапазоны измерений и пределы допускаемой погрешности калибраторов с внешними модулями Additel 161 (ADT161)______________________________________________
|
Вид давления |
Минимальный диапазон измерений, МПа1) 2) |
Максимальный диапазон измерений, МПа1) 2) |
Пределы допускаемой приведенной погрешности, % ДИ 1) |
Максимальное рабочее давление (Рраб), МПа |
|
Избыточное давление |
от 0 до 0,016 |
от 0 до 100 |
±0,01; ±0,02; ±0,05 |
- |
|
Давление-разрежение |
от ±0,016 до ±0,1 |
от -0,1 до 100 |
±0,01; ±0,01 3); ±0,02; ±0,05 |
- |
|
Разрежение |
от 0 до -0,1 |
от 0 до -0,1 |
±0,01; ±0,02 |
- |
|
Разность давлений |
±0,00025 |
±0,016 |
±0,05 |
0,07 |
|
±0,0254) |
±0,070 |
±0,02 |
0,35 |
|
|
1) Конкретные значения указаны в паспорте. 2) В соответствии с заказом внешние модули ADT161 изготавливаются с любым диапазоном измерений, лежащим в приведённом диапазоне измерений от минимального до максимального включительно. 3) Исполнение RD: а) ±0,01 % от 0ДДИ в диапазоне измерений от НПИ до значения 0ДДИ, ±0,01 % ИВ в диапазоне измерений от значения 0ДДИ до ВПИ. б) ±0,01 % ВПИ для модулей с одинаковыми пределами измерений в области избыточного давления и разрежения. 4) Для модулей с диапазоном измерений ±0,025 МПа Рраб не превышает 0,1 МПа. Примечание: ДИ - диапазон измерений давления, ИВ - измеряемая величина. НПИ и ВПИ - нижний и верхний пределы измерений модуля соответственно. |
||||
Таблица 5 - Основные технические характеристики калибраторов
|
Наименование характеристики |
Значение |
||
|
Additel 773 |
Additel 783 |
Additel 793 |
|
|
Рабочая среда |
Сухой воздух, азот |
Сухой воздух, азот |
Масло, вода |
|
Максимальное рабочее (статическое) давление с внешним модулем разности давлений (Рраб), МПа |
см. таблицу 4 |
||
|
Параметры электропитания: - напряжение сети переменного тока, В - частота, Гц |
от 100 до 240 от 50 до 60 |
||
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от 0 до +50 1) от +5 до +50 2) от 5 до 95 от 86 до 106,7 |
||
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
||
|
Additel 773 |
Additel 783 |
Additel 793 |
|
|
Рабочие условия эксплуатации с внешним модулем Additel 9065: - температура окружающей среды, °С - относительная влажность, % для температуры окружающей среды от 0 до +28 °С от +28 до +40 °С - атмосферное давление, кПа |
от 0 до +40 не более 90 не более 76 от 86 до 106,7 |
||
|
Габаритные размеры, мм, не более: - длинахширинахвысота |
440х380х133 |
||
|
Масса (с учетом массы внутренних модулей), кг, не более |
20 |
19 |
22 |
|
1) С внутренними модулями давления ADT151 с пределами допускаемой приведенной погрешности ±0,02 % и более, и с внешними модулями давления ADT161 с пределами допускаемой приведенной погрешности ±0,01 % и более. 2) С внутренними модулями давления ADT151 с пределами допускаемой погрешности, равными ±0,01 % ДИ и соответствующими исполнению RD, и с внешними модулями давления ADT161, соответствующими исполнению RD. |
|||
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
80000 |
Комплект поставки
|
Наименование |
Обозначение |
Количество |
|
Калибратор-контроллер давления 1) |
Additel 773, Additel 783, Additel 793 |
1 шт. |
|
Внутренний модуль давления 1) |
Additel 151 |
1 шт. 1) |
|
Внешний модуль давления 2) |
Additel 161 |
1 шт. 1) |
|
Внешний модуль электрических сигналов 2) |
Additel 9065 |
1 шт. |
|
Кабель питания |
_ |
1 шт. |
|
Руководство по эксплуатации 3) |
_ |
1 экз |
|
Паспорт |
_ |
1 экз |
|
1) Количество и метрологические характеристики в соответствии с заказом. 2) По дополнительному заказу. 3) Допускается: - прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес; - поставка на электронном носителе. |
||
