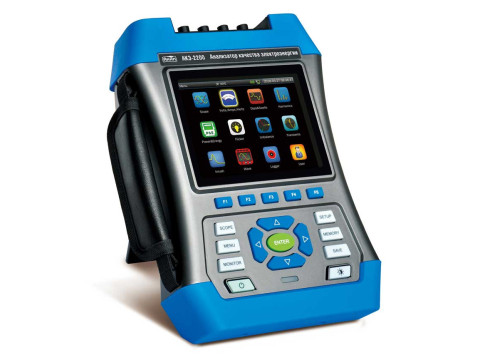

Анализатор качества электроэнергии АКЭ-2200
- Тип: класс А (АКЭ-2200), класс S (АКЭ-2100)
- Входное напряжение: 1…1000 В скз / 1…1400 В п-п
- Ток 0,1…6000 А (в зав. от т/преобразователя)
- Частотный диапазон АКЭ-2100: 50/60 Гц (до 50-й гармоники)
- Частотный диапазон АКЭ-2200: 50/60 Гц (до 100-й гармоники) или 400 Гц (до 12-й гармоники)
- Измерения в 1 фазных и 3-х фазных сетях (10 типов схем подкл.)
- Измерение переменного напряжения и силы переменного тока (RMS), частоты, мощности (активной, реактивной, полной), энергии (P, S, Q), коэф. мощности
АКЭ-2200 - новое поколение анализаторов ПКЭ, обеспечивет легкий и при этом всеобъемлющий анализ полного перечня параметров качества электроэнергии и систем электропитания. Обе модели анализаторов предназначены для работы с одно и трехфазными сетями питания различного исполнения (10 типов схем). Частота напряжения до 400 Гц.
Разрядность АЦП составляет 16-разрядов, максимальная дискретизация при регистрации входных параметров 163,84 КГц. Такая частота дискретизации анализаторов удовлетворяет требованиям по захвату аномалий напряжений (от 10 мс), отвечает современным запросам профессионалов в сфере энергоаудита.
Все регистрируемые электрические параметры отображаются в режиме реального времени на внешнем дисплее в виде:
- Форма сигналов
- Графический режим (гистограммы и векторные диаграммы)
- Формат численных значений (мультиметр)
Режим вывода векторных диаграмм отобразит фазовый сдвиг между любым фазным напряжением и соответствующим током, характеризуя тем самым индуктивный или емкостной характер подключенной нагрузки. Большой объем встроенной памяти 1 ГБ позволяет вести сбор и непрерывную запись всех параметров на длительном интервале времени. Новинки имеют большой цветной TFT дисплей с подсветкой (диагональ 15см), разрешение 640х480 точек, что значительно облегчает настройки и работу с прибором.
Технические характеристики
| Тип сети | 1Ф и 3Ф |
| Виды измерений и тестов | Чередование фаз, ACV, AC, мощность, энергия, коэффициент мощности |
| Максимальное напряжение | 1000 Вскз |
| Разрешение | 0,01 В |
| Максимальный ток | 6000 А (в зав. от т/преобразователя) |
| Разрешение | 0,01 А |
| Частота | 50/60, 400 Гц |
| Гармоники | 100 (12 при 400 Гц) |
| Экран | 640 х 480 сенсорный |
| Питание | Батарейное (аккумулятор) Сетевой адаптер |
| Особенности | Класс A. Оценка качества энергии (ПКЭ), регистрация и измерение аномалий напряжения. Регистрация бросков пускового тока, анализ формы сигнала, быстроменяющихся переходных процессов. Измерение дозы фликера. Внутренняя память 32 ГБ. Преобразователи тока в комплект поставки не входят, заказываются отдельно. |
| Интерфейсы | USB, LAN, WiFi |
Принцип действия
Принцип действия анализаторов основан на измерении и преобразовании аналоговых входных сигналов напряжения и силы электрического тока в цифровую форму и их программной обработке встроенным микропроцессором.

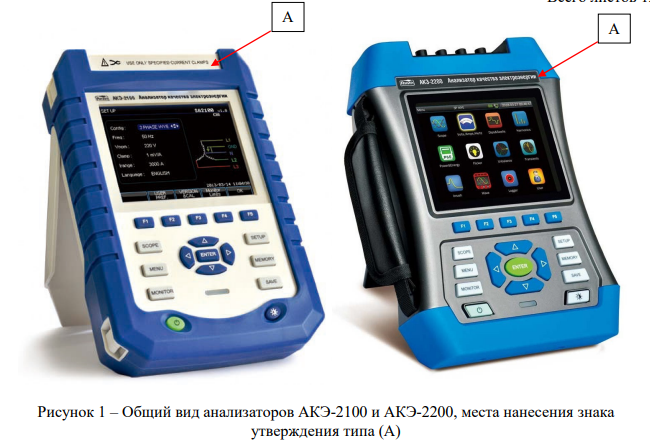

Анализаторы представляют собой многофункциональные цифровые портативные электроизмерительные приборы, конструктивно исполненные в пластмассовых корпусах.
В соответствии с ГОСТ IEC 61000-4-30-2017 анализаторы АКЭ-2100 обеспечивают измерения по классу S, анализаторы АКЭ-2200 – измерения по классу A.
На верхней панели анализаторов расположены разъемы для подключения измерительных проводов, токовых преобразователей и адаптера питания. На лицевой панели анализаторов расположены жидкокристаллический дисплей и функциональные клавиши. На правой боковой панели анализаторов расположены разъемы интерфейсов LAN и USB, а также разъем приемника GPS у модификации АКЭ-2200 (опционально). На задней панели расположены подставка-упор для установки анализатора на горизонтальную поверхность и заводской (серийный) номер в виде наклейки.
Опломбирование анализаторов не предусмотрено. Конструкция анализаторов не предусматривает нанесения знаков поверки.
Комплект поставки
- Анализатор качества электроэнергии АКЭ-2200 1 шт.
- Тестовые провода 5 шт.
- Зажимы 5 шт.
- Адаптер питания 1 шт.
- Кабель питания 1 шт.
- Сумка для переноски 1 шт.
- CD c руководством по эксплуатации и ПО 1 шт.
| АКЭ-2200: Расширенные характеристики | Скачать |
