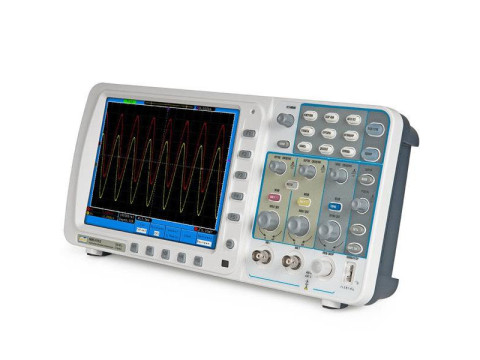

Цифровой осциллоргаф АКИП-4122/1
- Число каналов 2
- Полоса пропускания (-3 дБ) 0… 60 МГц
- Ограничение полосы 20 МГц
- Коэффициент отклонения (Коткл.) 2 мВ/дел…10 В/дел (шаг 1-2-5)
- Погрешность установки Коткл. ± 3 %
- Связь по входу Открытый, закрытый, земля
- Время нарастания ≤ 5,8 нс
- Входной импеданс 1 МОм (± 2 %) / 10 пФ ± 5 пФ
- Максимальное входное напряжение 400 В (DC+AС пик, до 1 кГц)
АКИП-4122/1 – цифровой осциллограф с 2 каналами для подключения тестируемых устройств и отдельным входом для подключения внешнего источника синхронизации. Полоса пропускания составляет от 0 до 60 МГц.
В приборе предусмотрены 20 видов различных автоматических измерений характеристик, что значительно упрощает процесс эксплуатации прибора во время проведения тестовых измерений на производстве. В осциллографе есть поддержка математических функций, предназначенных для разных типов сигналов.
Модификации
| Параметры |
АКИП-4122/1 |
АКИП-4122/2 /АКИП-4122/3 |
АКИП-4122/4СЮ |
АКИП-4122/5 /АКИП-4122/6(V) |
|
Число каналов, шт. |
2 |
2 |
2 |
2 |
|
Максимальная частота дискретизации |
250 МГц на каждый канал (2 канала), 500 МГц при объединении каналов (1 канал) |
500 МГц/ 1 ГГц на каждый канал (2 канала), 1 ГГц/2 ГГц при объединении каналов (1 канал) |
1 ГГц на каждый канал (2 канала), 2 ГГц при объединении каналов (1 канал) |
1,25/1,6 ГГц на каждый канал (2 канала), 2,5/ 3,2 ГГц при объединении каналов (1 канал) |
|
Полоса пропускания |
60 МГц |
100 МГц |
200 МГц |
300 МГц |
|
Время нарастания переходной характеристики |
5,8 нс |
3,5 нс |
1,7 нс |
1,2 нс |
Технические характеристики
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0… 60 МГц |
| Ограничение полосы | 20 МГц |
| Коэффициент отклонения (Коткл.) | 2 мВ/дел…10 В/дел (шаг 1-2-5) |
| Погрешность установки Коткл. | ± 3 % |
| Связь по входу | Открытый, закрытый, земля |
| Время нарастания | ≤ 5,8 нс |
| Входной импеданс | 1 МОм (± 2 %) / 10 пФ ± 5 пФ |
| Максимальное входное напряжение | 400 В (DC+AС пик, до 1 кГц) |
| Математика | +, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 5 нс/дел…100с/дел (шаг 1-2-5) |
| Погрешность установки Кразв. | ± 0,01 % |
| Режимы работы | Основной, задержанный (100 нс…10 с), ZOOM окна, самописец (100 мс/дел – 100 с/дел), X-Y |
| Синхронизация | |
| Источники синхросигнала | Кан 1, кан 2, сеть, внешний (Ext, Ext/5) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT) |
| Связь входа | ФНЧ, ФВЧ, связь АС, связь DC |
| Чувствительность | ~0,3 деления (в зав. от Коткл.) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Максимальная частота дискретизации | 500 МГц |
| Частота дискретизации (на канал) | 250 МГц |
| Длина записи | 10 Мб (на канал) |
| Режимы работы | Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x |
| Курсорные измерения | |
| Функции | ∆U; ∆T; 1/∆T |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) |
| Функции по горизонтали | f; T; t нараст.; t среза; +τ; -τ; коэф. заполнения (%) |
| Измерение t задержки | Кан1-Кан2 (фронт), Кан1-Кан2 (срез) |
| Дополнительные возможности | |
| Цифровой регистратор | 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 1 мс – 1000с) |
| Интерфейсы | USB, выход VGA, оптоизолированный «годен/ негоден» |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1; Y – кан 2, разность фаз < 3° до 100 кГц |
| Внутренняя память | 15 осциллограмм, 8 профилей настроек (запись/ воспроизв.) |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT), диагональ 20см, 8х10 дел (разрешение 800 х 600) |
| Напряжение питания | 100…240 В, 47…63 Гц (автовыбор) |
| Потребляемая мощность | 18 Вт |
| Габаритные размеры | 340 х 155 х 70 мм |
| Масса | 1,82 кг |
Комплект поставки
- Цифровой осциллограф АКИП-4122/1
- Шнур питания
- Делитель 1:1/1:10
- ПО на CD-диске
- Руководство по эксплуатации
