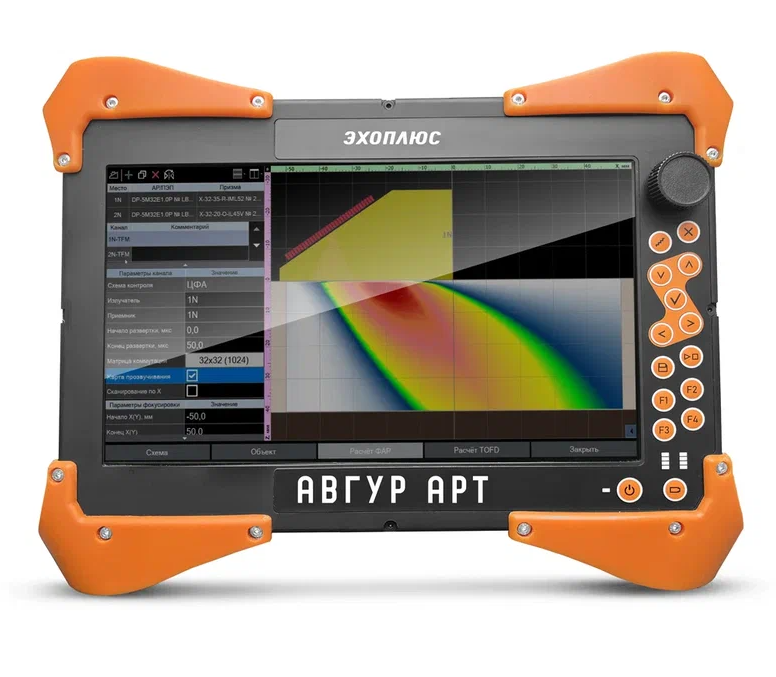

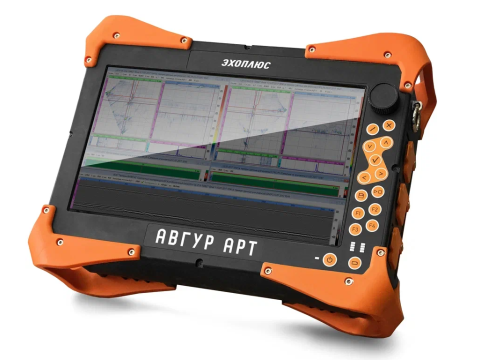

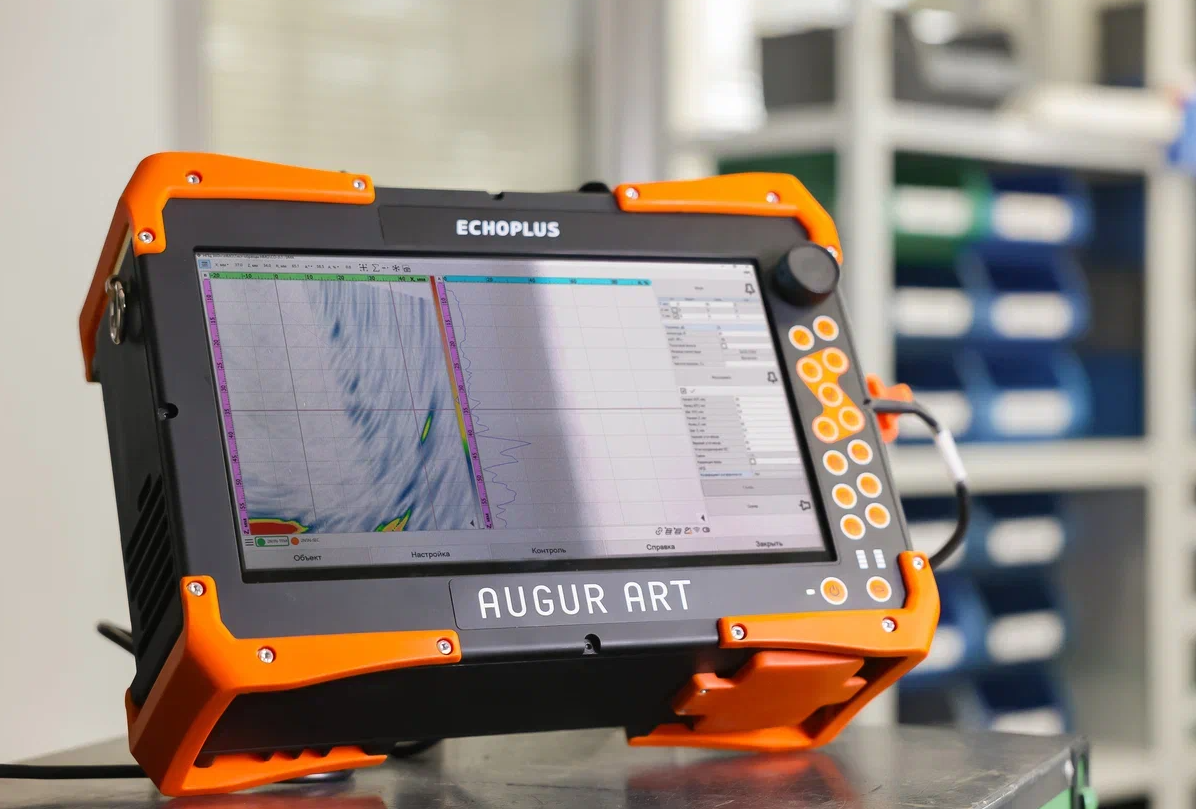

Ультразвуковой дефектоскоп АВГУР-АРТ

Многоканальный ультразвуковой дефектоскоп "АВГУР-АРТ" – флагман продукции компании "ЭХО+", который вобрал весь опыт разработок предыдущих шести поколений систем ультразвукового контроля, с эффективными технологиями применения многоэлементных преобразователей.

Дефектоскоп "АВГУР-АРТ" соответствуют требованиям Постановления Правительства РФ от 23.12.2024 N 1875 (ред. от 18.02.2025) «О МЕРАХ ПО ПРЕДОСТАВЛЕНИЮ НАЦИОНАЛЬНОГО РЕЖИМА ПРИ ОСУЩЕСТВЛЕНИИ ЗАКУПОК ТОВАРОВ, РАБОТ, УСЛУГ ДЛЯ ОБЕСПЕЧЕНИЯ ГОСУДАРСТВЕННЫХ И МУНИЦИПАЛЬНЫХ НУЖД, ЗАКУПОК ТОВАРОВ, РАБОТ, УСЛУГ ОТДЕЛЬНЫМИ ВИДАМИ ЮРИДИЧЕСКИХ ЛИЦ».

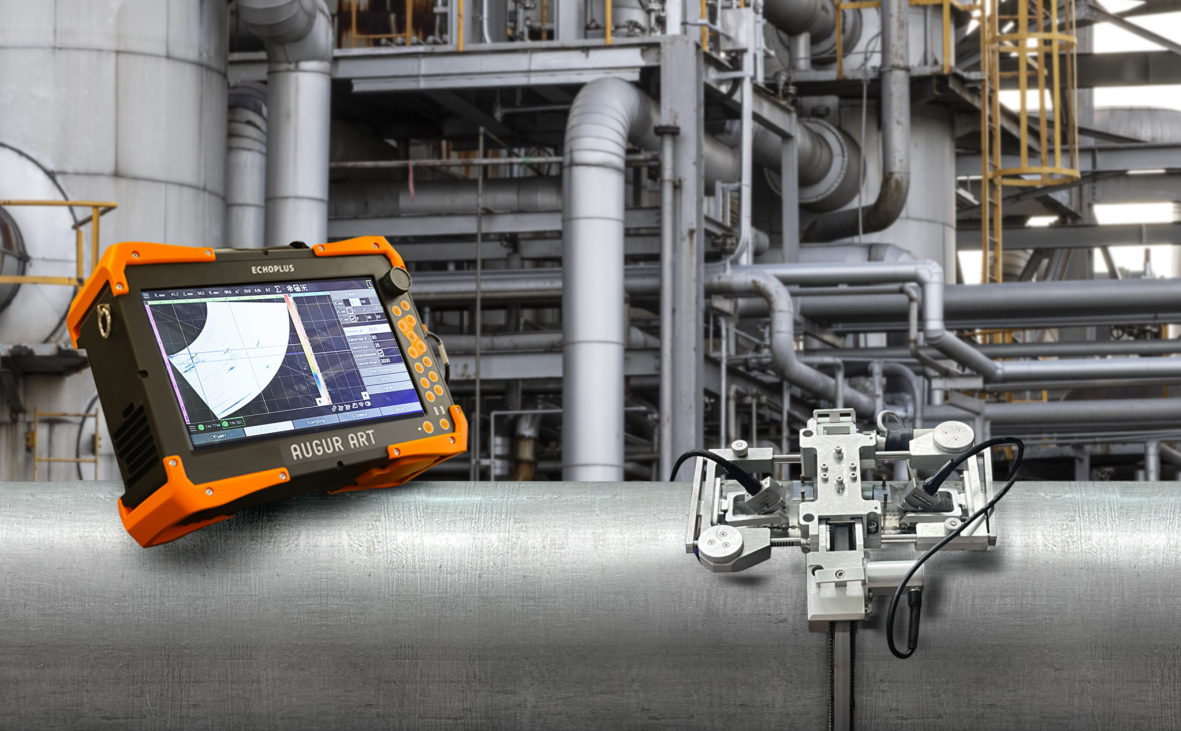

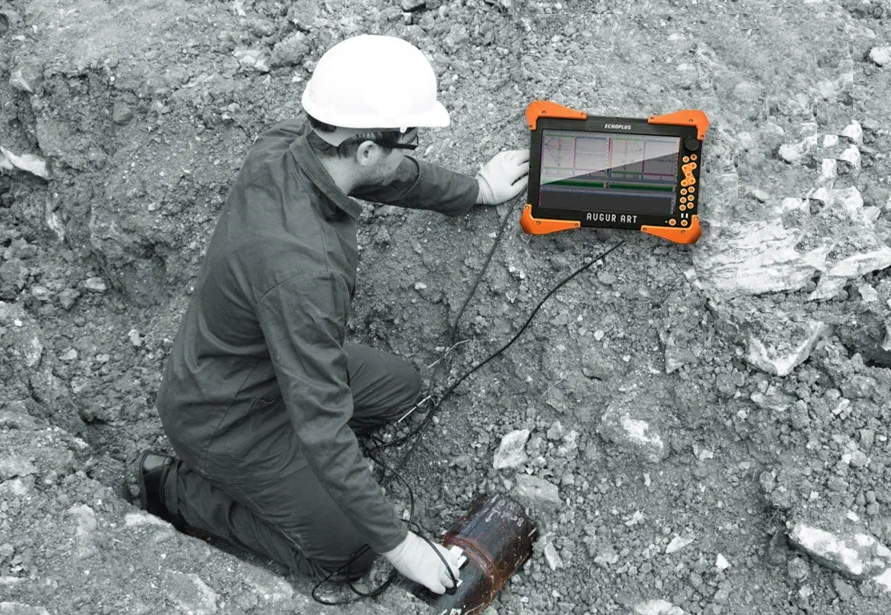

Дефектоскоп АВГУР-АРТ имеет все необходимые инструменты для эффективного выполнения работы. Широкий спектр применения включает: ручной, механизированный и автоматизированный контроль сварных соединений и основного металла, в том числе коррозионно стойких композиционных и полимерных материалов.

Возможность построения схемы сканирования, улучшенная быстрая калибровка и оптимизированный пользовательский интерфейс позоволяют выполнить настройку и подготовку оборудования к контролю за минимальное время.

Области применения

• Атомная энергетика
• Нефтегазовая промышленность
• Машиностроение
• Железнодорожный транспорт
• Оборонно-промышленный комплекс (ОПК)
• Судостроение
• Авиационная промышленность
• Оборудование, работающее под давлением или при высокой температуре поверхности

Программное обеспечение

В дефектоскопе АВГУР-АРТ используется программное обеспечение АВГУР-Анализ, включеное в Реестр российского ПО, которое отвечает за эффективную обработку, визуализацию и хранение данных ультразвукового контроля, и формирование заключений по предваритено подготовленным шаблонам.

Короззионный мониторинг

Программный модуль для коррозионного мониторинга позволяет в одном приборе объединить функции толщиномера и коррозионного дефектоскопа.

Облачный сервис

Возможность общего доступа к данным в удаленной базе данных значительно упрощает процесс создания отчетов и передачу результатов контроля.

Эффективное управление данными

• Экспорт файлов через Wi-Fi или перенос данных на съемный USB-накопитель.
• Поддерживает форматы файлов bitmap (BMP), CSV и PDF.

Стандартные программные функции

• Импорт данных из систем ультразвукового контроля других производителей.
• Анализ данных ФАР, ЦФА, TOFD, АВИК.
• Редактор эскизов объекта контроля, отображение дефектограмм А,В,С,D,S – развертки.
• Stripchart – представления данных контроля с синхронизированными маркерами.
• Полуавтоматическое образмеривание дефектов.
• Поддержка форматов данных других производителей: Harfang X-32, Harfang VEO, Olympus Omniscan, Zetec, CIVA.
• Совместимость с ОС Windows, Astra Linux.

Особенности

• Совместимость с любыми сканерами
• Интеграция с модулем АВИК и видеокамерой
• Управление по Wi-Fi
• 2 канала TOFD + 4 традиционных ПЭП
• Самый большой и яркий экран в своем классе
• До 16 схем контроля ФР, ЦФА (TFM), TOFD, функция слежения за контактом
• IPEX – надеждный разъем для подключения ФР от 32 до 128 элементов
• Визуализация и обработка в режимах ФР, SAFT, ЦФА (TFM), TOFD, линейное сканирование
• Изменение контрастности и отсечки — выравнивание чувствительности (ВРЧ, ПРЧ)
• Единая база данных результатов контроля и объектов
• Формирование отчетов с параметрами контроля и информацией о дефектах
• Гибкое и мощное программное обеспечение, включенное в Реестр российского ПО

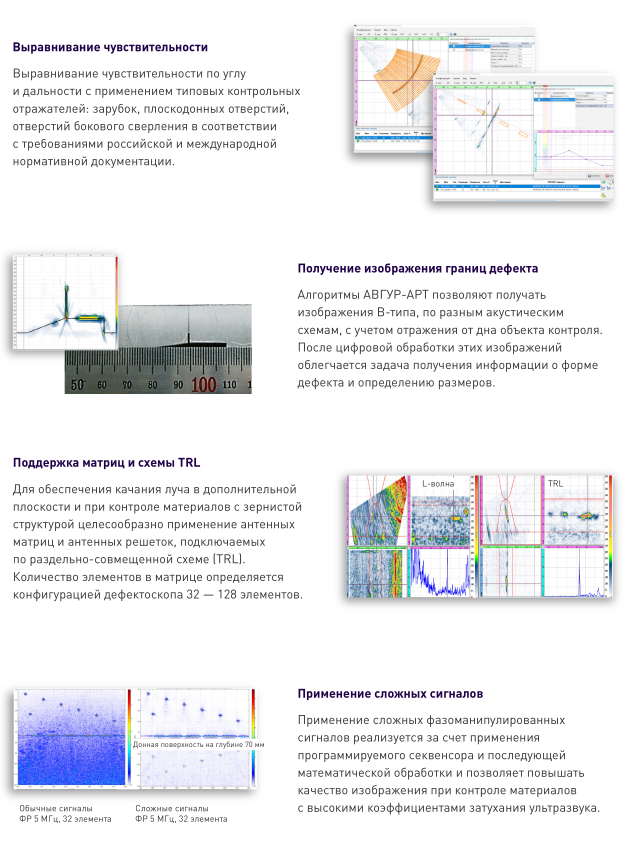

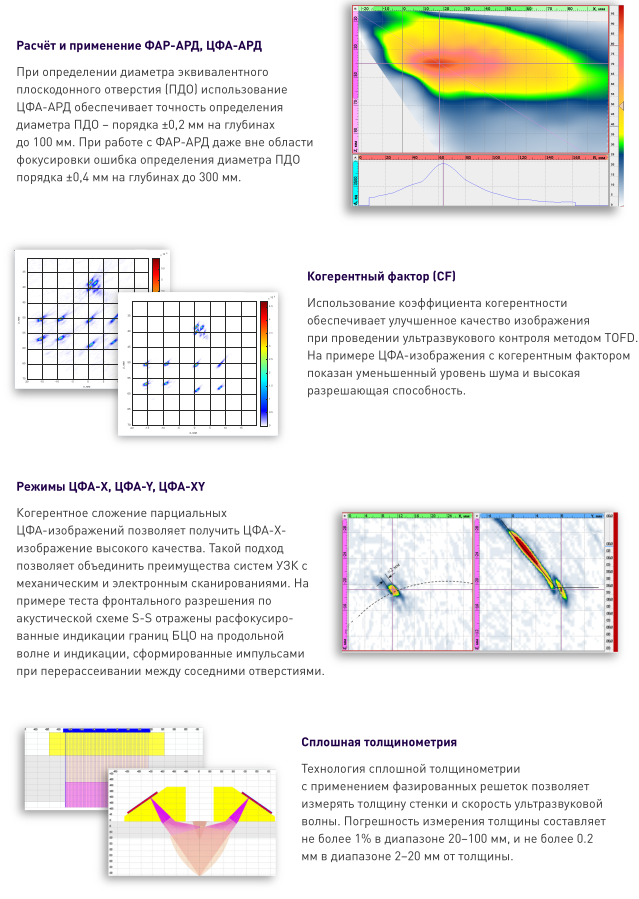

Технологии

Технические характеристики

Общие характеристики

Характеристики TOFD

Функции программного обеспечения и обработка данных

Прочие характеристики

Комплектация

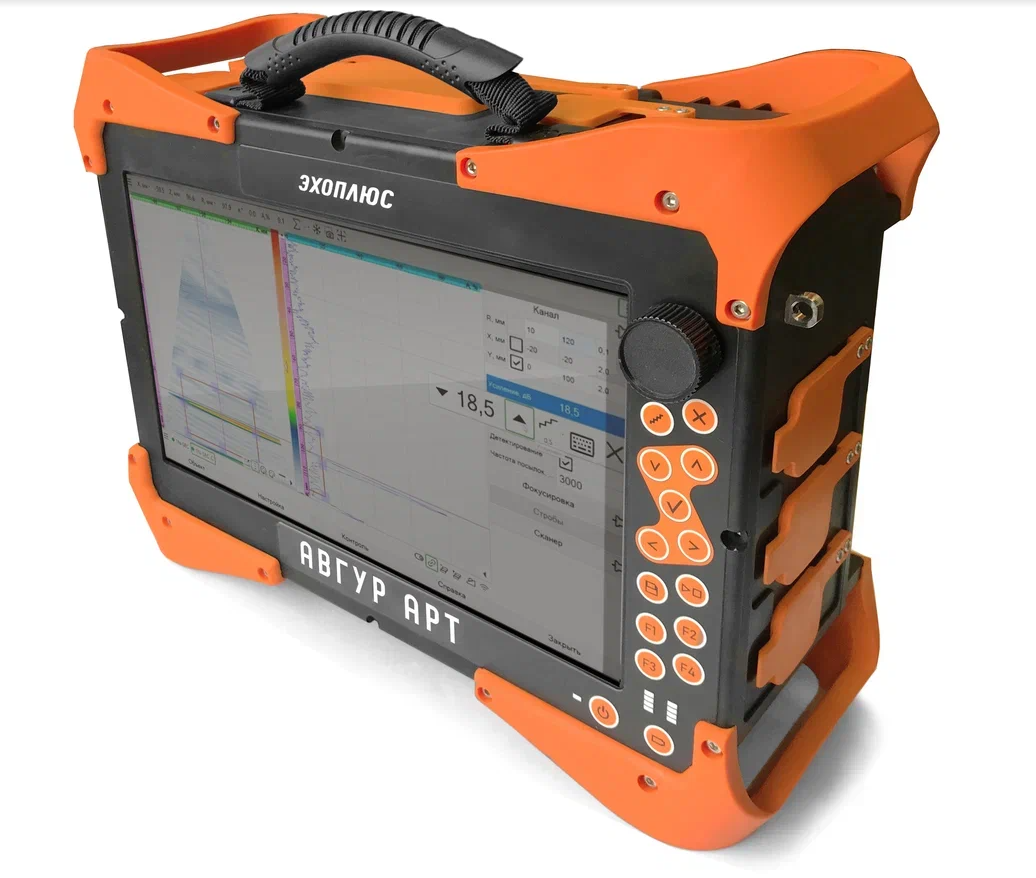

Дефектоскоп АВГУР-АРТ поставляется в ударопрочном кейсе для транспортировки.

В комплект входит:

• шнур с блоком питания,
• 2 литий-ионных аккумулятора,
• зарядное устройство,
• плечевой ремень,
• салфетка из микрофибры,
• руководство пользователя.
