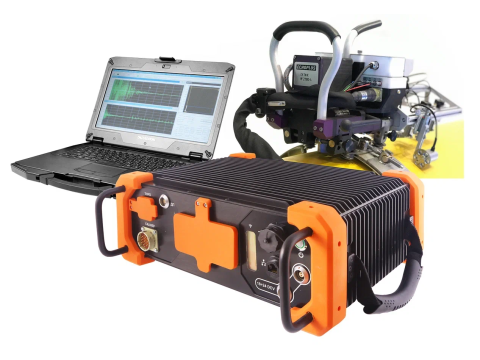

Система автоматизированного ультразвукового контроля АВГУР-ТФ
- Поддержка нескольких режимов контроля, включая ФР, TOFD и ЦФА
- Визуализация дефектов и определение их координат и размеров
- Автоматизация процесса контроля сварных соединений толщиной до 500 мм
- Интеграция с лазерным профиломером для точного измерения сварных швов
- Многофункциональная программа для регистрации, анализа и отчётности
- Замена радиографического контроля ультразвуковым, повышая безопасность
- Высокая степень защиты от внешних воздействий (IP67) и широкий рабочий температурный диапазон
Модульная система АВГУР-ТФ с применением фазированных решёток и метода TOFD. Система успешно прошла испытания и допущена к применению на объектах ПАО «ГАЗПРОМ».
Объединение нескольких технологий контроля в одной модульной системе АВГУР-ТФ — эффективное решение для автоматизированного ультразвукового контроля сварных соединений, обеспечивающее максимальную отдачу отультразвука без потерь производительности:
- ФР-режим —эффективный поиск дефектов различной ориентации по всему сечению шва
- Зональная фокусировка — выявление дефектов по кромке сварного соединения (ручная и автоматическая сварка)
- TOFD-режим — дополнительная информация по дифракционным эхо-сигналам от дефектов
- ЦФА-режим — наиболее точная визуализация дефектов, определение физических размеров дефектов
- АВИК-режим — применение лазерного профиломера для измерения параметров сварного шва
Особенности
- 4 режима работы: режим фазированной решётки; режим TOFD; режим цифровой фокусировки антенны; режим зональной фокусировки
- Выявление и визуализация дефектов, определение их размеров и координат
- Проведение автоматизированного контроля изделий и материалов толщиной до 500 мм
- Многофункциональная программа регистрации и анализа результатов контроля
- Модуль расчёта параметров контроля для метода TOFD и ФАР
- Замена радиографии на ультразвуковой контроль
- Интеграция с лазерным измерителем профиля поверхности сварного шва
Применение

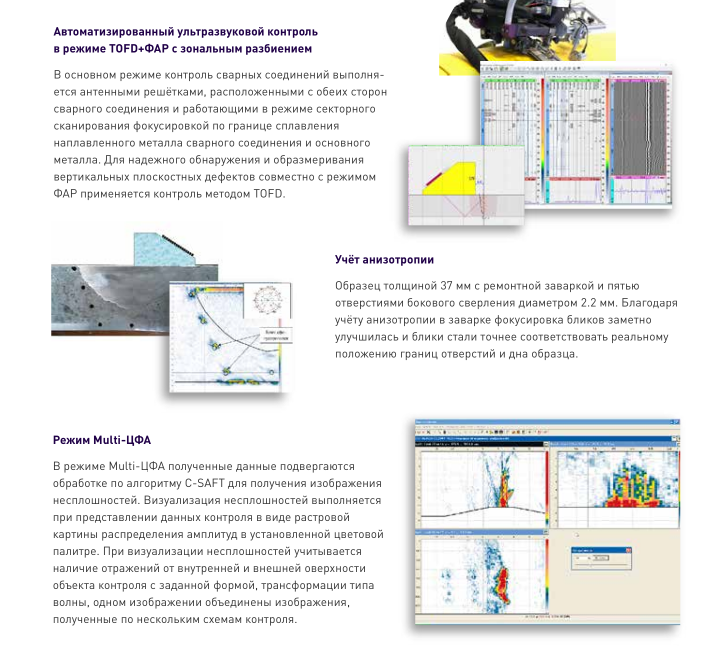

Технологии
Программное обеспечение
Программное обеспечение устанавливается на управляющий компьютер и включает 3 основных блока программ:
- Регистрация данных
Программа Регистрация данных для настройки параметров контроля, управления сканерами, записи исходных данных контроля в общую базу данных системы. - Анализ данных
Программа Анализ данных для обработки данных контроля из базы данных, визуализации изображений несплошностей, анализа результатов контроля и подготовки итогового заключения по результатам контроля. - УЗ калькулятор
Программа УЗ калькулятор для расчета законов фокусировки антенных решёток с учетом геометрии сварного соединения, а также для расчета параметров контроля методом TOFD.
Технические характеристики
Общие характеристики
|
Общее количество каналов ФР |
32—128 |
|
Количество независимых каналов ФР |
32—64 |
|
Диапазон установки амплитуд импульсов возбуждения ФР / TOFD |
30-100 / 50-400 В |
|
Диапазон установки длительности импульсов возбуждения |
20—1000 нс (с шагом 20 нс) |
|
Погрешность измерения отношения амплитуд сигналов на входе приёмника |
±1 дБ |
|
Диапазон регулировки длительности развёртки |
1-600 мкс |
|
Настраиваемые КИХ фильтры |
на каждый канал |
|
Максимальное число групп / законов фокусировки |
16 / 2048 |
|
Максимальная частота посылок импульса возбуждения |
20 кГц |
|
Скорость сбора и записи данных |
до 200 Мб/с |
|
Поддерживаемые технологии контроля |
ФАР, TOFD, ДВМ, ЦФА, ЦФА-Х, зональный контроль |
|
Фильтры |
НЧ, ВЧ |
|
Частота дискретизации |
100 / 50 / 25 МГц |
|
Количество отсчетов одного А-скана |
8192 |
|
Минимальный шаг сканирования по углу |
от 0,1 |
Характеристики TOFD
|
Конфигурация |
4 канала TOFD |
|
Форма зондирующего импульса |
Прямоугольная |
|
Амплитуда зондирующего импульса |
25 / 50 / 100 / 200 / 400 В (регулируемая) |
|
Длительность зондирующего импульса |
20—500 нс [регулируемая) |
|
Диапазон регулировки усиления |
0-120 дБ |
Функции программного обеспечения
|
Режимы отображения данных (сканов) |
A-, B-, C-, D-, S-, L-Scan, TOFD, карта коррозии |
|
Выравнивание головной волны TOFD, удаление головной волны TOFD |
Да |
|
Моделирование сварного соединения с трассировкой лучей и вывод маски сварного шва на секторный/линейный сканорный/линейный скан |
Да |
|
Зональный контроль |
Да |
|
Фиксация пропусков записи данных |
|
|
при механизированном контроле |
Да |
|
Режимы выравнивания чувствительности |
По углу / по лучу / ФАР-АРД / ЦФА-АРД / произвольным отражателям |
|
Диапазон регулировки усиления |
0-80 дБ, с шагом 0,5 |
|
Частотный диапазон |
0,4-25 МГц |
|
Полоса пропуская приемного тракта |
Регулируемая: |
Прочие характеристики
|
Габаритные размеры системного блока |
380 х 380 х 140 мм |
|
Масса |
6.3 кг |
|
Интерфейс |
USB, Ethernet, WiFi, HDMI |
|
Носитель информации |
SSD 1 Тб |
|
Время работы от аккумулятора (внешний) |
не менее 8 ч |
|
Рабочая температура |
от -10 до +45 °С |
|
Рабочая температура с термочехлом |
от -40 до +10 °С |
|
Температура хранения |
от -10 до +60 °С |
|
Степень защиты |
IP67 |
Комплектация
В комплект системы АУЗК АВГУР-ТФ входит:

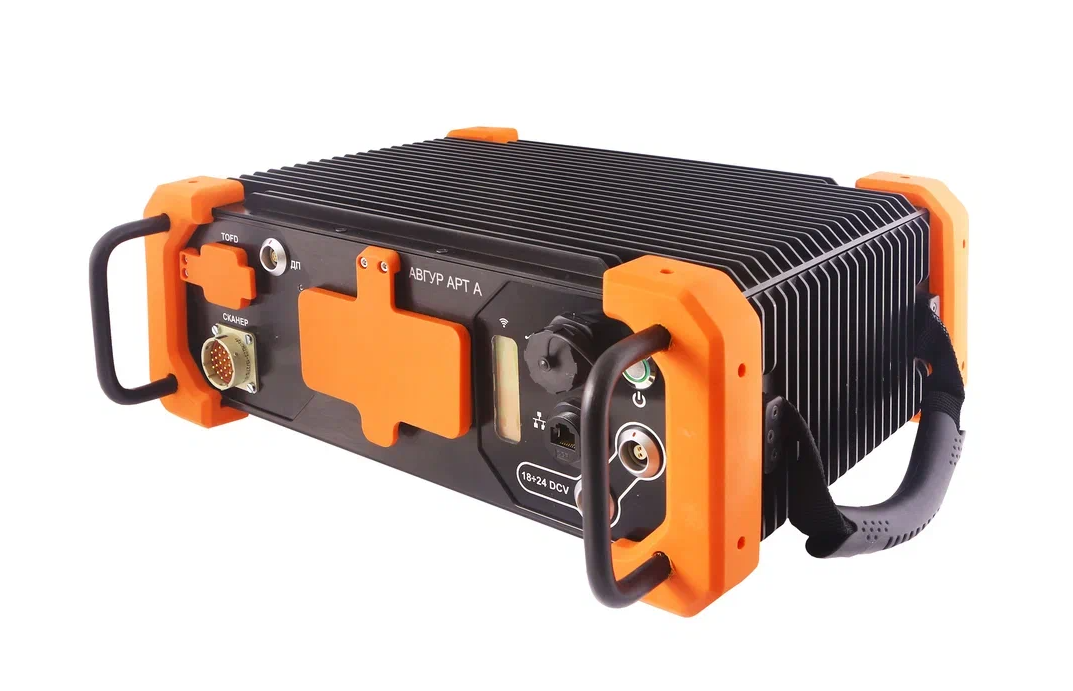

- дефектоскоп на базе АВГУР-АРТ ФАР (арт. D0160007),
- соединительные кабели с блоком электропитания,
- управляющий компьютер (ноутбук),
- комплект призм (ПЭП, TOFD, ФР),
- модуль АВИК,
- руководство пользователя.
