Портативный электромагнит для магнитопорошковой дефектоскопии ЭМА-100
- Предназначен для магнитопорошкового контроля ферромагнитных изделий по переменному магнитному полю

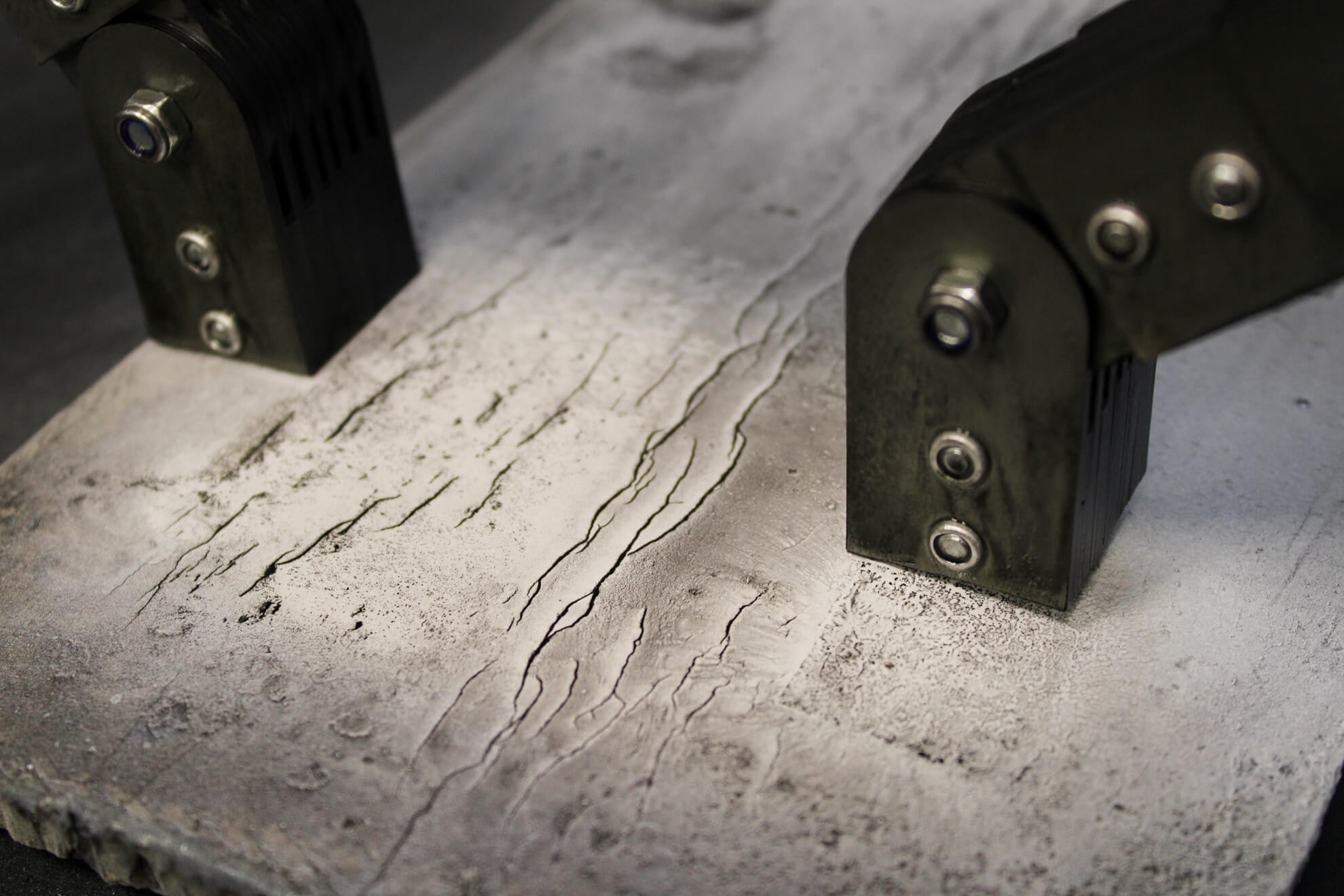

- Выявляет поверхностные и подповерхностные дефекты основного металла и сварных соединений
- Оснащён шарнирным ярмом с регулируемым межполюсным расстоянием от 42 до 242 мм
- Имеет съёмный кабель питания с герметичным разъёмом
- Выполнен в пыле-влагозащищённом корпусе с классом защиты IP54
- Обеспечивает размагничивание изделий путём постепенного удаления включённого электромагнита
- Подходит для работы в широком диапазоне температур от −30 до +55 °С
Электромагнит ЭМА-100 производства НПП «Машпроект» применяется для реализации магнитопорошкового метода неразрушающего контроля металлических изделий по ГОСТ Р 56512-2015. Прибор выявляет поверхностные и подповерхностные дефекты в основном материале (трещины, волосовины, надрывы) и сварных соединениях (непровары).
Исследуемые объекты должны быть выполнены из ферромагнитных металлов и сплавов с относительной магнитной проницаемостью не менее 40. Контроль осуществляется с помощью электромагнитного ярма, питаемого переменным током.
Назначение
- намагничивание изделий, в т. ч. сварных швов, магнитным полем переменного тока;
- размагничивание изделий или отдельных зон путем постепенного удаления включенного прибора от поверхности объекта контроля.
Устройство удовлетворяет требованиям, установленным в ГОСТ Р 53700-2009 часть 3.
Особенности

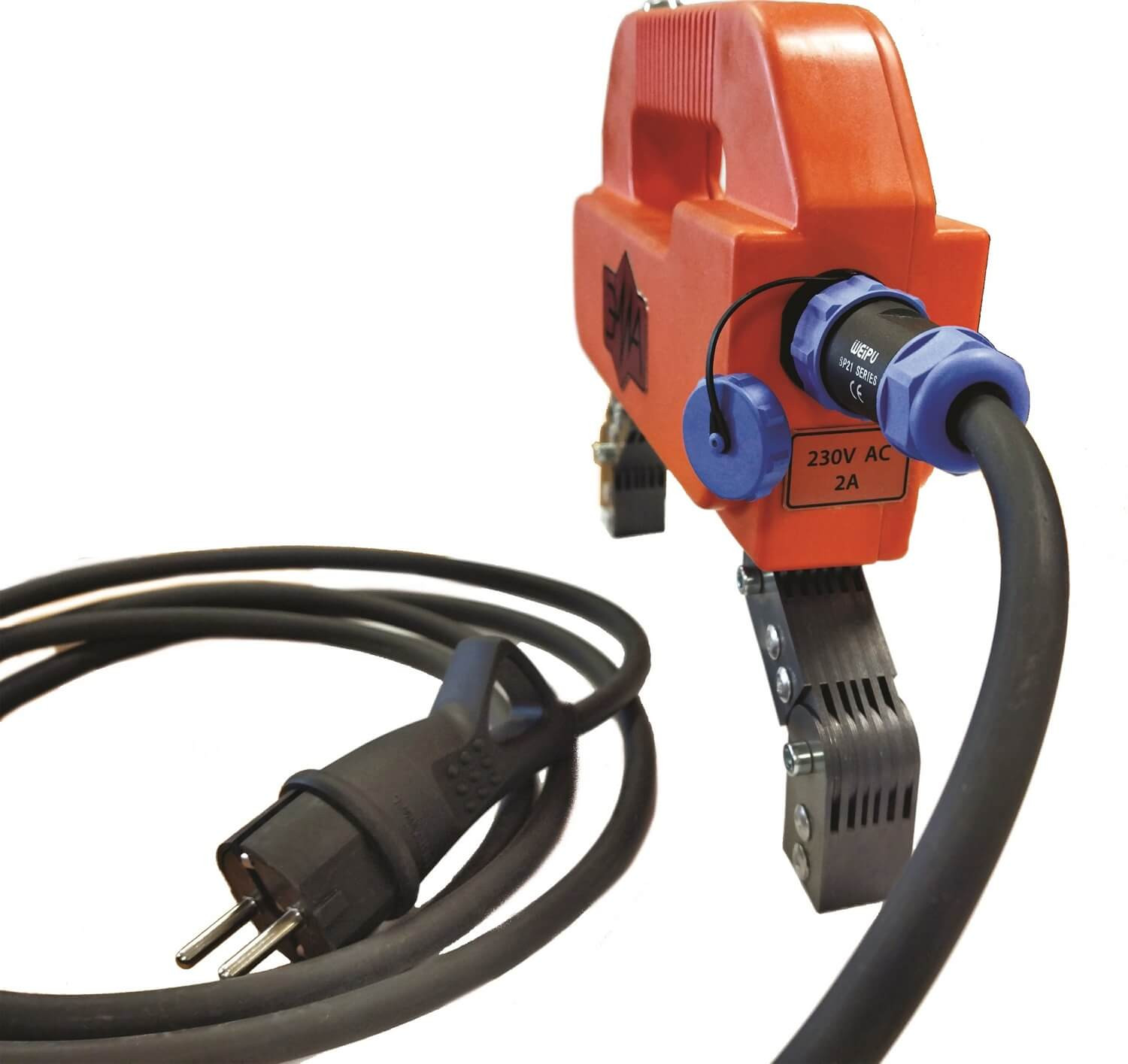

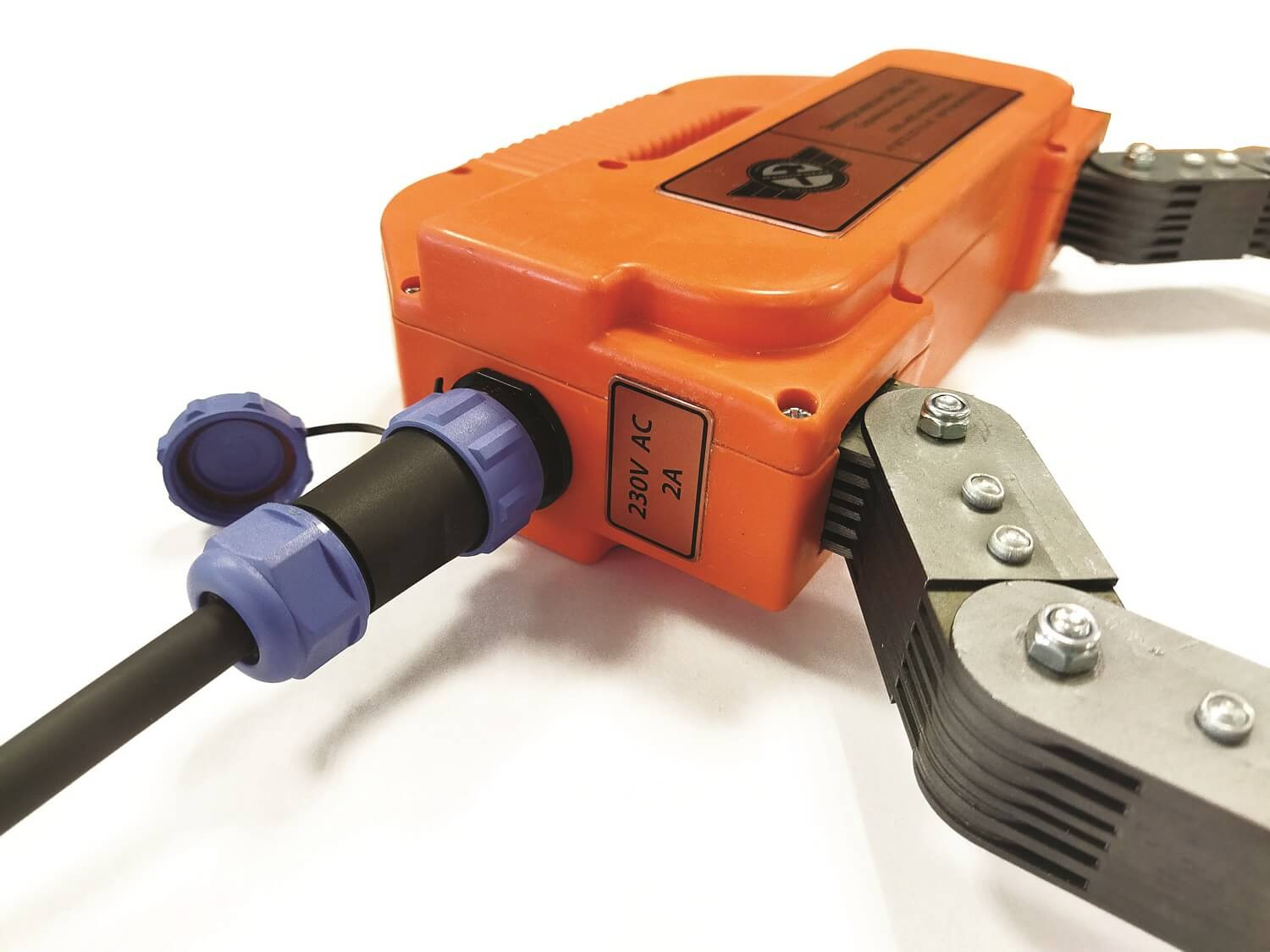

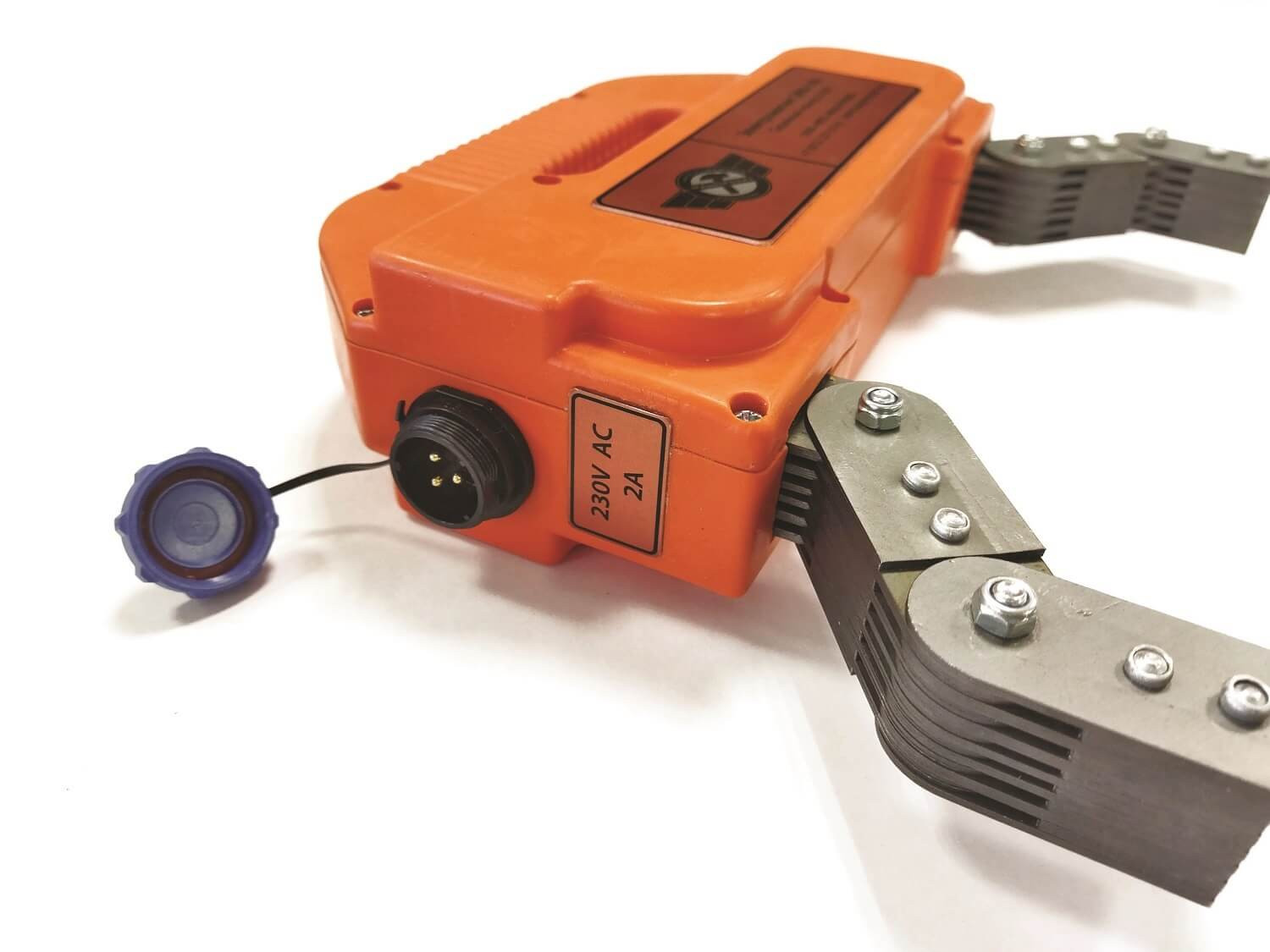

— Основным отличием электромагнита ЭМА-100 является отдельный кабель питания. Он подключается через специальный разъем, обеспечивающий полную герметичность соединения. Возможность отключения кабеля значительно облегчает эксплуатацию и транспортировку электромагнита.
— Прочный пыле-влагозащищенный корпус с классом защиты IP54 позволяет работать в сложных производственных или полевых условиях.

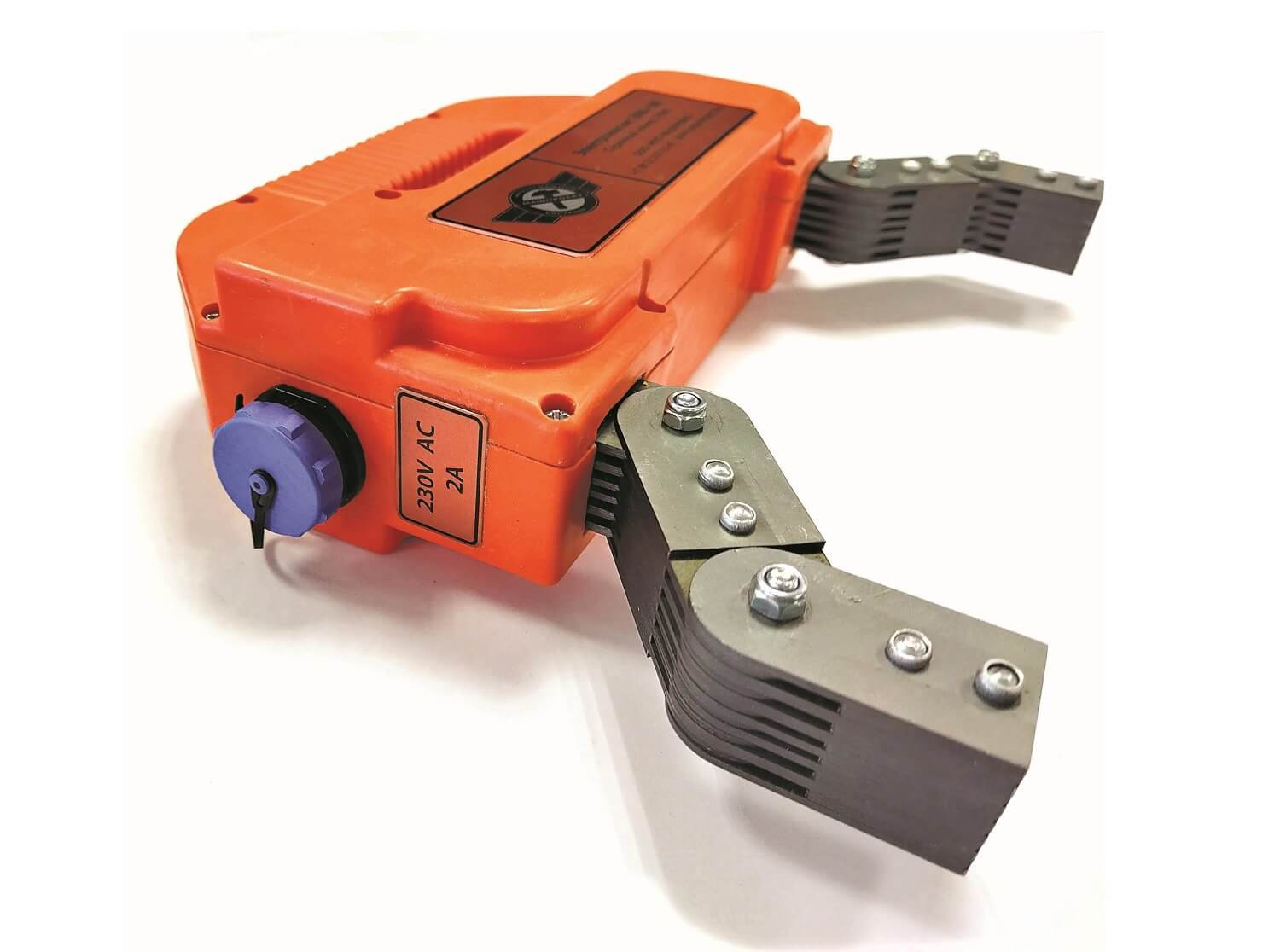

— Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации. Межполюсное расстояние варьируется от 42 до 242 мм.
— Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.
Типовые объекты контроля
- Сварные швы
- Детали машин и механизмов
- Строительные металлические конструкции
- Трубопроводы
- Металлопрокат
- Отливки
Портативный электромагнит ЭМА-100 применяется для магнитопорошкового контроля изделий в авиационной, автомобильной, железнодорожной, нефтегазовой, энергетической и других отраслях промышленности.
Преимущества в эксплуатации
- Пыле-влагозащищенный корпус гарантирует надежную и безопасную работу в полевых условиях.
- Кабель питания, подключаемый через герметичный разъем, облегчает эксплуатацию и транспортировку электромагнита.
- Регулируемая шарнирная конструкция ярма электромагнита обеспечивает эффективную работу на деталях любой конфигурации и ориентации.
- Возможен контроль различных объектов и их сварных швов путем намагничивания всего изделия или его отдельных участков.
Работа с электромагнитом
Использовать электромагнит должны квалифицированные специалисты, прошедшие аттестацию на I, II или III уровень в области магнитопорошкового контроля, в соответствии с действующими правилами аттестации персонала.
- Перед началом работы необходимо осмотреть электромагнит и сетевой кабель на наличие повреждений;
- Сконфигурировать подвижные полюса электромагнита для установки в зоне контроля;
- Подключить сетевой кабель к разъему на корпусе электромагнита;
- Подключить сетевой кабель к розетке питающей сети (230В, 50Гц);

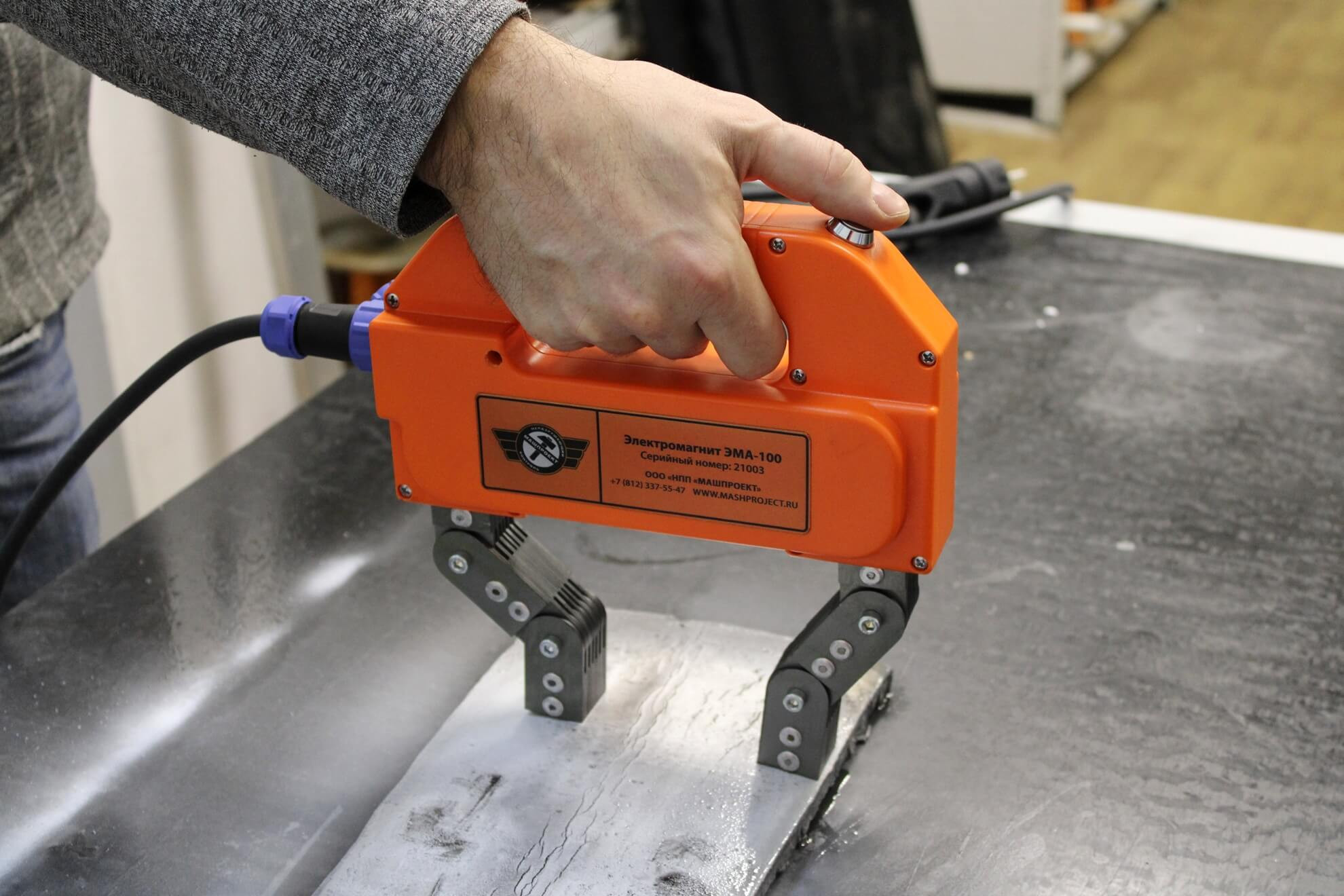

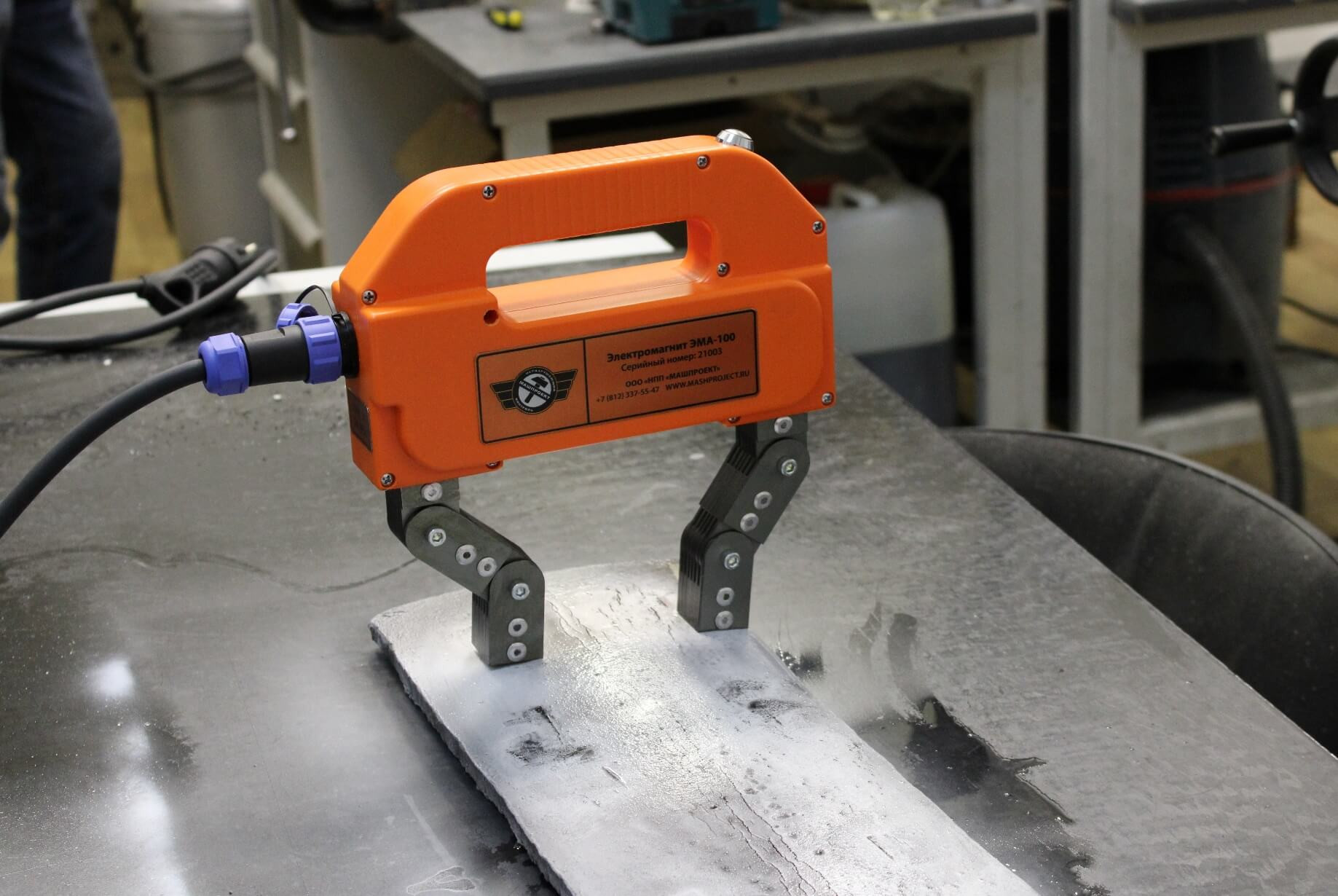

- Установить электромагнит полюсами в зону контроля на изделии;
- Нажать и удерживать кнопку “ПУСК” (расположена на рукоятке электромагнита) для создания в изделии переменного магнитного поля.
Для размагничивания изделия необходимо, удерживая нажатой кнопку «ПУСК», медленно удалить электромагнит от поверхности изделия. Зона контроля будет размагничена убывающим переменным магнитным полем.
По окончании работы — отключить сетевой кабель от розетки сети, затем — от разъема на корпусе прибора. Очистить электромагнит от остатков магнитной суспензии.
ВНИМАНИЕ! Соблюдайте параметры рабочего цикла, иначе возможен перегрев электромагнита и преждевременный выход из строя!
Не оставляйте подключенный к сети электромагнит без присмотра!
Технические характеристики
| Параметры | Значения |
| Среднее расстояние между полюсами | 142 мм |
| Максимальное межполюсное расстояние | 242 мм |
| Минимальное межполюсное расстояние | 42 мм |
| Поперечное сечение полюсов, не менее | 26х25 мм |
| Подъемная сила (при штатном расстоянии между полюсами), не менее | 10 кг |
| Питание | Сеть переменного тока 230В, 50Гц |
| Рабочее магнитное поле | AC |
| Рабочий переменный ток | 2,5 A |
| Рабочий цикл | 50 % |
| Максимальная длительность включения | 6 сек. |
| Габаритные размеры, не более | 229 x 243 x 61 мм |
| Сетевой кабель | Съемный, 3 м. Влагозащищенный разъем |
| Класс защиты | IP54 |
| Масса, не более | 3,5 кг |
| Диапазон рабочих температур | -30 … +55 °С |
| Срок службы | 5 лет |
| Гарантийный срок обслуживания | 12 месяцев с момента продажи, но не более 14 месяцев с даты выпуска |
Комплект поставки
- Портативный электромагнит ЭМА-100

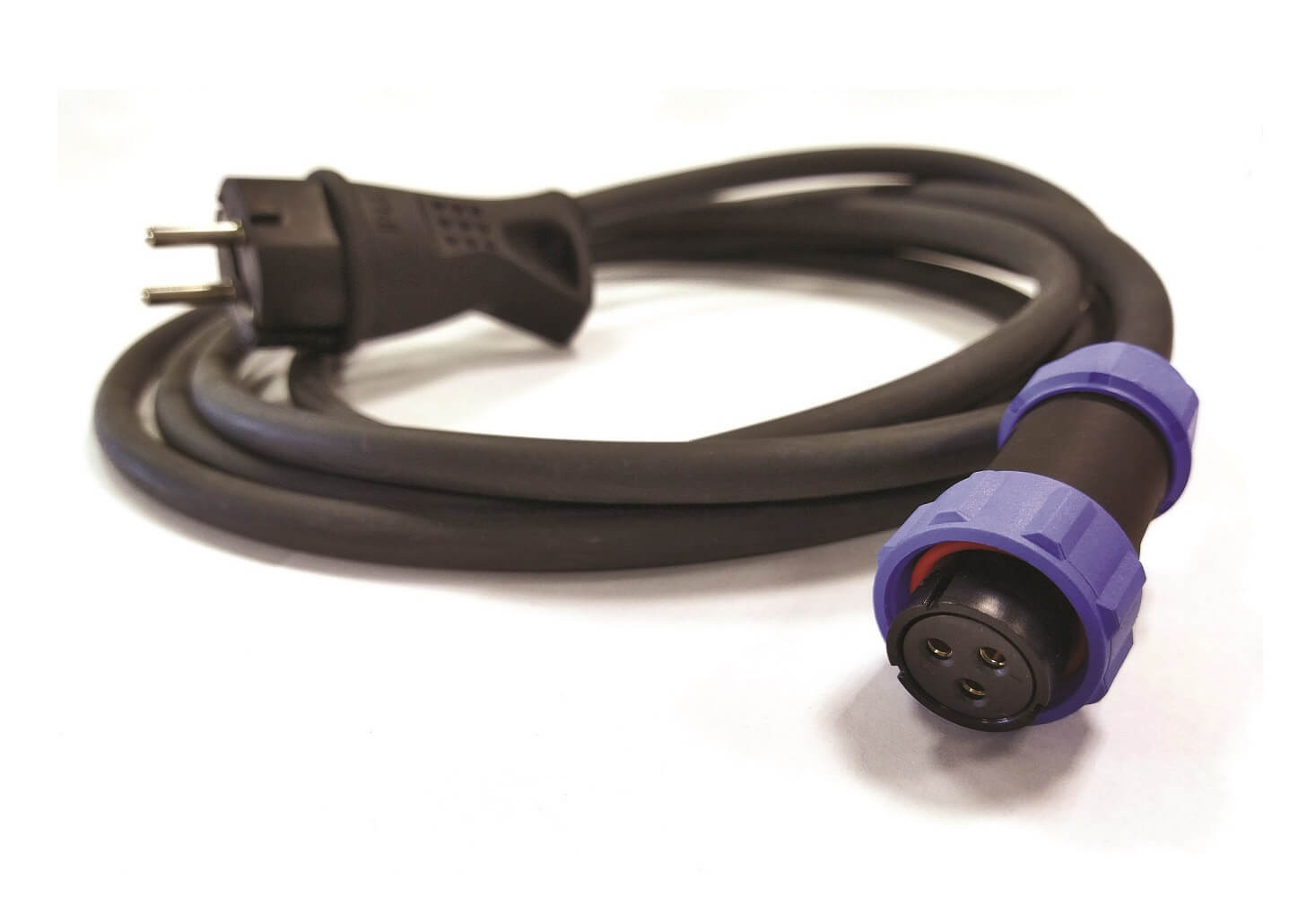

- Кабель питания, 3 м
- Руководство по эксплуатации, совмещенное с паспортом
- Специализированный кейс для переноски и хранения
