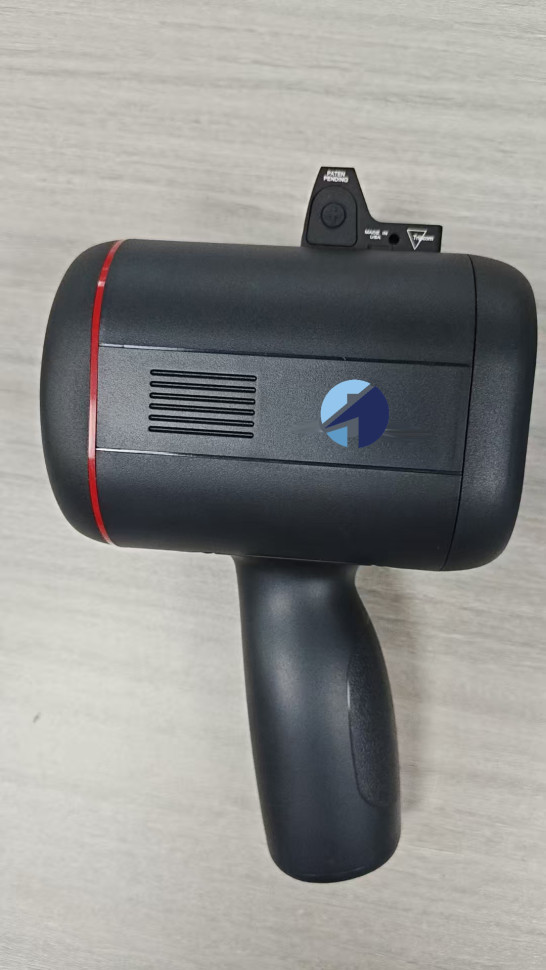

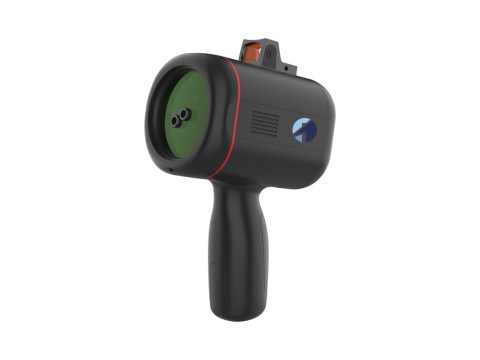

Переносной лазерный детектор метана ГП-ПЛДМ-15 Ex

ГП-ПЛДМ-15 Ex - переносной лазерный детектор метана. Прибор используется для дистанционного определения концентрации метана или любого газа, содержащего метан.

https://geekprom.ru/lazernye-detektory-metana/gp-pldm-15ex-perenosnoy-lazernyy-detektor-metana/

Принцип работы детектора - технология лазерной абсорбционной спектроскопии. Детектор ГП-ПЛДМ-15 Ex отправляет лазерный луч, который, проходя через толщу воздуха, поглощается метаном (такое свойство метана).

Затем, луч отражается от поверхности (это может быть любая поверхность: стена, гора, грунт, металл, дерево и т.д.) и возвращается к детектору. Приемник детектора принимает его. По интенсивности поглощения лазерного луча, происходит расчет плотности метана (концентрация помноженная на толщину метанового облака), который оказался на пути прохождения луча. Таким образом, пользователь по показаниям прибора понимает не только сам факт скопления метана в исследуемой области (а значит факт утечки), но и его относительное количество (а значит - интенсивность утечки)

Для определения утечки необходимо направить лазерный луч в точку предполагаемого места на расстоянии от 0,5 до 30 метров. Концентрация массы газообразного метана, распределенного на траектории следования лазерного луча от детектора до отражающего предмета определяется с помощью измерения приемником параметров отраженного лазерного луча.

ГП-ПЛДМ-15 Ex - первый лазерный детектор на российском рынке, имеющий сертификат взрывозащиты и описания типа средства измерений.

Принцип работы

Принцип работы детектора основан измерении поглощения отраженного луча (Turntable Diode Laser Absorption Spectroscopy technology - TDLAS).

Излучаемый детектором лазерный луч с определенной длинной волны проходит через зону контроля загазованности, достигает поверхность и отражается от нее, направляясь обратно к детектору. Приемное устройство прибора оценивает параметры отраженного луча. Если в зоне контроля загазованности есть метан – лазерный луч будет им поглощен. И чем выше концентрация – тем больше будет величина поглощения.

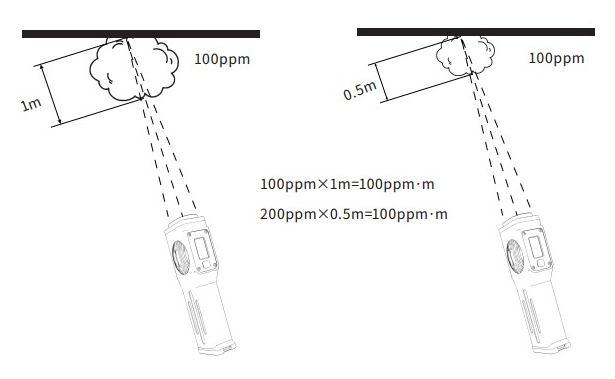

На дисплее отображается значение выраженное в единицах (ppm*m): концентрация метана (ppm) × массовая плотность газообразного метана (m).

Настоящий детектор не определяет газы, отличные от метана, такими как бутан, пропан и прочие; и не работает в местах, недоступных для проникновения лазерного луча (сквозь стены, слой земли и т.д

Измерение

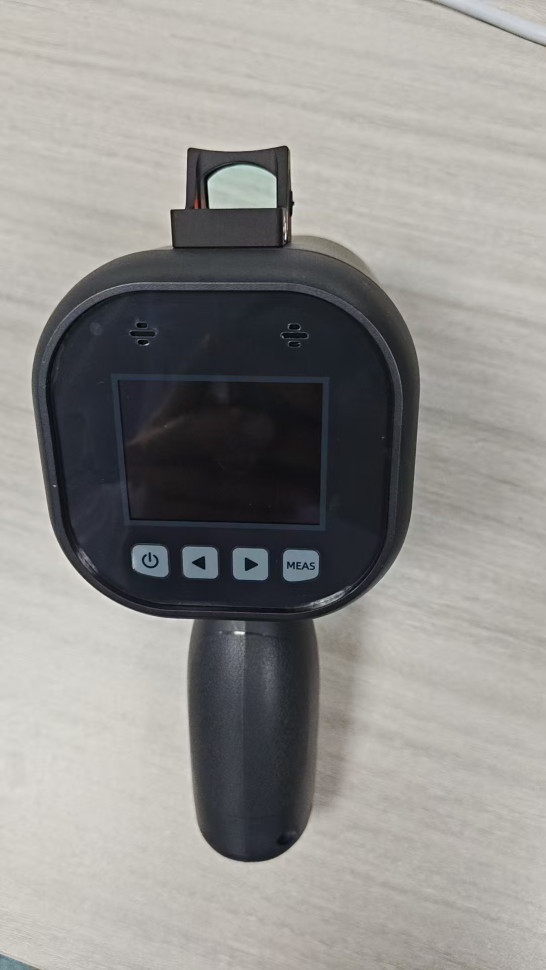

В режиме ожидания нажмите кнопку один раз, чтобы перейти в режим измерения. Затем направьте устройство на целевую область, к которое необходимо произвести обнаружение метана.

Нажмите на кнопку еще раз, чтобы прекратить измерение.

Во время измерений, значение в текущий момент и максимальное значение за сессию обновляются каждые 10 мс. Когда измерение заканчивается, максимальное значение сохраняется, а значение в реальном времени сбрасывается. При повторном измерении (новая сессия) максимальное значение обнуляется и фиксируется заново.

Если все индикаторы уровня сигнала в верхней части экрана становятся серыми или на экране появляется подсказка "R-L", это означает, что отраженный сигнал, принимаемый устройством, слишком слабый. Пожалуйста, измените точку отражения лазерного луча.

В случае превышения значением установленного "порога срабатывания сигнализации" устройство подаст звуковой и вибрационный сигнал тревоги.

Пожалуйста, не направляйте лазер непосредственно на человека и не смотрите прямо на лазер.

Устройство автоматически выключится, если оно будет находиться в режиме ожидания измерения более 10 минут.

Варианты использования

Лазерные детекторы метана — это высокоточные приборы, которые используют лазерную технологию для обнаружения и измерения концентраций метана в воздухе или других средах. Благодаря своей чувствительности, быстроте реакции и избирательности, такие устройства нашли широкое применение в различных отраслях. Ниже представлен подробный обзор основных вариантов использования лазерных детекторов метана.

Промышленный мониторинг и безопасность

Главное направление применения лазерных детекторов метана - для безопасности на промышленных объектах, связанных с добычей, транспортировкой и хранением природного газа. Метан представляет высокую пожарную опасность, именно поэтому оперативное обнаружение утечек критически важно.

Газодобывающая промышленность: буровые установки, компрессорные станции, газовые скважины.

Транспорт газа: магистральные газопроводы, газопроводы низкого и среднего давления, ГПШ, ГРПШ.

Нефтехимия и переработка: на нефтеперерабатывающих заводах для контроля технологических процессов.

Экологический мониторинг

Метан - один из парниковых газов, который существенно влияет на климат планеты. Именно поэтому, мониторинг выбросов метана является важной экологической задачей.

Мониторинг выбросов из антропогенных источников: свалки, очистные сооружения, предприятия сельского хозяйства, а также инфраструктура по добыче, транспортировке и хранению газа.

Контроль за утечками метана из хранилищ и резервуаров.

Гражданская безопасность и аварийные ситуации

Лазерные детекторы могут использоваться службами аварийного реагирования для обнаружения утечек в жилых домах и на объектах ЖКХ.

Обследование территорий после аварий

Контроль безопасности на объектах с повышенными требованиями безопасности: аэропорты, поезда, АЗС, метрополитен

Технические характеристики

Комплектация

• Детектор
• Зарядное устройство
• Кейс для транспортировки
• Ремешок для переноски
• Паспорт (Руководство по эксплуатации)
