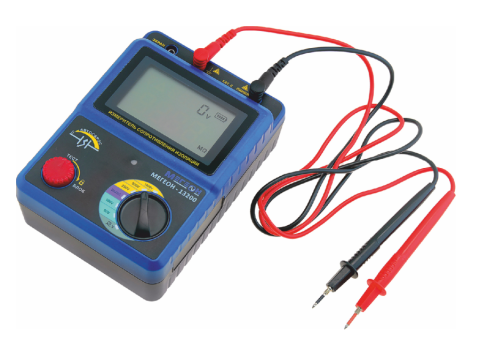

Измеритель сопротивления изоляции МЕГЕОН 13200

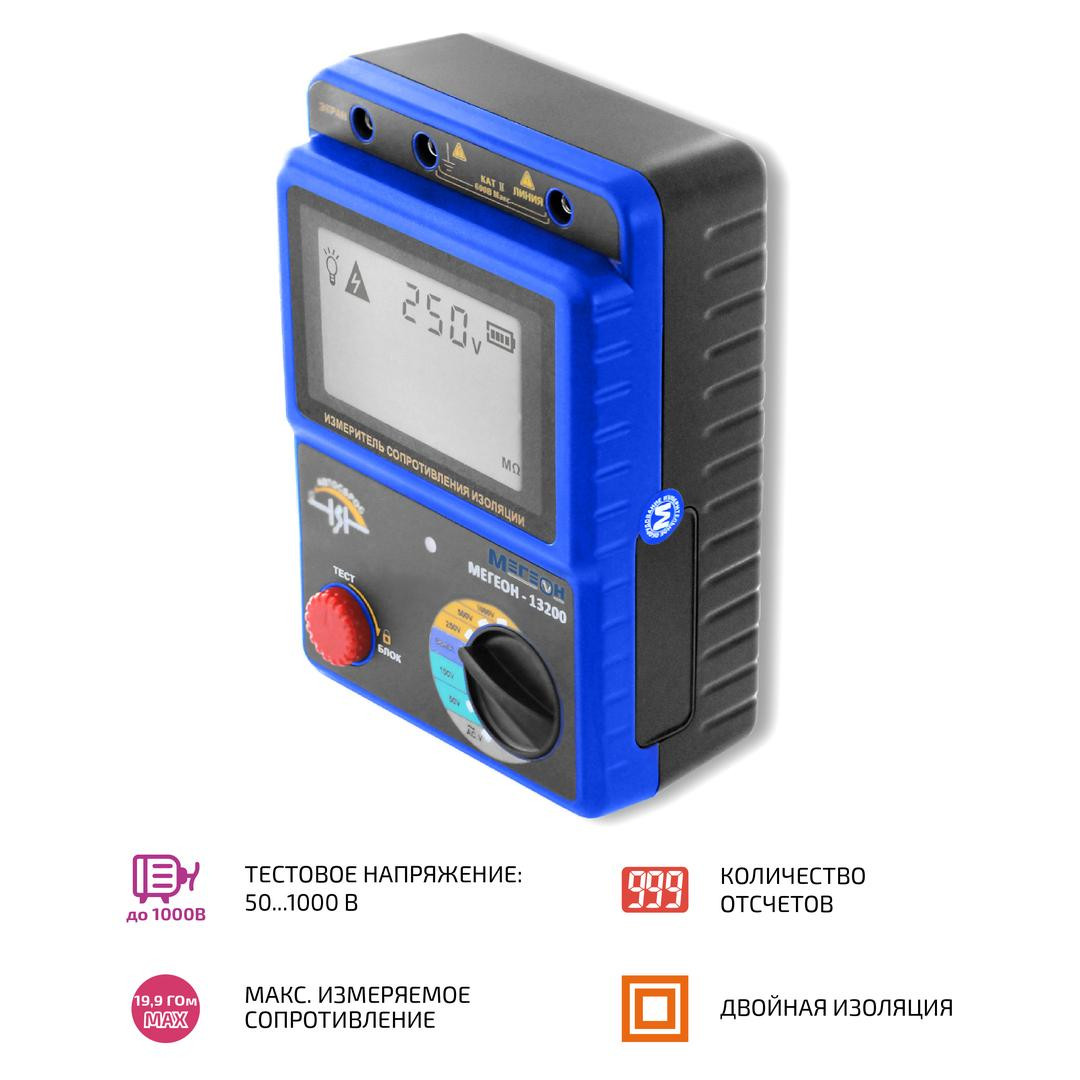

- Пять фиксированных тестовых напряжений от 50 до 1000 В
- Измерение сопротивления изоляции до 19,9 ГОм
- Измерение переменного напряжения до 600 В
- Автоматический выбор диапазона измерений
- Большой ЖК-дисплей с яркой подсветкой
- Звуковая и световая индикация высокого напряжения
- Автоматическое отключение для экономии заряда батарей

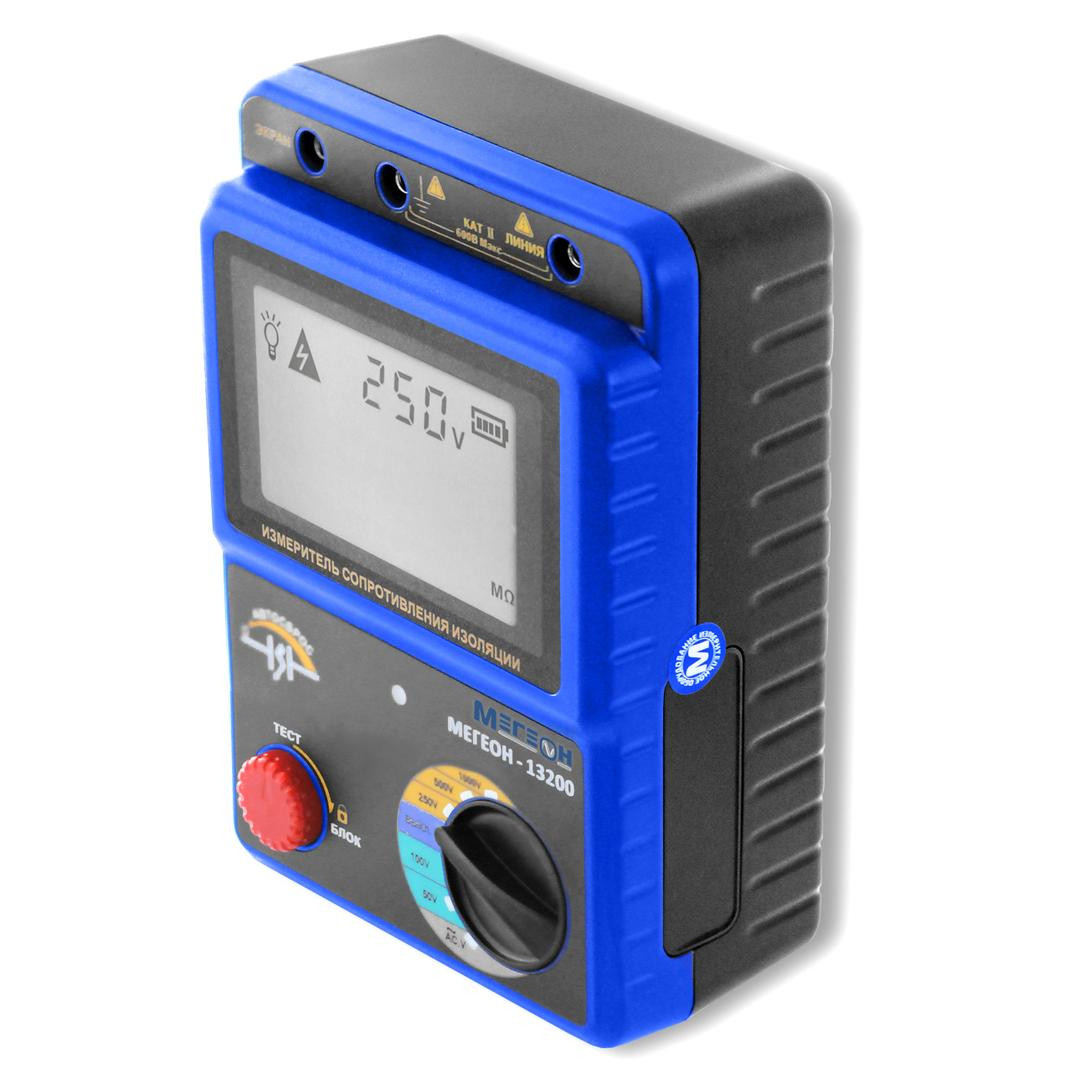

Мегаомметр МЕГЕОН 13200 – это профессиональный портативный прибор для проверки состояния изоляции электрических цепей и оборудования. Устройство генерирует высокое испытательное напряжение до 1000 Вольт, что позволяет точно оценить качество изоляции и предотвратить возможные аварии.
Особенности

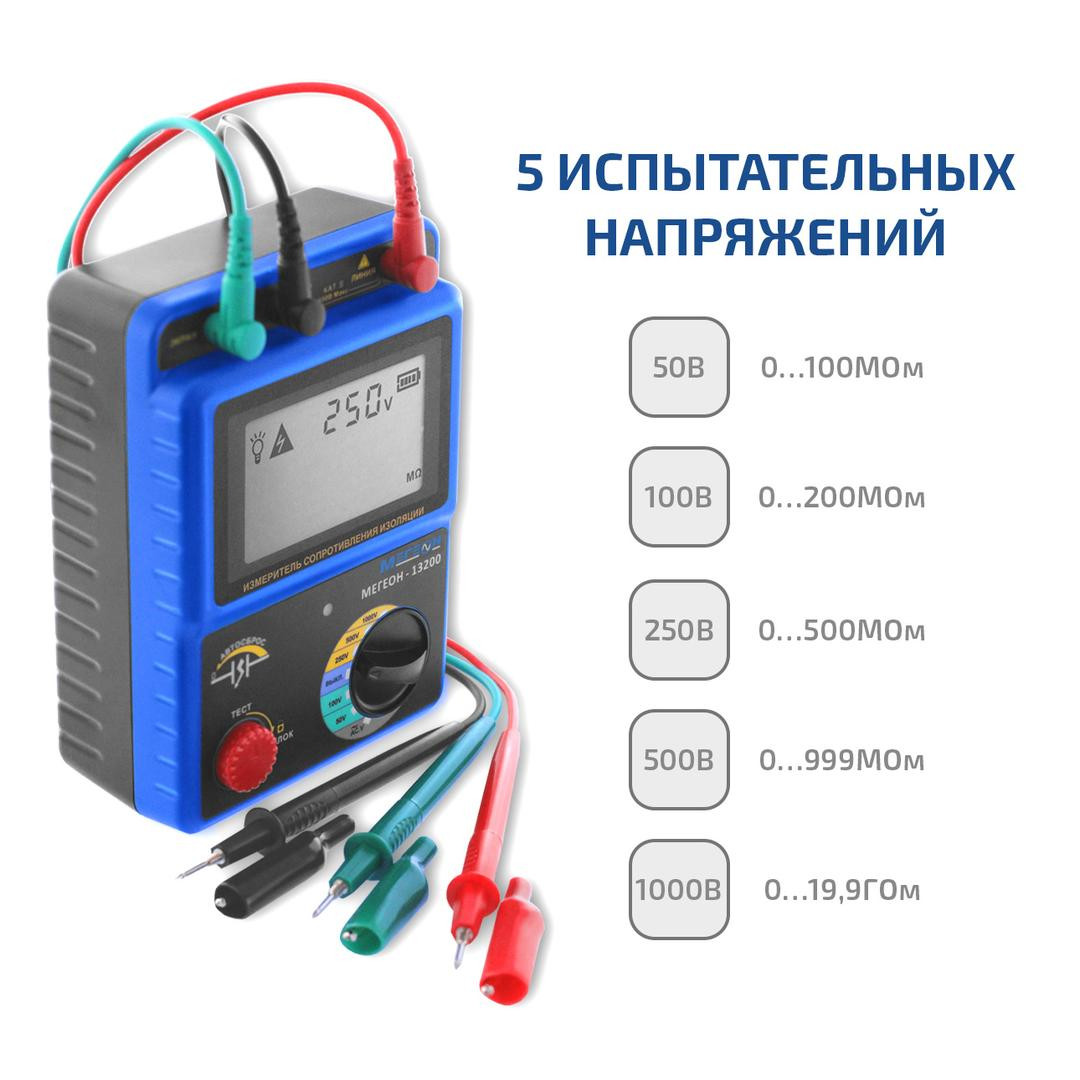

Прибор предлагает пять фиксированных тестовых напряжений: 50В, 100В, 250В, 500В и 1000В. Это позволяет проводить измерения в соответствии с различными нормативами и для разных типов оборудования. Автоматическое отключение испытательного напряжения после измерения повышает безопасность работы.
Большой ЖК-дисплей с яркой светодиодной подсветкой обеспечивает четкую видимость результатов даже в темноте или условиях плохого освещения. Звуковая и световая индикация предупреждают о подаче высокого напряжения на щупы.

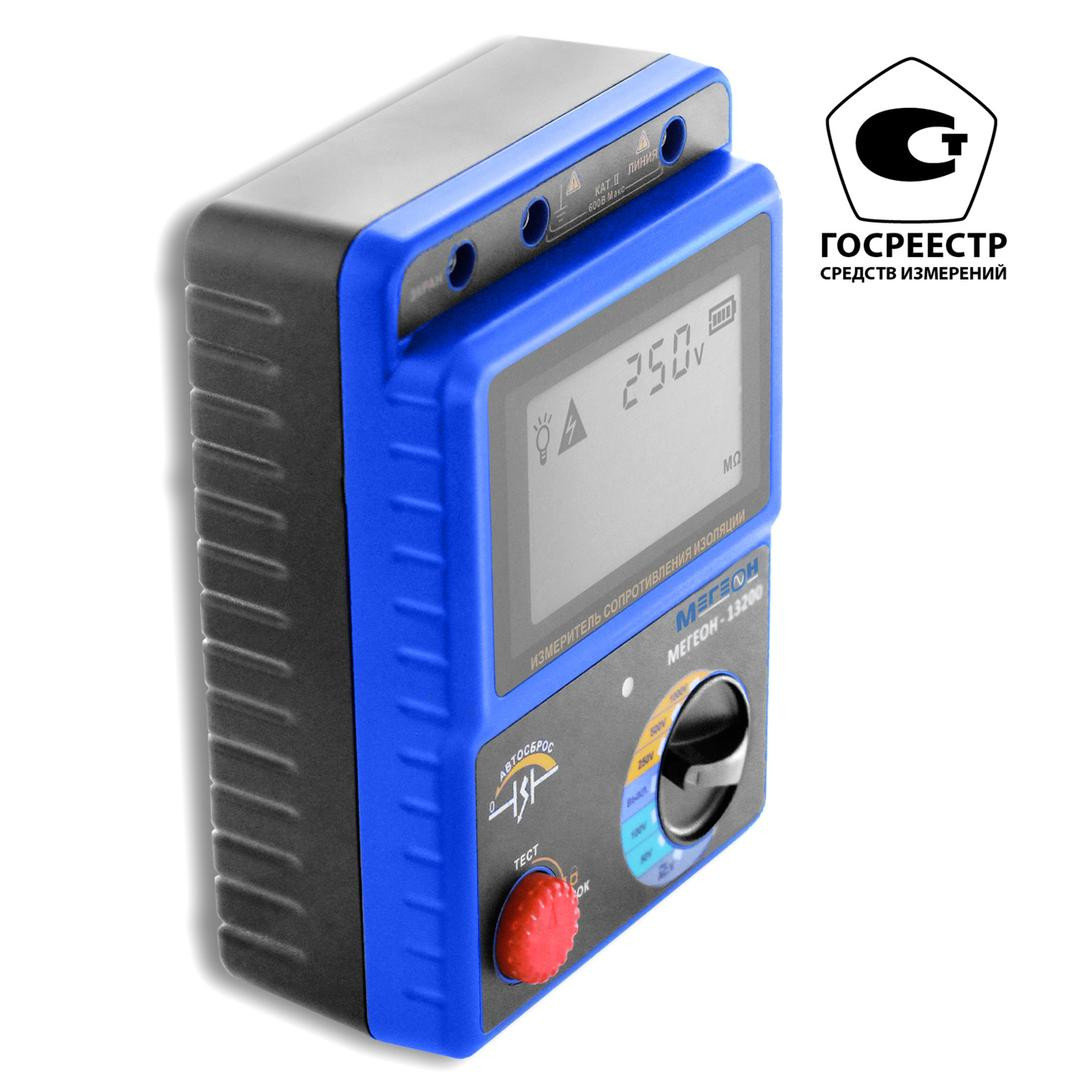

Мегаомметр МЕГЕОН 13200 автоматически выбирает подходящий диапазон измерения сопротивления, что упрощает процесс проверки. Функция автоматического выключения прибора экономит заряд батареек. Устройство внесено в Государственный реестр средств измерений и имеет межповерочный интервал 2 года.
Надежность и точность измерений
Прибор измеряет сопротивление изоляции в широком диапазоне – от 0 до 19,9 ГОм. Дополнительная функция – измерение переменного напряжения до 600В. Высокая степень защиты от перегрузок и прочный корпус делают устройство надежным помощником в ежедневной работе.

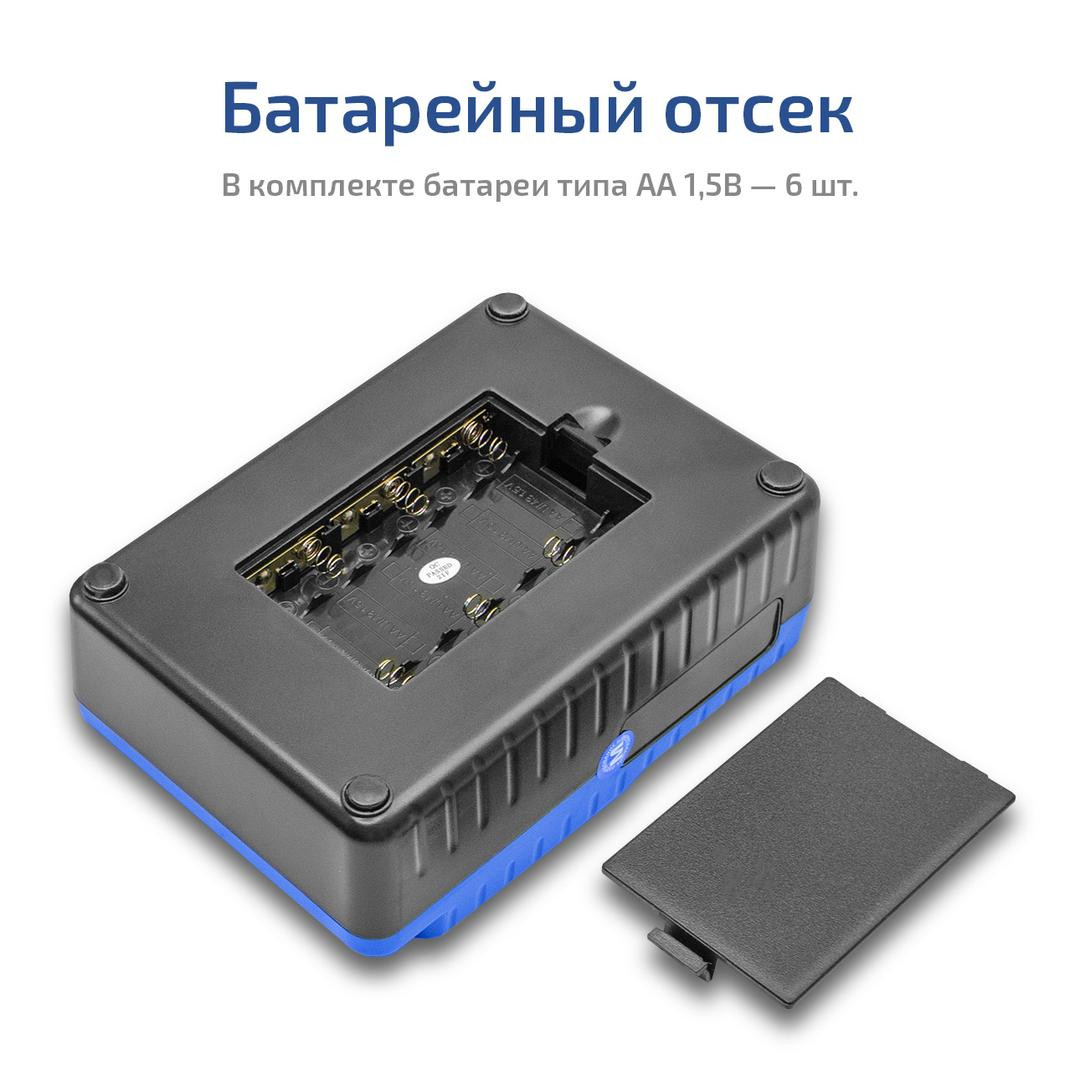

Питание осуществляется от шести стандартных батареек типа АА, которых хватает в среднем на 15 часов непрерывной работы. Компактные размеры и небольшой вес позволяют легко брать мегаомметр на объекты.

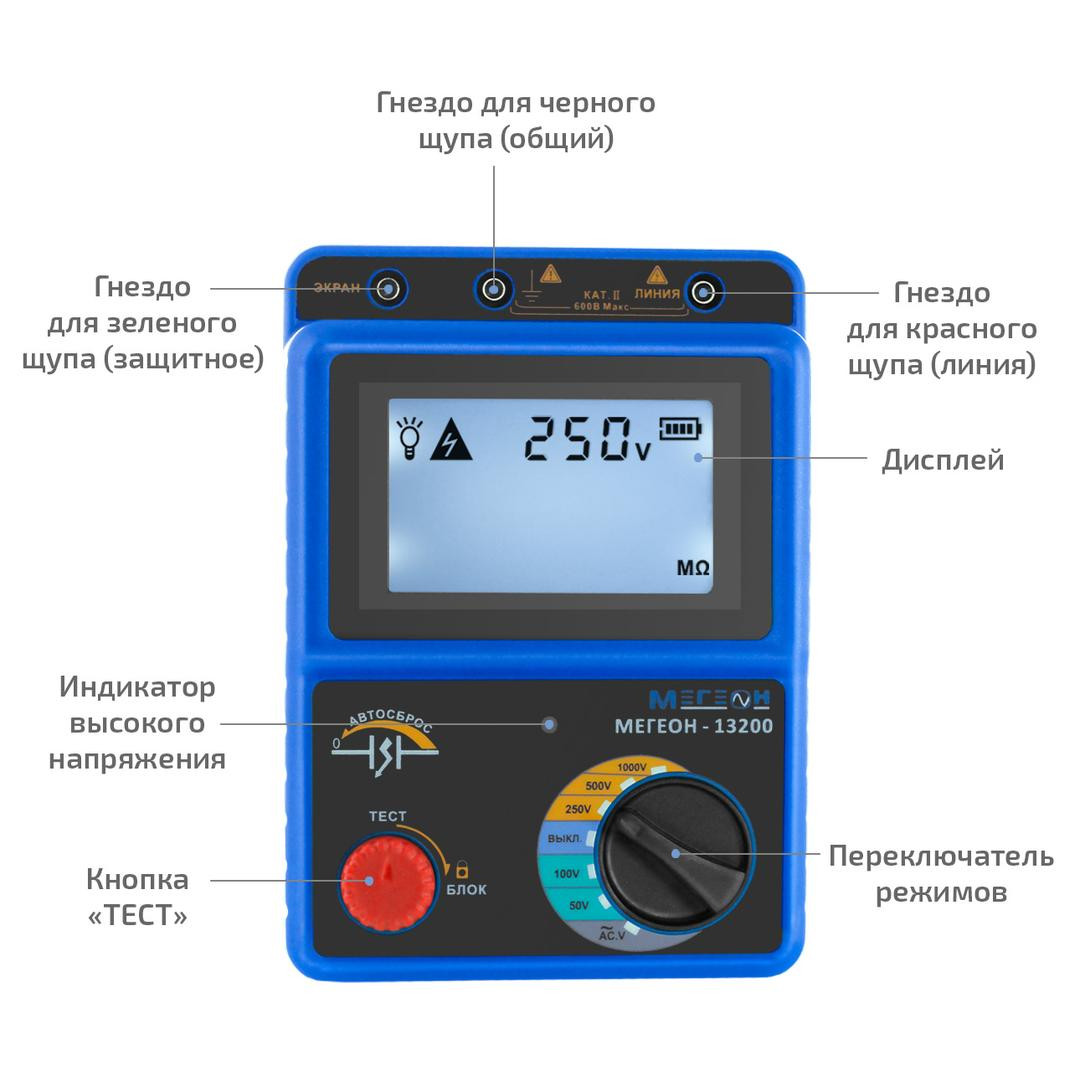

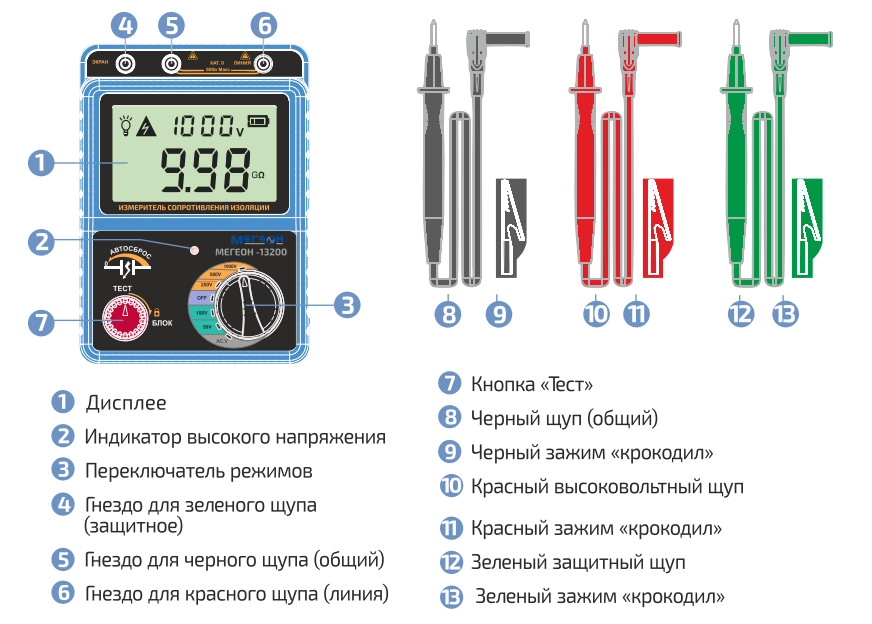

Внешний вид и органы управления

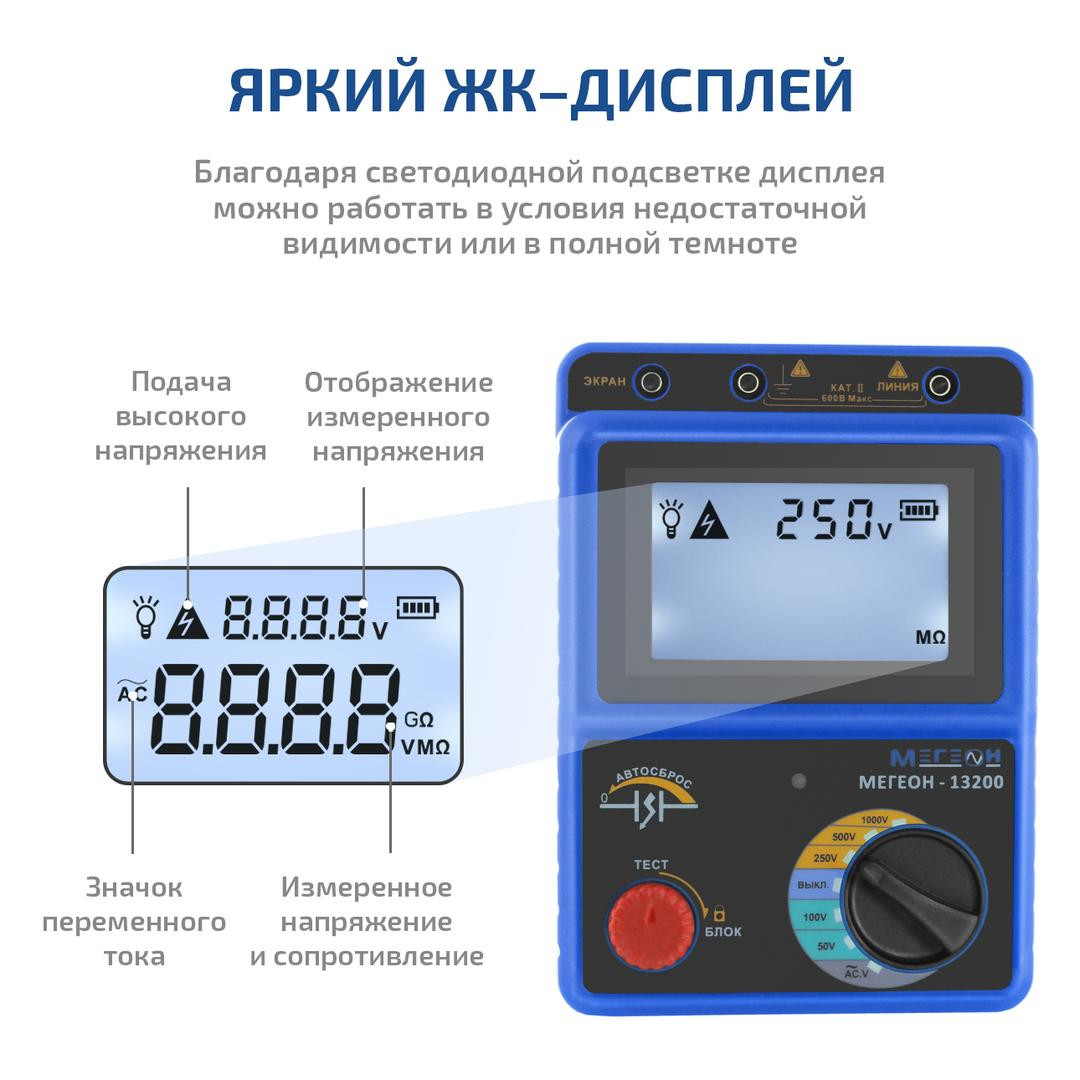

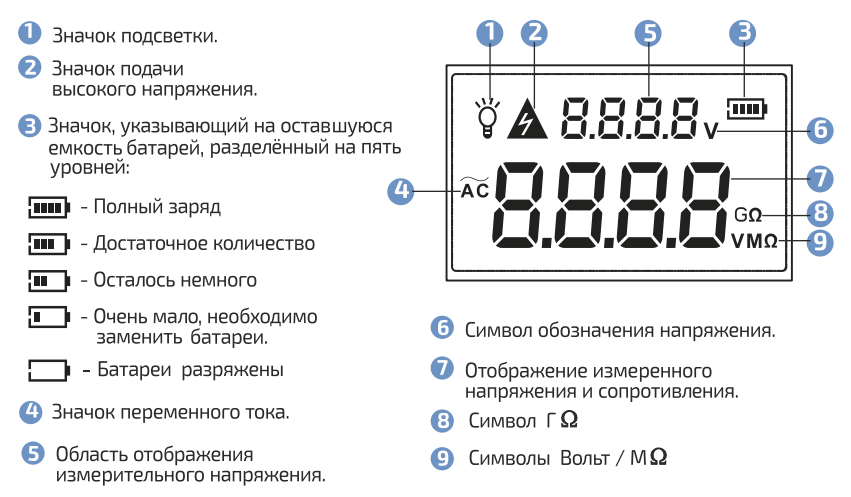

Дисплей
Технические характеристики
| Общие характеристики | |
|---|---|
| Госреестр СИ | 74507-19 |
| Гарантия | 2 года |
| Информация об упаковке | |
| Длина, мм | 310 |
| Ширина, мм | 215 |
| Высота, мм | 80 |
| Вес, г | 1250 |
| Технические характеристики | |
| Тестовые напряжения | 50В, 100В, 250В, 500В, 1000В |
| Диапазон измерения сопротивления | 100 кОм ... 19,9 ГОм |
| Базовая погрешность | ±8% |
| Способ отображения данных | Цифровой |
| Тип | Измеритель сопротивления изоляции |
| Функциональные возможности | |
| Преимущества и особенности | Измерение сопротивления изоляции и напряжения между щупами; От 2 до 4 пределов измерения сопротивления с автопереключением; Звуковая и визуальная индикация подачи испытательного напряжения; Автоматическое выключение; Большой ЖК-дисплей с подсветкой. |
Спецификация
|
Номинальное напряжение |
50В |
100В |
250В |
500В |
1000В |
|
Диапазон измерения |
0…100МОм |
0…200МОм |
0…500МОм |
0…999МОм |
0…19,9ГОм |
|
Напряжение холостого хода, ток постоянный |
50В + 10% -5% |
100В +10% -0% |
250В +15% -0% |
500В +20% -0% |
1000В +20% -0% |
|
Стандартный тест |
500КОм 0,1…0,15ma |
500КОм 0,2…0,25ma |
500КОм 0,5…0,55ma |
500КОм 1…1,1ma |
1МОм 1…1,1ma |
|
IH |
Не более 1,1 мА Не более 2,0 мА |
||||
|
Допустимая погрешность |
±8% 100КΩ…0,999ГОм ±10% 1ГΩ…19,9ГОм |
||||
|
Диапазон измерения |
Переменное напряжение: 30…600В, 50/60 Гц |
||||
|
Разрешение |
1В |
||||
|
Допустимая погрешность |
±2% ±3ЕМР* |
||||
|
Количество отсчётов ЖК-дисплея |
999 |
||||
|
Превышение предела измерений |
0L: значок отображается при превышении диапазона измерения сопротивления. L0: значок отображается, при отсутствии или измеряемого напряжения или оно находится вне диапазона. |
||||
|
Автоматическое переключение диапазонов |
Более 1000 отсчетов переход на более высокий диапазон, менее 95 отсчетов переход на более низкий диапазон (только в режиме сопротивления). |
||||
|
Время измерения |
0,5 …10 изм. / сек. |
||||
|
Максимально разрешённая высота |
Не выше 2000м над уровнем моря (в помещении) |
||||
|
Условия эксплуатации |
Температура 0…40°С, Влажность: ≤85% |
||||
|
Условия хранения |
Температура -20…60°С, Влажность: ≤90% |
||||
|
Защита от перегрузки |
При измерении сопротивления AC 1200В/ 10 секунд При измерении напряжения: AC 720В/10 секунд |
||||
|
Выдерживаемое напряжение |
AC 8320В (50/60 Гц) / 5 секунд (между цепью и периферией)/ |
||||
|
Сопротивление изоляции |
≥1000МОм / DC 1000В (между цепью и периферией) |
||||
|
Источник питания |
DC 9В (6х1,5В АА) или аккумуляторы |
||||
|
Потребление тока |
≤200мА(максимум)(в среднем около 40 мА) |
||||
|
Срок службы батареи |
В среднем около 15 часов НР** |
||||
|

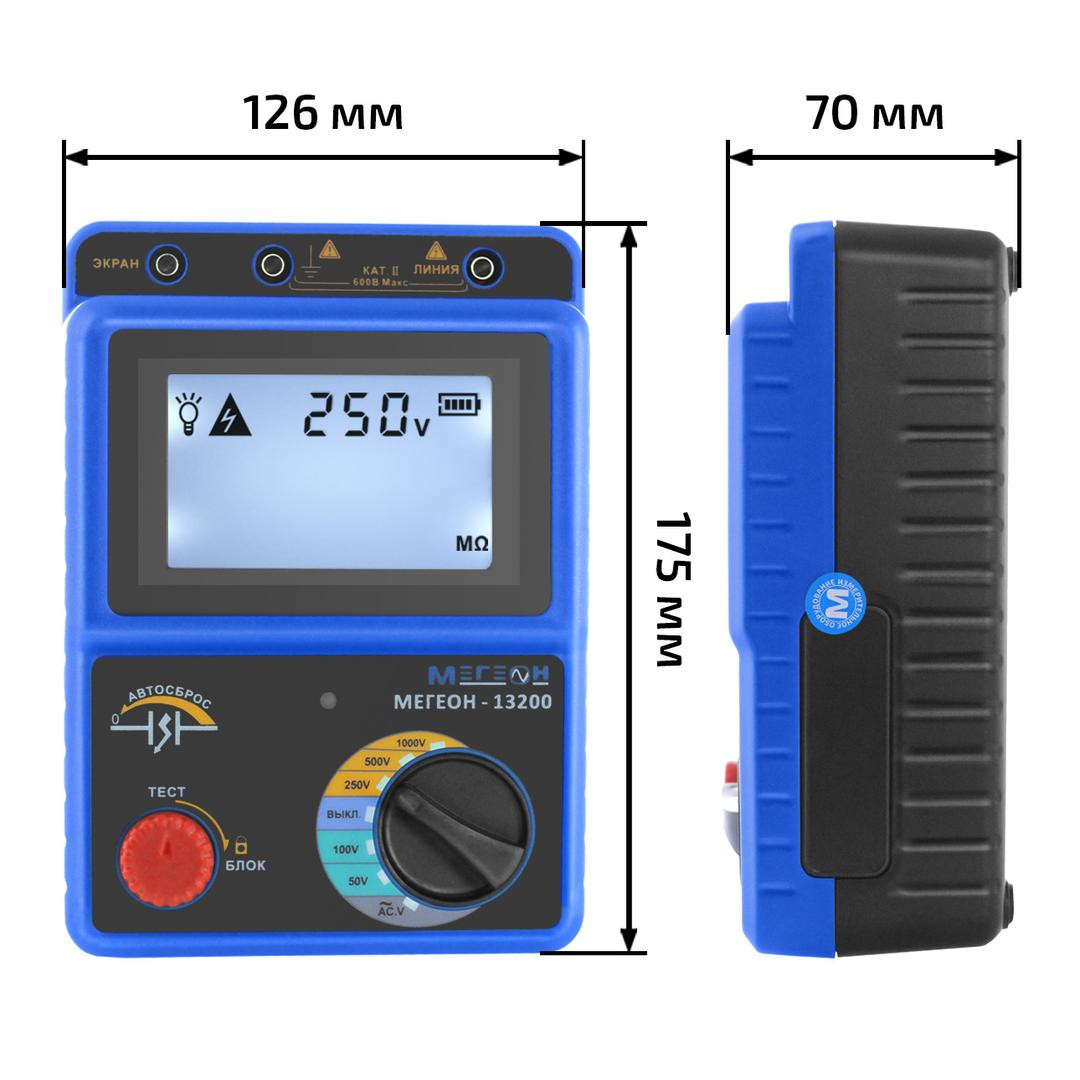

Размеры |
126х175х70мм |
||||
|
Вес |
550г (без батареи и щупов) |
||||
*-Единица младшего разряда, **- непрерывной работы

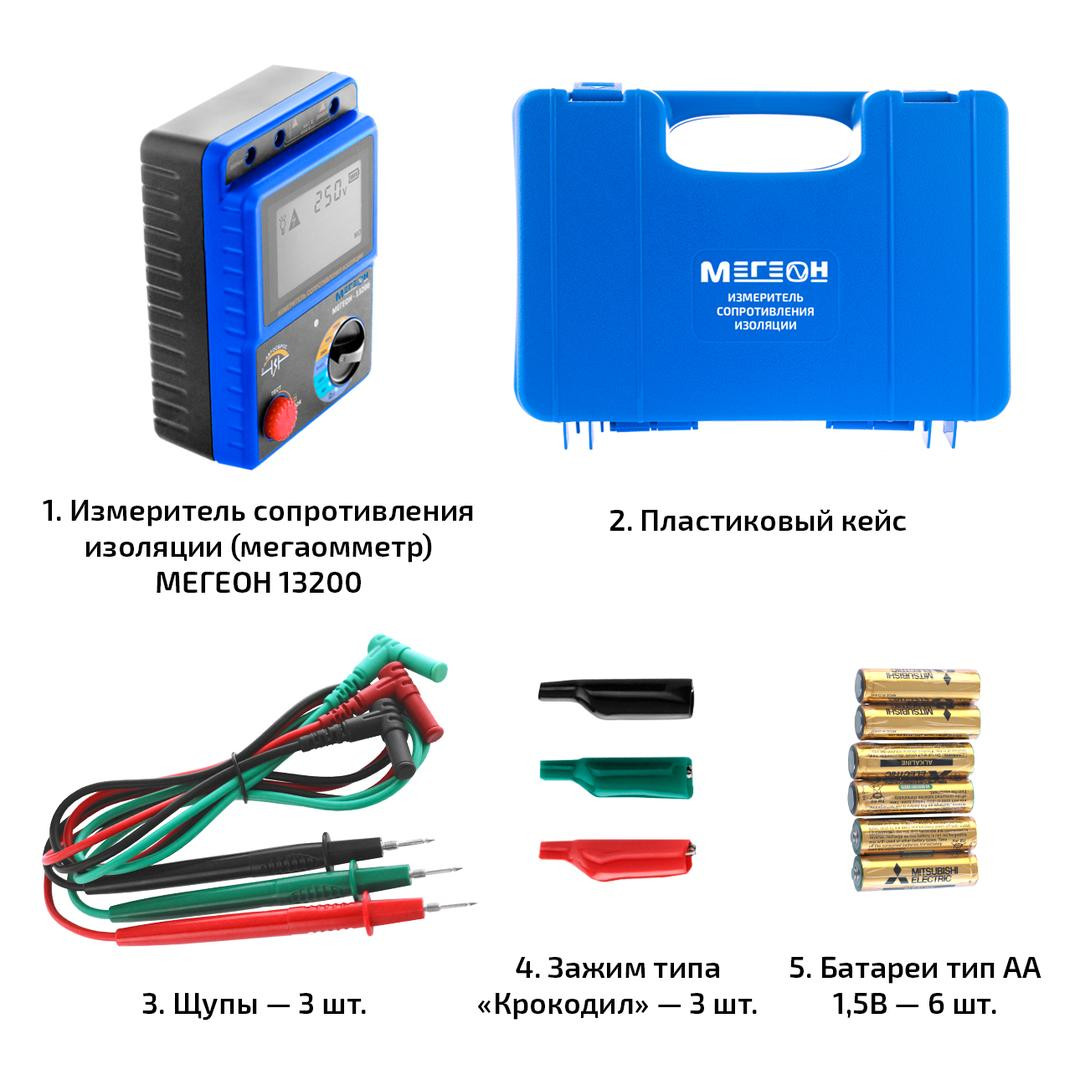

Комплект поставки
- Измеритель сопротивления изоляции МЕГЕОН 13200 – 1 шт.
- Измерительные щупы – 3 шт.

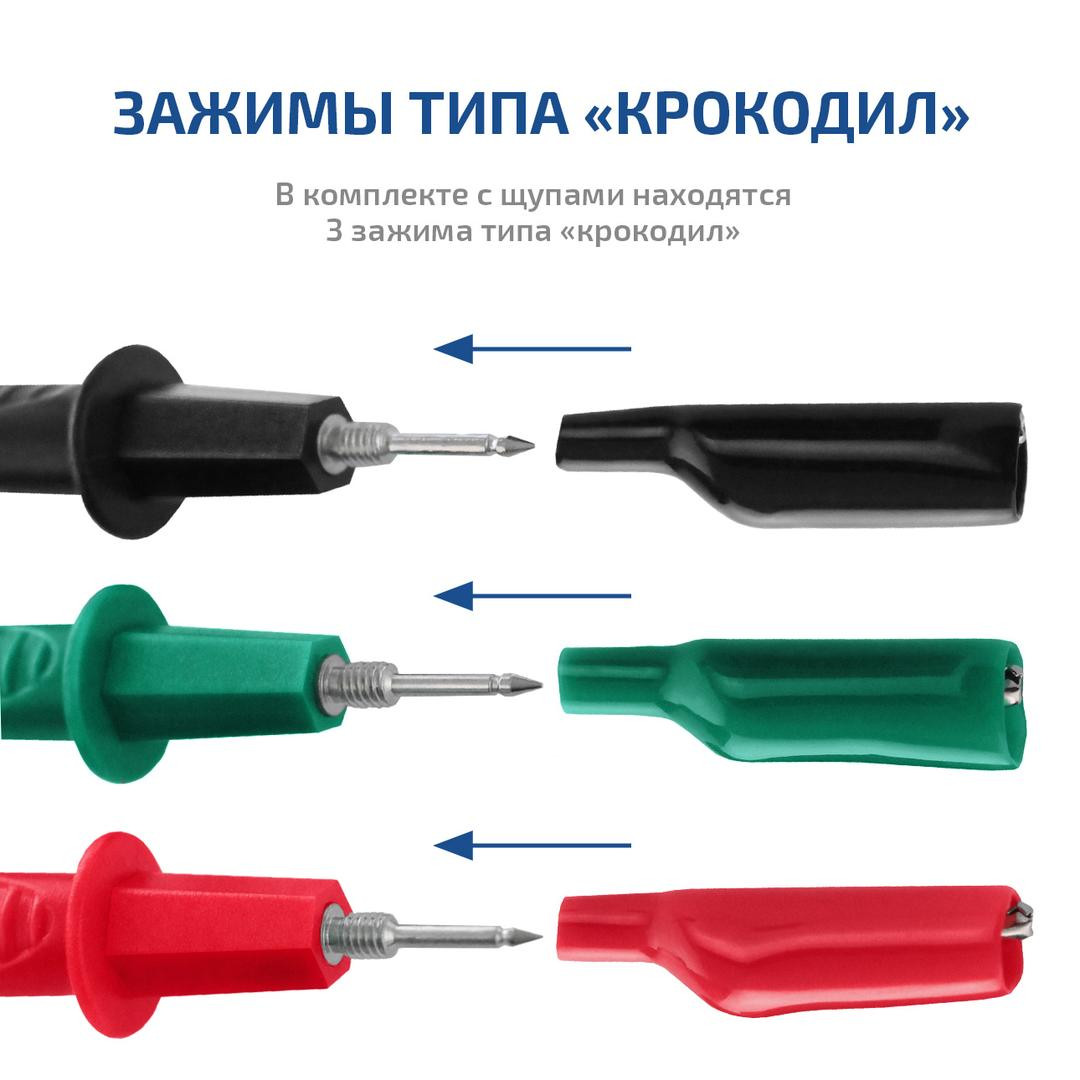

- Зажимы типа «Крокодил» – 3 шт.
- Батарейки типа АА, 1.5В – 6 шт.
- Пластиковый кейс для хранения и транспортировки – 1 шт.
- Руководство по эксплуатации – 1 экз.
Мегаомметр МЕГЕОН 13200 – это точность, безопасность и удобство для профессиональной диагностики изоляции. Получите подробную консультацию и оформите заказ прямо сейчас.
| МЕГЕОН 13200: Руководство по эксплуатации | Скачать |
