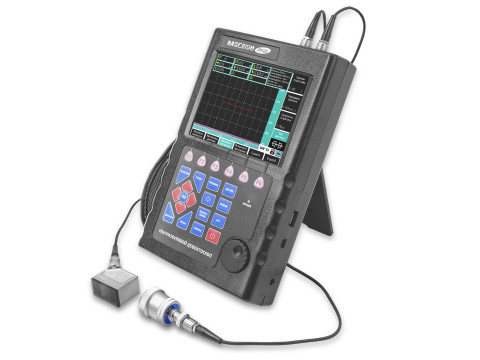

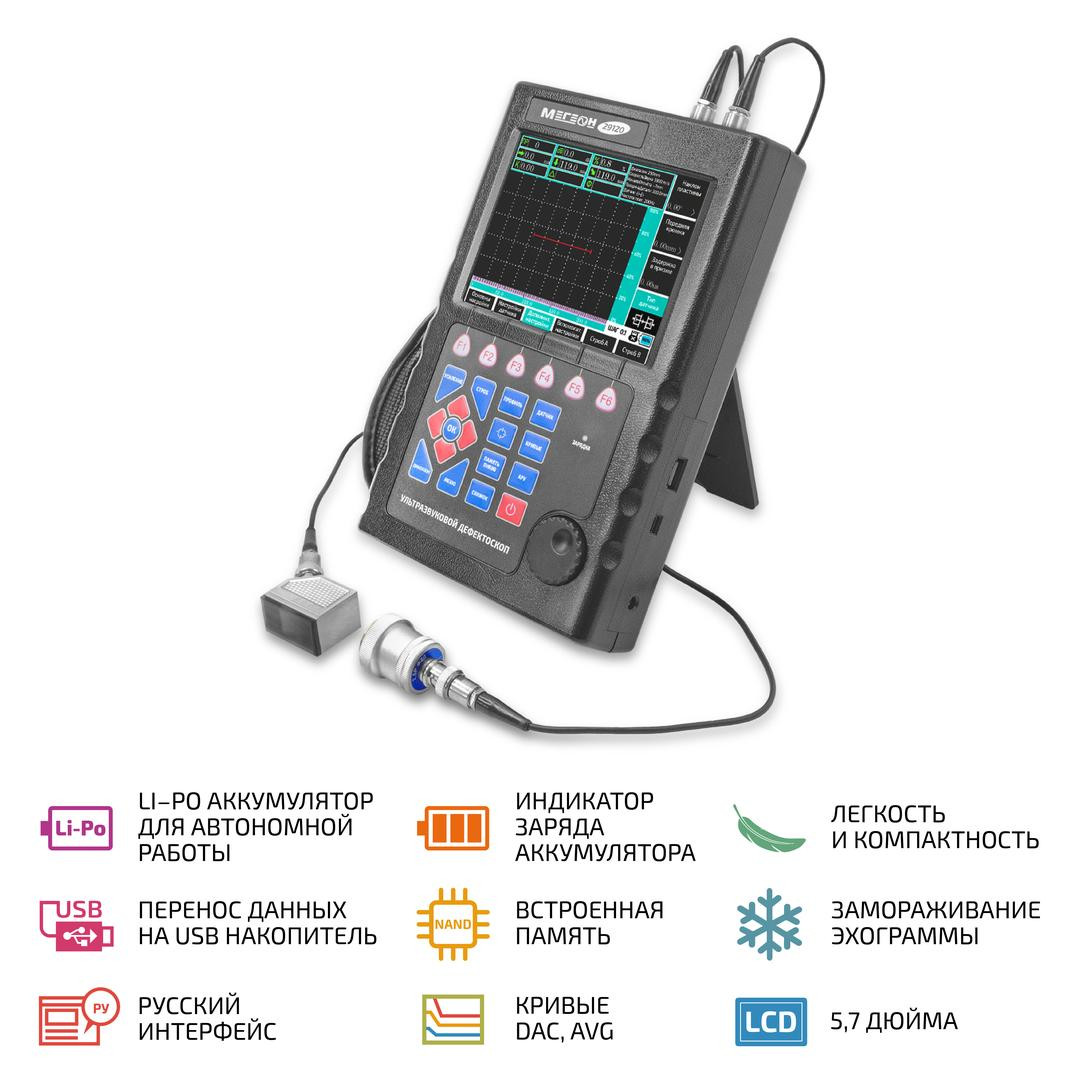

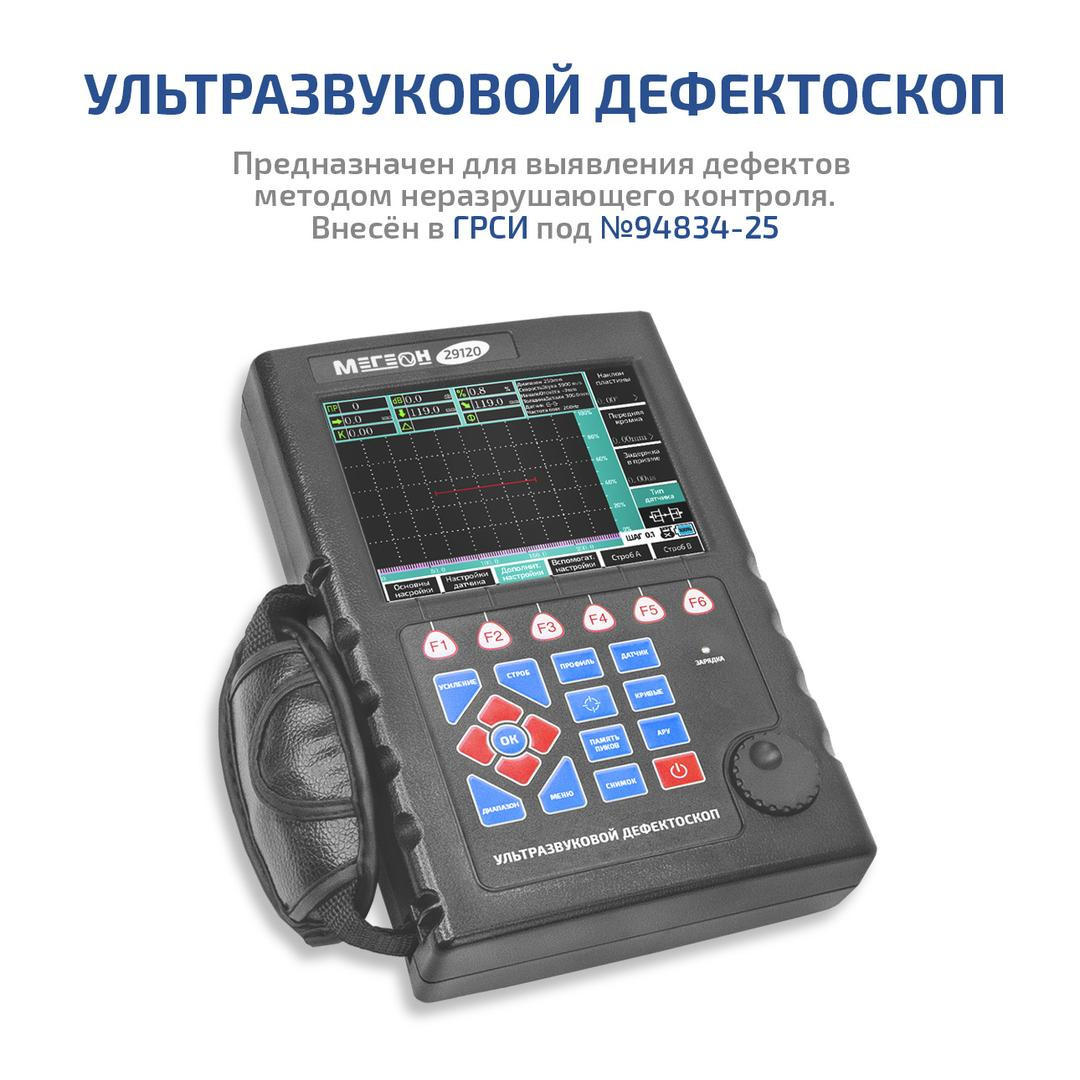

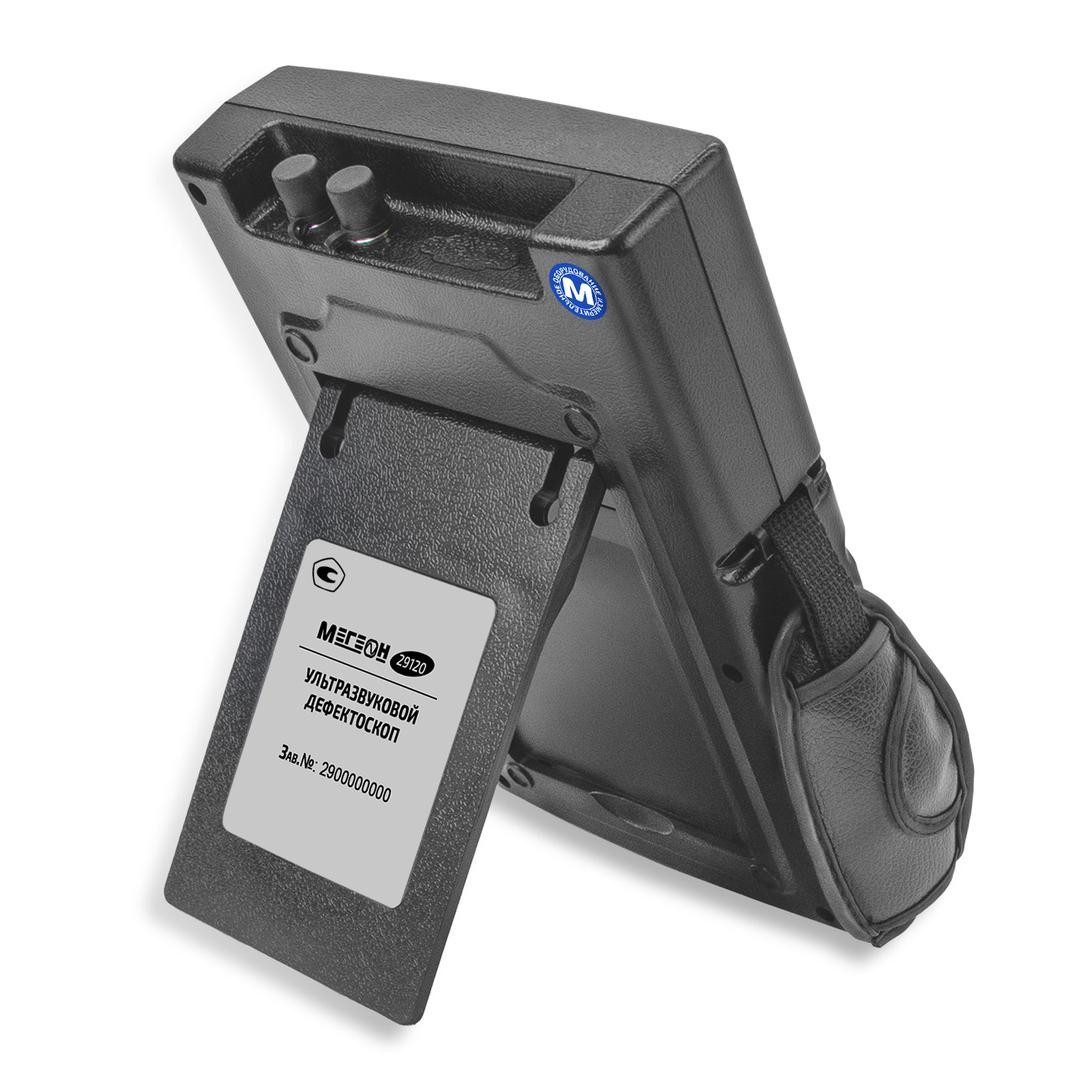

Ультразвуковой дефектоскоп МЕГЕОН 29120

Измерение толщины материалов до 1500 мм
Обнаружение дефектов на глубине до 600 мм
Работа с пятью типами ультразвуковых датчиков
Цветной графический дисплей с отображением эхограммы
Полуавтоматическая калибровка датчиков
Сохранение эхограмм и видеозаписей во встроенной памяти
Передача данных через USB и встроенный файловый менеджер

Заявитель: ООО "Измерительные приборы", г. Москва

Телефон: +7 (495) 666-20-75

E-Mail: info@megeon.ru

Описание
Документация 1

Особенности Внешний вид и органы управления Дисплей Технические характеристики Спецификация Комплект поставки

Дефектоскоп МЕГЕОН 29120 — это профессиональный прибор для контроля качества материалов. Устройство находит скрытые дефекты в металле, сварных швах и конструкциях без их разборки. Точная диагностика помогает предотвратить аварии и повысить безопасность объектов.

Основные возможности дефектоскопа

Прибор измеряет толщину металла от 4 до 1500 мм. Глубина обнаружения дефектов — до 600 мм. Высокая точность измерений гарантирует надежный результат.

Дефектоскоп работает с пятью типами датчиков. Полуавтоматическая калибровка ускоряет подготовку к работе. Цветной дисплей четко отображает эхограмму для удобного анализа.

Особенности

Высокая чувствительность;
Цветной графический дисплей;
Несколько различных цветов отображения эхограммы;
4 типа зондирующих импульсов;
Функция линейного подавления до 80% от высоты дисплея;
Функция замораживания эхограммы;
5 типов поддерживаемых датчиков;
Калибровка датчиков по испытательным блокам;
Настройка стробов с возможностью сигнализации превышения;
Создание кривых DAC и AVG по узловым точкам;
10 предустановленных, фиксированных уровней, соответствующих стандартам, накладываемых на созданную кривую DAC;
Наложение на созданную кривую DAC 5 настраиваемых уровней;
Настройка кривой AVG;
Гибкая настройка стробов;
Допусковые измерения;
Запись и просмотр видео эхограммы на приборе;
Сохранение и просмотр эхограммы;
500 настраиваемых профилей измерения;
Память пиковых значений;
Встроенный файловый менеджер;
Работа с USB–накопителем (перенос данных);
ПО для просмотра видео, эхограмм, создания отчётов;
Li–Рo аккумулятор для автономной работы;
Индикатор заряда аккумулятора;
Кейс для транспортировки и хранения;
Широкий ассортимент испытательных блоков для калибровки и настройки (в комплект не входят);
Возможность использования датчиков от отечественных дефектоскопов;
2 датчика в комплекте.

Ультразвуковой дефектоскоп МЕГЕОН 29120 внесен в Государственный реестр средств измерений. Оборудование подходит для применения в строительстве, энергетике, авиации и на производстве.

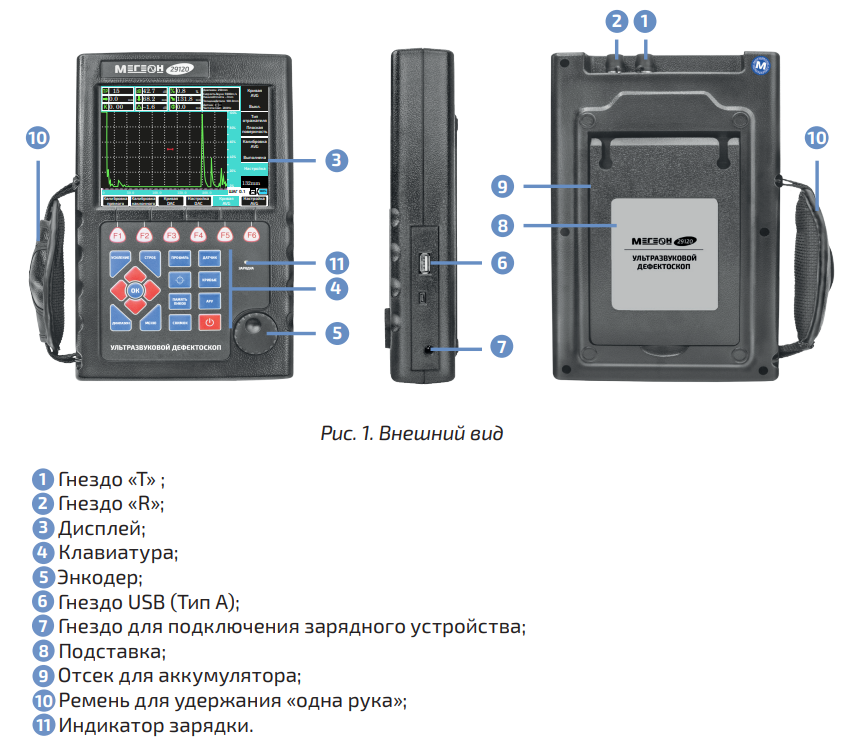

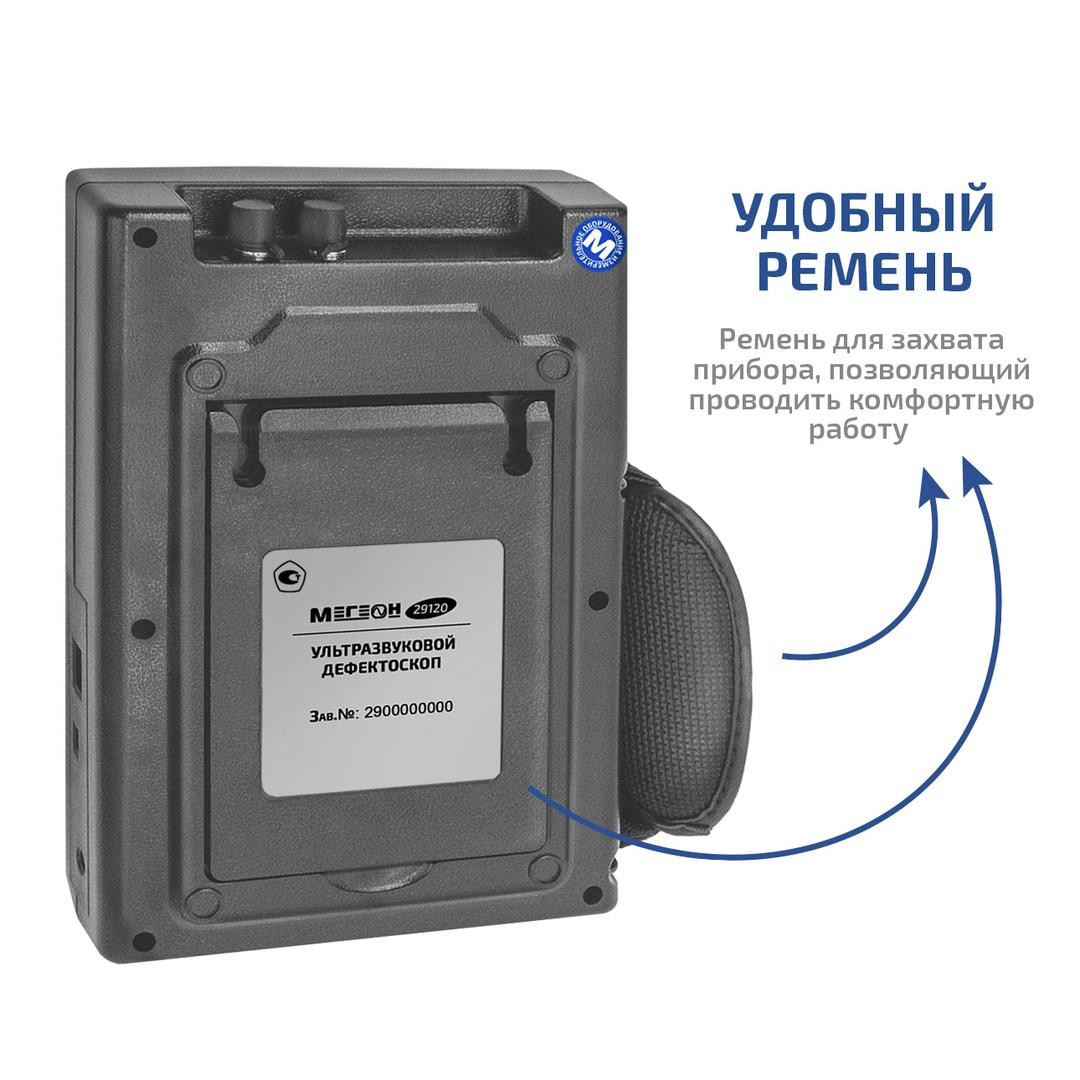

Внешний вид и органы управления

Дисплей

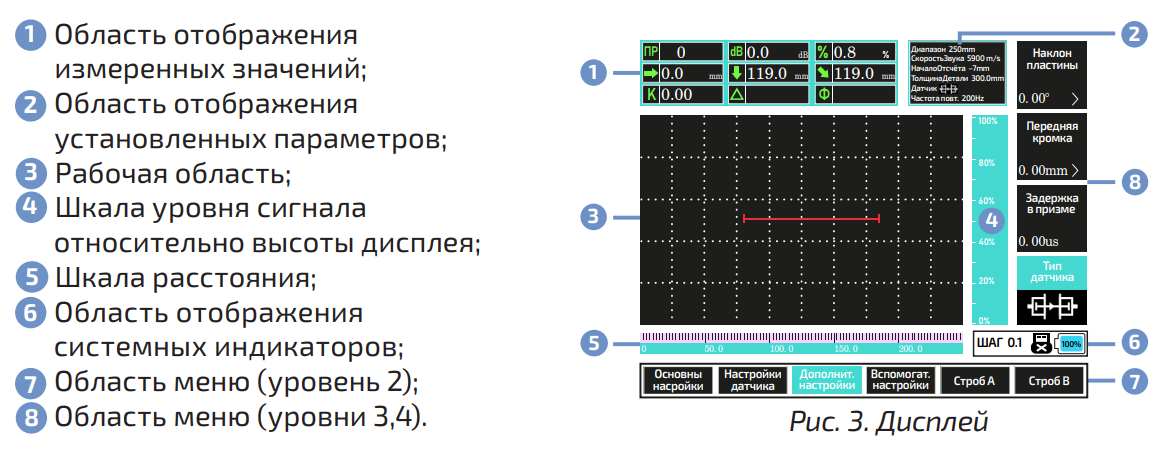

Дисплей условно разбит на 8 областей (см. Рис. 3.). Здесь приведено их название и краткое назначение. Подробное описание каждой области будет приведено ниже.

Технические характеристики

Общие характеристики
Госреестр СИ	94834-25
Гарантия	2 года
Информация об упаковке
Длина, мм	445
Ширина, мм	385
Высота, мм	180
Вес, г	5700
Технические характеристики
Количество каналов дефектоскопии	1
Рабочие частоты ультразвука	0,5 ... 20 МГц
Диапазон настройки скоростей УЗ в материалах	100 ... 9999 м/с
Диапазон перестройки усиления	0 ... 120 дБ с шагом 0,1; 1; 2; 4; 6; 8; 10; 20; 50
Функциональные возможности
Преимущества и особенности	Русифицированный пользовательский интерфейс; Высокая чувствительность; Цветной графический дисплей; Несколько различных цветов отображения эхограммы; 4 типа зондирующих импульсов; Функция линейного подавления до 80% от высоты дисплея; Функция замораживания эхограммы; 5 типов используемых датчиков; Полуавтоматическая калибровка датчика по испытательным блокам; Настройка стробов с возможностью сигнализации превышения; Создание кривых DAC и AVG по узловым точкам; 10 предустановленных фиксированных уровней, соответствующих стандартам, накладываемых на созданную кривую DAC; Наложение на созданную кривую DAC 5 настраиваемых уровней; Настройка кривой AVG; Гибкая настройка стробов; Допусковые измерения; Запись и просмотр видео эхограммы на приборе; Сохранение и просмотр эхограммы; 500 настраиваемых профилей измерения; Память пиковых значений; Встроенный файловый менеджер; Работа с USB-накопителем (перенос данных); ПО для просмотра видео, эхограмм, создания отчётов; Li-Po аккумулятор для автономной работы

Спецификация

Наименование характеристики	Значение
Диапазон измерения толщины по стали, мм	20 … 1500
Пределы допускаемой абсолютной погрешности измерения толщины (по стали), мм	±(0,03∙Т¹⁾+1,0)
Диапазон измерений глубины залегания дефектов (по стали), мм	4 … 600
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов (по стали) с прямыми преобразователями, мм	±(0,03∙Н²⁾+1,0)
Диапазон измерений координат дефектов (по стали), мм	4 … 600
Пределы допускаемой абсолютной погрешности измерений координат дефектов (по стали) с наклонными преобразователями, мм	±(0,03∙Y³⁾+1,0)
Пределы допускаемой абсолютной погрешности измерений координат дефектов по стали с наклонными преобразователями от точки ввода до проекции дефекта на поверхность сканирования, мм⁴⁾	±(0,03∙X⁵⁾+1,0)
Диапазон показаний толщины по стали, мм	4 … 1500
Диапазон рабочих частот, МГц	0,5 … 20 с шагом 0,1
Диапазон настройки скорости ультразвука в материалах, м/с	100 … 9999 с шагом 1; 2; 4; 6; 8; 10; 20; 50
Диапазон настройки усиления, дБ	0 … 120 с шагом 0,1; 1; 2; 4; 6; 8; 10; 20; 50
Емкость внутренней памяти	2 Гб, 100 эхограмм А-развертки, 500 профилей, видеозаписи до заполнения памяти.
Калибровка	полуавтоматическая
Настройка кривой AVG	есть
Сохранение эхограммы	есть
Запоминание пиковых значений	есть
Интерфейс	USB
Питание	Li-Po, 11,1 В - 3600 мАч
Адаптер питания	На входе: 100 - 240 В/ 50 - 60 Гц На выходе: 13,5 В/ 2 А
Тип разъема датчиков	BNC
Дисплей	ЖК-дисплей повышенной чёткости и яркости, цветной. 5,7 дюймов
Развертки	А-развёртка, В-развёртка
Число каналов дефектоскопии	1
Типы датчиков	1. Совмещенный прямой (CS); 2. Совмещенный наклонный (CI); 3. Раздельно–совмещенный прямой (SCS); 4. Раздельно–совмещенный наклонный (SCI); 5. Раздельный прямой (SS)
Входы, режим работы	T — выход, R — вход для раздельных датчиков. T, R — вход / выход для совмещённых датчиков
Условия эксплуатации	Температура +15…+35°C ОВ 50 … 80%
Условия транспортировки и хранения	Температура -20 ... +60°C ОВ 20 … 85%, без выпадения конденсата
Габаритные размеры, мм	250x160x60
Масса, кг	1,1 ± 0,1

1) Т – измеренное значение толщины (по стали), мм;

2) Н – измеренное значение глубины залегания дефектов, мм;

3) Y - измеренное значение координат дефектов, мм;

4) в диапазоне измерений координат дефектов (по стали) от 4 до 600 мм;

5) X – измеренное значение координаты от точки ввода до проекции дефекта на поверхность сканирования, мм.

Комплект поставки

Дефектоскоп МЕГЕОН 29120 — 1 шт.
Зарядное устройство — 1 шт.

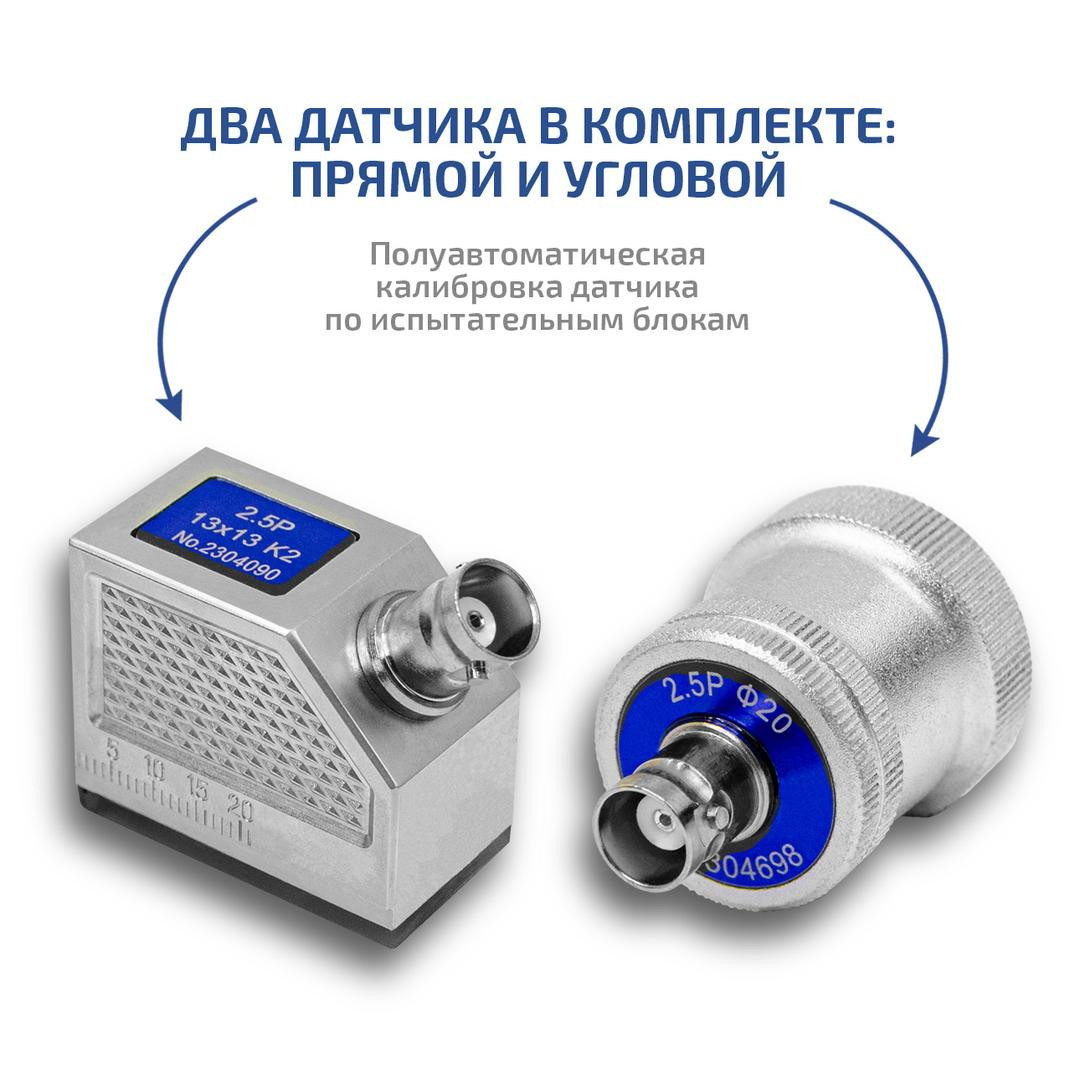

Датчики — 2 шт.

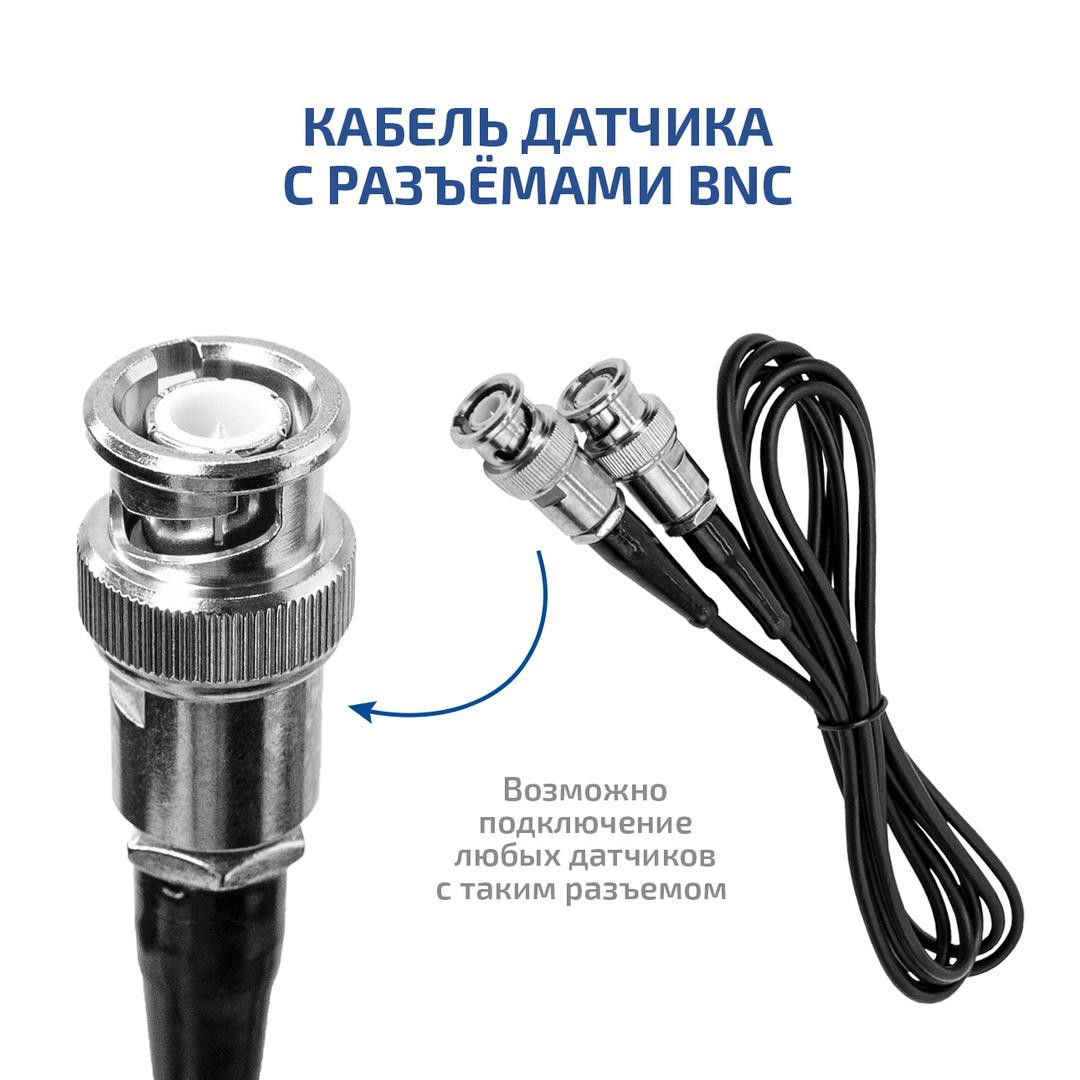

Кабель датчика — 2 шт.

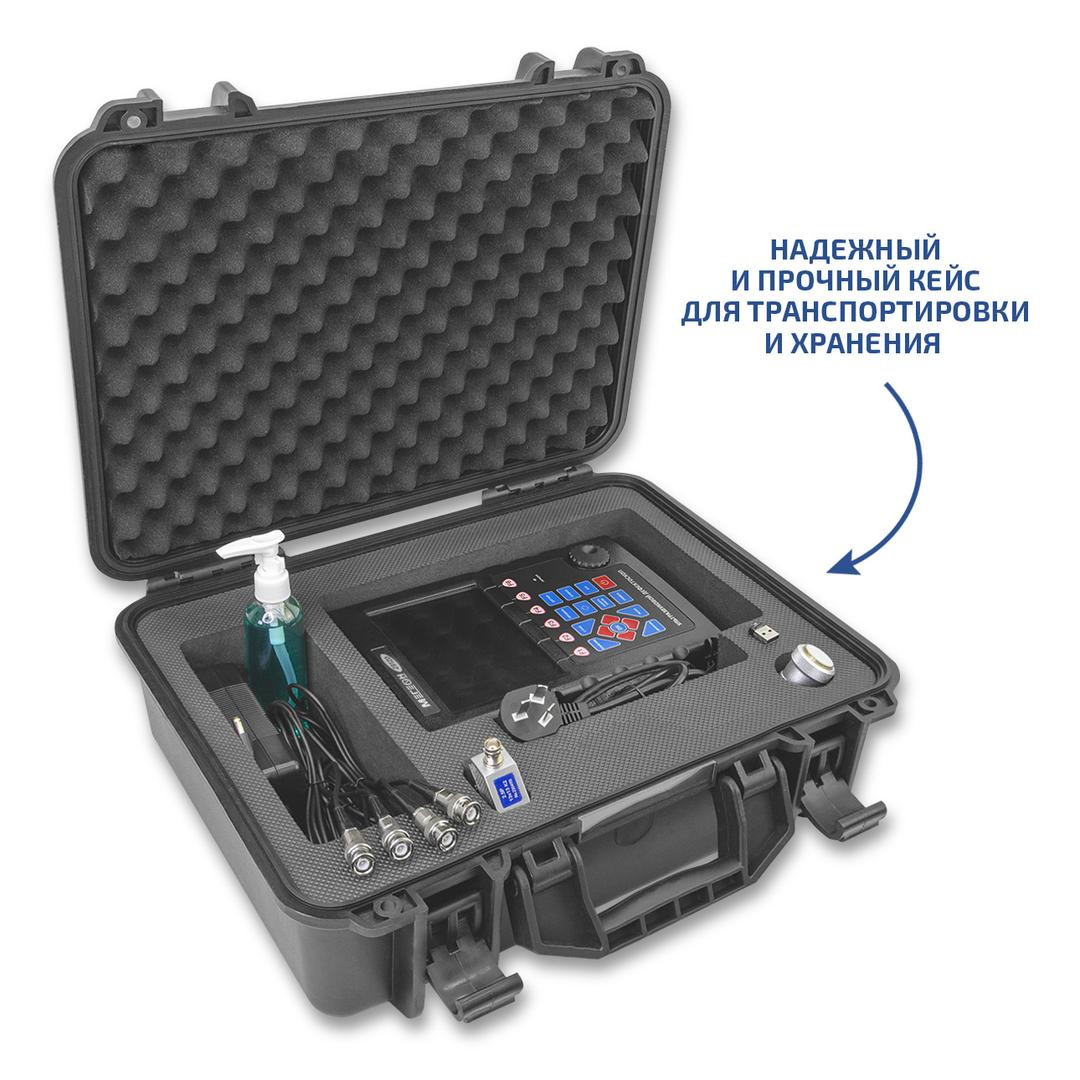

Кейс для хранения и переноски — 1 шт.
Руководство по эксплуатации — 1 экз.

Выберите ультразвуковой дефектоскоп МЕГЕОН 29120 для точного неразрушающего контроля. Получите подробную консультацию и оформите заказ на сайте.
