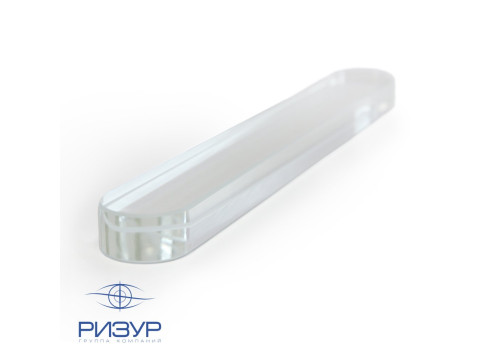

Плоские стекла для указателей уровня РИЗУР
- Изготовлены из боросиликатного термически закалённого стекла
- Соответствуют ГОСТ 1663-2016 и DIN 7081
- Транспарантные (гладкие) и рефлексионные (рифленые) исполнения
- Максимальная рабочая температура до 300 °C
- Используются при давлении пара до 16 МПа (гладкие) и до 3,5 МПа (рифленые)
- Слюдяные прокладки для защиты при давлении выше 3,5 МПа
- Широкий ассортимент стандартных размеров
- Возможность поставки уплотнительных прокладок для герметизации
Плоские водоуказательные гладкие стекла (стекла Дюренса) и рифленые стекла (стекла Клингера) изготавливаются из боросиликатного термически закаленного стекла. Они предназначены для установки в указателях уровня жидкости РИЗУР-НБК-ГЛАСС и аналогичных приборах.
Водоуказательные гладкие и рифленые стекла — бесцветные, прозрачные, соответствуют ГОСТ 1663-2016 и DIN 7081.
| Транспарантные стекла | Рефлексионные стекла |
|
|
|

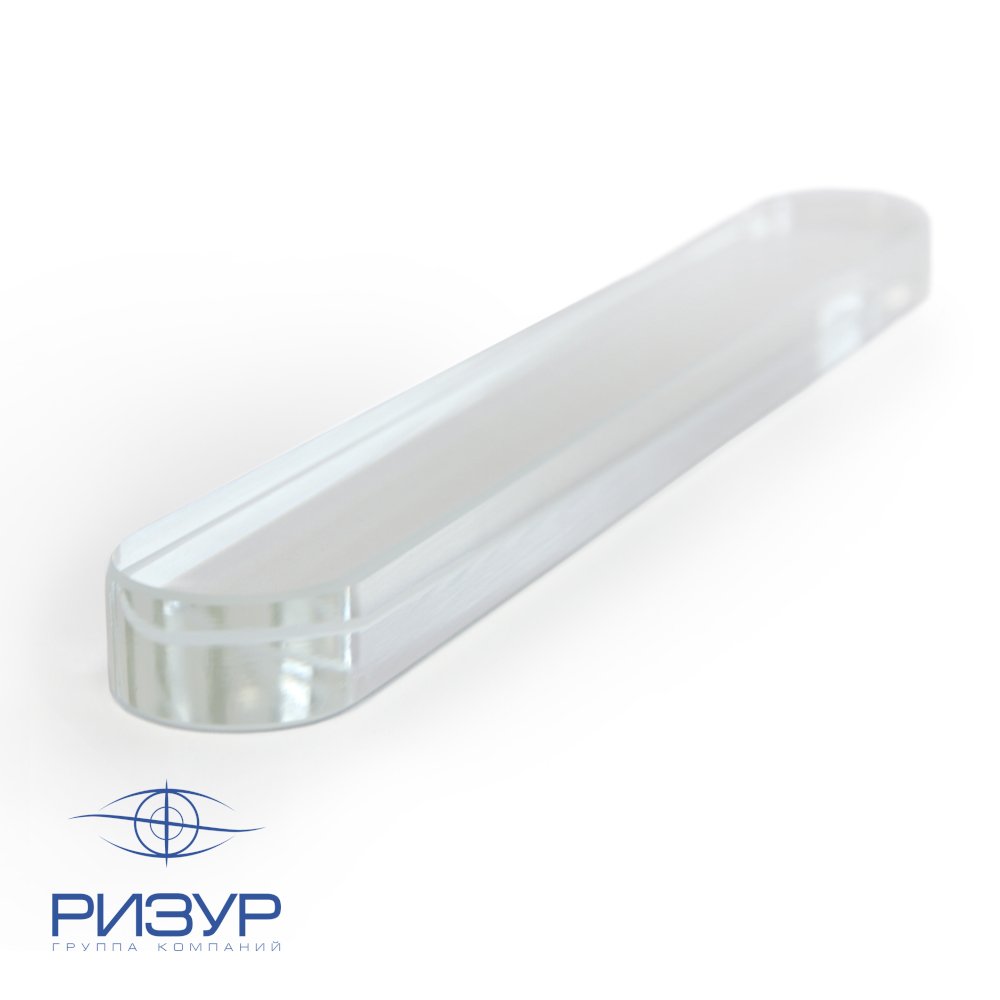

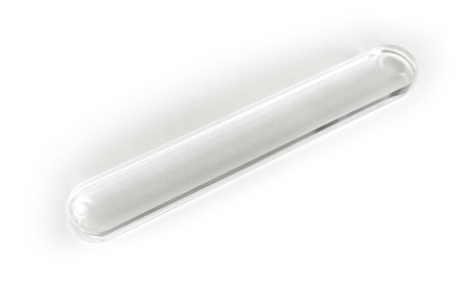

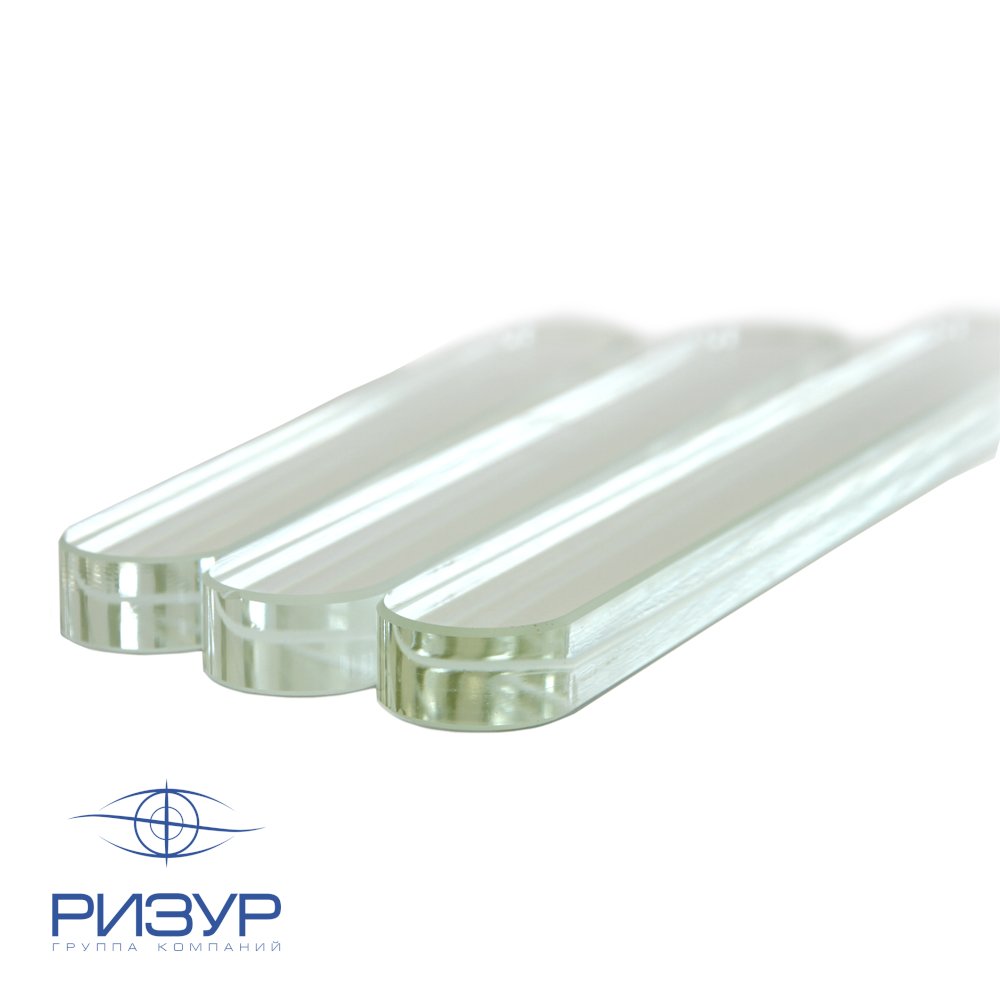

Транспарантные стекла (гладкие или стекла Дюренса) представляют собой полированные гладкие поверхности – смотровую и противоположную (параллельную) смотровой
Стекла Дюренса применяют, в том числе в таком оборудовании, как:
-
паровые котлы, где давление пара достигает 3,5 МПа включительно,
-
паровые котлы, где давление пара от 3,5 до 12 МПа включительно,
-
сосуды с нефтепродуктами, где давление пара не более 16 МПа включительно, температура до 100°С.
При определенных эксплуатационных условиях (давлении более 3,5 МПа) для предохранения от агрессивных воздействий пара и воды на гладкие стекла устанавливаются слюдяные прокладки (по ГОСТ 13752).

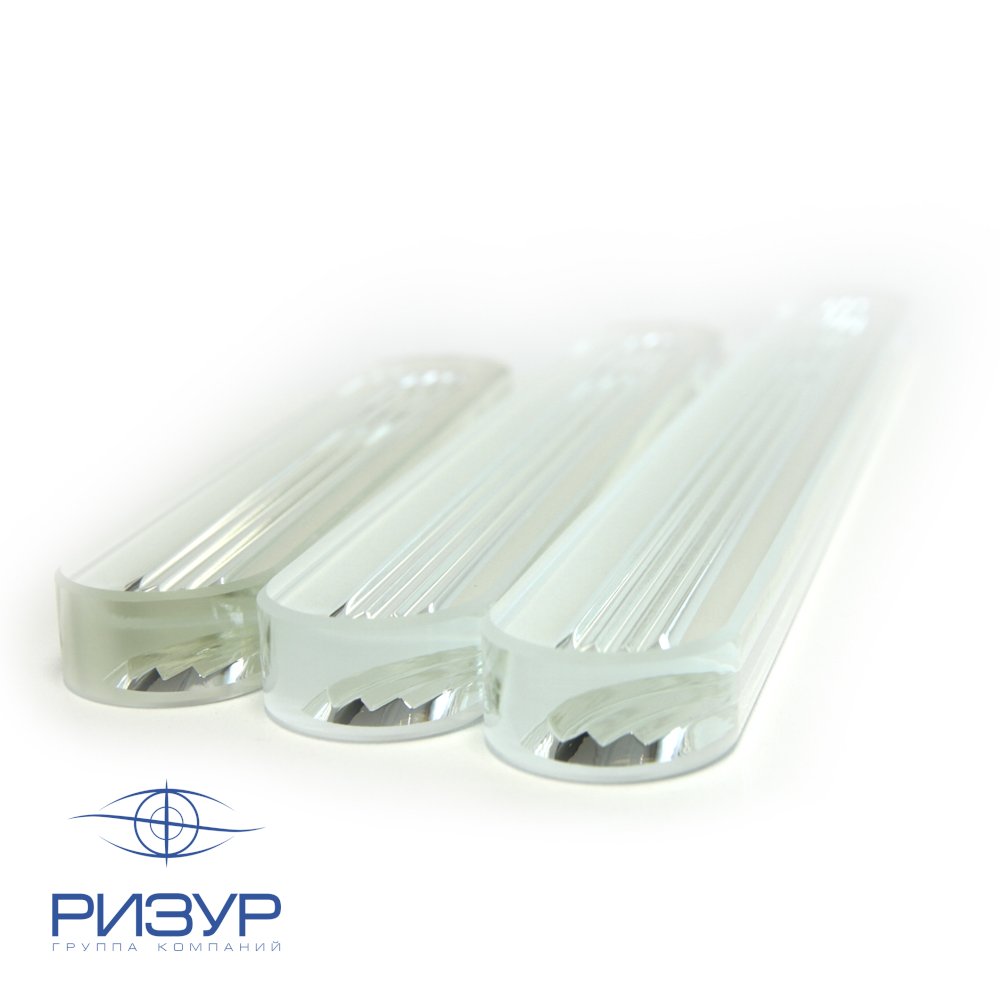

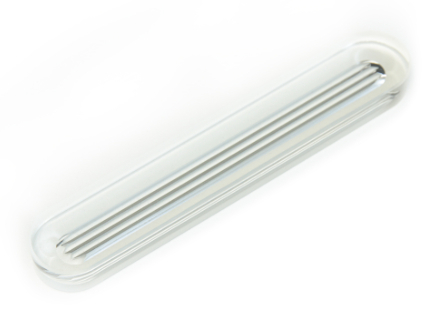

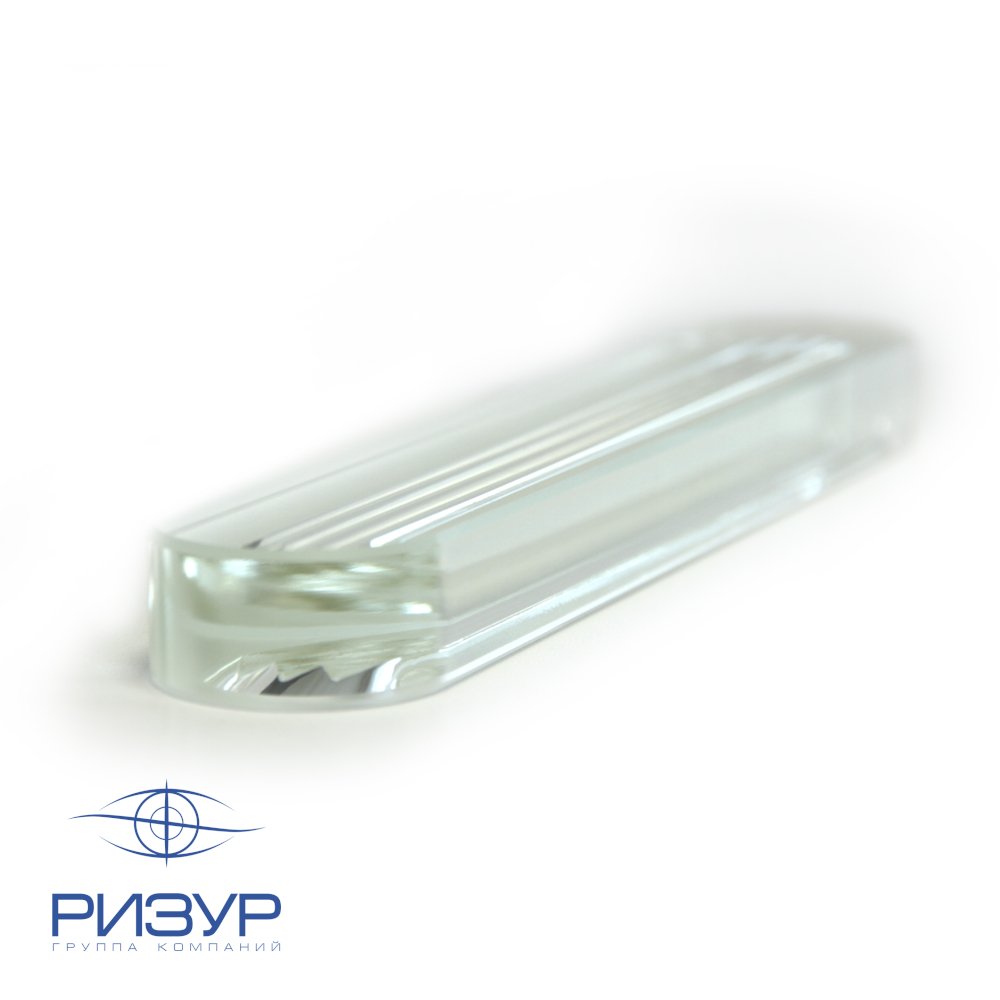

Рефлексионные стекла (рифленые или стекла Клингера) представляют собой гладкую полированную смотровую поверхность и противоположную (параллельную) смотровой — шлифованную поверхность, имеющую четыре продольные призматические риски.
Плоские водоуказательные гладкие и рифленые стекла используются в таких установках, как элеваторы, котлы, резервуары, цистерны, печи, сушки, мешалки и т.д.
Стекла Клингера применяют в паровых котлах, где давление пара не превышает 3,5 МПа включительно.
Максимально допустимые рабочие температуры для непрерывной эксплуатации гладких (транспарантных) и рифленых (рефлексионных) стекол до 300 °С.
По требованию заказчика ООО "НПО РИЗУР" поставляет стекла различных размеров в соответствии с ГОСТ 1663-2016 и DIN 7081: 1999-05.
Также при необходимости в комплекте с водоуказательными гладкими и рифлеными стеклами для герметизации разъемных соединений поставляются уплотнительные прокладки из различных материалов.
Технические характеристики
Размеры водоуказательных гладких (транспарантных) стекол
| Длина, L, мм | Ширина, B, мм | Толщина, S, мм
|
| 140 | 30 | 15 |
| 140 | 34 | 17 |
| 160 | 34 | 17 |
| 165 | 30 | 15 |
| 165 | 34 | 17 |
| 190 | 30 | 15 |
| 190 | 34 | 17 |
| 220 | 30 | 15 |
| 220 | 34 | 17 |
| 250 | 30 | 15 |
| 250 | 34 | 17 |
| 280 | 30 | 15 |
| 280 | 34 | 17 |
| 320 | 30 | 15 |
| 320 | 34 | 17 |
| 340 | 30 | 15 |
| 340 | 34 | 17 |
| 370 | 34 | 17 |
| 400 | 34 | 17 |
Размеры водоуказательных рифленых (рефлексионных) стекол
| Длина, L, мм | Ширина, B, мм | Толщина, S, мм |
| 140 | 30 | 15 |
| 140 | 34 | 17 |
| 160 | 34 | 17 |
| 165 | 30 | 15 |
| 165 | 34 | 17 |
| 190 | 30 | 15 |
| 190 | 34 | 17 |
| 220 | 30 | 17 |
| 220 | 34 | 17 |
| 250 | 30 | 17 |
| 250 | 34 | 17 |
| 280 | 30 | 17 |
| 280 | 34 | 17 |
| 320 | 30 | 17 |
| 320 | 34 | 17 |
| 340 | 30 | 17 |
| 340 | 34 | 17 |
| 370 | 34 | 17 |
| 400 | 34 | 17 |
Допустимые отклонения сторон (гладкого и рифленого стекол) от параллельности при различных показателях давлении
| Давление | Отклонение толщины по длине стекла, мм | Отклонение толщины по ширине стекла, мм | Отклонение по ширине стекла, мм |
| до 3,5 МПа включительно | 0,9 | 0,5 | 1 |
| от 3,5 МПа до 16 МПа включительно | 0,4 | 0,4 | 1 |
