Емкостной уровнемер РИЗУР-121У
- Предназначен для контроля уровня жидких сред
- Максимальное давление 4,0 МПа
- Аналоговый выход 4-20 мA
- Погрешность измерения: не более 1,5 %
- Взрывозащищенное исполнение
- Максимальная длина чувствительного элемента до 20000 мм
- Материалы, контактирующие со средой изготовлены из нержавеющей стали и фторопласта Ф4
Емкостной уровнемер РИЗУР-121У предназначен для непрерывного контроля уровня жидкости в различных резервуарах. Имеет моноблочное исполнение, состоящее из чувствительного элемента и электронного блока. Уровнемеры не имеют подвижных механических частей и поэтому не подвержены механическому износу.
Назначение и область применения
Емкостной уровнемер РИЗУР-121У предназначен для контроля уровня жидких сред в открытых или закрытых, в том числе, находящихся под давлением емкостях в технологических установках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслей промышленности. Уровнемер является средством автоматизации и не относится к средствам измерения. Элементы уровнемера, контактирующие с контролируемой жидкостью, изготовлены из нержавеющей стали и фторопласта Ф4. Уровнемер преобразует значение электрической ёмкости, образованной между чувствительным элементом и электропроводной стенкой резервуара (стержневое исполнение) или трубкой, входящей в состав чувствительного элемента, (коаксиальное исполнение) в унифицированный выходной сигнал типа «токовая петля 4-20 мА» или протокол HART.
Уровнемеры могут использоваться в системах автоматического контроля, регулирования и управления технологическими объектами, в других устройствах автоматики, работающих с сигналами типа «токовая петля 4-20 мА» или протокол HART. Уровнемер соответствует требованиям, изложенным в «Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», и допускает эксплуатацию во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей газов и паров с воздухом, отнесенных к категории IIС (ГОСТ 31610.0-2019). По требованиям взрывозащиты конструкция уровнемера соответствует ГОСТ IEC 60079-1-2013 как электрооборудование повышенной надежности против взрыва с видом взрывозащиты «d – взрывонепроницаемая оболочка» или ГОСТ 31610.11-2014 (IEC 60079-2011) с видом взрывозащиты «искробезопасная электрическая цепь «ia».
Устройство и принцип работы

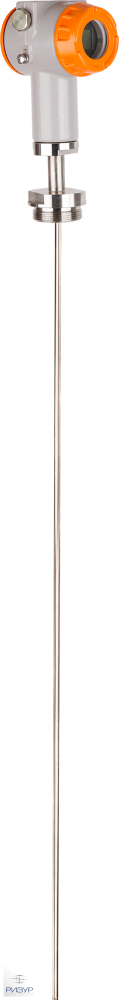

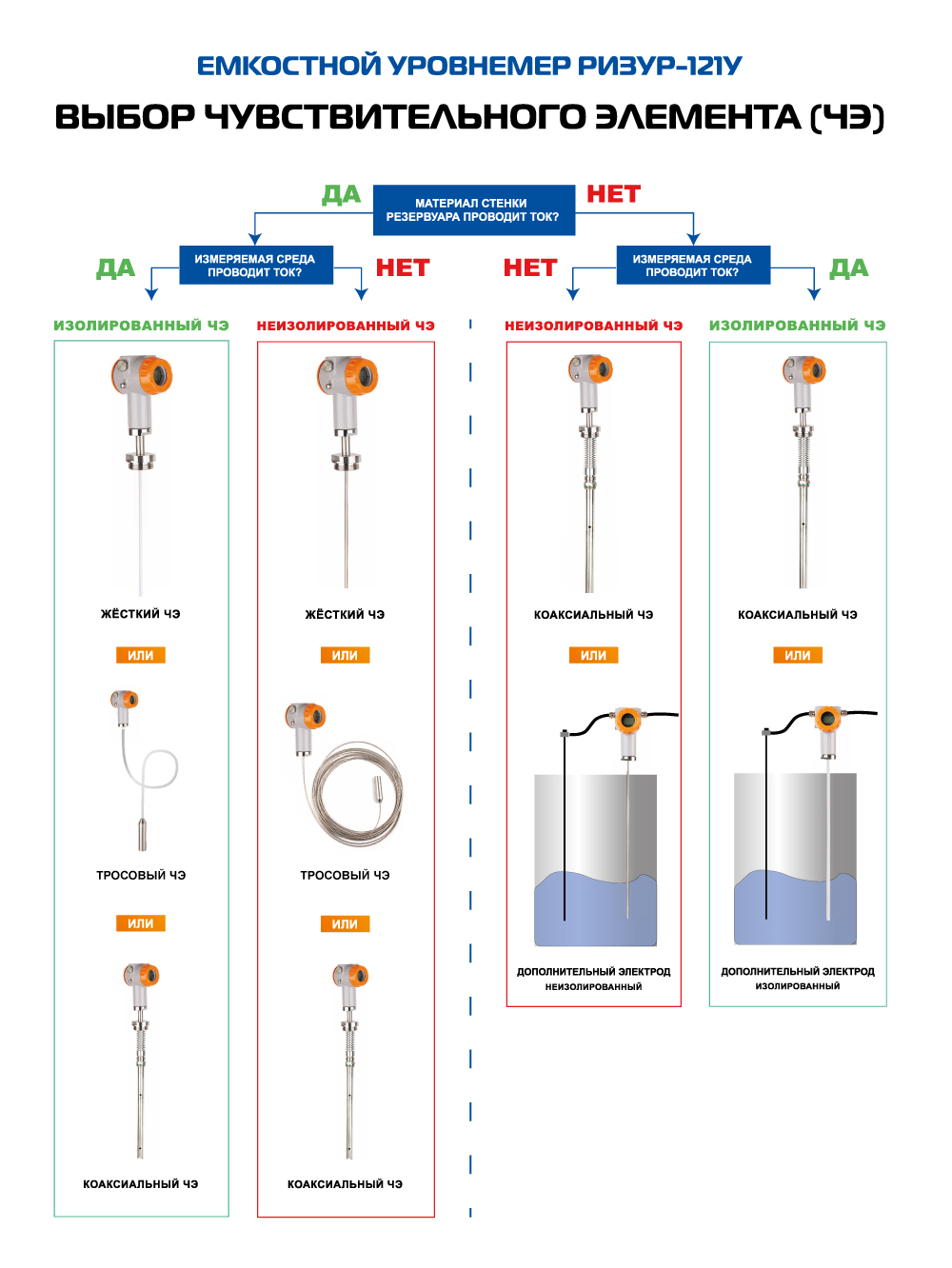

Корпус и крышка уровнемера изготовлен из алюминиевого сплава методом литья. Под крышкой размещен клеммный блок для подключения коммутирующего кабеля. Кабель вводится в корпус через кабельный ввод с сальниковым уплотнением. В зависимости от исполнения погружная часть уровнемера представляет собой стержень либо покрытый трубкой из фторопласта марки Ф4 (изолированное исполнение), либо без покрытия (неизолированное исполнение). Изолированное предназначено для работы с электропроводными средами (например, водные растворы). Неизолированное исполнение предназначено для работы с диэлектрическими средами (например, жидкие углеводороды). Для уровнемеров стержневого исполнения (изолированного и неизолированного) требуется установка в резервуар из электропроводного материала.

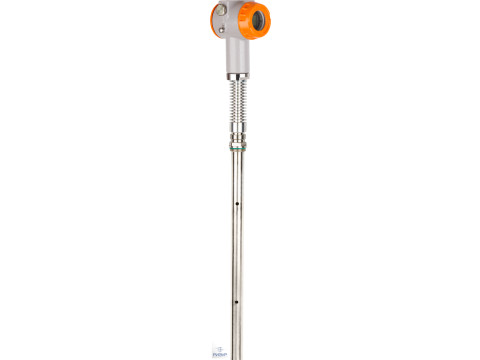

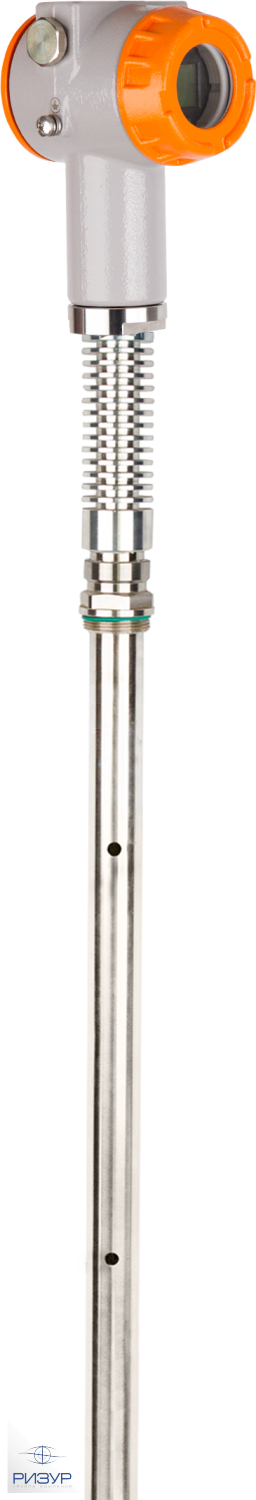

Уровнемеры коаксиального исполнения работоспособны как в диэлектрических резервуарах, так и из электропроводного материала. Стержень чувствительного элемента и стенка резервуара из электропроводного материала (или наружная трубка коаксиального исполнения) образуют электроды конденсатора, электрическая емкость которого пропорциональна уровню измеряемой среды. Электронный блок уровнемеров преобразует указанную выше емкость в выходной сигнал от 4 до 20 мА или HART. На величину измеренной емкости оказывают влияние диэлектрическая проницаемость измеряемой среды и расстояние от стержня чувствительного элемента до стенки резервуара. По этой причине, перед вводом в эксплуатацию уровнемеры должны быть откалиброваны по месту установки по методике, приведенной в приложении В. Для герметичного крепления уровнемера на объекте используются уплотняемые прокладкой фланцевые или штуцерные соединения.
Технические характеристики
| Корпус уровнемера | Алюминиевый сплав |

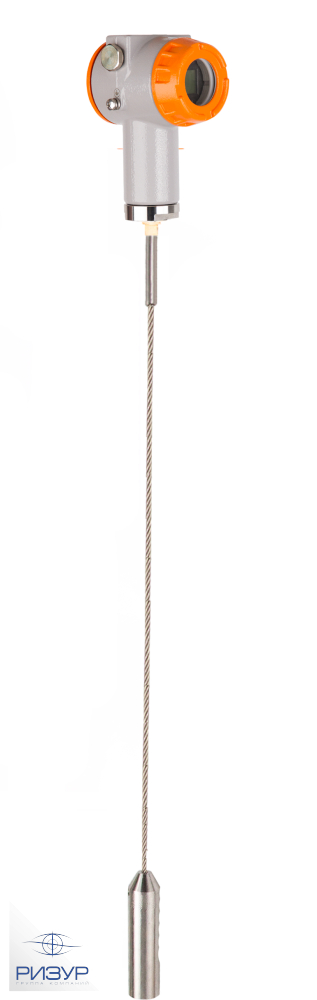

| Тип чувствительного элемента | Стержневой изолированный Стержневой неизолированный Коаксиальный изолированный Коаксиальный неизолированный Гибкий изолированный Гибкий неизолированный |
| Материал, контактирующий с рабочей средой | Нержавеющая сталь 12Х18Н10Т, AISI 316L, фторопласт Ф4 |
| Длина чувствительного элемента, мм | от 230 до 3000 (более 3000 - гибкий) |
| Неконтролируемая зона сверху, мм | 40 |
| Неконтролируемая зона снизу, мм | 40 |
| Потребляемая мощность, Вт, не более | 1,5 |
| Погрешность измерения, % | 0,8 |
| Температура окружающей среды при эксплуатации, °С | -40…. +60 -60…. +75 (с термочехлом) |
| Давление, МПа | До 1 / 1,6 / 2,5 / 4,0 |
| Сопротивление изоляции, МОм, не менее | 20 |
| Тип присоединения процесса | Резьбовое - штуцер G1“ Резьбовое - штуцер G3/4“ Резьбовое - штуцер М20х1,5 Резьбовое - штуцер М27х1,5 Резьбовое - накидная гайка M30x2 Резьбовое - накидная гайка G3/4“ Ф(I/DN/PN) Фланцевое присоединение (I – исполнение фланцевых соединений соответствующих ГОСТ, DN – условный проход, PN – давление) |
| Диэлектрическая проницаемость измеряемой среды | > 2.0 |
| Напряжение питания | 24 В |
| Электрическое присоединение | кабельный ввод М20х1,5 |
| Электропрочность изоляции, В, не менее | 500 |
| Выходной сигнал | Токовая петля 4-20 мА/HART |
| Маркировка взрывозащиты | 0 Ex ia IIC T6…Т5 Ga X 1 Ex ib IIC Т6…Т5 Gb X 1 Ex db IIC Т6…Т5 Gb X 1 Ex db [ia Ga] IIC Т6…Т5 Gb X Без взрывозащиты |
| Степень защиты по ГОСТ 14254 | IP65 или IP67 или IP68 |
| Средняя наработка на отказ, час, не менее | 14 000 |
| Средний срок службы, лет | 10 |

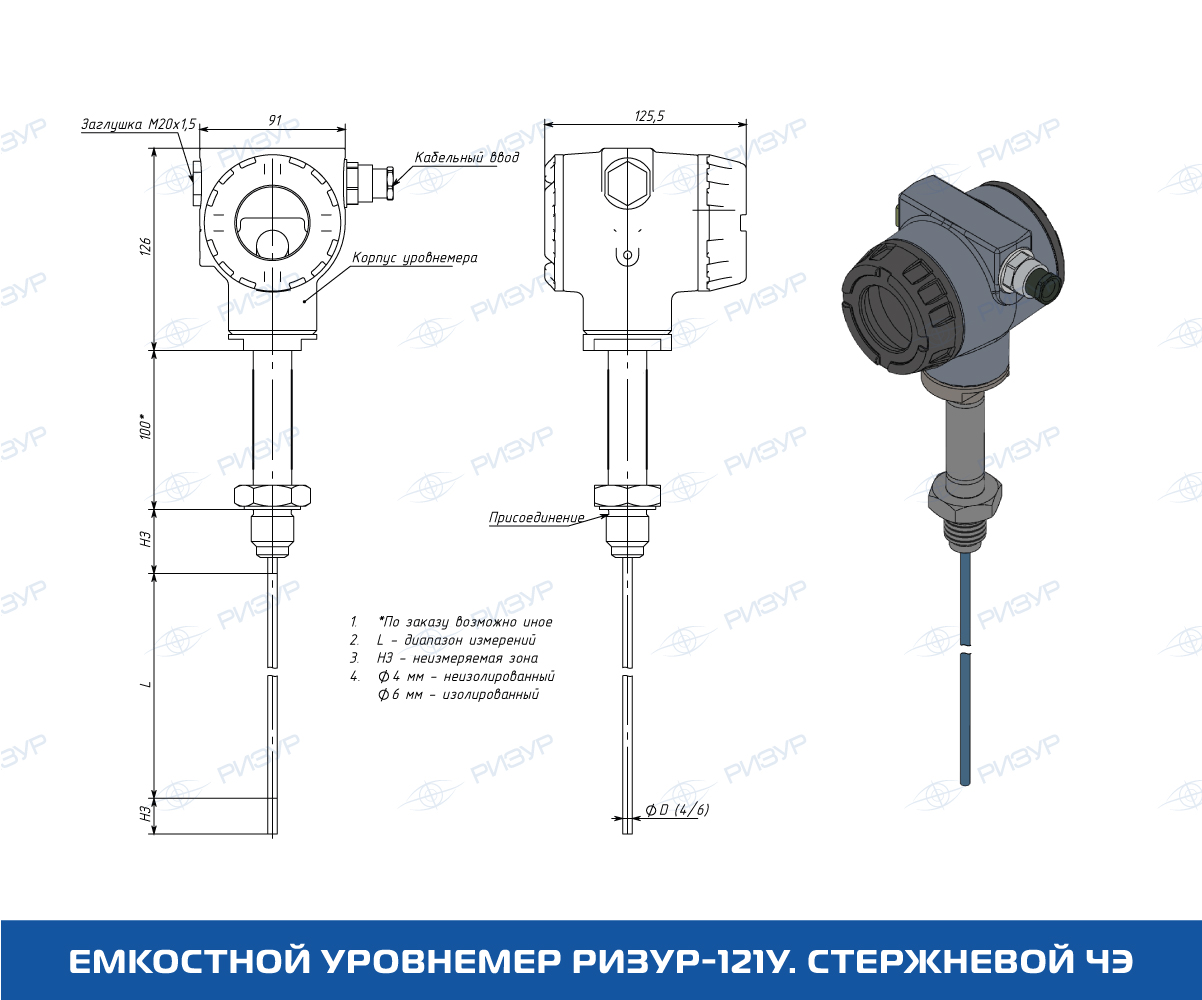

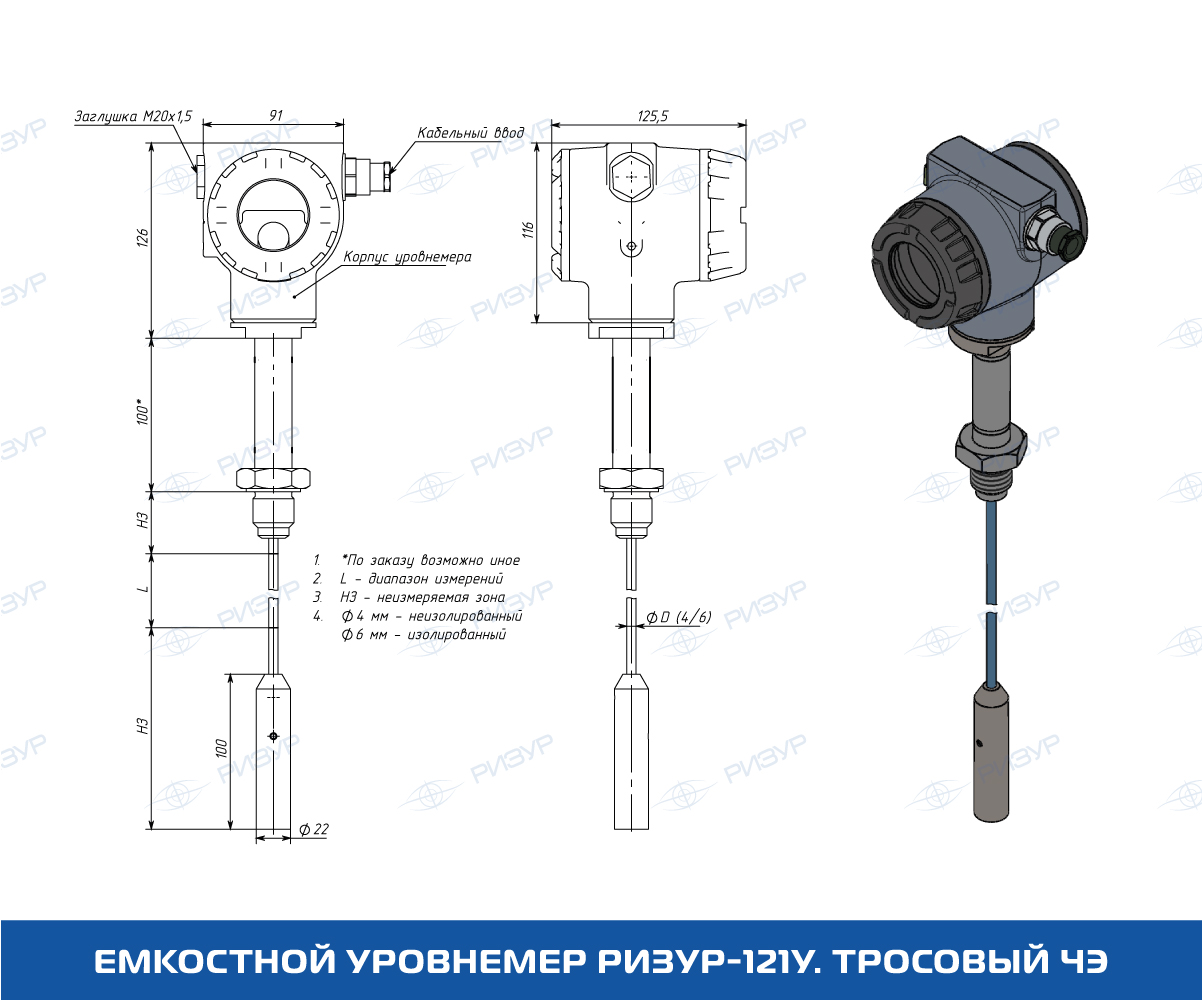

Чертежи
