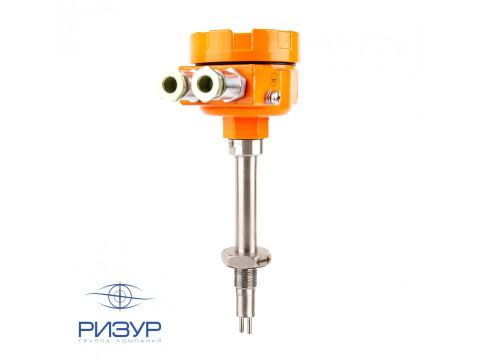

Сигнализатор уровня и потока термодифференциальный РИЗУР-200

РИЗУР-200 — взрывозащищенный, двухканальный, термодифференциальный сигнализатор уровня и потока с релейным выходным сигналом. Каждый канал имеет возможность индивидуальной настройки срабатывания, что позволяет использовать данный сигнализатор для определения раздела фаз измеряемой среды (например воздух/масло/вода). РИЗУР-200 эксплуатируется в жидких и газообразных средах технологических установок различной конфигурации в химической, металлургической, пищевой, нефтегазовой, электроэнергетической, топливной промышленностях. Сигнализаторы РИЗУР-200 — это современные приборы, сочетающие в себе надежность, качество, многофункциональность, осуществляющие работу с помощью теплового термодифференциального метода.

Назначение и область применения

РИЗУР-200 —сигнализатор уровня и потока, который используют для контроля уровня, раздела, а также расхода сред. РИЗУР-200 применяется в цистернах, резервуарах, емкостях, баках, трубопроводах для автоматизации технологических процессов и подходит для жидких и газообразных сред, а также сред с высокой вязкостью и наличием твердых частиц. Сигнализаторы эксплуатируются в химической, металлургической, пищевой, нефтегазовой, электроэнергетической, топливной промышленностях. РИЗУР-200 — это современные приборы, сочетающие в себе надежность, качество, многофункциональность, осуществляющ

Производственные ресурсы «НПО РИЗУР» позволяют проводить весь цикл мероприятий по выпуску и реализации взрывозащищенных сигнализаторов уровня и потока РИЗУР-200. Каждый производственный этап контролируется отделом качества компании. Реле потока жидкости и газа РИЗУР-200 производства ООО "НПО РИЗУР" имеют все необходимые сертификаты, выпускаются согласно международным стандартам ISO 9001 и требованиям нормативно-технической документации, разработанной на предприятии. Возможно изготовление данных приборов в специальном исполнении по техническим требованиям заказчика.

Устройство и принцип работы

РИЗУР-200 представляет собой моноблочную конструкцию, состоящую из:

1. корпуса с крышкой, в которой расположено светопропускающее окно для световой индикации;

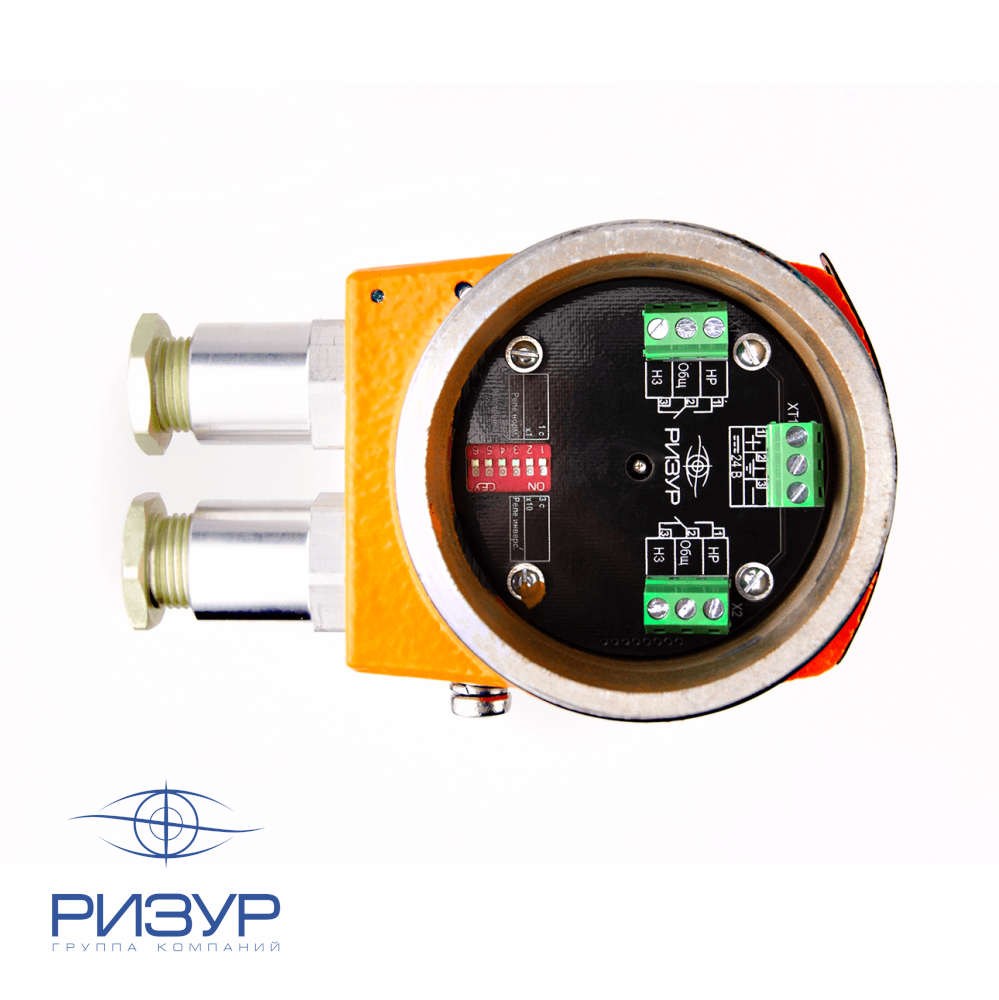

2. электронного блока преобразователя, расположенного внутри корпуса;
3. штуцера или фланца для подключения к объекту контроля;

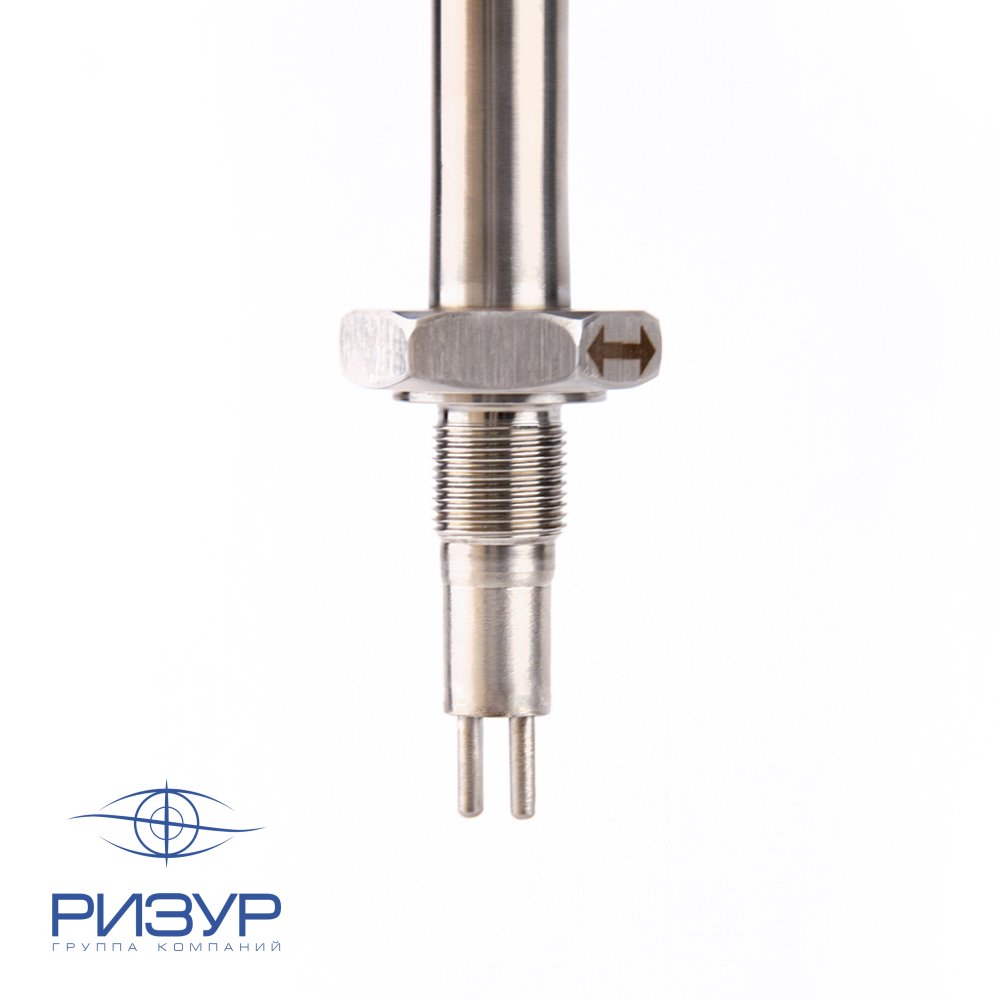

4. стержневого цилиндрического чувствительного элемента.

Принцип работы термодифференциального взрывозащищенного сигнализатора уровня и потока  РИЗУР-200 (термоанемометрического датчика) основывается на контроле разности температур термометров сопротивлений, находящихся в контролируемой среде.

Активный термометр сопротивления подогревается выше температуры контролируемой среды на заданное значение. Пассивный термометр измеряет температуру контролируемой среды. Разница температур пропорциональна значениям расхода, плотности, скорости потока и т.д. в зависимости от условий применения сигнализатора.

Модификации РИЗУР-200

Сигнализаторы могут использоваться для контроля нескольких физических параметров контролируемых сред. В зависимости от модификации сигнализатор серии РИЗУР-200 может выполнять несколько видов контроля:

1. Контроль уровня жидкости по одному каналу (контроль границы раздела двух сред: жидкость/газ);
2. Контроль уровня жидкостей по двум каналам (контроль границ разделов трех сред: жидкость/жидкость/газ);
3. Контроль скорости потока по одному каналу (контроль наличия/отсутствия потока);
4. Контроль скорости потока по двум каналам (контроль скорости потока);
5. Контроль уровня жидкости по одному каналу и контроль скорости потока по одному каналу.

При указанных выше видах контроля достижение заданных значений контролируемого параметра сопровождается сигналами светодиодных индикаторов.

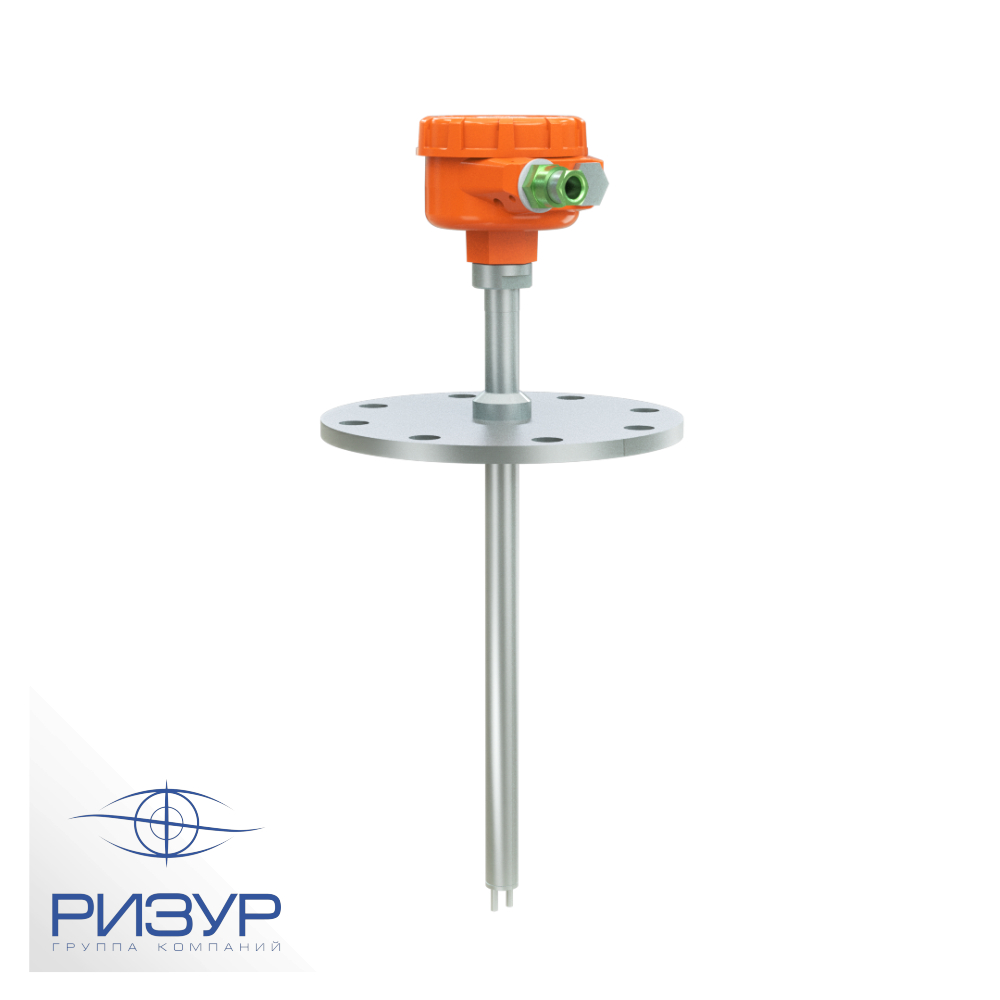

РИЗУР-200 с фланцевым присоединением

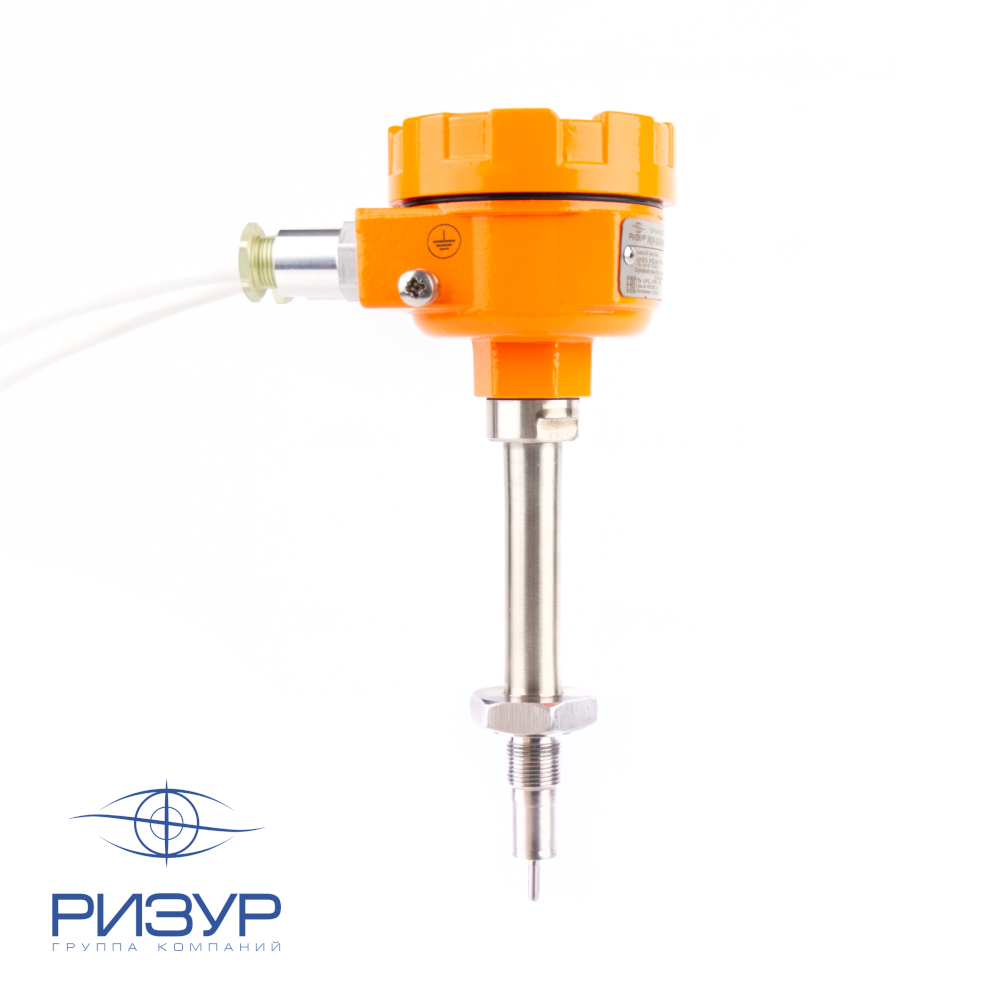

РИЗУР-200 с резьбовым присоединением

Технические характеристики
