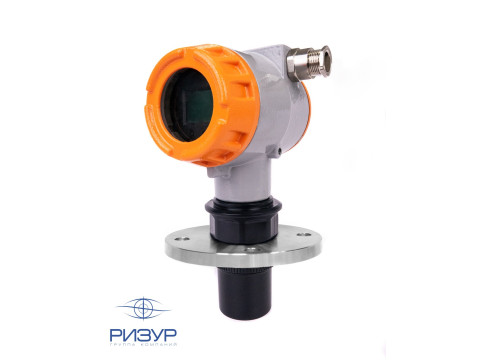

Уровнемер бесконтактный ультразвуковой РИЗУР-2090

РИЗУР-2090 — ультразвуковой бесконтактный уровнемер, предназначенный для контроля уровня жидкости в открытых или закрытых, находящихся под давлением емкостях в технологических установках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслях промышленности. РИЗУР-2090 также может использоваться для измерения и индикации уровня большинства жидкостей независимо от изменений условий параметров измеряемой среды, таких как плотность, электропроводность, температура, давление.

Уровнемер выпускается по ТУ 26.51.52-001-12189681-2018, имеет сертификат соответствия требованиям Технического регламента Таможенного союза "О безопасности оборудования для работы во взрывоопасных средах" ЕАЭС RU C-RU.HB82.B.00077/22.

Назначение и область применения

Бесконтактный ультразвуковой уровнемер РИЗУР-2090 производства ООО "НПО РИЗУР" предназначен для измерения и индикации уровня различных жидкостей. Уровнемер используется в системах автоматического контроля, регулирования и управления технологическими объектами, устройствах автоматики, принимающих сигналы постоянного тока.

РИЗУР-2090 подходит для эксплуатации во взрывоопасных зонах, где возможно образование взрывоопасных смесей газов и паров с воздухом.

Уровнемер РИЗУР-2090 не соприкасается с контролируемой средой, поэтому может эксплуатироваться с загрязненными и вязкими средами, а также со средами, при работе с которыми требуется соблюсти особые санитарные условия.

Уровнемер преобразует измеренный уровень в аналоговый выходной сигнал постоянного тока в диапазоне от 4 до 20 мА.

На работу прибора не влияют изменения параметров измеряемой среды, таких как плотность, электропроводность, температура, давление, вязкость.

Уровнемер монтируется вертикально через соединительный штуцер (фланец), который соединяется с ответной частью резервуара. При выборе места расположения уровнемера следует учитывать, что находящиеся в емкости конструкции (мешалки, лестницы, нагреватели и т.д.) могут вызывать ложные отражения, искажающие полезный сигнал. Необходимо выбирать  монтажное положение датчика, при котором, на пути распространения сигнала до поверхности контролируемой среды, не окажется препятствий.

Устройство и принцип работы

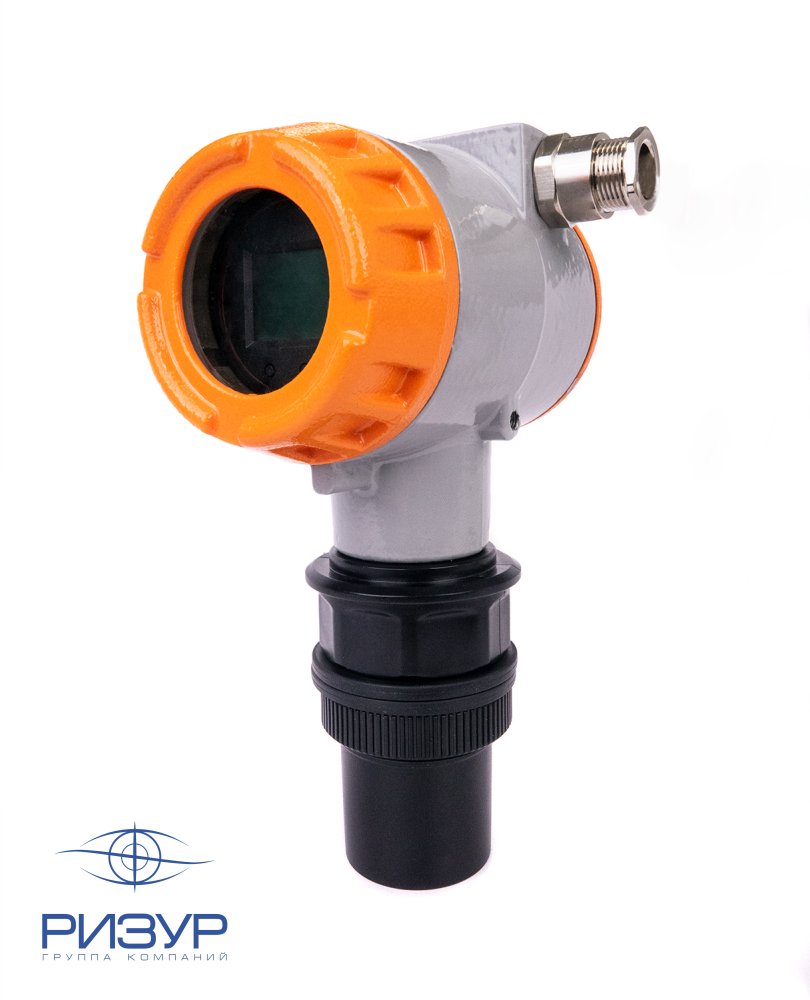

РИЗУР-2090 представляет собой моноблочную конструкцию. Корпус и крышка уровнемера изготовлены из алюминиевого сплава методом литья. Под крышкой размещены индикатор и электронный блок с клеммными колодками для присоединения кабеля, который вводится в корпус через кабельный ввод с сальниковым уплотнением. На крышке уровнемера находится светопропускающая часть для индикатора (опция), отображающего уровень контролируемой среды.

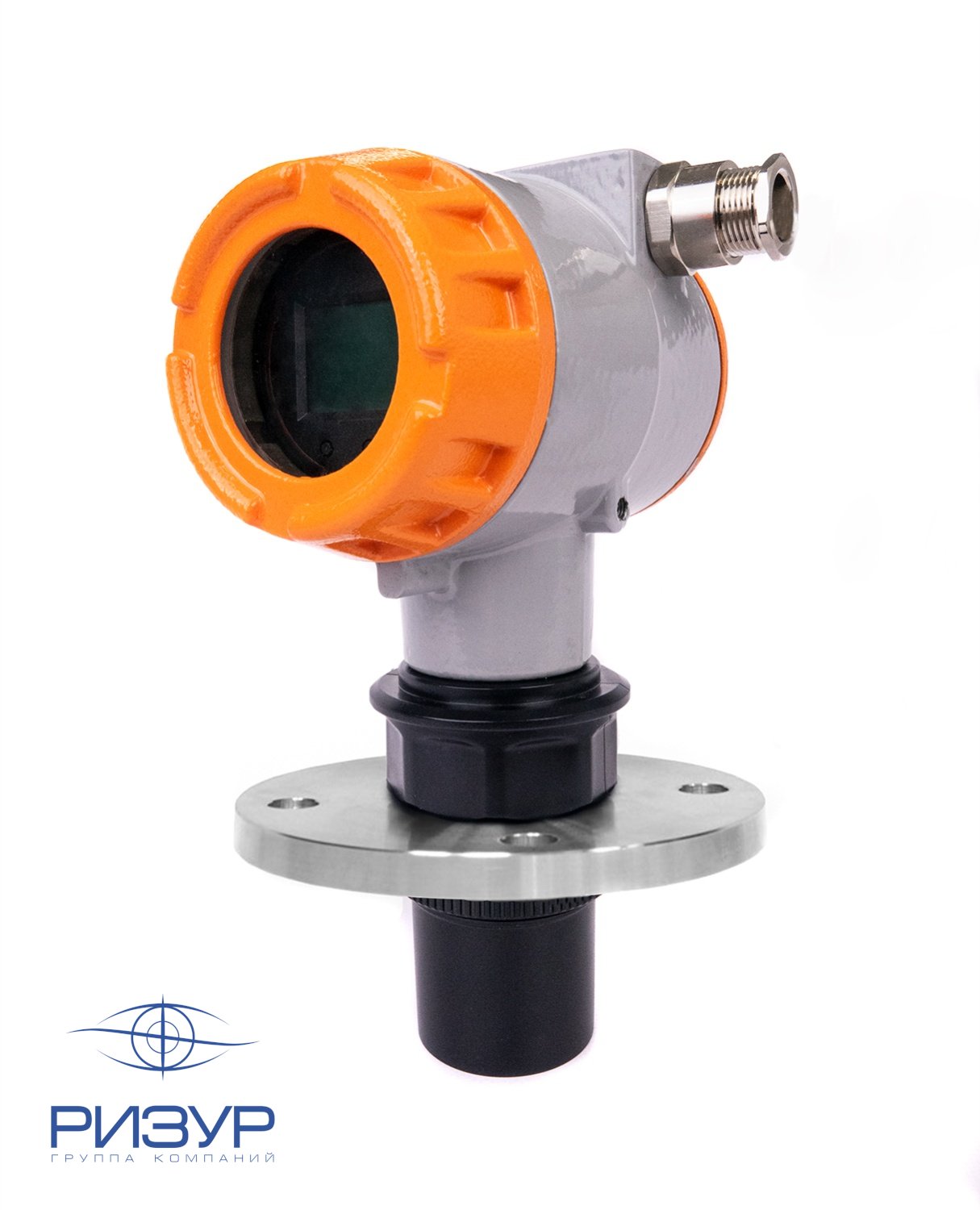

Герметично закрепить уровнемер на объекте возможно с помощью фланцевых соединений, уплотняемых прокладкой.

Работа уровнемера основана на технологии измерения времени прохождения ультразвукового сигнала от электронного блока до отражающей поверхности и обратно. Электронный блок формирует ультразвуковой сигнал в направлении контролируемой среды, отражаясь от поверхности, он принимается электронным блоком, в котором происходит измерение времени прохождения сигнала и преобразование в выходной сигнал в диапазоне от 4 до 20 мА.

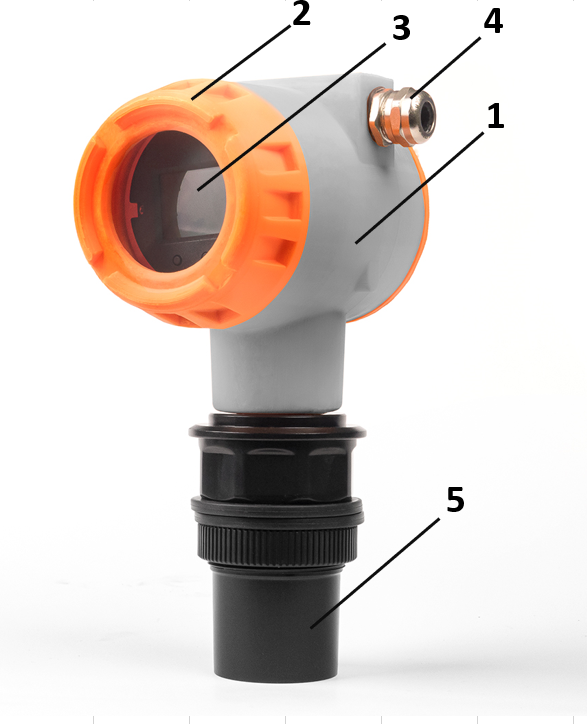

Корпус (1) и крышка (2) изготовлены из алюминиевого сплава методом литья. Под крышкой размещен электронный блок с дисплеем (3).
Кабель вводится в корпус через кабельный ввод (4) с сальниковым уплотнением.
Погружная часть представляет собой ЧЭ из пластмассы (5).
