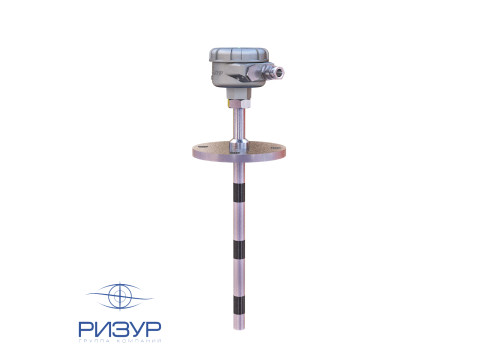

Сигнализатор уровня кондуктометрический РИЗУР-300
- Широкий выбор конструктивных исполнений — моноблочное, раздельное и DIN-исполнение для гибкости монтажа и эксплуатации.
- Эксплуатация во взрывоопасных зонах — модели с различными видами взрывозащиты, включая искробезопасные цепи и взрывонепроницаемые оболочки.
- Работа с различными электропроводными жидкостями — возможность настройки под среды с разной электропроводностью.
- Высокая чувствительность и устойчивость к электромагнитным помехам.
- Универсальные варианты присоединения и длины чувствительных элементов — исполнение с жесткими или тросовыми ЧЭ длиной до 22 м.
- Надежность и длительный срок службы — срок эксплуатации до 10 лет с высокой стабильностью работы.

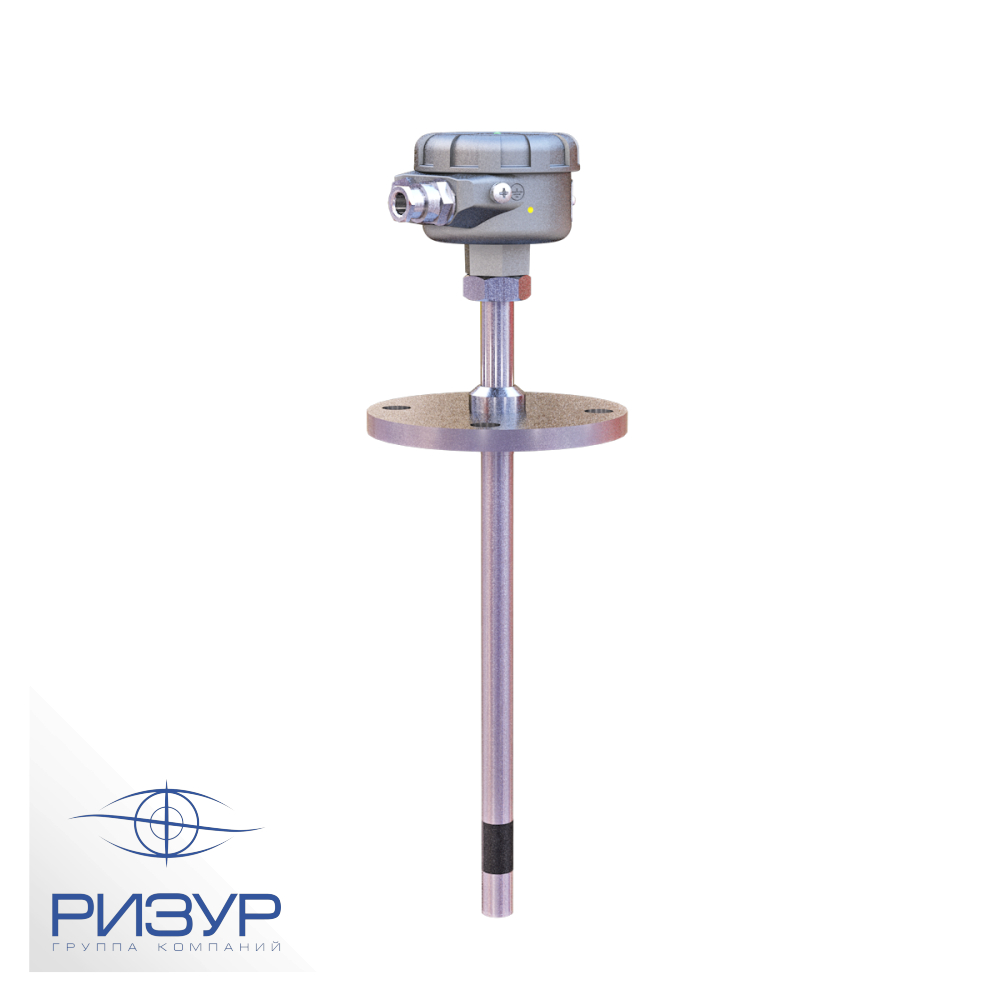

РИЗУР-300 — мультифункциональные кондуктометрические сигнализаторы уровня. Сигнализаторы серии РИЗУР-300 в различных вариантах исполнения имеют моноблочную конструкцию — РИЗУР-300-МБ, раздельную конструкцию — РИЗУР-300-РИ, раздельную конструкцию с креплением корпуса на DIN рейку — РИЗУР-300-РИ-DIN.
В отличие от аналогичных кондуктометрических сигнализаторов РИЗУР-300 МБ, имеют различный вид взрывозащиты: искробезопасная цепь и взрывонепроницаемая оболочка. Могут эксплуатироваться во взрывоопасных зонах помещений, и технологических установок.
Назначение
Мультифункциональные сигнализаторы серии РИЗУР-300 производства «НПО РИЗУР» предназначены для измерения электропроводных жидкостей в установленных пределах, причем сигнализацию, контроль и поддержание уровня сред возможно осуществлять максимум в десяти точках в одном или нескольких резервуарах одновременно. Приборы серии РИЗУР-300 могут осуществлять работу под напряжением питания, определяемым при заказе.
РИЗУР-300 используется также для регулирования уровня подтоварной воды и оповещения о снижении ее количества ниже допустимой нормы.
Мультифункциональные сигнализаторы (датчики реле-уровня) РИЗУР-300 эксплуатируются в различных отраслях промышленности на технологических установках, в системах и устройствах автоматики.
Устройство и принцип работы
Мультифункциональные сигнализаторы серии РИЗУР-300 выпускаются в нескольких вариантах исполнения:

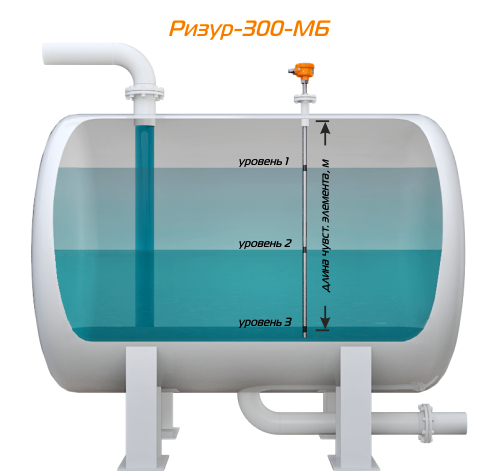

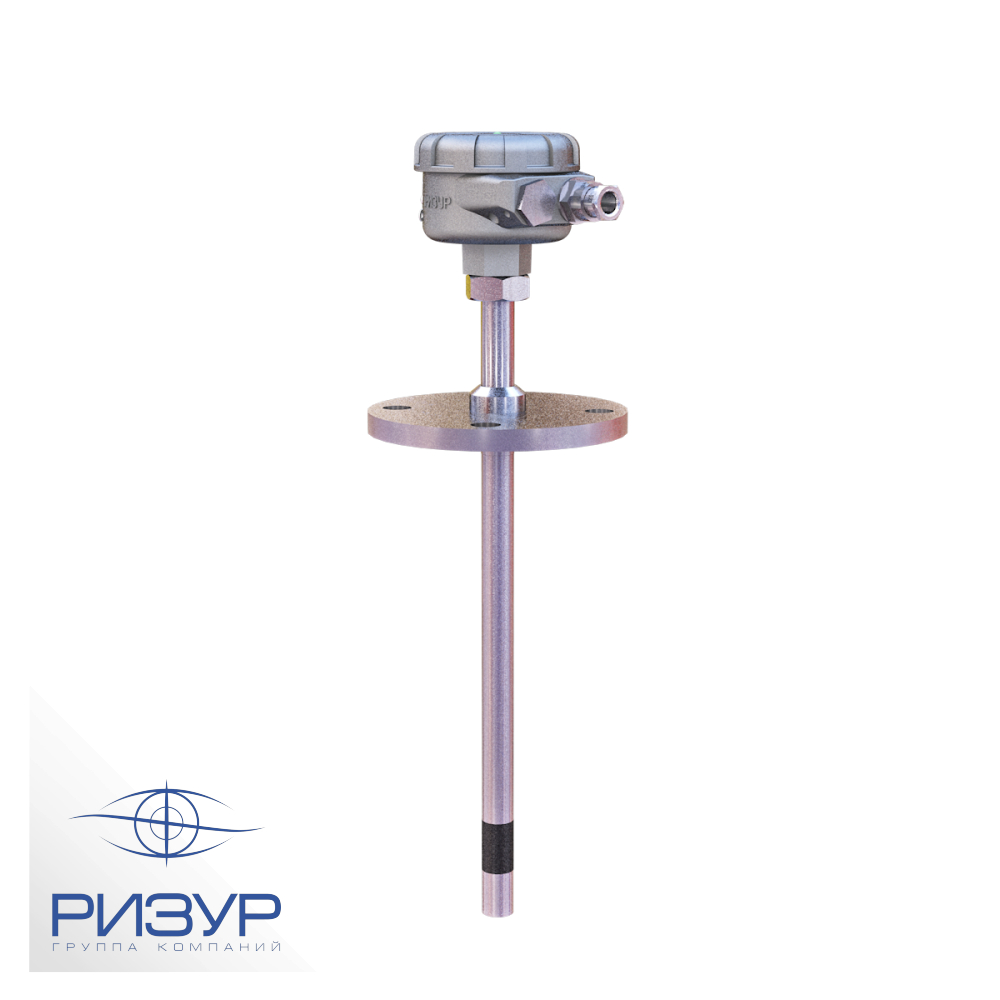

РИЗУР-300-МБ Моноблочное исполнение
 |
|
|
РИЗУР-300-МБ — моноблочная конструкция, которая состоит из корпуса и штока, с размещенными на нем чувствительными элементами, количество которых зависит от количества необходимых точек контроля. Прибор монтируется в резервуар и при погружении штока в исследуемую среду, измеряет ее уровень. Работа основывается на кондуктометрическом методе. Электронный блок формирует сигнал возбуждения между каждой точкой чувствительного элемента и корпусом прибора (металлической стенкой резервуара). При касании электропроводной средой чувствительного элемента, возникает слабый электрический ток, регистрируемый электронным блоком, который в соответствии с заданными настройками времени срабатывания и чувствительности управляет выходным реле. РИЗУР-300-МБ может иметь до 4 точек контроля для осуществления контроля сред в одном резервуаре. |
|

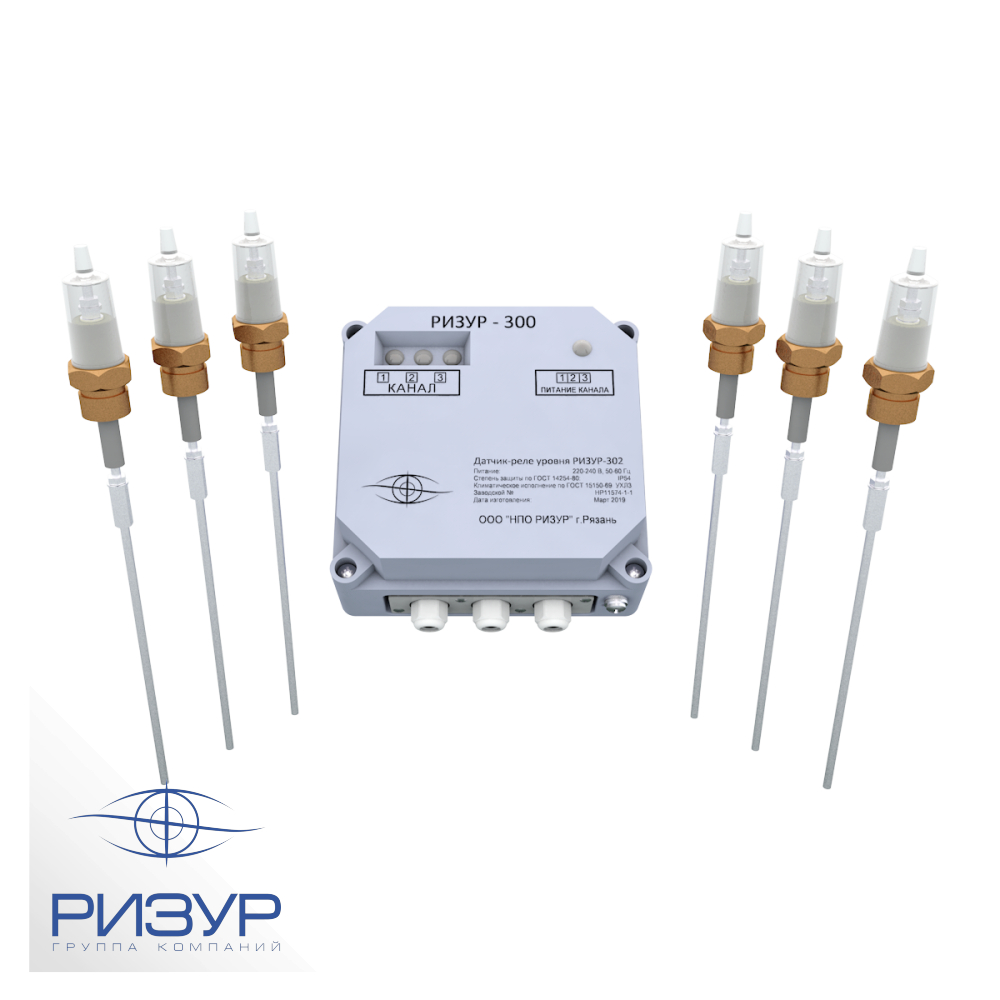

РИЗУР-300-РИ Раздельное исполнение

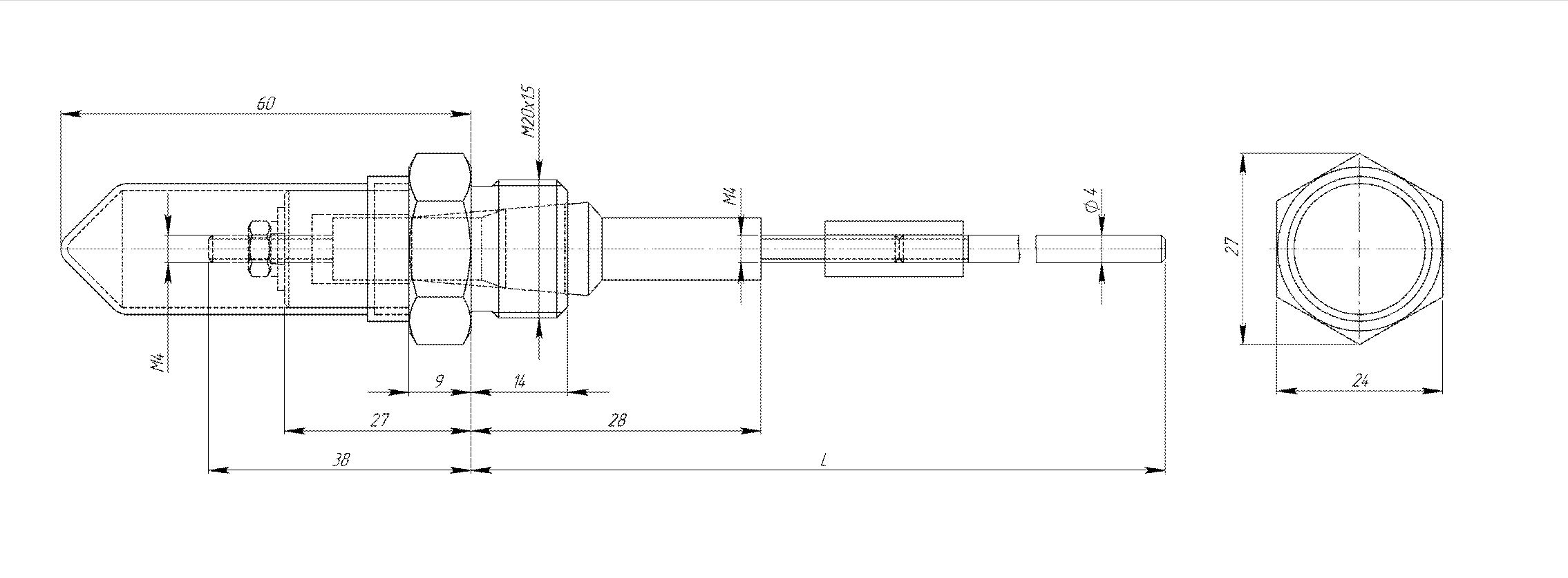

| Габаритные размеры датчика

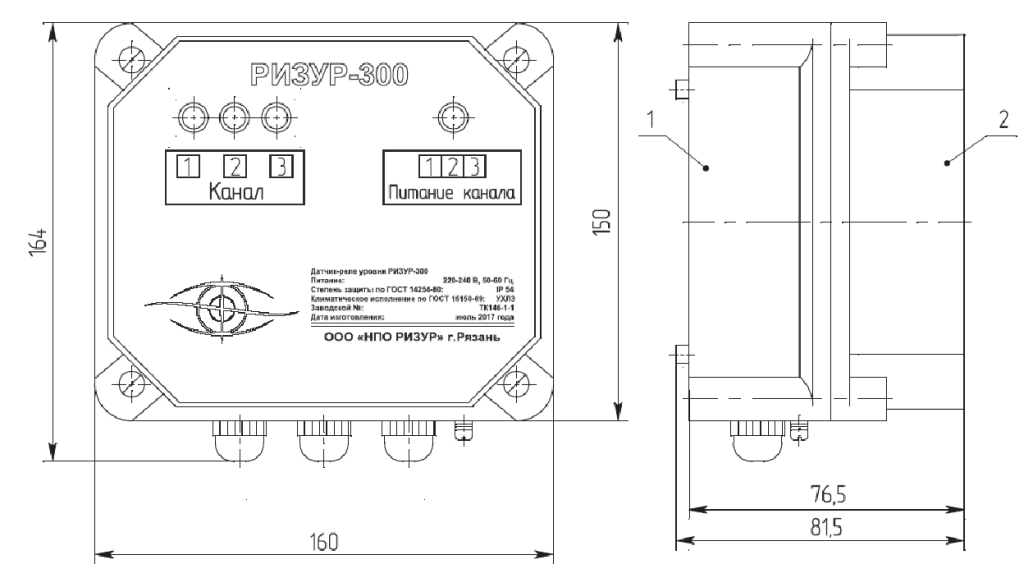

Габаритные размеры вторичного преобразователя
|
|
|

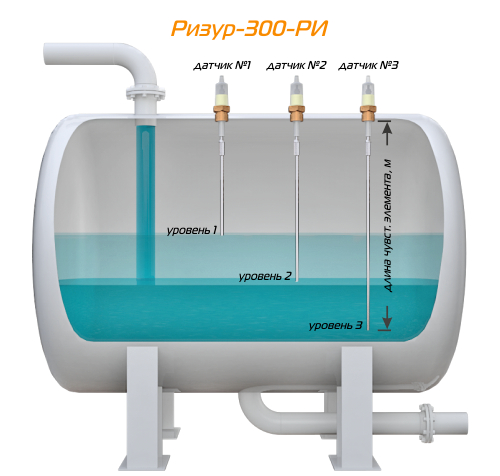

РИЗУР-300-РИ — это раздельная конструкция, состоящая из электронного блока, являющегося передающим преобразователем и датчиков, которые представляют собой блок с резьбовым штуцером и чувствительным элементом, погружаемым в контролируемую среду. Прибор, при замыкании или размыкании электрической цепи электропроводной рабочей средой, преобразует в релейные сигнал изменения электрического сопротивления между электродом и стенкой емкости. РИЗУР-300-РИ может иметь до 3 точек контроля для осуществления контроля сред в одной или нескольких установках. |
|

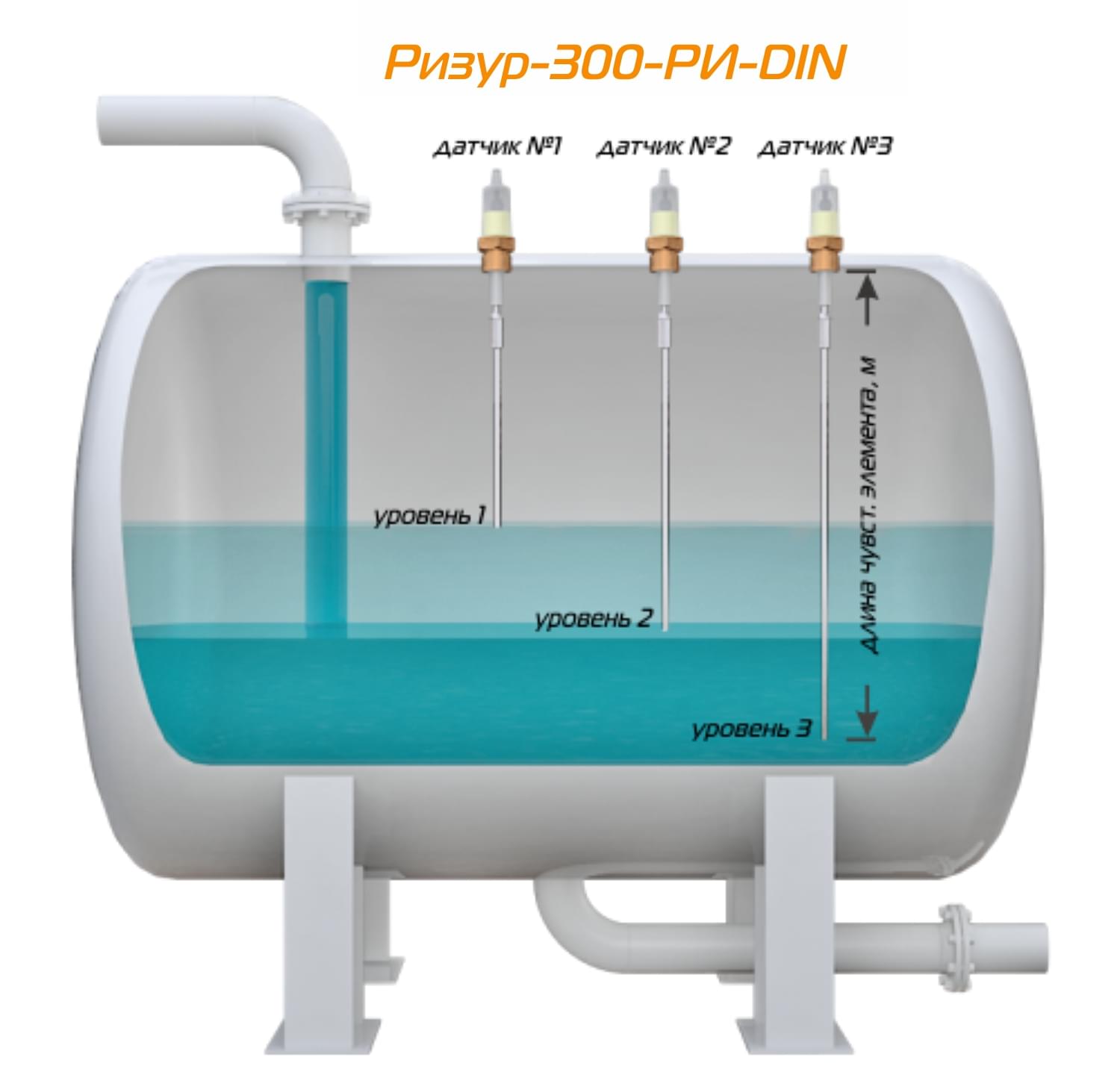

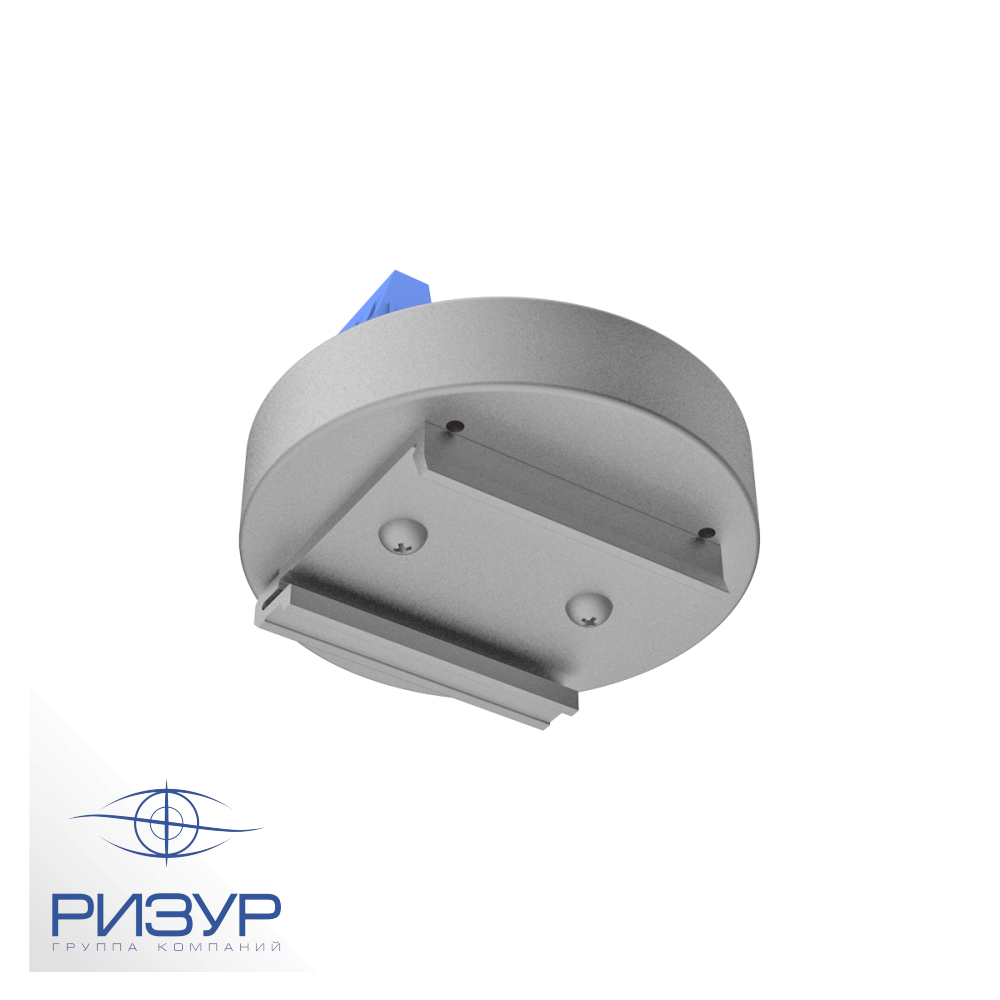

РИЗУР-300-РИ-DIN - сигнализатор уровня кондуктометрический
|
|
|
|
РИЗУР-300-РИ-DIN в компактном корпусе — это раздельная конструкция, представляющая собой корпус диаметром 75 мм с электронным блоком преобразователя и креплением на DIN рейку; датчики в виде блоков с резьбовым штуцером и чувствительным элементом, погружаемым в контролируемую среду. Компактный РИЗУР-300-РИ-DIN оснащен светодиодным индикатором, отображающим состояние прибора, и переключателями, позволяющими произвести простую настройку работы — изменить время срабатывания, установить инверсию сигнала и порог срабатывания. Возможно исполнение прибора с функцией контроля исправности электронного блока (при количестве датчиков не более 2-х). Электронный блок оснащен алгоритмами самодиагностики и, в случае выявления ошибок, выдает сигнал на сигнальное реле. РИЗУР-300-РИ-DIN может иметь до 3 точек контроля для осуществления контроля сред в одной или нескольких установках. |
|
Преимущества
- эксплуатация во взрывоопасных зонах,
- контроль уровня подтоварной воды,
- до 4 точек для контроля уровня рабочих сред,
- эксплуатация для работы со средами, различными по электропроводности;
- надежность и простота в установке и эксплуатации;
- устойчивость к помехам и высокая чувствительность.
Технические характеристики
Сигнализатор уровня кондуктометрический серии РИЗУР-300-РИ-DIN
| Температура эксплуатации, °С | -60...+60 -60...+75 |
| Температура контролируемой среды, °С | - 50... +150 (силикон, PEEK) - 50... +150 (фторопласт) |
| Давление контролируемой среды, МПа | не более 2,5 |
| Материал чувствительных элементов | нержавеющая сталь 12Х18Н10Т |
| Материал изолятора первичного преобразователя | силикон фторопласт PEEK |
| Конструктивное исполнение чувствительных элементов | стержневой: от 0,1 до 2,5 м (по заказу до 5 м) тросовый: от 1 до 22 м |
| Длина кабеля связи между чувствительным элементом и преобразователем, м | 50 |
| Номинальное напряжение, В | 24 |
| Напряжение питания, В | от 9 до 36 |
| Электрическая прочность изоляции, В | 500 |
| Ток потребления, мА | не более 40 |
| Выходной сигнал | переключающий контакт реле |
| Максимальные параметры коммутации | 1 А 250 В 60 Вт |
| Сопротивление изоляции, МОм | не менее 30 |
| Степень защиты | IP50 |
| Средний срок службы, лет | 10 лет |
Сигнализатор уровня кондуктометрический серии РИЗУР-300-РИ
| Температура контролируемой среды, °С | -100 ... +250 (силикон, PEEK) -100... +250 (фторопласт) -100 ... +300 (керамика) |
| Давление контролируемой среды, МПа | 2,5 |
| Материал чувствительных элементов | нержавеющая сталь 12Х18Н10Т |
| Материал изолятора первичного преобразователя | силикон фторопласт |
| Конструктивное исполнение чувствительных элементов - | стержневой: от 0,1 до 2,5 м (по заказу до 5 м) тросовый: от 1 до 22 м |
| Напряжение питания, В | 230 В (+10%/-15%), 50 Гц ± 2% |
| Маркировка взрывозащиты | без взрывозащиты 0Ex ia IIC T5 Ga X 0Ex ib IIC T6 Ga X 0Ex ib IIC T5 Ga X 1Ex db [ia Ga] IIC T6 Gb X 1Ex db [ia Ga] IIC T5 Gb X |
| Ориентация прибора в пространстве при монтаже на объекте | произвольная |
| Материал ЧЭ, контактирующего с контролируемой средой | 12Х18Н10Т (по заказу возможно иное) |
| Степень защиты корпуса | IP54 |
| Выходной сигнал | сухой контакт (перекидной) |
| Потребляемый ток, не более, мА | 12 |
| Средний срок службы, лет1 | 10 лет |
| Температура окружающей среды, °С | -60 ... +75 (-70 ... +75 с термочехлом ) |
Сигнализатор уровня кондуктометрический серии РИЗУР-300-МБ
| Температура окружающей среды, °С | - 40…+60 - 40…+75 - 60… +75 (по согласованию) |
| Температура контролируемой среды, °С | -50...+150 |
| Давление рабочей среды МПа | не более 2,5 (гибкий ЧЭ не более 0,3) |
| Напряжение питания, В пост. Ток | 24 |
| Пределы допускаемых отклонений напряжения питания, В | 14...36 |
| Потребляемый ток , мА, не более | 40 |
| Нагрузка на контакты выходных реле | 250В, 1А, 30 ВА (Вт) |
| Регулируемая задержка срабатывания реле, С | 1, 3, 10, 30 (по заказу возможно иное) |
| Маркировка взрывозащиты | 0Ex ia IIC T5 Ga X 0Ex ia IIC T6 Ga X 0Ex ib IIC T5 Ga X 0Ex ib IIC T6 Ga X 1Ex db [ia Ga] IIC T6 Gb X 1Ex db [ia Ga] IIC T5 Gb X без взрывозащиты |
| Степень защиты корпуса | IP65, IP67, IP68 (по специальному заказу) |
| Материал корпуса | Алюминиевый сплав 12Х18Н10Т (AISI32) |
| Материал сигнализатора, контактирующий с контролируемой средой | 12Х18Н10Т / AISI321, PEEK10Х17Н13М2Т, PEEK (по заказу возможно иное) |
| Длина чувствительного элемента, мм Жесткий ЧЭ (стержневой) |
50…3 000 |
| Количество кабельных вводов | 1 или 2 |
| Ориентация прибора в пространстве при монтаже на объекте | вертикальная/ горизонтально (1 точка контроля) |
| Средний срок службы, лет | 10 |
Электрические схемы

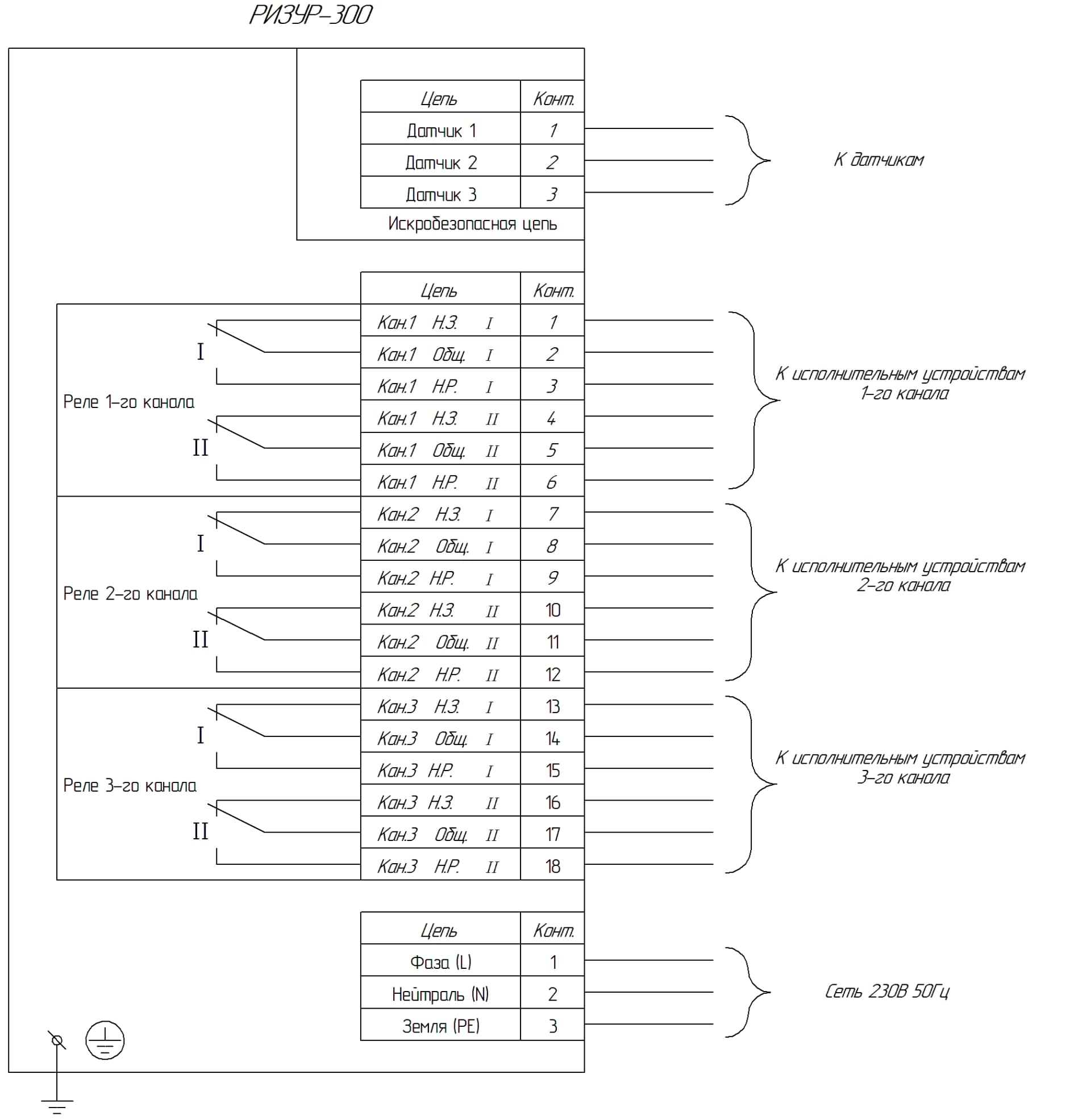

Электрическая схема подключения РИЗУР-300 раздельное исполнение на 3 точки контроля

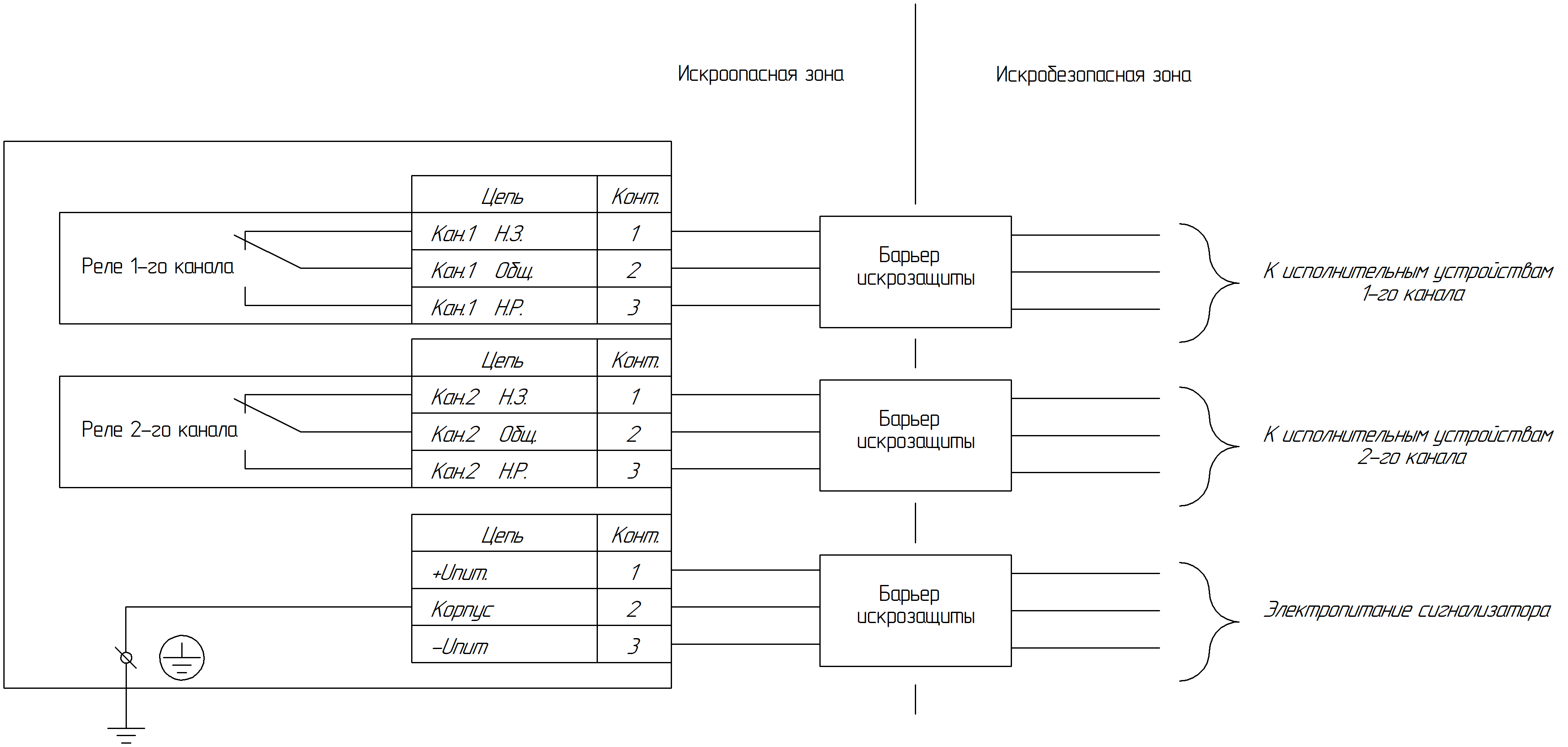

Электрическая схема подключения РИЗУР-300 моноблочное взрывозащищенное исполнение
Электрическая схема подключения РИЗУР-300 моноблочное невзрывозащищенное исполнение
Чертежи
РИЗУР-300-РИ
Габаритные размеры датчика

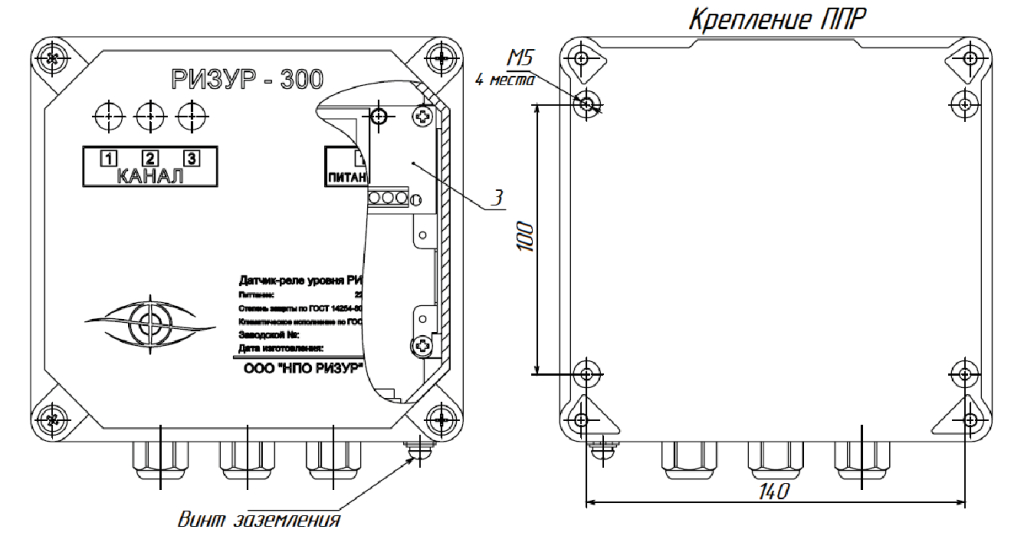

Габаритные размеры вторичного преобразователя
РИЗУР-300-МБ
РИЗУР-300-РИ-DIN
