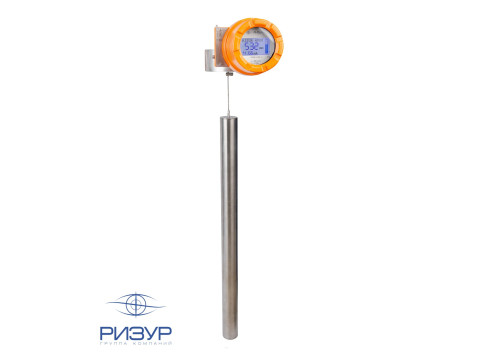

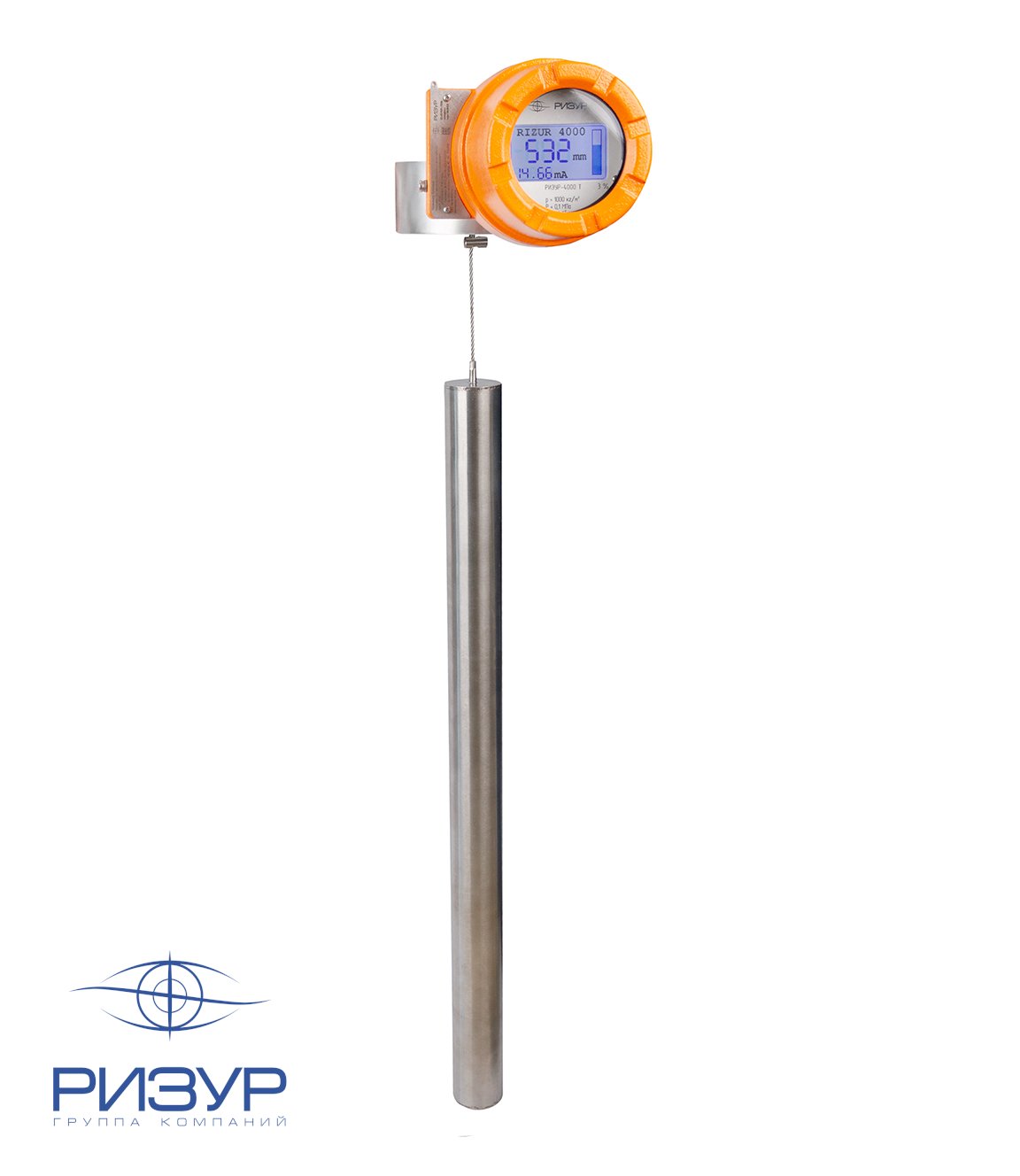

Уровнемер буйковый РИЗУР-4000

Уровнемеры буйковые РИЗУР-4000 предназначены для непрерывного измерения уровня жидкостей в открытых и закрытых резервуарах, а также преобразования измеренных значений в выходной сигнал в зависимости от исполнения уровнемера.

Особенности

• Возможность измерений уровня различных типов жидкостей
• Простота установки и использования
• Возможность работы в широком диапазоне температур и давления
• Возможность использования в агрессивных средах
• Диапазон измерений уровня от 0 до 16 000 мм
• Температура от -195 до +400 °C
• Плотность от 400 до 2000 кг/м³
• МПИ 3 года

Назначение и область применения

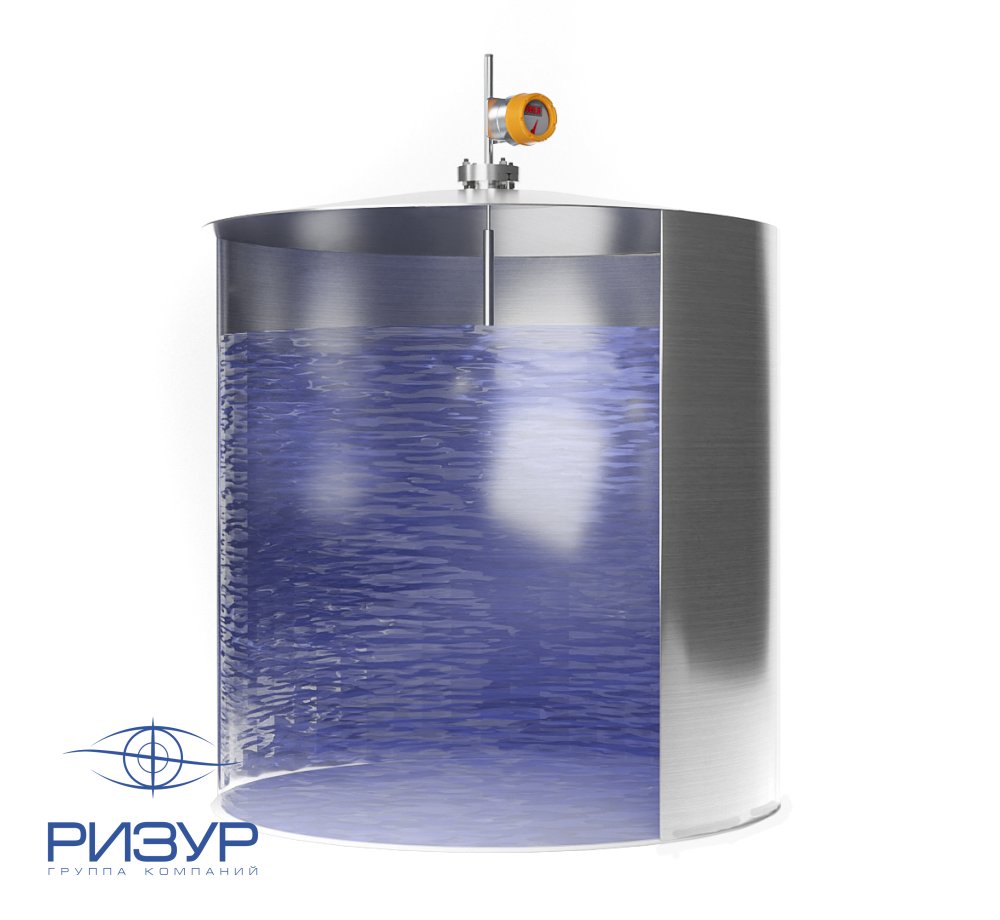

Уровнемеры предназначены для измерений и цифровой индикации уровня различных жидких сред в открытых или закрытых, в том числе находящихся под давлением, емкостях и технологических установках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслей промышленности. Ориентация при монтаже на объекте – вертикальная. Уровнемеры не содержат материалов и источников излучения, оказывающих вредное влияние на окружающую среду и здоровье человека.

Уровнемеры отличаются простотой конструкции, широким диапазоном рабочих температур и давления, что делает область применения устройства очень разнообразным. Единственное ограничение по данным приборам – это запрет на использование в средах, образующих налипание или отложение осадка на поплавок.

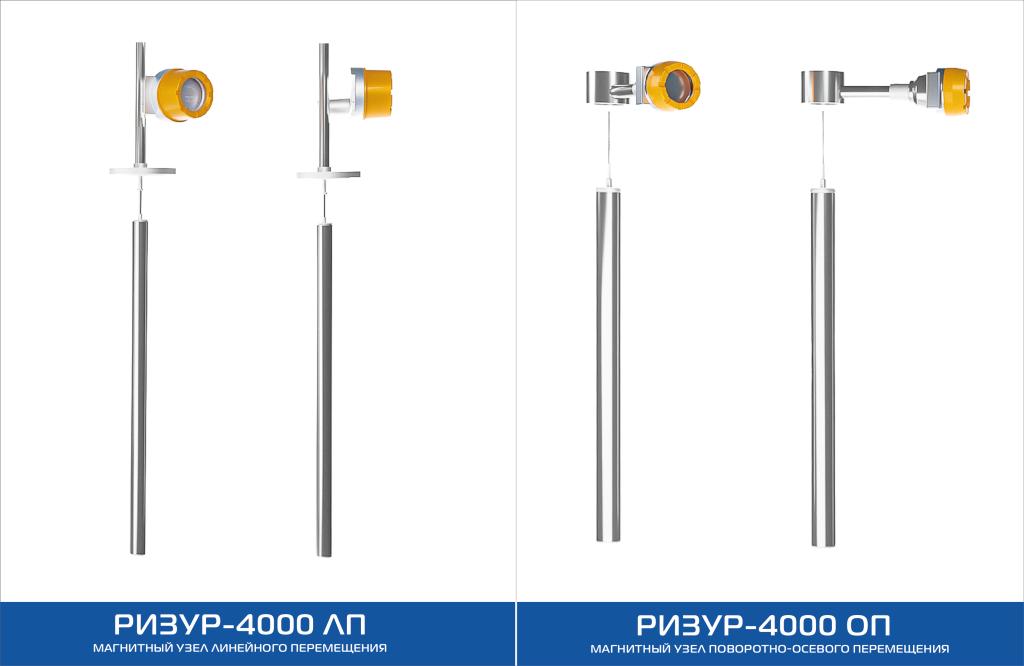

Уровнемеры могут изготавливаться в двух исполнениях пружинно-магнитного узла.

РИЗУР-4000ЛП Магнитный узел линейного перемещения

РИЗУР-4000ОП Магнитный узел поворотно-осевого перемещения

Принцип работы

Принцип действия буйковых уровнемеров основан на широко известном физическом явлении, описанном в законе Архимеда: на тело, погруженное в жидкость, действует выталкивающая сила, которая пропорциональна весу вытесненной телом жидкости.

Принцип действия основан на измерении выталкивающей силы жидкости. При изменении уровня жидкости в сосуде изменяется выталкивающая сила, воздействующая на буек, вследствие чего, изменяется нагрузка на пружину, на которой он подвешен. Изменение нагрузки на пружине приводит к изменению положения магнита. Результаты изменения положения магнита передаются на дисплей или стрелочный индикатор с помощью пружинно-магнитного узла, установленной в направляющей трубке.

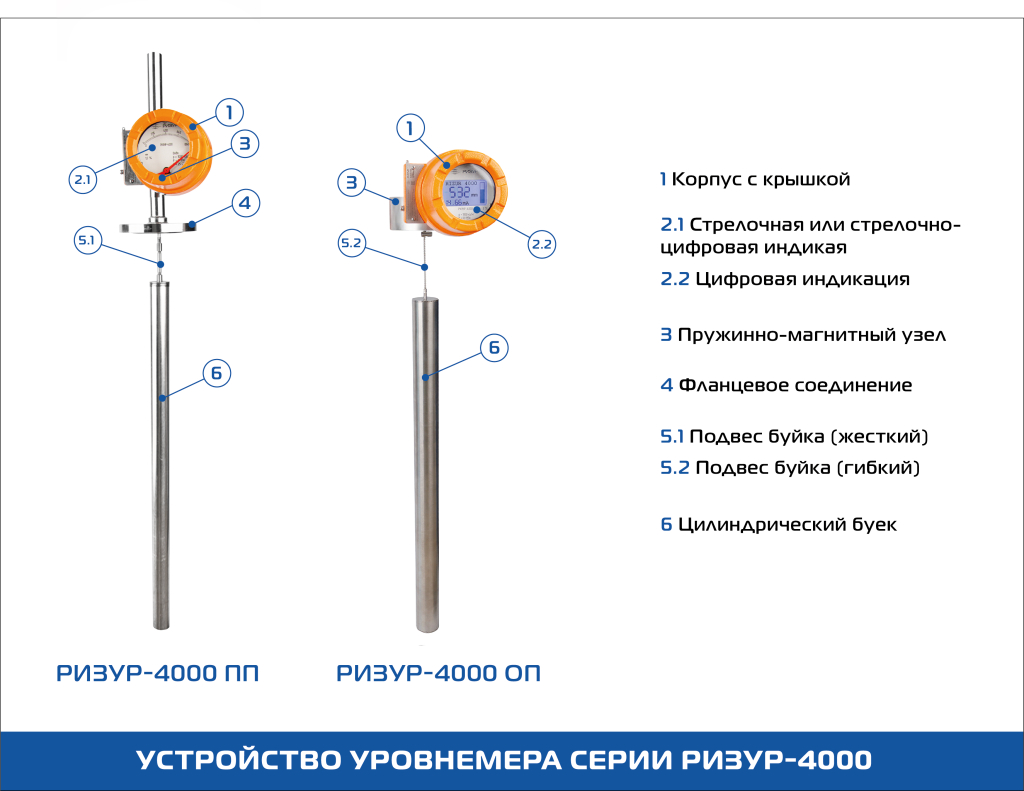

Устройство буйкового уровнемера

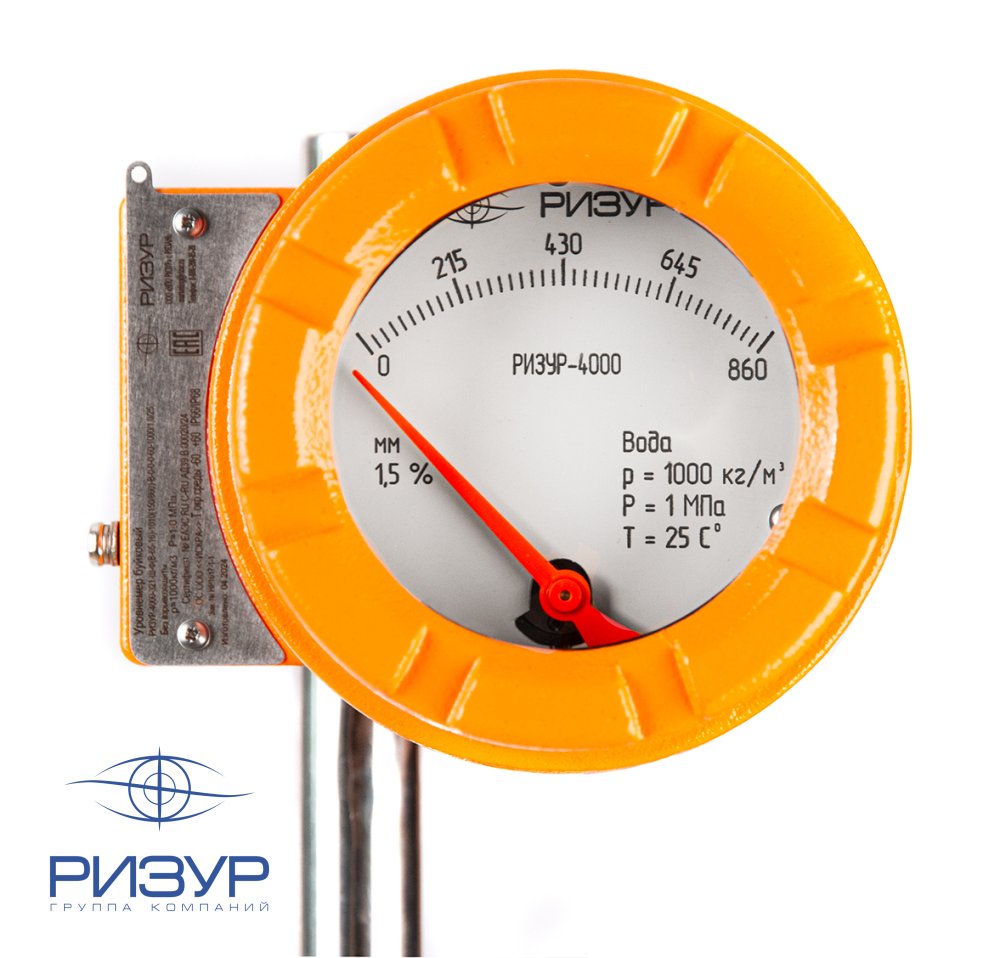

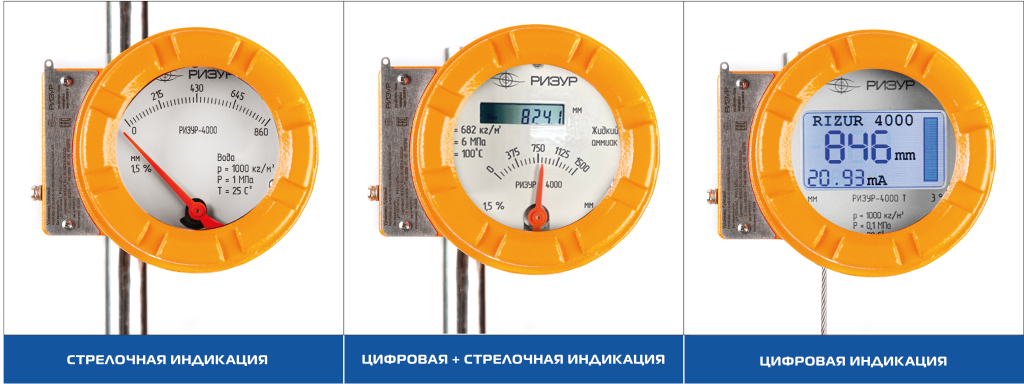

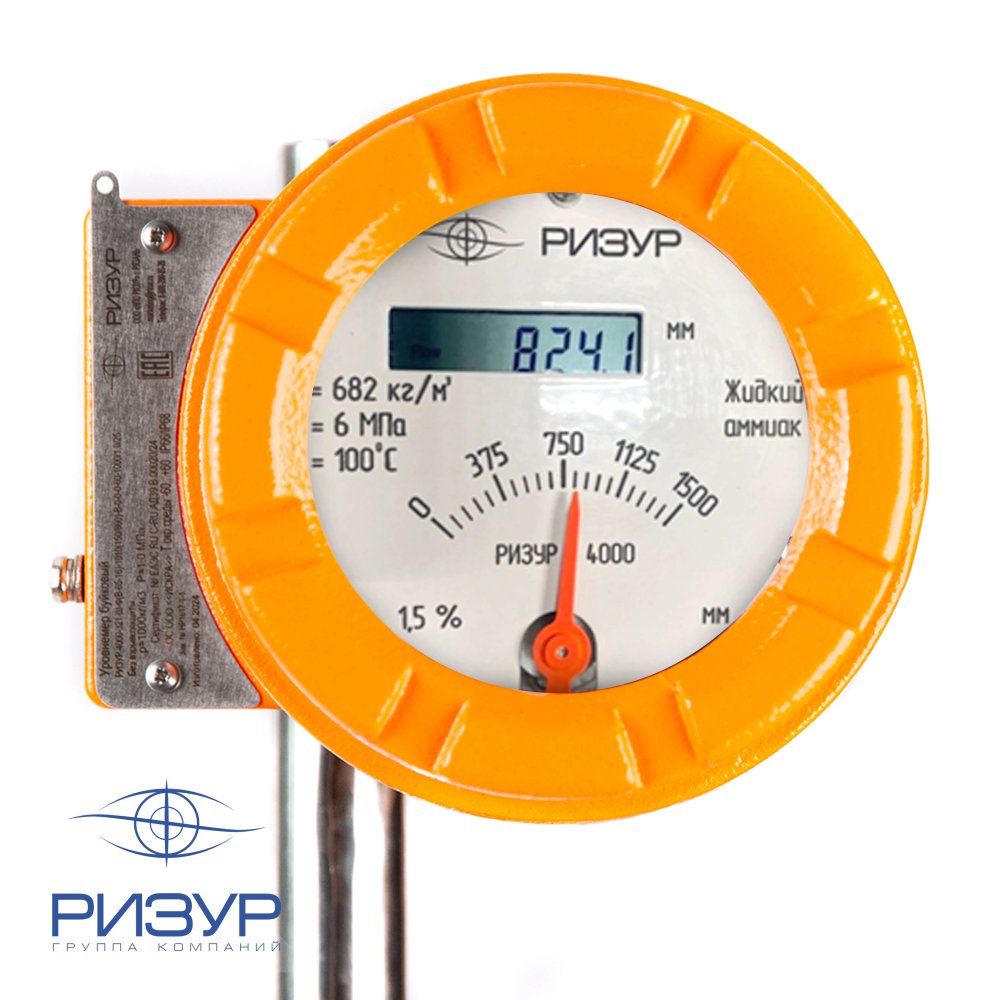

Уровнемер состоит из корпуса с крышкой (1), изготовленные из алюминиевого сплава или нержавеющей стали. В корпусе модели РИЗУР-4000 ПП размещён стрелочный циферблат со шкалой (2.1). Возможно изготовление прибора с комбинированным циферблатом (стрелочный + цифровой). Модели РИЗУР-4000 ОП изготавливаются с электронным блоком, цифровая индикация (2.2).

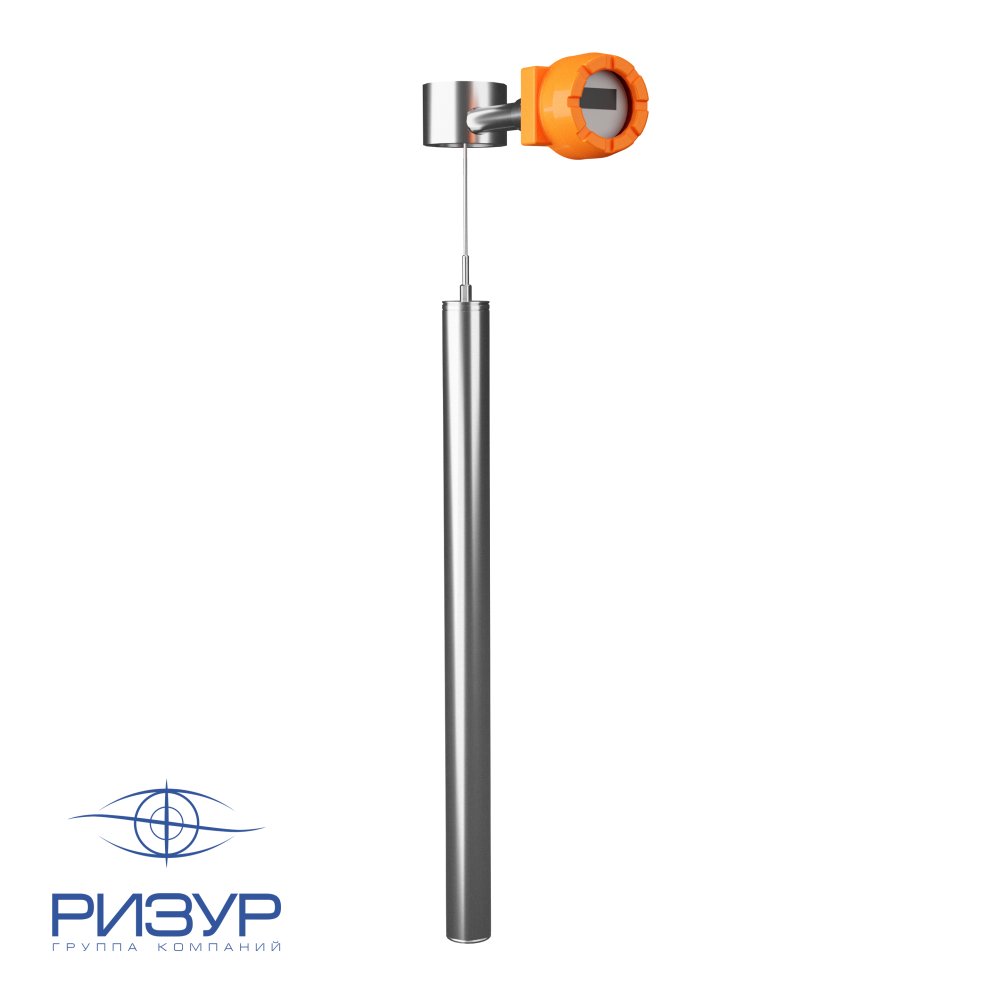

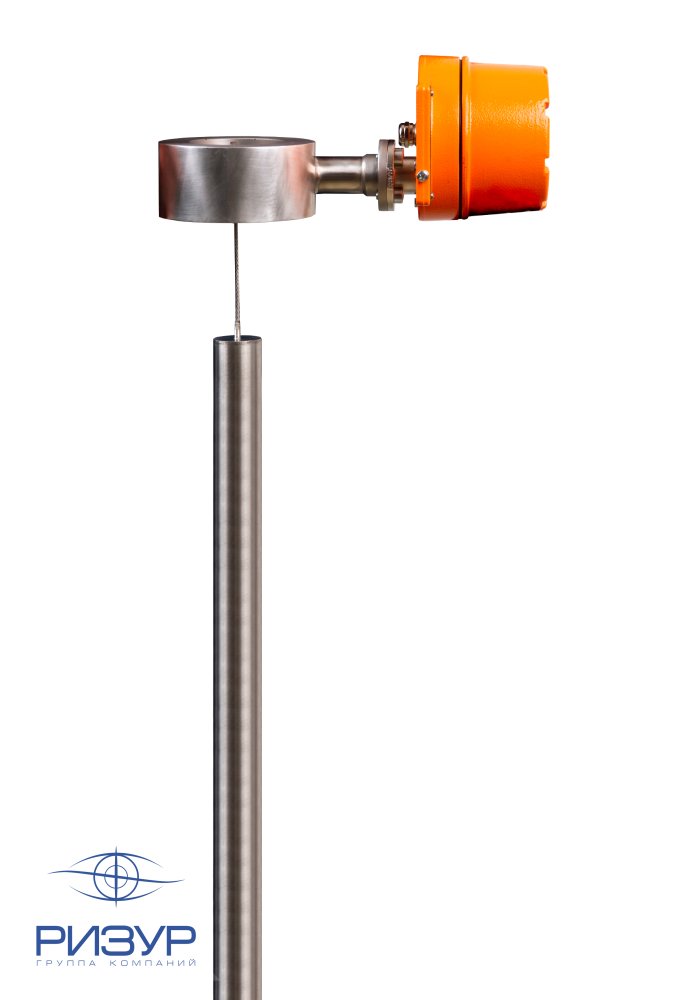

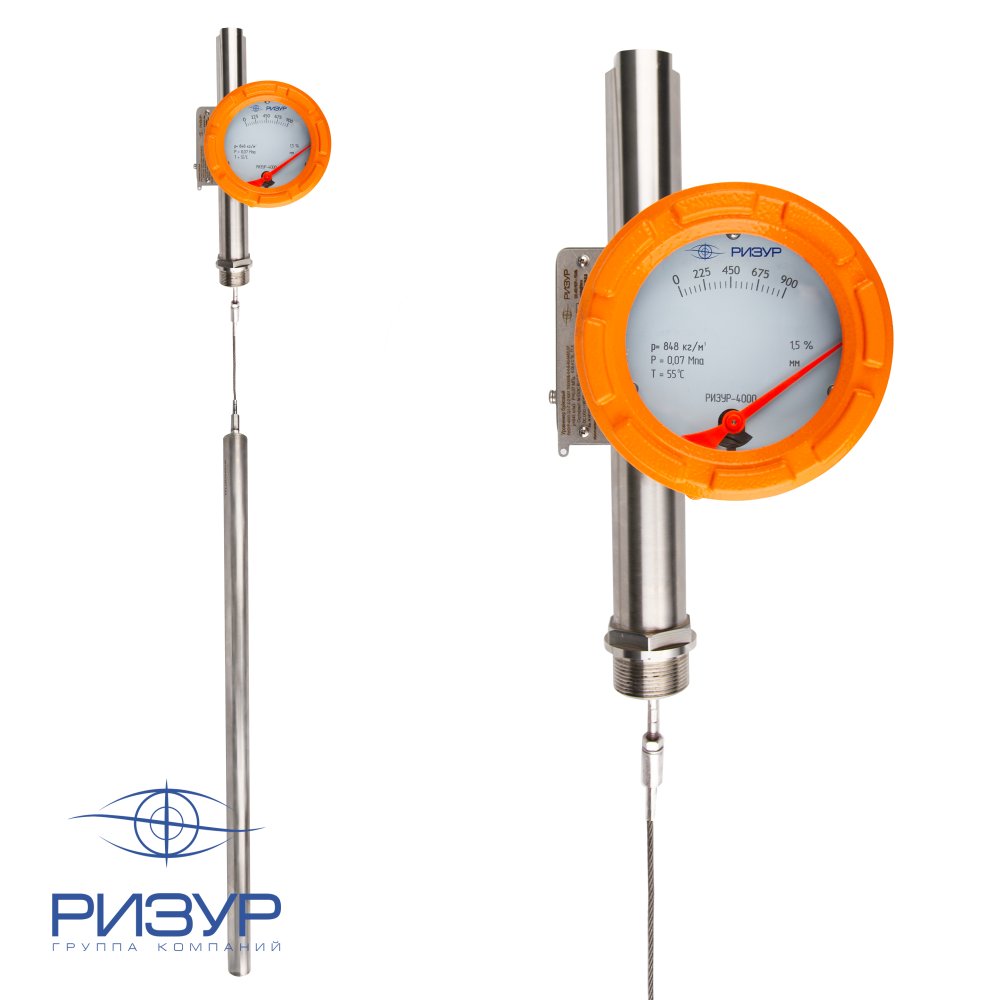

Уровнемер поставляется с одним из двух вариантов подвеса буйка: жестким (5.1) или гибким (5.2.). Цилиндрический буёк (6), изготавливается из материала, плотность которого больше плотности жидкости. Материалом исполнения буйка служит нержавеющая сталь.
Преобразование уровня происходит при помощи пружинно-магнитного узла (3).

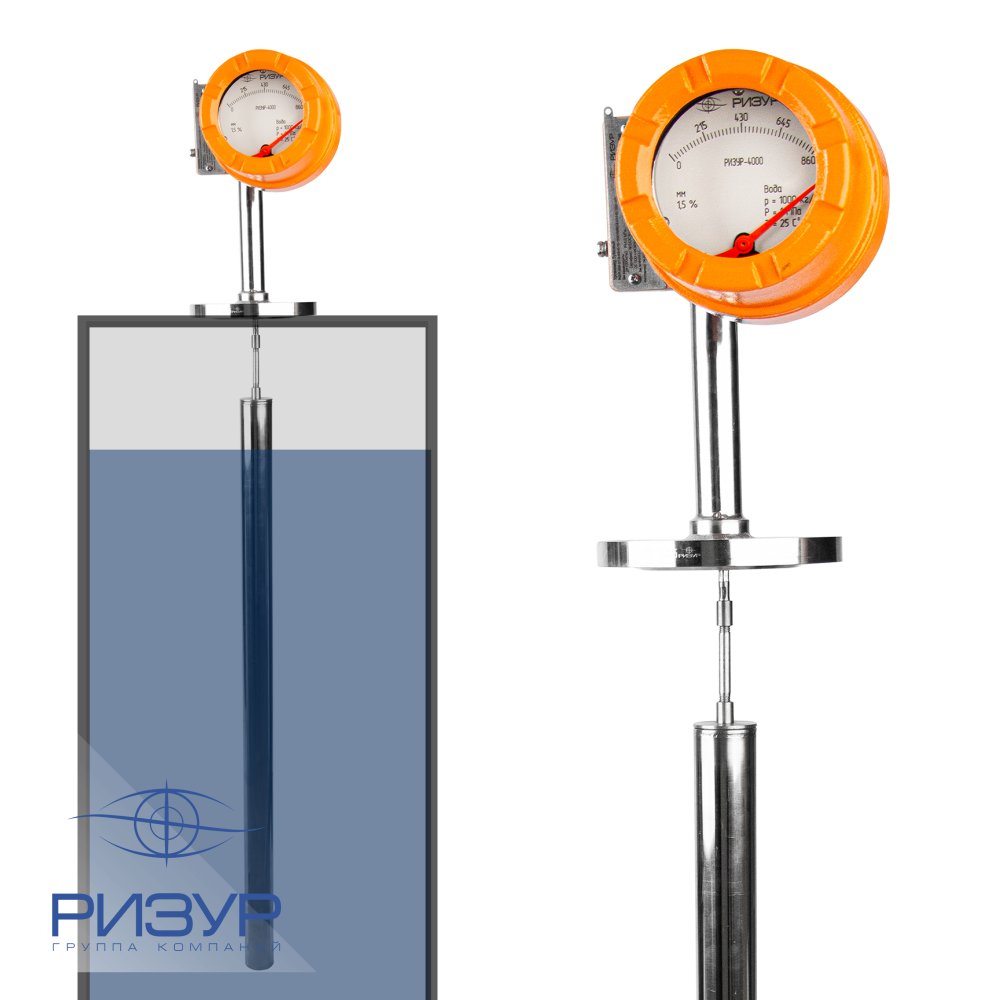

В случае, если уровнемер не может быть установлен сверху на емкость, то возможно установить с помощью специальной выносной камеры на боковой стенке емкости.

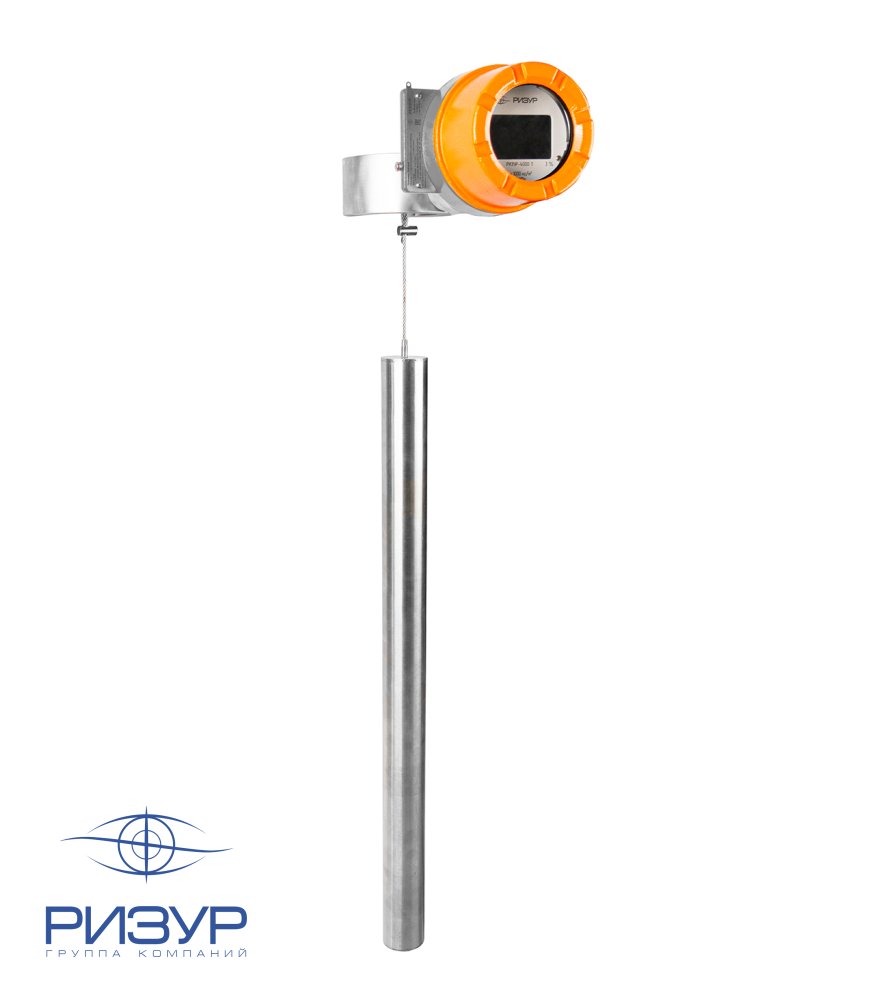

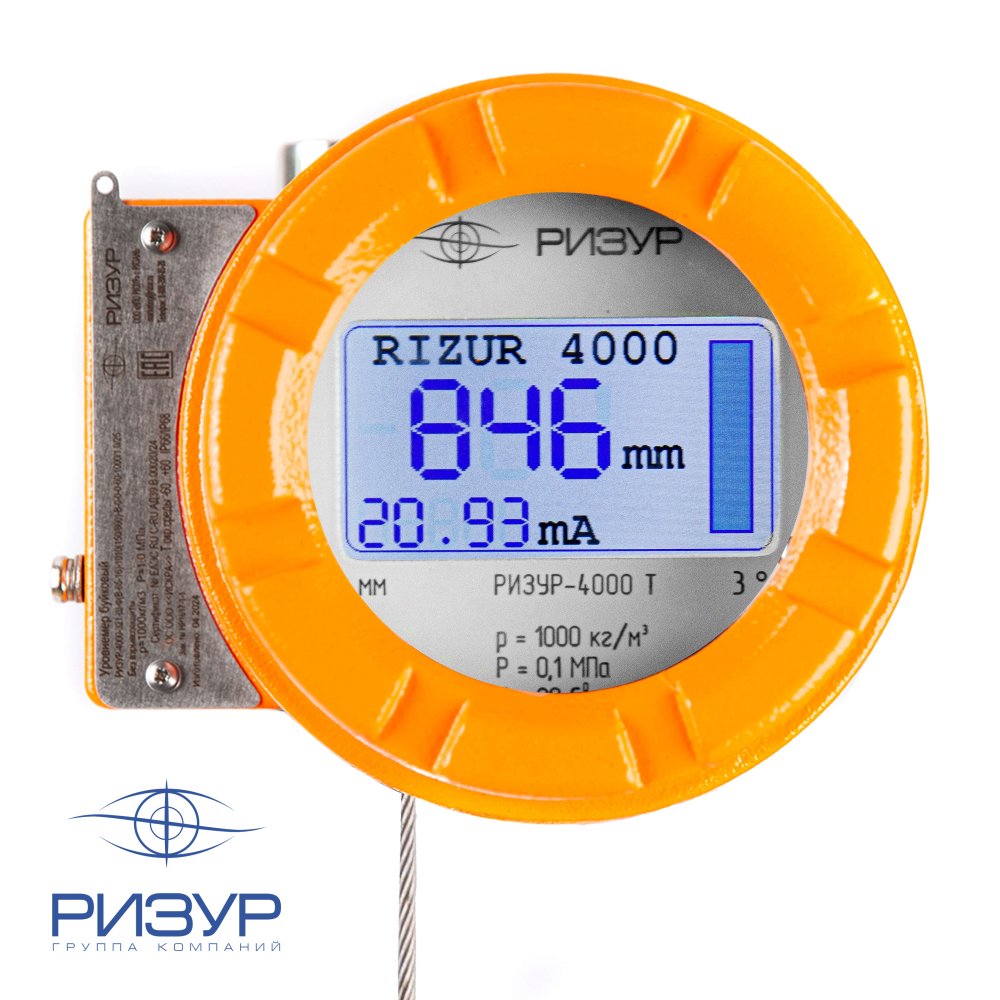

Электронный блок уровнемера оснащается цифровым индикатором для цифровой индикации измеренного значения уровня.

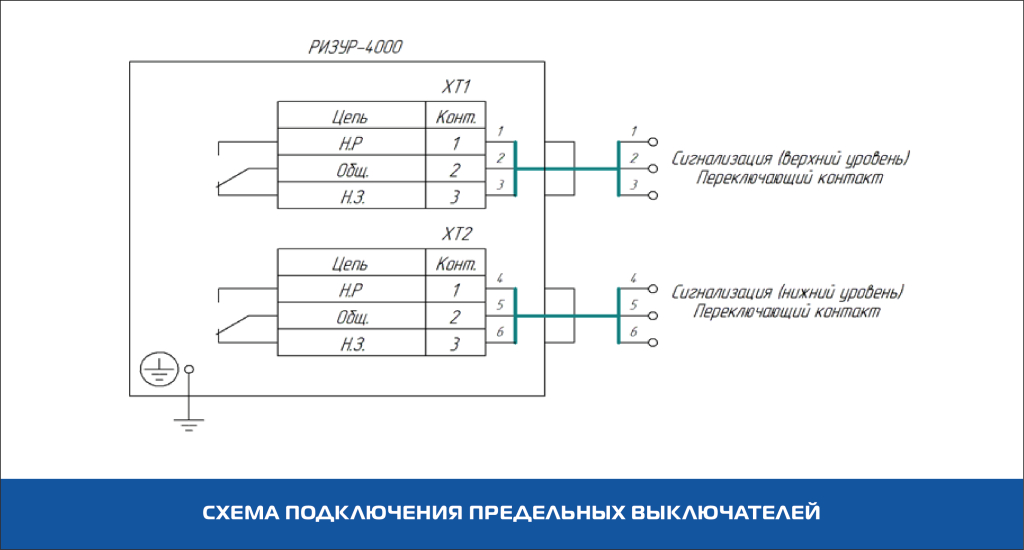

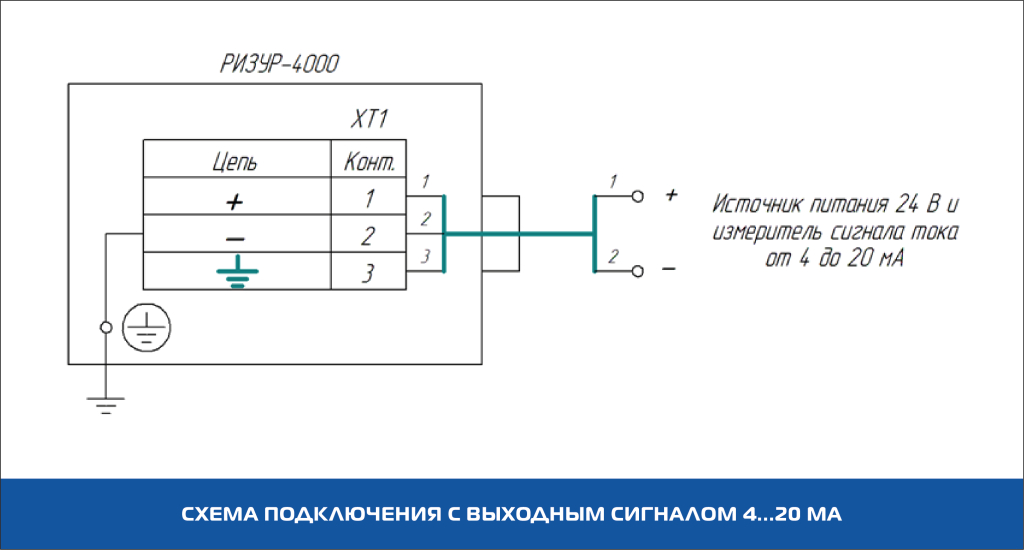

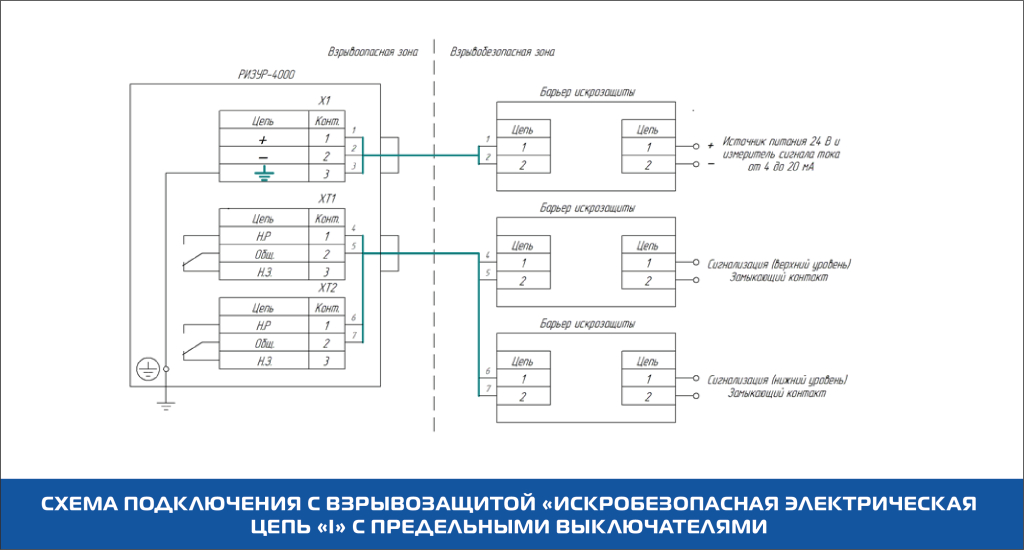

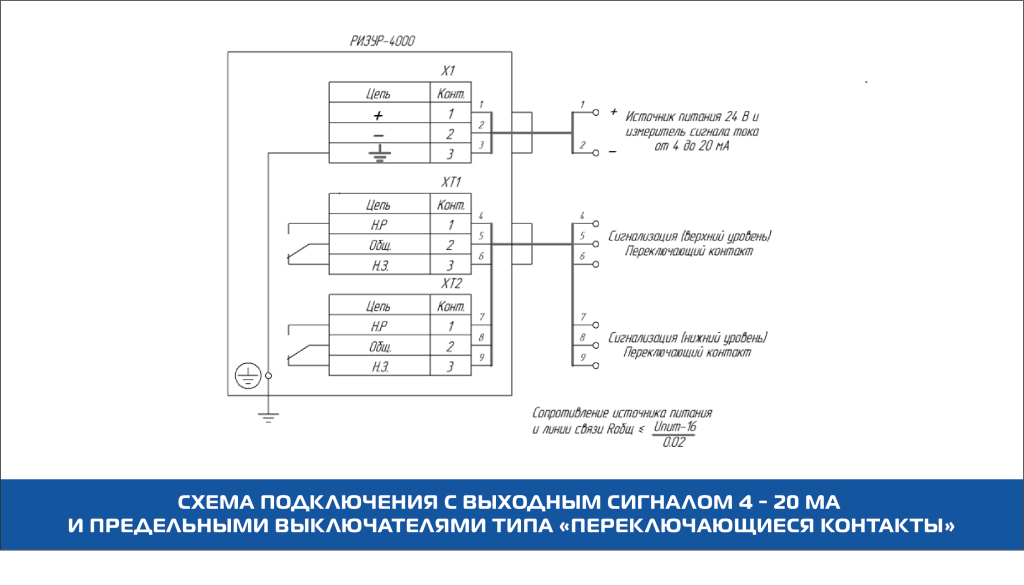

Под крышкой размещен клеммный блок для подключения коммутирующего кабеля. Кабель вводится в корпус через кабельный ввод с сальниковым уплотнением.

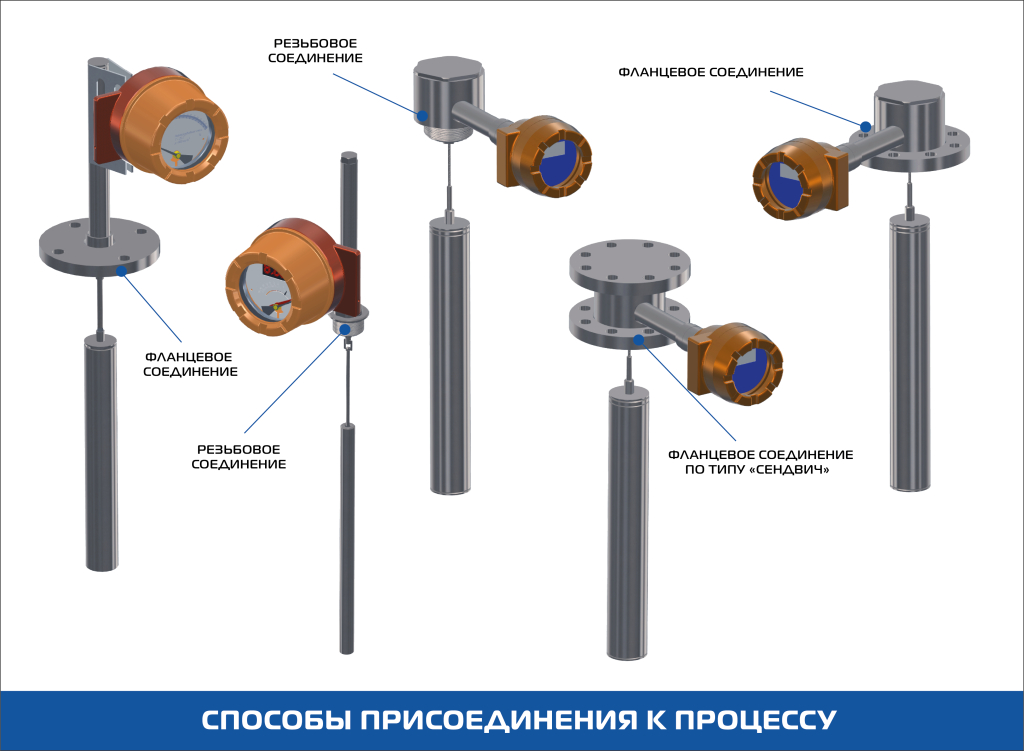

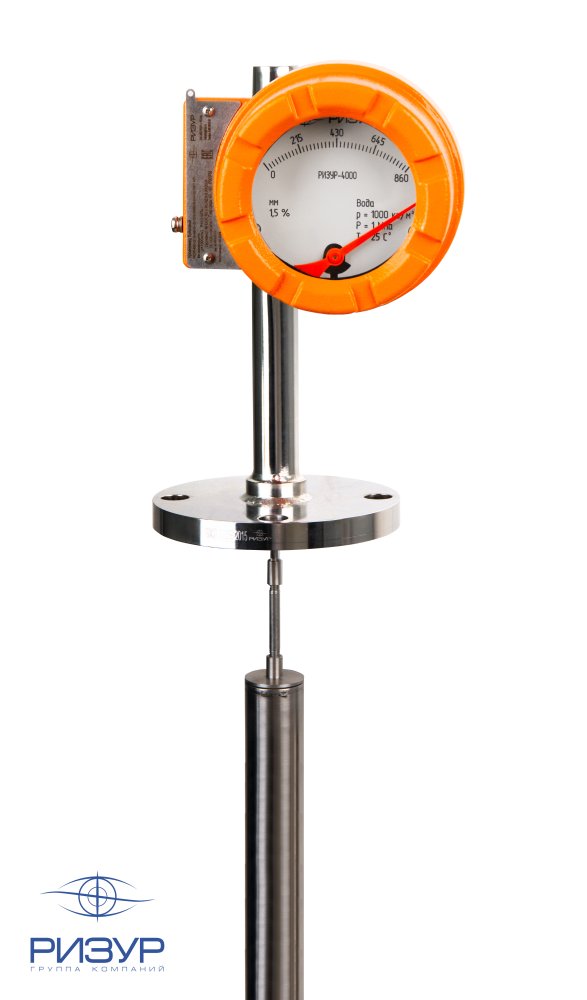

Для герметичного крепления уровнемера на объекте используются уплотняемые прокладкой штуцерные или фланцевые соединения (4).


Технические характеристики

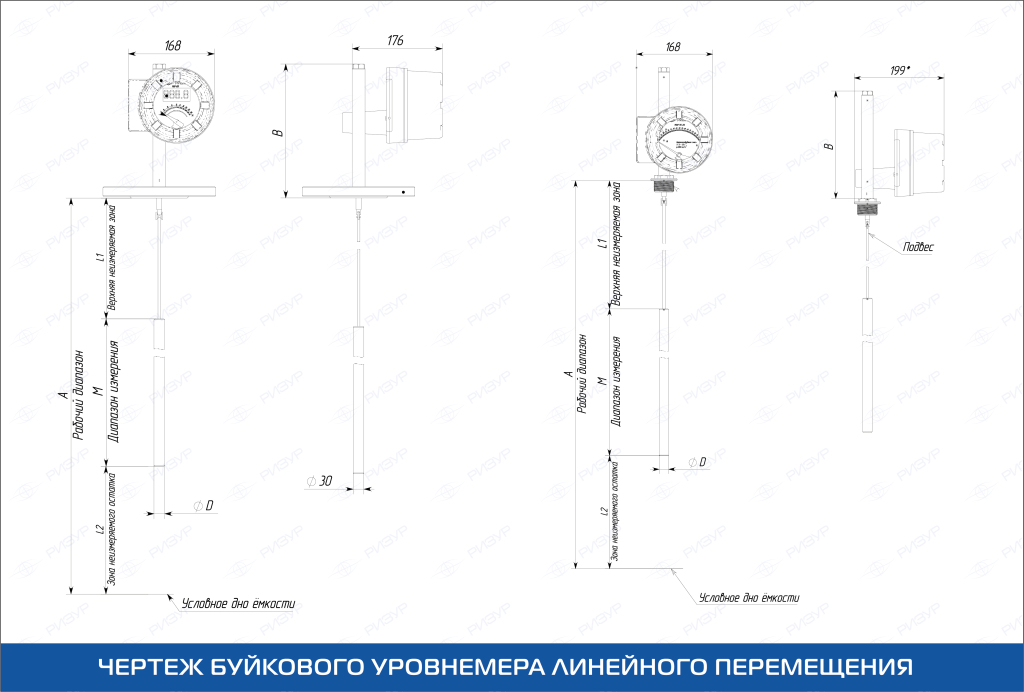

Чертежи
