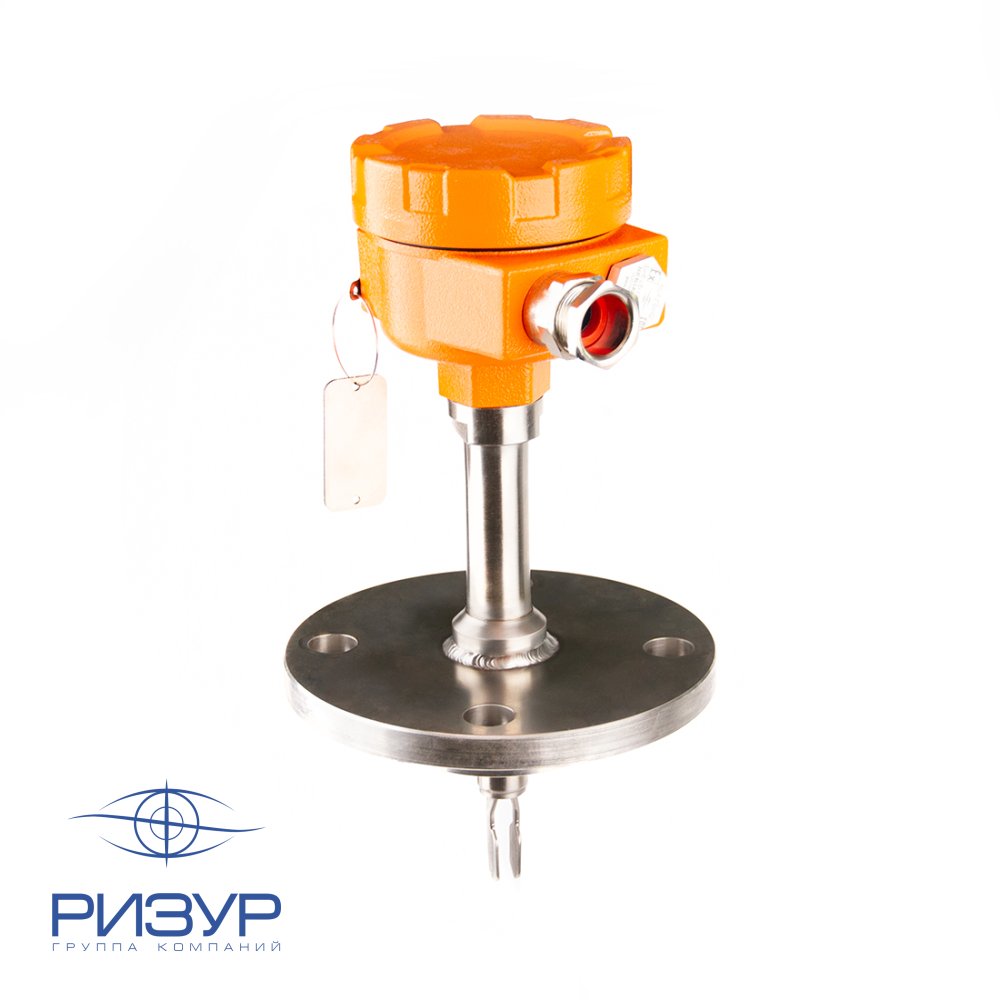

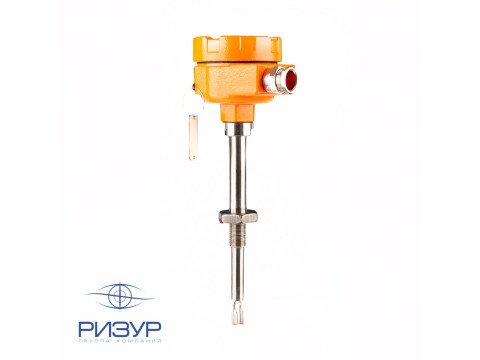

Вибрационный сигнализатор уровня РИЗУР-500
- Подходит для жидкостей различной плотности, включая загрязнённые среды, в том числе под давлением.
- Температурный диапазон до +250 °C и давление до 16 МПа.
- Возможность установки в горизонтальном или вертикальном положении, в трубопроводах и резервуарах.
- Высокая точность и стабильность — повторяемость срабатывания не более 0,2 мм и регулируемое время отклика.
- Корпус из нержавеющей стали или алюминиевого сплава с высокой степенью защиты IP65/IP67/IP68.
- Релейные и токовые выходные сигналы, в том числе 4…20 мА, Namur, возможность установки реле контроля исправности.
- Долговечность и низкое энергопотребление — срок службы 10 лет при токе потребления не более 30 мА.
Вибрационный сигнализатор РИЗУР-500 предназначен для контроля уровня жидких сред, а также сигнализации об их наличии или отсутствии на объектах химической, нефтехимической, фармацевтической, пищевой и других отраслей промышленности. Прибор используется в открытых или закрытых, в том числе, находящихся под давлением емкостях в технологических установках.
Применение
Вибрационный сигнализатор РИЗУР-500 применяется для работы в системах автоматического контроля, регулирования и управления технологическими процессами. Контролируемые среды: различные жидкости, в том числе и загрязненные.
Сигнализаторы могут быть использованы в составе различных систем автоматического контроля и управления на объектах технического наблюдения Российского морского регистра судоходства.
Прибор эксплуатируется:
- в трубопроводах (с целью защиты насосов от осушения),
- в емкостях с различными жидкостями,
- в резервуарах с охлаждающими и смазочными жидкостями,
- в системах очистки и фильтрования.
Принцип действия
Принцип действия основан на генерации частоты колебаний чувствительного элемента (ЧЭ) — механического камертона. При погружении ЧЭ в контролируемую среду изменяется резонансная частота колебаний, которая фиксируется электроникой. При изменении значения частоты, превышающем пороговое значение, происходит переключение выходного сигнала.

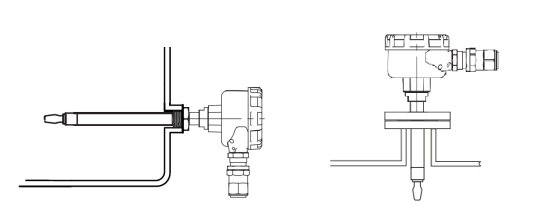

Вибрационный сигнализатор РИЗУР-500 может быть установлен как горизонтально, так и вертикально.
Конструктивно вибрационный сигнализатор уровня РИЗУР-500 состоит из корпуса с крышкой, монтажного штуцера или фланца и чувствительного элемента. Корпус и крышка изготовлены из нержавеющей стали или алюминиевого сплава методом литья под давлением. В крышке расположена светопропускающая часть, изготовленная из поликарбоната.
Для ввода кабеля в корпусе расположено два резьбовых отверстия для монтажа кабельного ввода или заглушки.
Для подключения чувствительного элемента в нижней части корпуса расположено резьбовое отверстие.
По заказу сигнализатор с релейным типом выходного сигнала может быть укомплектован дублирующим реле (клеммник Х2), или реле контроля исправности сигнализатора (клеммник Х4). Обмотка реле контроля исправности после подачи электропитания на клеммы сигнализатора находится под питанием, а при возникновении неисправности обесточена.
Технические характеристики
| Температура контролируемой среды, °С | -40...+250 |
| Давление рабочей среды, МПа | до 16 |
| Минимальная плотность рабочей среды, кг/м3 | 500 |
| Повторяемость, мм, не более | 0,2 |
| Время срабатывания, с | 1,0; 3,0; 10,0; 30,0 |
| Напряжение питания, В | 24 вольта постоянного тока |
| Потребляемый ток, А | не более 0,03 |
| Температура окружающей среды, °С | -60...+60 |
| Степень защиты корпуса | IP65, IP67, IP68 (по специальному заказу) |
| Маркировка взрывозащиты | без взрывозащиты 0Ex ia IIC T5 Ga X 0Ex ia IIC T6 Ga X 1Ex ib IIC Т5 Gb X 1Ex ib IIC T6 Gb X 1Ex db IIC Т5 Gb X 1Ex db IIC T6 Gb X Ex ia IIIC T85 °C Da X Ex ia IIIC T95 °C Da X |
| Ориентация прибора в пространстве при монтаже на объекте | горизонтальная или вертикальная |
| Материал сигнализатора, контактирующий с контролируемой средой | 12Х18Н10Т (по заказу возможно иное) |
| Количество кабельных вводов | 1 или 2 (определяется при заказе] |
| Средний срок службы, лет | 10 |
