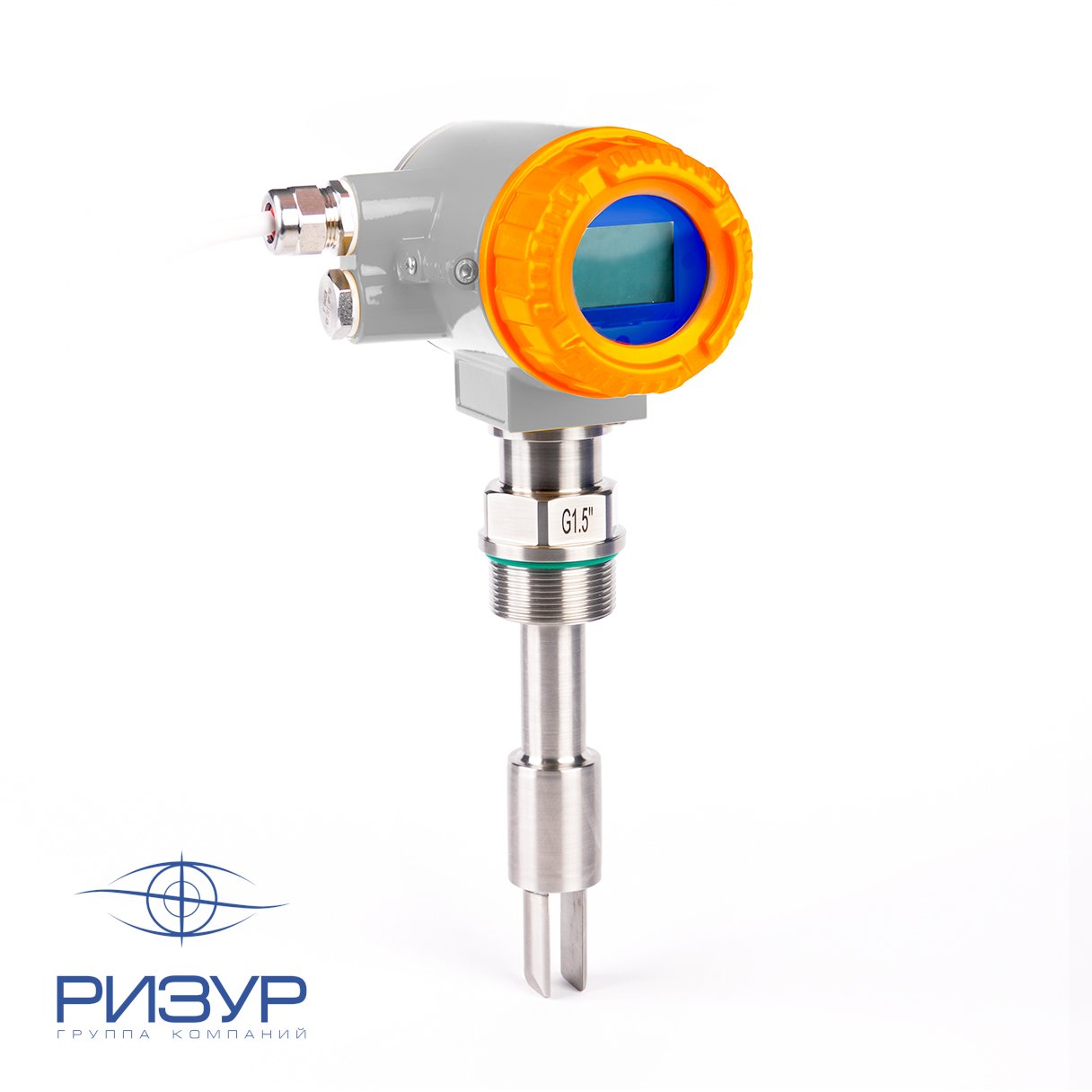

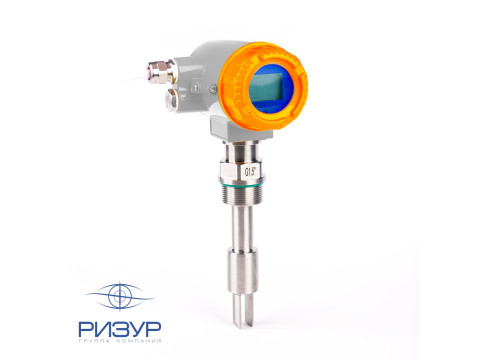

Плотномер РИЗУР-800

РИЗУР-800 предназначен для измерения плотности сред в трубопроводах, открытых и закрытых резервуарах. Плотность жидкости определяется на основе частоты вибрации камертона, который погружается в измеряемую среду. Встроенный температурный сенсор обеспечивает температурную компенсацию, что повышает точность измерений.

Назначение и область применения

Вибрационный плотномер РИЗУР-800 предназначен для точного измерения плотности жидкостей в реальном времени. Он применяется в химической, нефтегазовой, пищевой и фармацевтической промышленности, а также в перерабатывающих производствах. Прибор используется в трубопроводах, резервуарах и технологических установках для контроля состава и качества жидких сред, включая агрессивные, вязкие и многокомпонентные жидкости. Благодаря высокой точности и устойчивости к внешним воздействиям вибрационные плотномеры широко применяются в автоматизированных системах управления технологическими процессами.

Устройство и принцип работы

Вибрационный плотномер представляет собой высокоточный измерительный прибор, состоящий из нескольких ключевых компонентов, каждый из которых выполняет свою функцию.

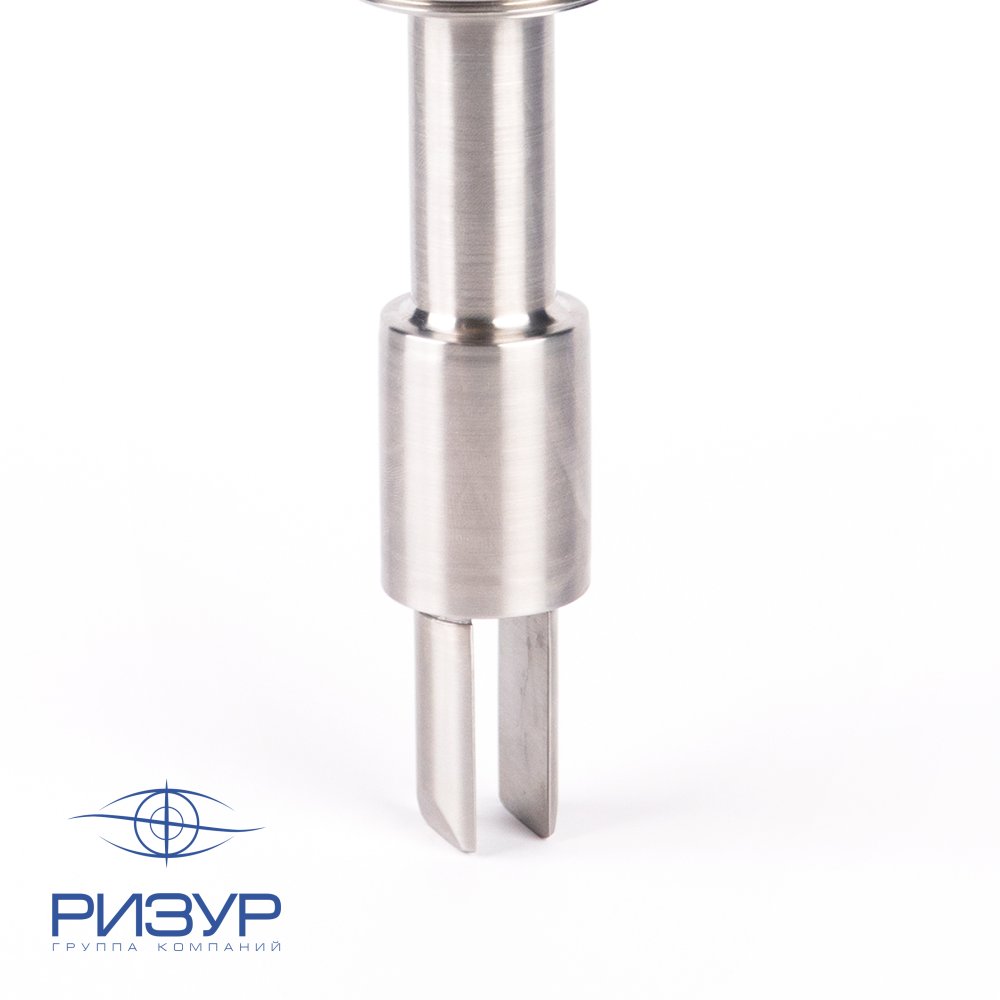

Основу устройства составляет чувствительный элемент, выполненный в виде камертона – U-образного металлического резонатора с двумя симметрично расположенными лопатками. Камертон изготовлен из нержавеющей стали, титана или другого химически стойкого и механически прочного материала. Эти материалы обеспечивают долговечность работы прибора в агрессивных жидкостях, при высоких температурах и давлениях.

Колебания в камертоне возбуждаются и фиксируются пьезоэлектрическими элементами, установленными на его основании. Пьезоэлементы представляют собой шайбовидные керамические компоненты, разде- лённые изоляционными прокладками и зажатые между конусной шайбой и металлической накладкой. В устройстве используются две группы пьезоэлементов: одни возбуждают механические колебания, а другие улавливают их отклик.

Корпус прибора выполняет защитную функцию, предохраняя внутренние элементы от воздействия из- меряемой среды и механических повреждений. Внутри плотномера расположен электронный модуль, включающий автогенератор, микроконтроллер. Автогенератор формирует электрические сигналы, кото- рые передаются на пьезоэлементы для возбуждения камертона. Полученный от пьезоэлементов сигнал передается в микроконтроллер, который анализирует частоту колебаний, температурные изменения и другие параметры, необходимые для точного вычисления плотности.

Передача измеренных данных осуществляется через выходной интерфейс, который может быть как анало- говым (сигнал 4–20 мА), так и цифровым (RS-485, HART, Modbus). Это позволяет интегрировать плотномер в системы автоматизированного управления технологическими процессами.
