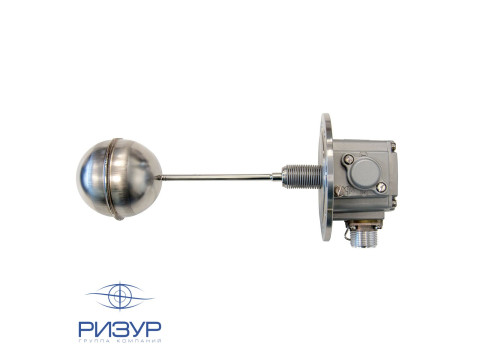

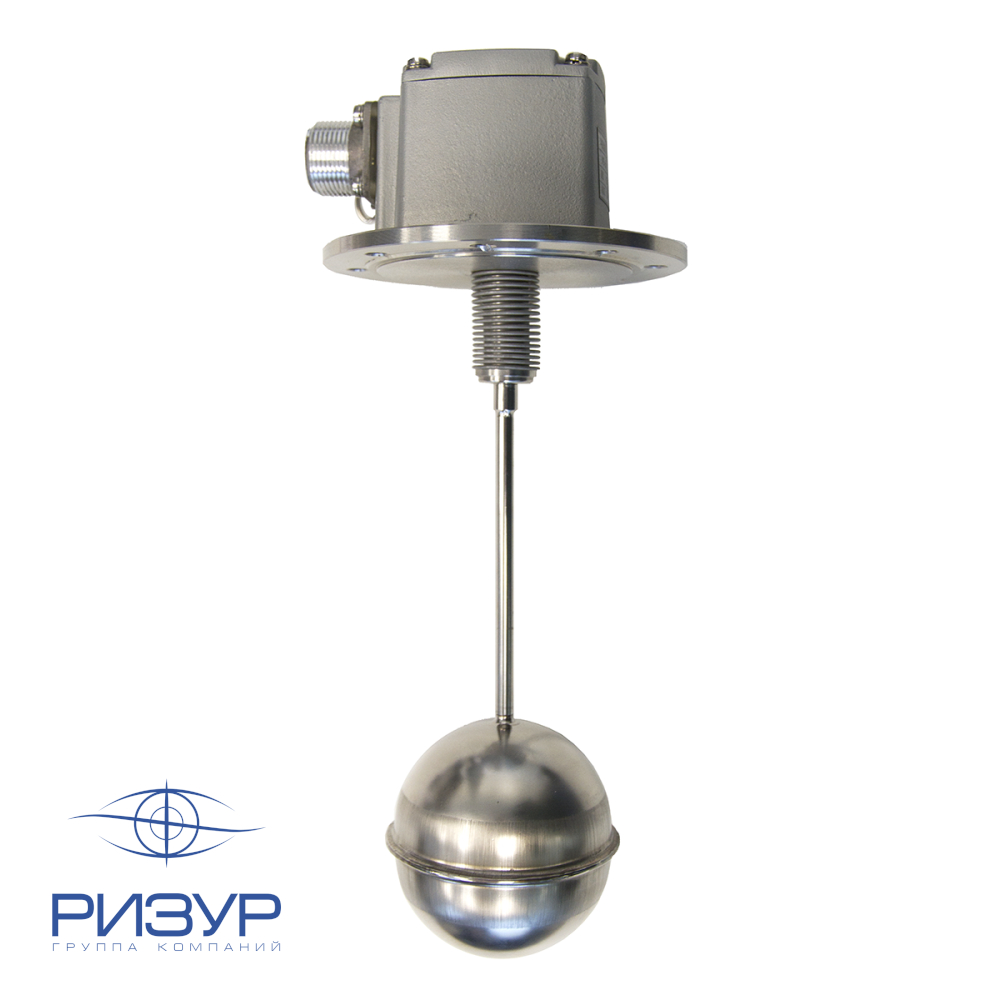

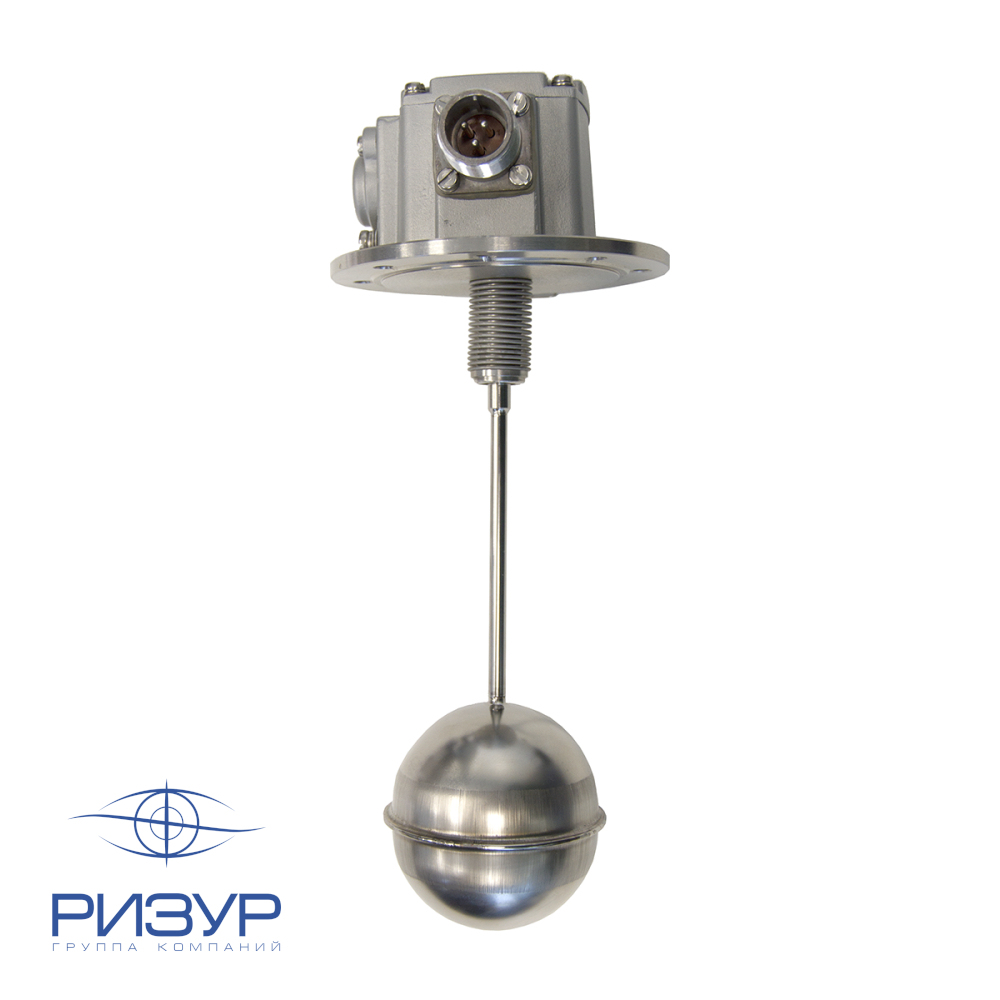

Датчик-реле уровня жидкости РИЗУР ДРУ-1ПМ
- Надежная работа с различными жидкостями, включая топливо и масло
- Широкий температурный диапазон эксплуатации: от –60 до +160 °C
- Возможность использования во взрывоопасных зонах (0Ex ia IIC T6…T3 Ga X)
- Компактная моноблочная конструкция с высокой степенью герметичности (IP54/IP67)
- Выходной сигнал типа «сухой контакт» для прямого подключения в цепи управления
- Высокая электрическая прочность изоляции — не менее 1500 В
- Универсальность применения в системах автоматики и контроля
- Подходит для жидкостей с вязкостью до 2,4 Па·с и плотностью от 0,8 г/см³
Датчик-реле уровня жидкости РИЗУР ДРУ-1ПМ предназначен для контроля уровня воды, дизельного топлива, масла, а также других жидкостей с динамической вязкостью не более 2,4 Пас и плотностью не менее 0,8 г/см³, не агрессивных по отношению к стали 12Х18Н10Т.
РИЗУР ДРУ-1ПМ применяется в устройствах автоматики, системах автоматического контроля, регулирования и управления технологическими процессами во многих отраслях промышленности. Прибор преобразует в выходной сигнал (типа «сухой контакт) достижение контролируемой средой точки контроля.
Степень защиты датчика-реле РИЗУР ДРУ-1ПМ от проникновения твердых предметов и воды (по ГОСТ 14254 «Степень защиты, обеспечиваемая оболочками») IP54 или IP67 (определяется при заказе).
РИЗУР ДРУ-1ПМ при устанавливаются на системах и емкостях — горизонтально. Минимальная температура окружающей среды при эксплуатации датчика-реле — минус 50 °С, максимальная — плюс 60 °С. Прибор имеет несколько вариантов исполнений и выпускается как с видом взрывозащиты 0 Ex ia IIC T6…T3 Ga X для применения в устройствах, где возможно образование взрывоопасных смесей, так и без взрывозащиты.
Датчики-реле являются несамовоспламеняющимся, не поддерживают и не вызывают горение.
Устройство и принцип работы
Датчик-реле РИЗУР ДРУ-1ПМ представляет собой моноблочную конструкцию и состоит из корпуса (с крышками), на который крепится штепсельный разъем, внутри корпуса расположены микропереключатель; поплавка, фланца и сильфона, приваренного к фланцу; стопорного устройства, обеспечивающего фиксацию поплавка при транспортировке %; для уплотнения корпуса с крышками и фланцем, а также соединения разъема с корпусом используются прокладки.
Принцип работы датчика-реле основан на изменении положения поплавка под воздействием выталкивающей силы контролируемой среды. Поплавок при своем перемещении рычагом воздействует на переключатель, включенный в электрические цепи сигнальных и пусковых устройств.
Схема электрического подключения
Технические характеристики
| Материал, контактирующий с рабочей средой | 12Х18Н10Т |
| Выходной сигнал | «сухой контакт» |
| Дифференциал | не более 25 мм |
| Электропрочность изоляции | не менее 1500 В |
| Вид взрывозащиты | 0Ex ia IIC T6 Ga X 0Ex ia IIC T5 Ga X 0Ex ia IIC T4 Ga X 0Ex ia IIC T3 Ga X без взрывозащиты |
| Степень защиты | IP54, IP67 |
| Температура окружающей среды при эксплуатации, °С | -60...+60 -60...+75 |
| Относительная влажность воздуха при температуре 35+/-2 °С | 98 % |
| Контролируемая жидкость | Параметры контролируемой жидкости | |||
Температура, С° |
Рабочее избыточное давление, МПа (кгс/см²) |
Вязкость динамическая, Па•с | Плотность, г/см³ | |
| Вода, вода с хромпиком от 1,1 до 1,6% по весу воды |
+6...+105 | 0,8 (8) | 2,4 | 0,8...1,2 |
| Дизельное топливо | -50...+60 | |||
| Авиационное топливо | +6...+150 | |||
| Другие жидкости | -50...+160 | |||
|
Электрическая нагрузка на контакты выходного реле датчика-реле |
||||
|
Коммутируемый ток |
Максимальная коммутируемая мощность, В*А | |||
| Напряжение, В | Сила тока, А | Род тока | ||
| От 3 до 30 | От 0,5 до 4,0 | постоянный | активная |
70 |
| От 3 до 30 | От 0,5 до 2,0 | постоянный | индуктивная, t < 0,015 c | |
| До 250 | До 2,0 | переменный, 50 Гц | индуктивная, cos φ > 0.5 |
300 |
| До 250 | До 3,0 | переменный, 50 Гц | активная | |
Чертежи

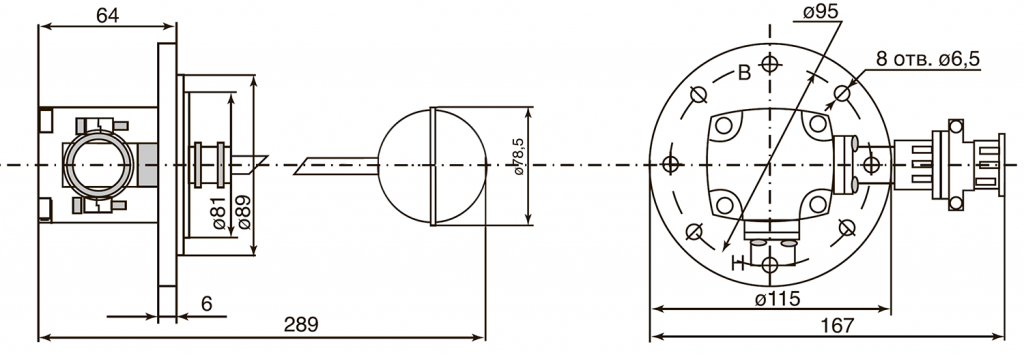

Габаритные размеры
Комплект поставки
В комплект поставки входят:
- датчик-реле РИЗУР ДРУ-1ПМ - 1 шт.;
- паспорт - 1экз.;
- руководство по эксплуатации.
| Сертификат Электромагнитной совместимости ТР ТС 020 2011 на приборы контроля уровня.pdf | Скачать |
| Сертификат сейсмостойкость Приборы измерения и контроля уровня.pdf | Скачать |
| Декларация ТР ТС-032 - приборы измерения и контроля уровня.pdf | Скачать |
| Руководство по эксплуатации РИЗУР-ДРУ.pdf | Скачать |
| Сертификат -_SIL2_-Приборы измерения и контроля уровня.pdf | Скачать |
| Сертификат соответствия ТР ТС 012 на приборы измерения и контроля уровня.pdf | Скачать |
| Сертификат соответствия по программе «Сделано в России».pdf | Скачать |
