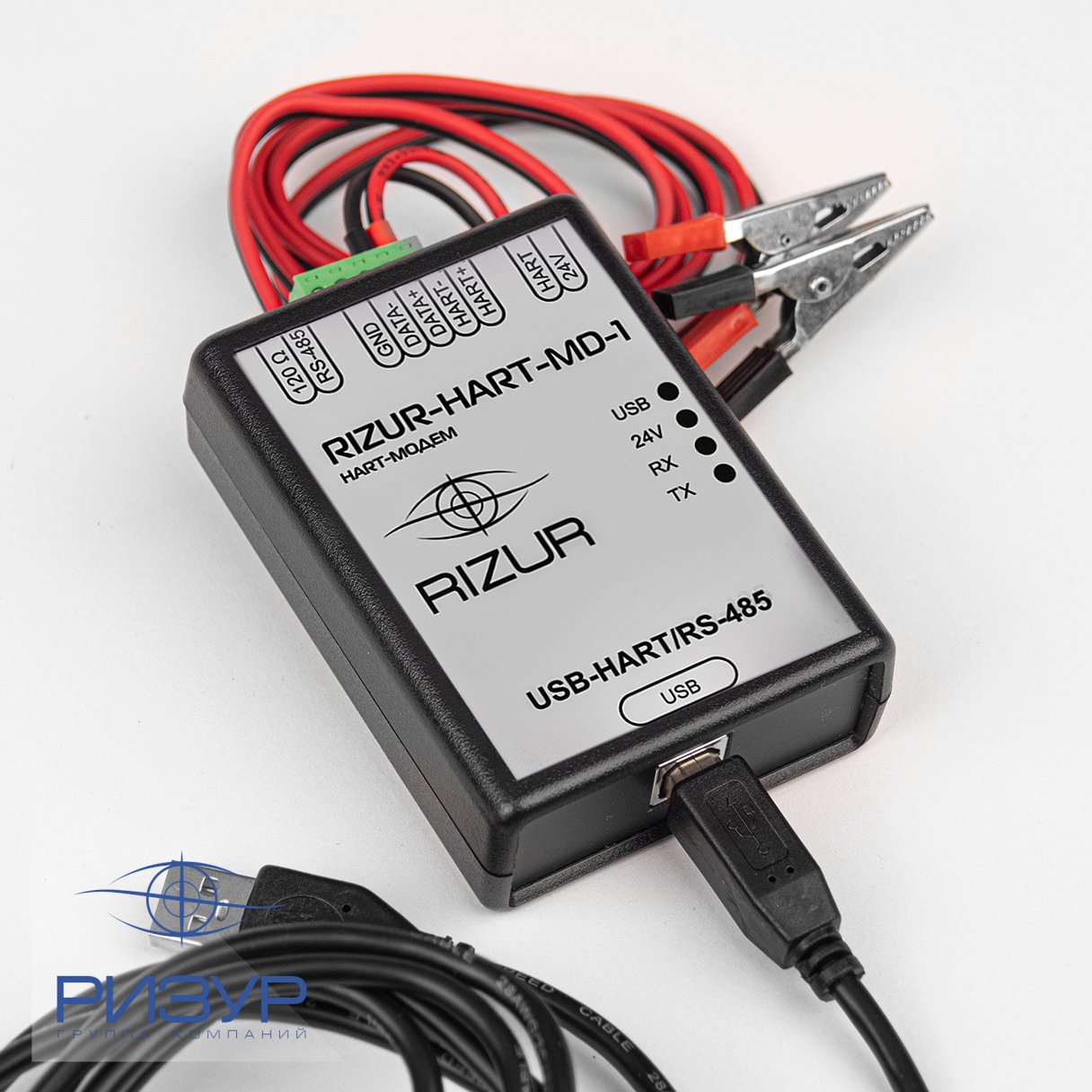

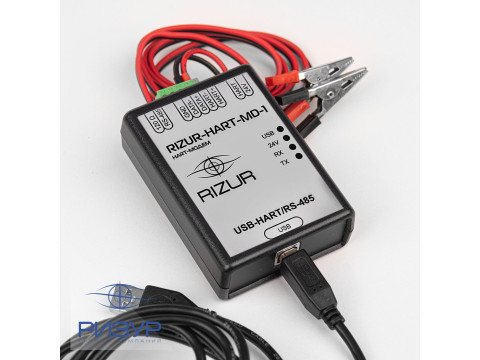

HART-модем RIZUR-HART-MD-1
- Поддержка интерфейсов HART и RS-485 в одном устройстве.
- Гальваническая развязка 1000 В для повышения безопасности.
- Питание от USB, не требуется внешний источник.
- Встроенный источник питания 24 В для HART-устройств.
- Компактные размеры (100×66×30 мм).
- Индикация передачи и приёма данных.
- Возможность подключения согласующей нагрузки 120 Ом.
- Совместимость с широким спектром ОС Windows.
RIZUR-HART-MD-1 — HART-модем, компактный преобразователь USB-485 с гальванической развязкой.
Модем предназначен для связи между персональным компьютером и интеллектуальными устройствами, поддерживающими интерфейсы HART и RS-485 через USB порт без изменений программного обеспечения. Не требует внешнего питания.
Примеры применения:
Настройка приборов в полевых условиях и системах АСУТП
Элементы управления
| Переключатели режимов работы HART | |
| HART | Переключение модема в режим работы по интерфейсу HART |
| 24V | Переключение модема в режим “HART МОДЕМ С ПИТАНИЕМ” |
| Переключатели режимов работы RS-485 | |
| RS-485 | Переключение модема в режим работы по интерфейсу RS-485 |
| 120 Ω | Подключение согласующей нагрузки |
| Индикаторы | |
| USB | Питание от USB порта |
| 24V | Включен режим “HART МОДЕМ С ПИТАНИЕМ” |
| RX | Индикатор приема данных |
| TX | Индикатор передачи данных |
Режим работы: HART МОДЕМ
В этом режиме модем работает как стандартный HART модем. Полярность подключения к линии HART произвольная.
Режим работы: HART МОДЕМ С ПИТАНИЕМ
В этом режиме включается внутренний источник питания 24В, подключается внутреннее сопротивление 250 Ом на линию HART.
При подключении устройств к модему необходимо соблюдать полярность.
Режим работы: RS-485
В этом режиме модем используется для подключения к сети RS-485. Переключателем “120 Ω” пользователь может подключить или отключить нагрузку 120 Ом между линиями DATA+ и DATA-
Технические характеристики
| Скорость обмена | 300...115200 бит/с |
| Гальваническая развязка | 1000В |
| Питание | от USB |
| Потребляемая мощность | 200мВт |
| Индикация | Прием/передача |
| Защита | по линии RS-485 по линии USB |
| Драйвера виртуального COM порта | Windows98/ Windows 98 SE Windows2000/ME/XP |
| Соединитель RS-485 | Клеммная колодка |
| Рабочая температура | (-10...+80) С |
| Температура хранения | (-50...+80) С |
| Интерфейсы | HART и RS-485 |
| Внутренний источник напряжения | 24В±10%, 25мА |
| Габаритные размеры | 100x66x30 мм |
