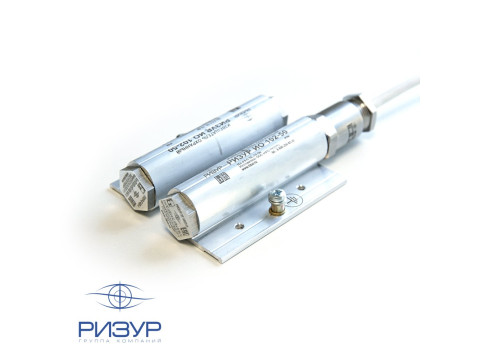

Извещатель охранный магнитоконтактный взрывозащищенный РИЗУР-ИО-102-50
- Взрывозащищённость для зон 0, 1 и 2 классов.
- Корпус из алюминиевого сплава или нержавеющей стали.
- Высокая степень защиты IP66 и IP68.
- Поддержка разных типов контактов: НЗ, НО, переключающий.
- Диапазон рабочих температур от –60 до +70 °C.
- Высокая виброустойчивость (не менее 10 g).
- Компактные размеры (100×40×30 мм).
- Коммутируемый ток до 1 А и напряжение до 250 В.
Взрывозащищенный охранный магнитоконтактный извещатель РИЗУР-ИО-102 является частью систем охранной сигнализации. Прибор подходит для эксплуатации во взрывоопасных зонах 0, 1 и 2 классов.
Магнитоконтактные взрывозащищенные извещатели производства ООО «НПО РИЗУР» используются в нефтехимической, нефтегазовой, угольной, машиностроительной и других отраслях промышленности, на объектах различного назначения (зданиях и строениях), где функционируют системы охранной сигнализации. Приборы РИЗУР-ИО-102 также предназначены для контроля положения движущихся элементов и частей механизмов и конструкций, таких как, двери, секции рефрижераторные (железнодорожные), технологические установки на промышленных объектах.
Извещатели охранные магнитоконтактные взрывозащищенные РИЗУР-ИО-102 реагируют на смещение и открытие, передавая в случае тревоги оповещение на приемно-контрольное устройство.
Устройство и принцип работы

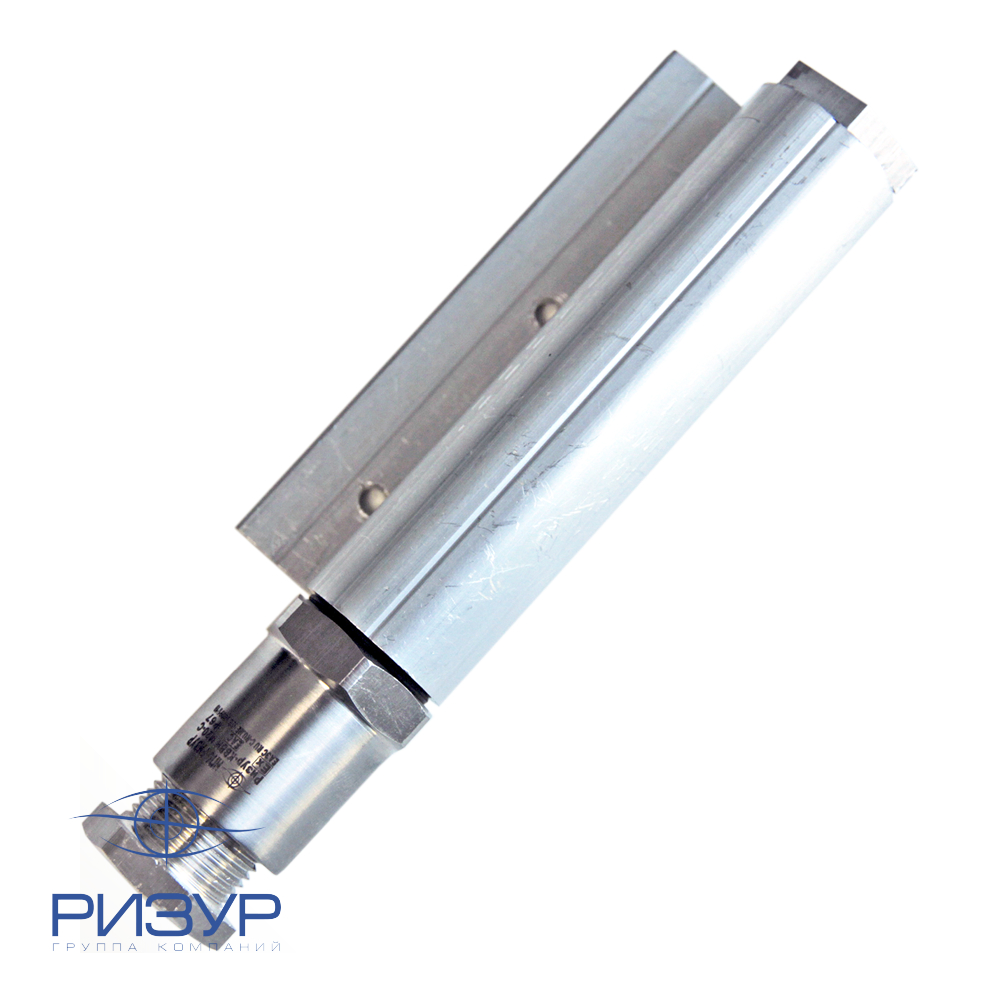

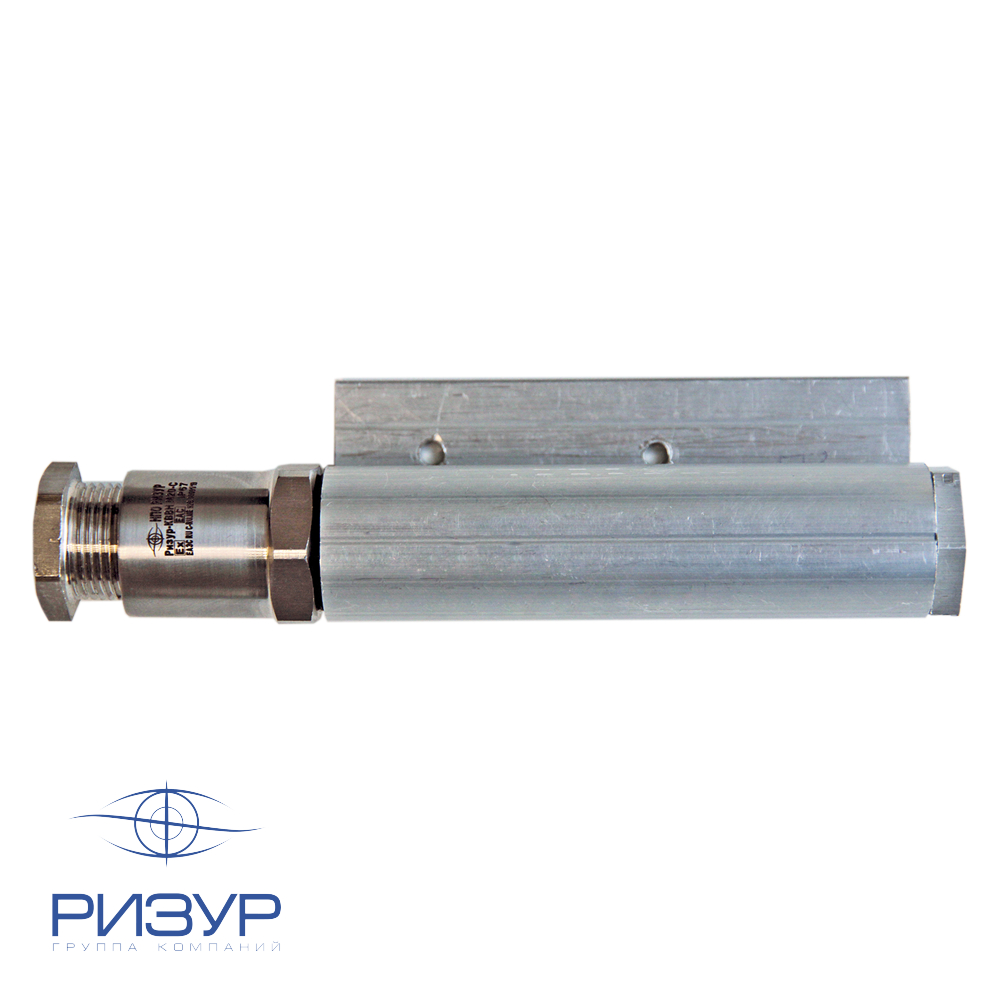

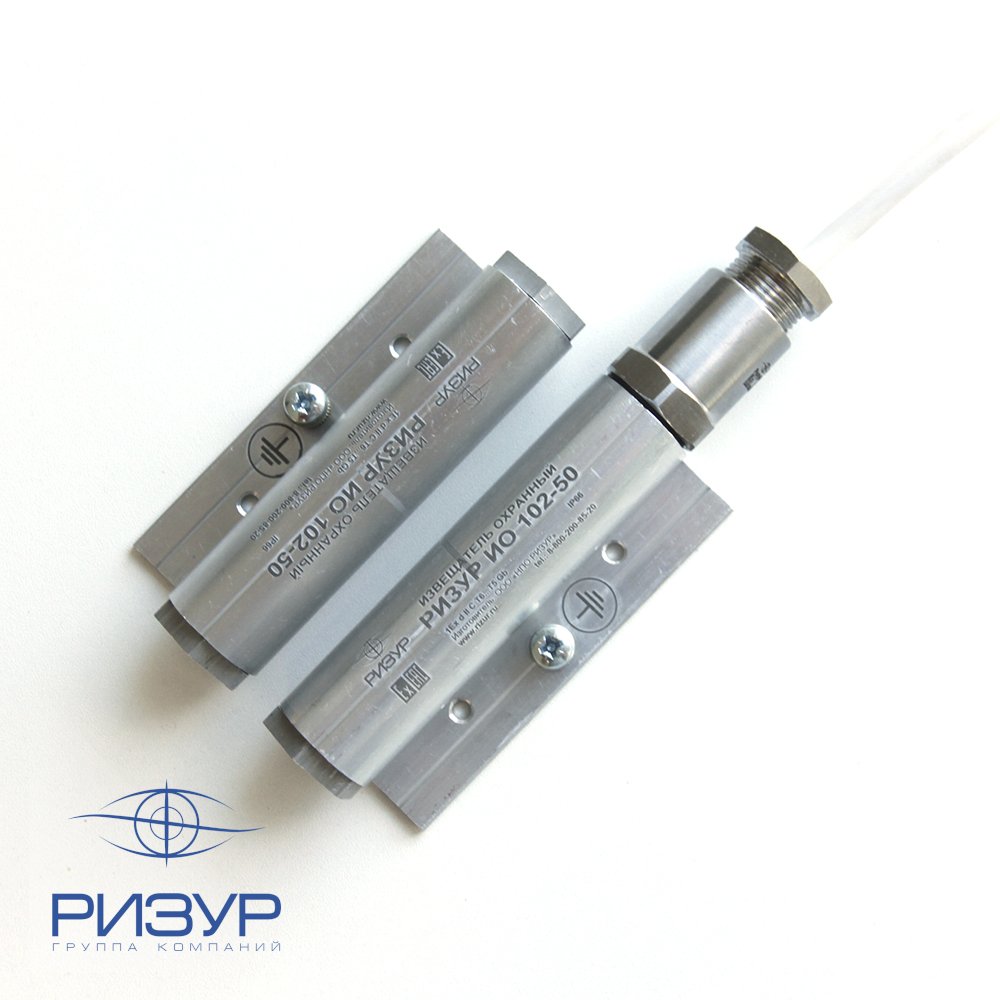

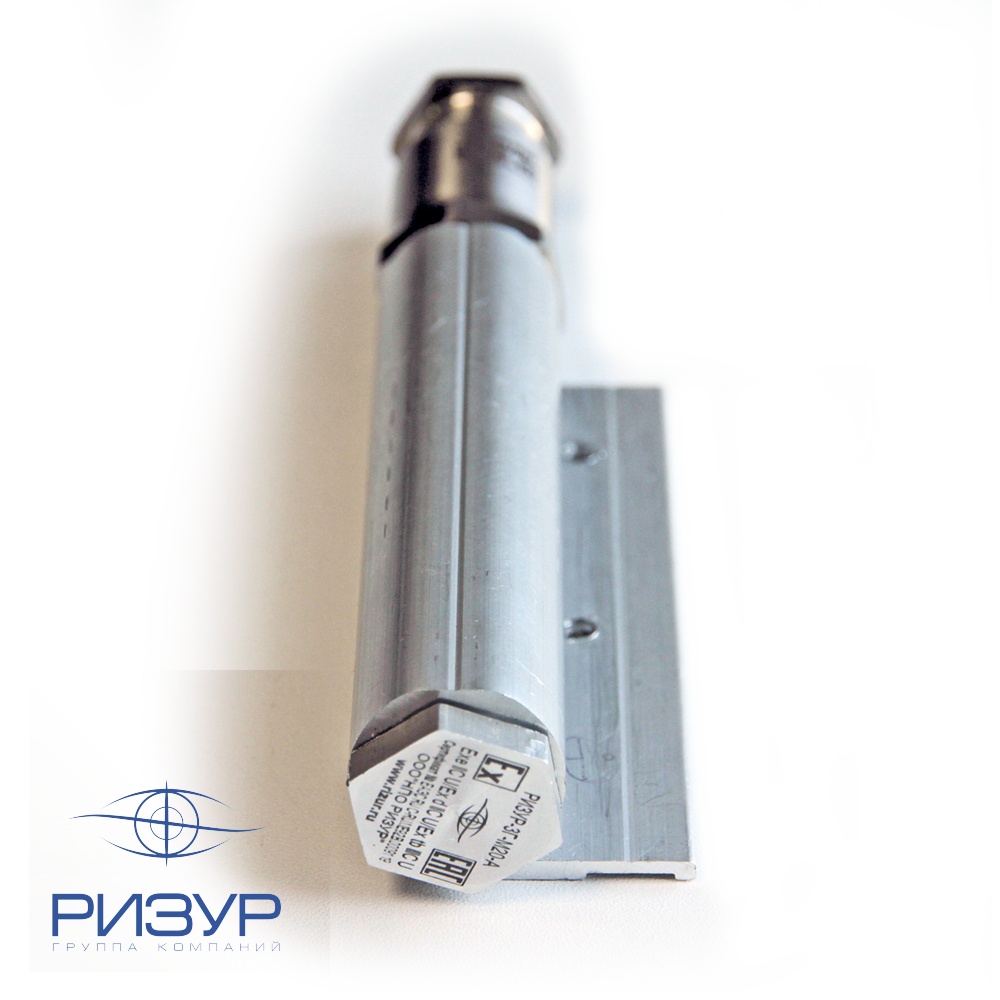

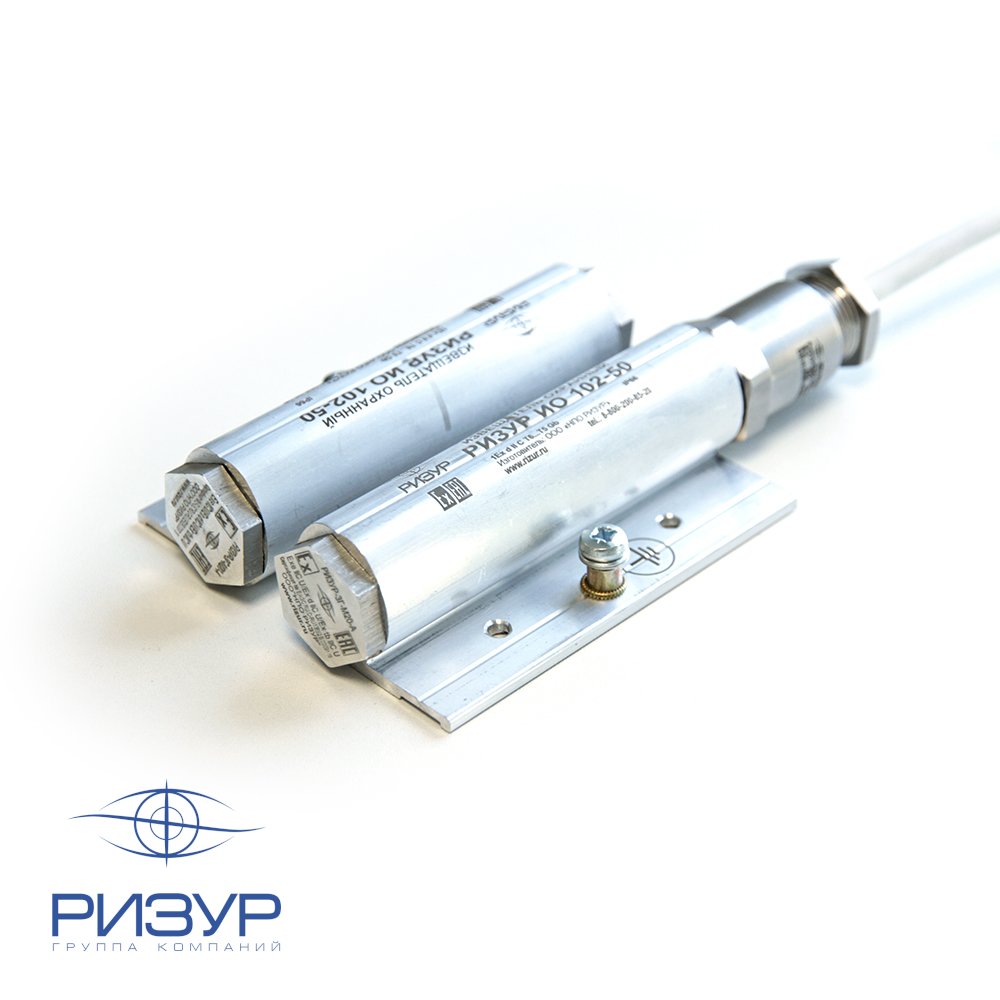

Извещатель РИЗУР-ИО-102 представляет собой прибор, состоящий из двух частей цилиндрической формы с монтажной планкой, имеющей отверстия для болтов или шпилек, и служащей для крепления корпуса на поверхности. Корпус изготовлен из алюминиевого сплава или нержавеющей стали.
В одной части прибора расположен магнит, в другой — герметизированный магнитоуправляемый контакт.
При приближении частей прибора друг к другу происходит срабатывание герметизированного магнитоуправляемого контакта, при отдалении — отпускание. Для контроля состояния извещателя возможно использовать нормально замкнутые, нормально разомкнутые или переключающие контакты.
Приборы РИЗУР-ИО-102 выпускаются согласно требованиям нормативно-технической документации, разработанной на предприятии, имеют все необходимые сертификаты.
Технические характеристики
|
Материал корпуса: |
алюминиевый сплав нержавеющая сталь |
|
Коммутируемый ток, А |
не более 1 |
| Коммутируемое напряжение, В | не более 250 |
| Коммутируемая мощность, Вт | не более 30 |
|
Тип контакта |
нормально разомкнутый нормально замкнутый переключающий |
| Сечение подключаемого провода, мм | от 0,125 до 2 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6 Ga X |
|
Диапазон рабочих температур °C |
от минус 60 до плюс 70 |
| Виброустойчивость, g | не менее 10 |
| Устойчивость к механическим ударам, g | не более 150 |
|
Степень защиты |
IP66 |
|
Сопротивление разомкнутых контактов, МОм |
не менее 100 |
|
Габаритные размеры, мм |
100x40х30 |
