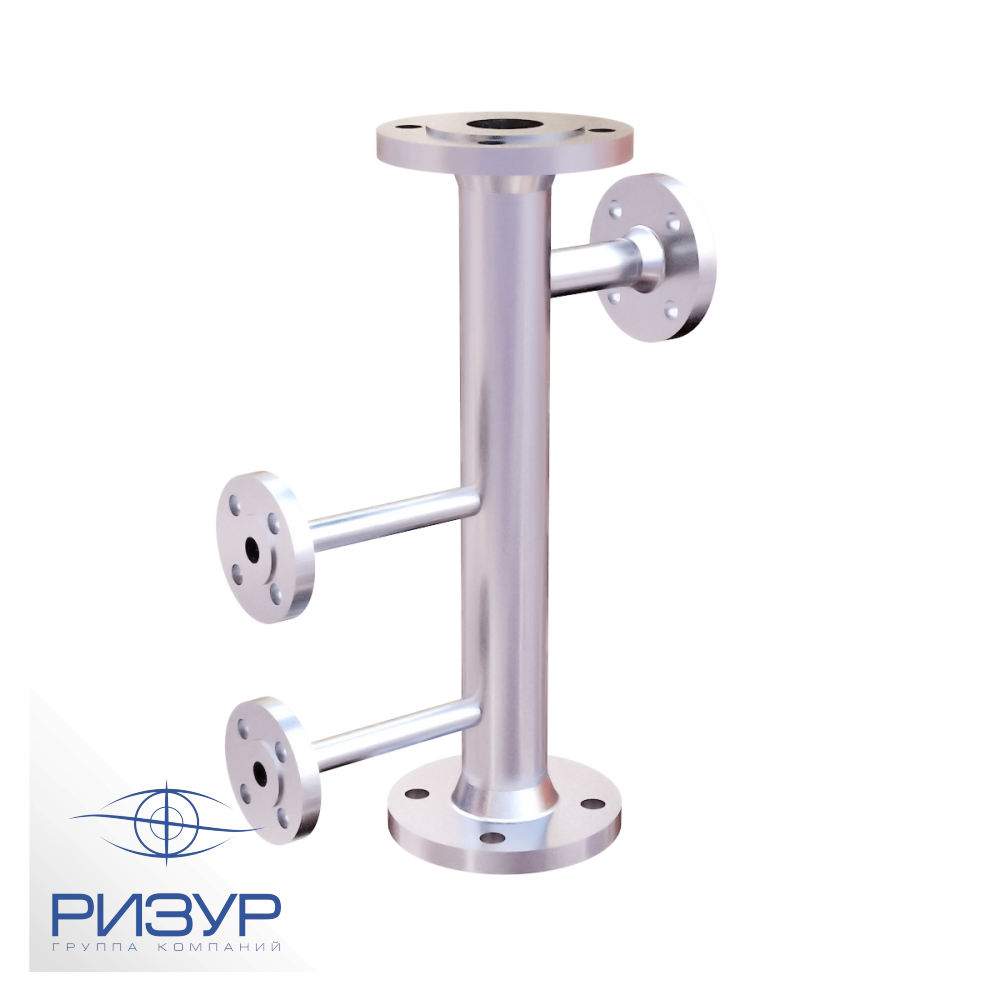

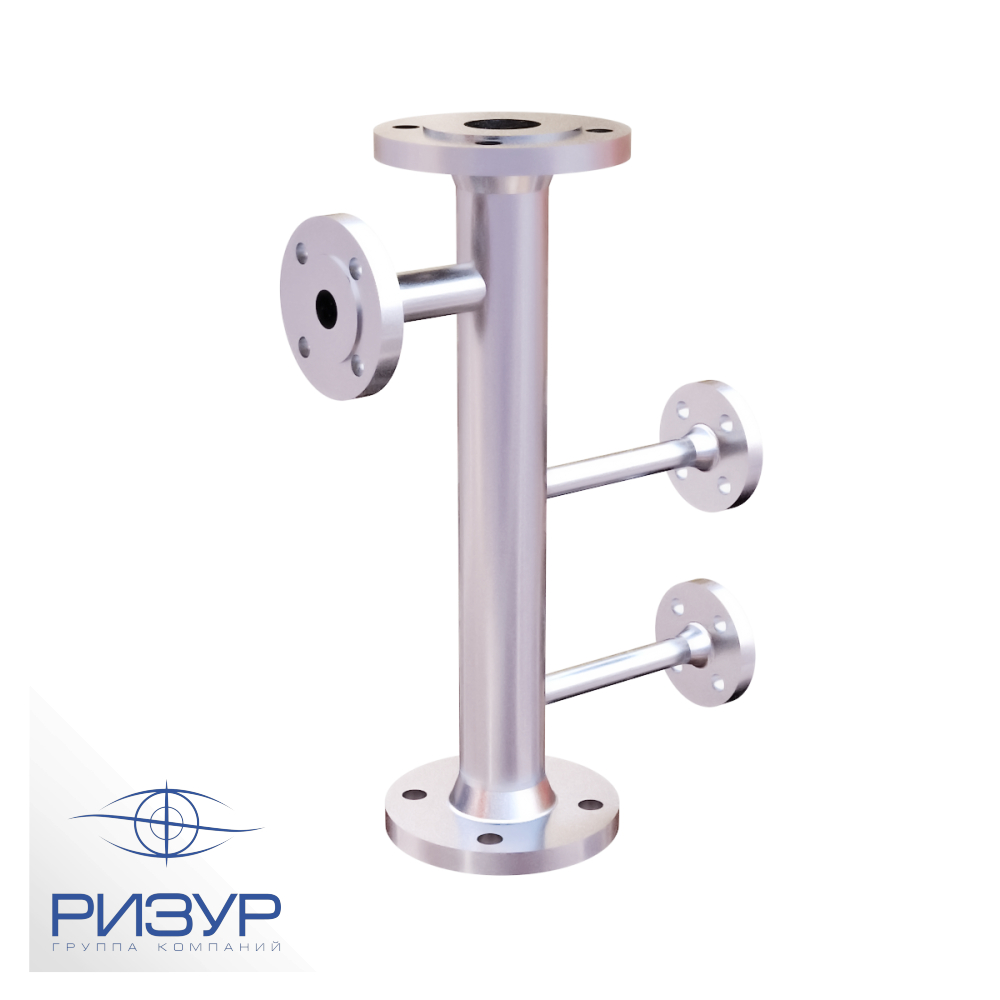

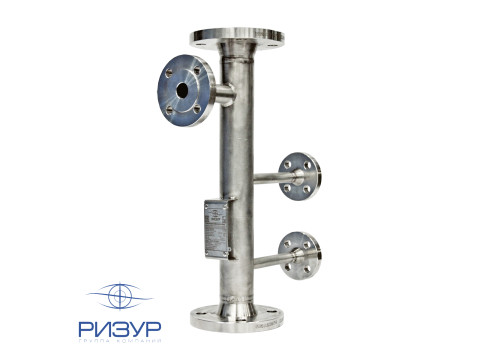

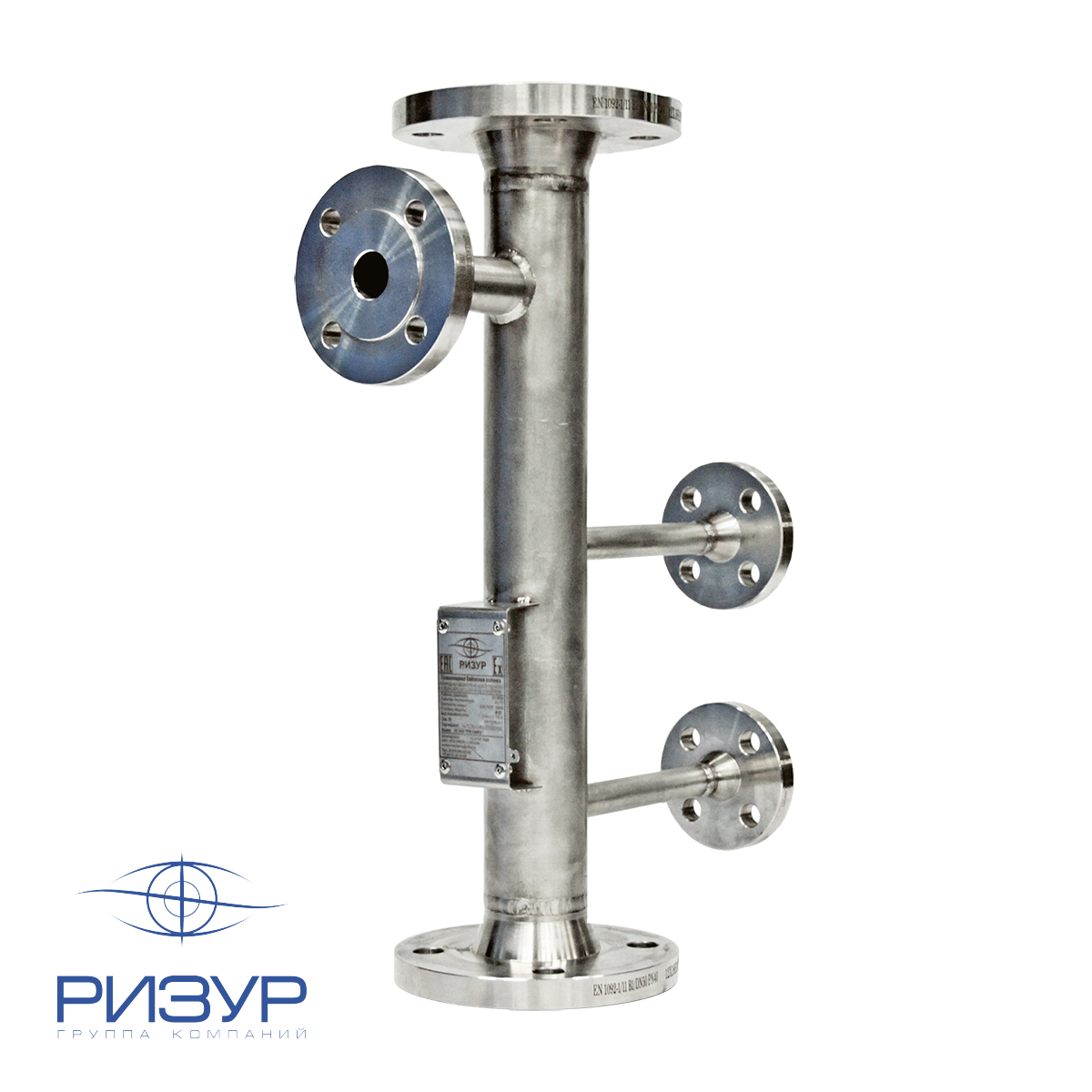

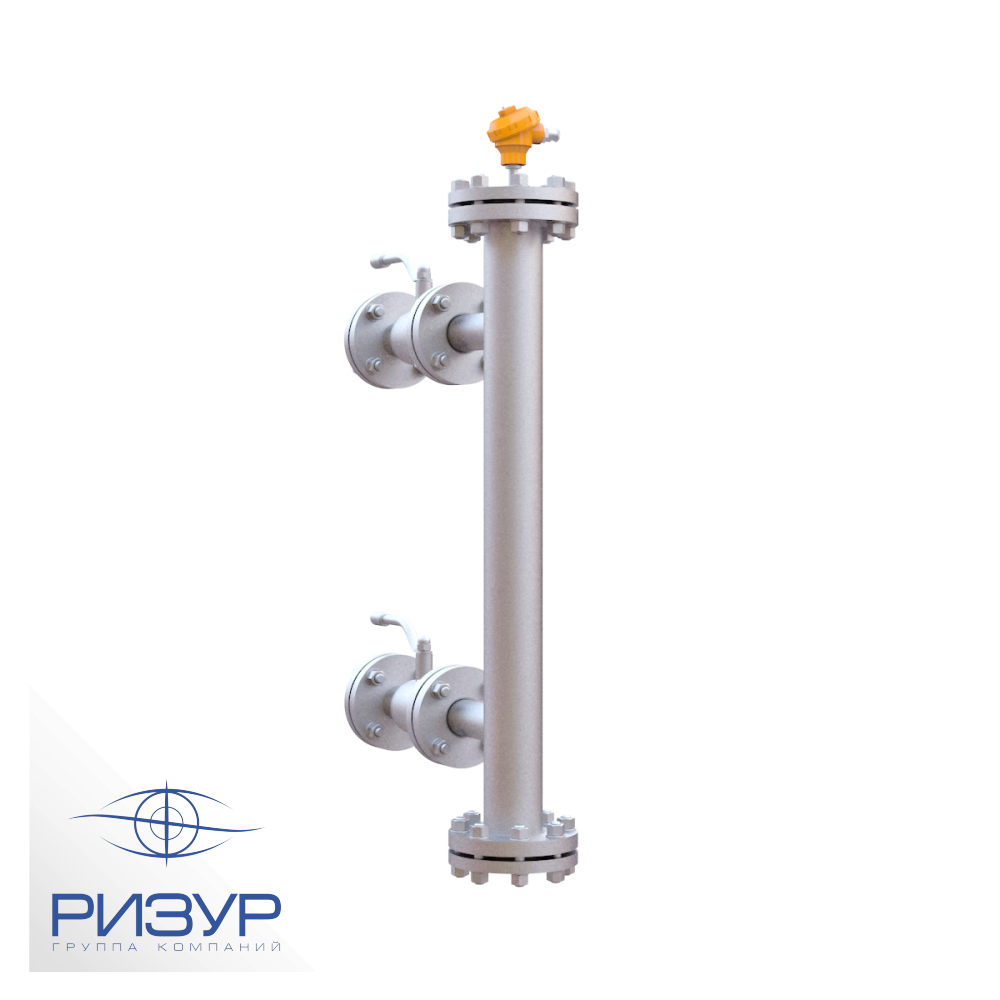

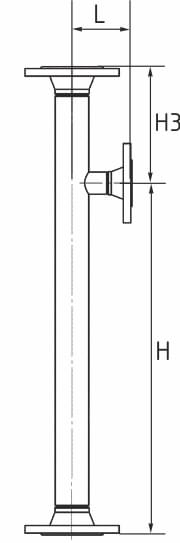

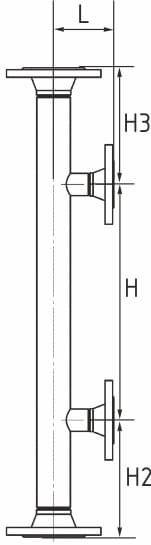

Колонка байпасная уровнемерная РИЗУР-КБУ

Уровнемерная байпасная колонка (камера уровнемерная выносная) РИЗУР-КБУ используется в тех случаях, когда нет возможности установить сигнализаторы и уровнемеры различных видов непосредственно в резервуар. РИЗУР-КБУ предназначена для монтажа приборов измерения и контроля уровня.

Устройство и принцип работы

Принцип действия РИЗУР-КБУ следующий: уровнемерная байпасная колонка и резервуар, соединенный с ней фланцевым, резьбовым или сварным способом, образуют сообщающиеся сосуды. Соответственно, уровень среды в колонке и в резервуаре одинаковый, то есть уровень жидкости в резервуаре определяется измерением уровня жидкости в байпасной колонке.

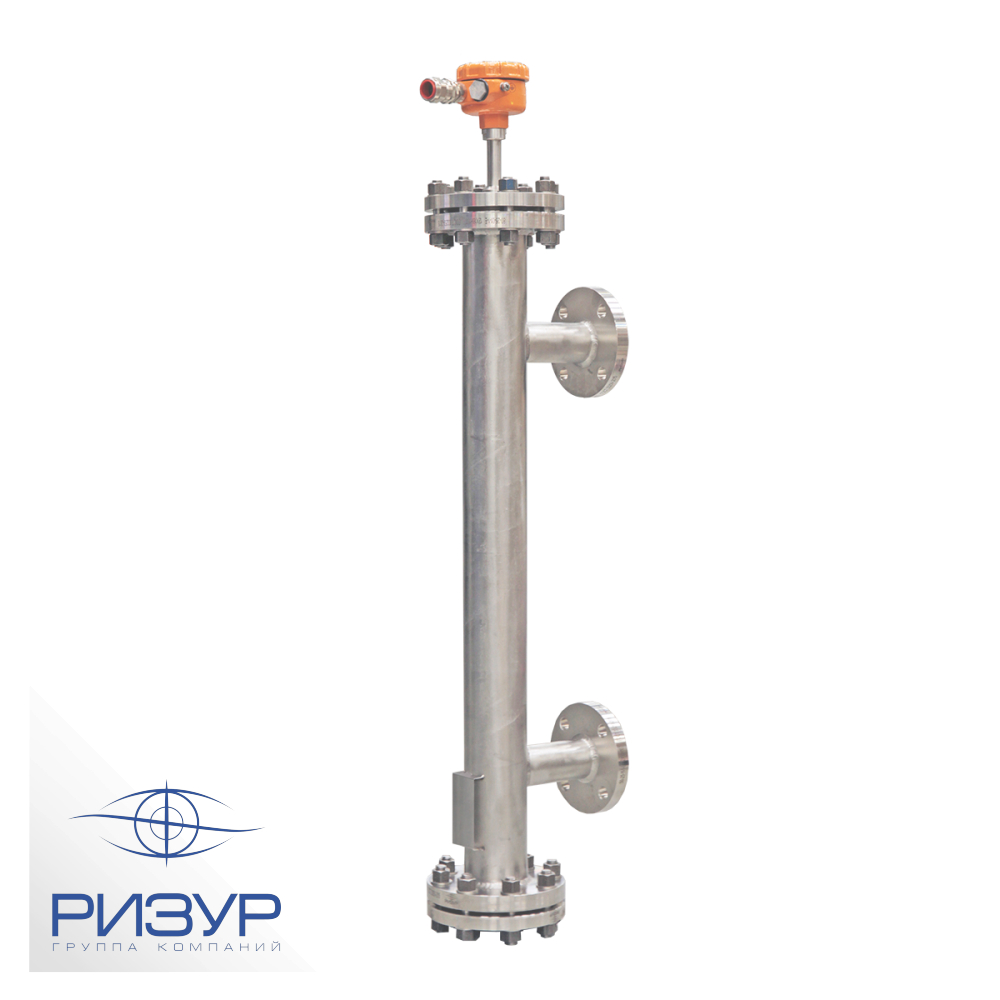

На уровнемерную байпасную колонку РИЗУР-КБУ производства ООО "НПО РИЗУР" монтируются следующие приборы:

• ультразвуковой сигнализатор РИЗУР-900,
• поплавковый сигнализатор РИЗУР-М-В,
• сигнализатор уровня кондуктометрический РИЗУР-300,
• уровнемер микроволновой (рефлекс-радарный) РИЗУР-1300,
• уровнемер поплавковый магнитострикционный РИЗУР‑НМТ,
• и другие приборы стороннего производства.

Уровнемерные байпасные колонки РИЗУР-КБУ выпускаются в нескольких комплектациях, разработанных конструкторским отделом ООО «НПО РИЗУР», и отличаются типами присоединений к емкости; выбор присоединений зависит от давления и вида контролируемой среды.

РИЗУР-КБУ изготавливаются по чертежам заказчика и по Т-ММ-04-06 — альбому чертежей внутреннего типажа, определяющему единство технических решений в проектах при применении буйковых уровнемеров. Для монтажа уровнемерной байпасной колонки производства ООО «НПО РИЗУР» выпускаются также необходимые комплектующие.

Опции

(для всех моделей)

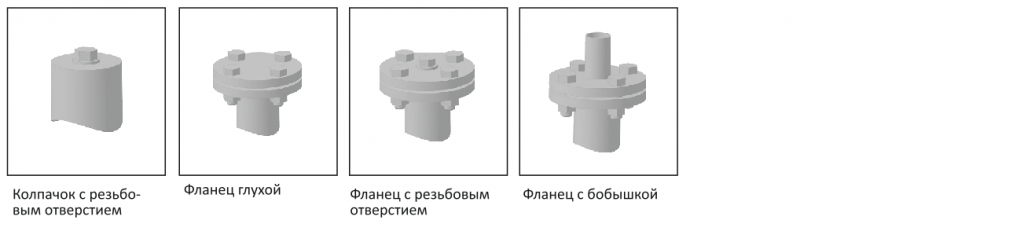

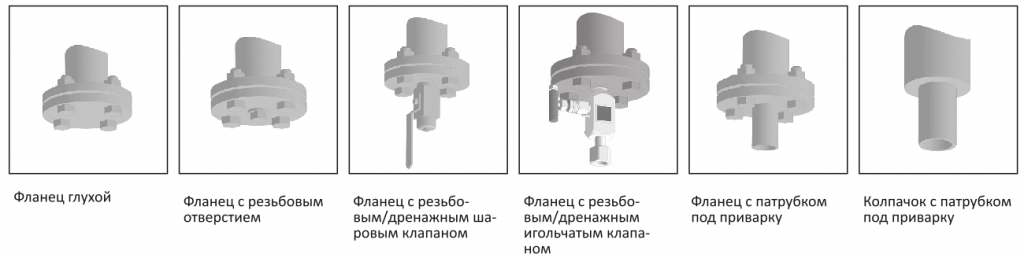

Примеры исполнения верхнего конца байпасной колонки

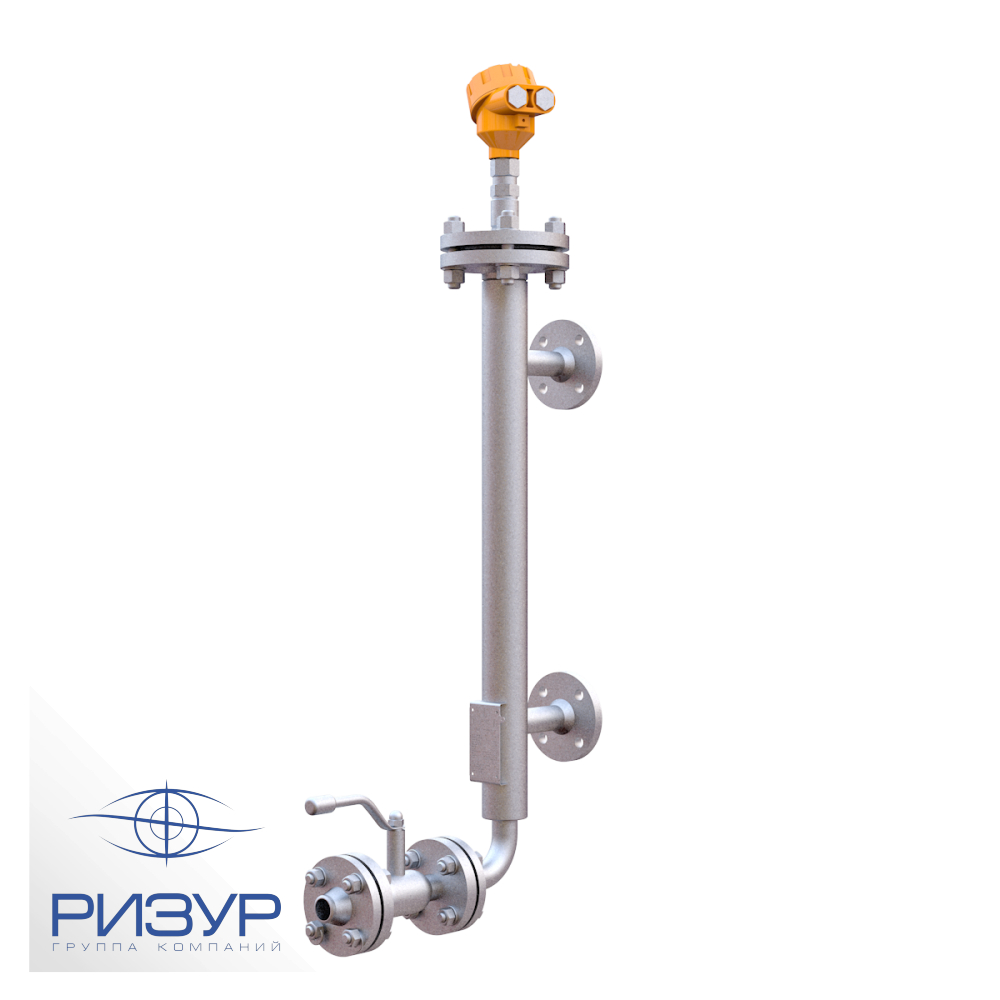

Примеры исполнения нижнего конца байпасной колонки

Технические характеристики

Температура измеряемой среды, °С	от -196 до + 500
Температура окружающей среды, °С	-60...+60 -60...+75
Номинальное давление, МПа	от - 0,1 до 42
Материал выносной камеры и фланцев	Сталь 2О, 09Г2С, 12Х18Н10Т (AISI 321), AISI 304, AISI 316Ti и другие
Диаметр выносной камеры	Ду50, Ду65, Ду80, Ду100 (толщина стенки камеры зависит от давления среды). Другие диаметры по запросу.

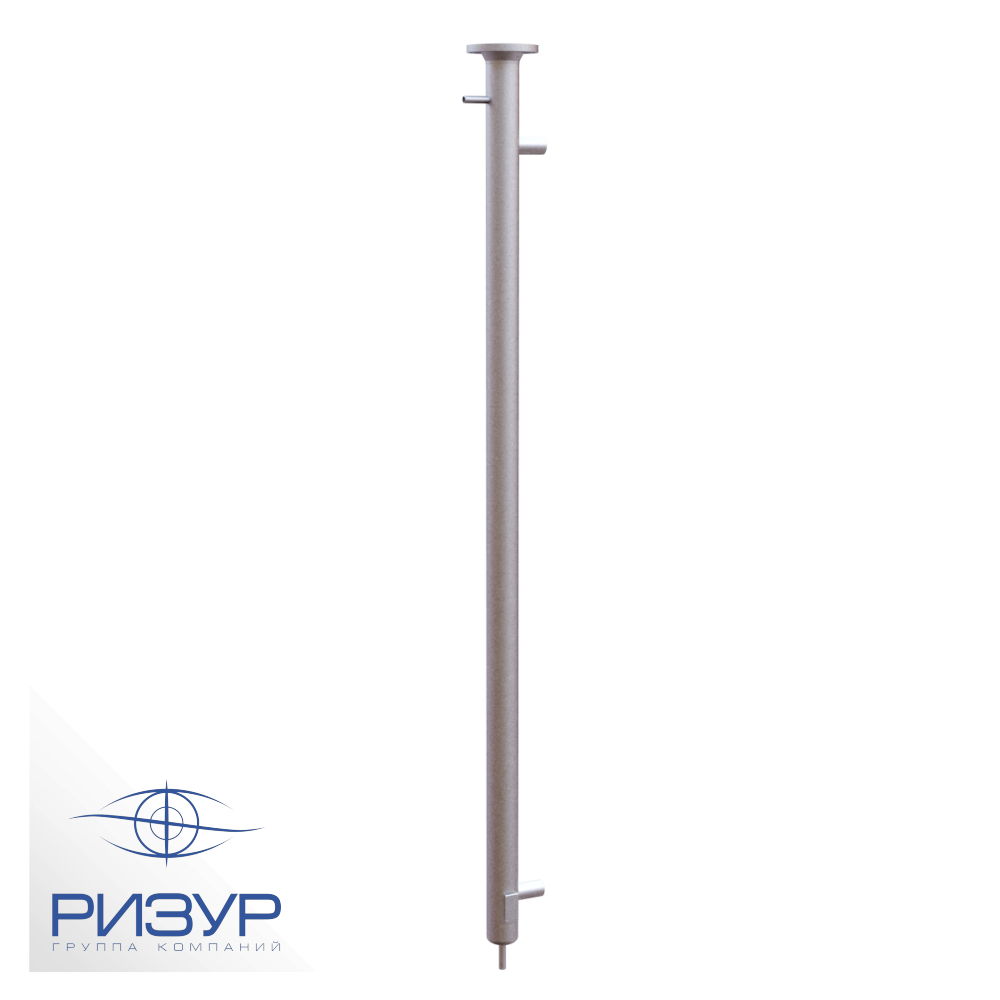

Рабочий диапазон РИЗУР-КБУ, мм	от 100 до 25000 При длине более 5000 мм используется составная конструкция
Присоединение к процессу	Фланцевое согласно ГОСТ 12815-80, EN1092-1, DIN 2526, ANSI/ASMEB16.5 Приварное - патрубок под приварку Резьбовое - метрическая (М), трубная цилиндрическая (G) или трубная коническая (NPT) резьба
Способ монтажа	Бок-бок, бок-низ и другие по специальному заказу
Вентиляция / Дренаж	Пробки, краны, вентили, фланцы, патрубки под приварку

DN от 50мм до 200мм
PN от 1,6МПа до 20МПа (до 42 МПа по специальному согласованию)
