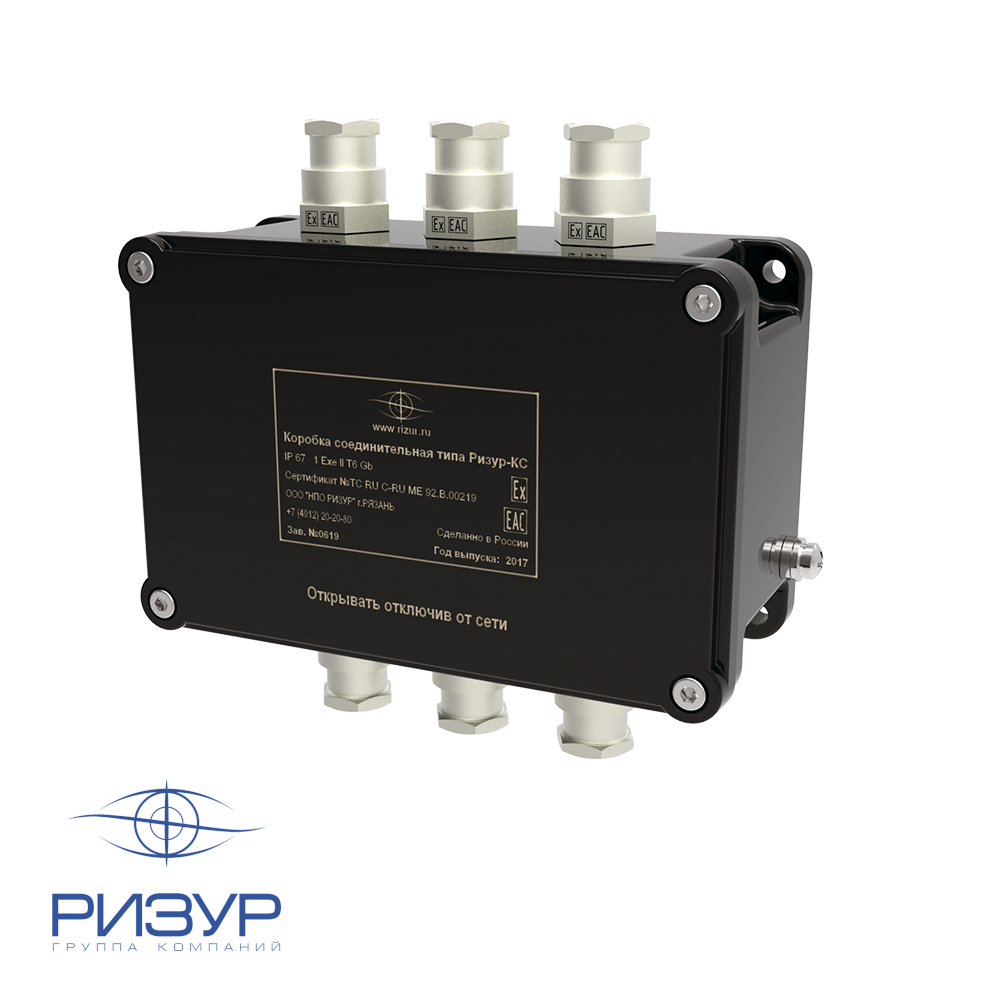

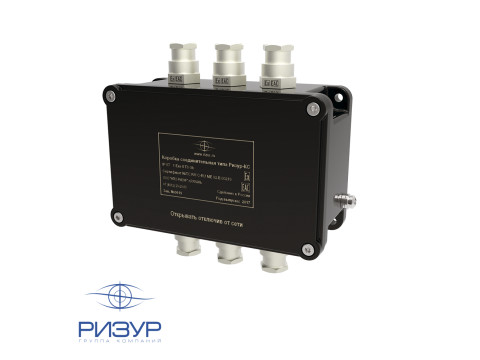

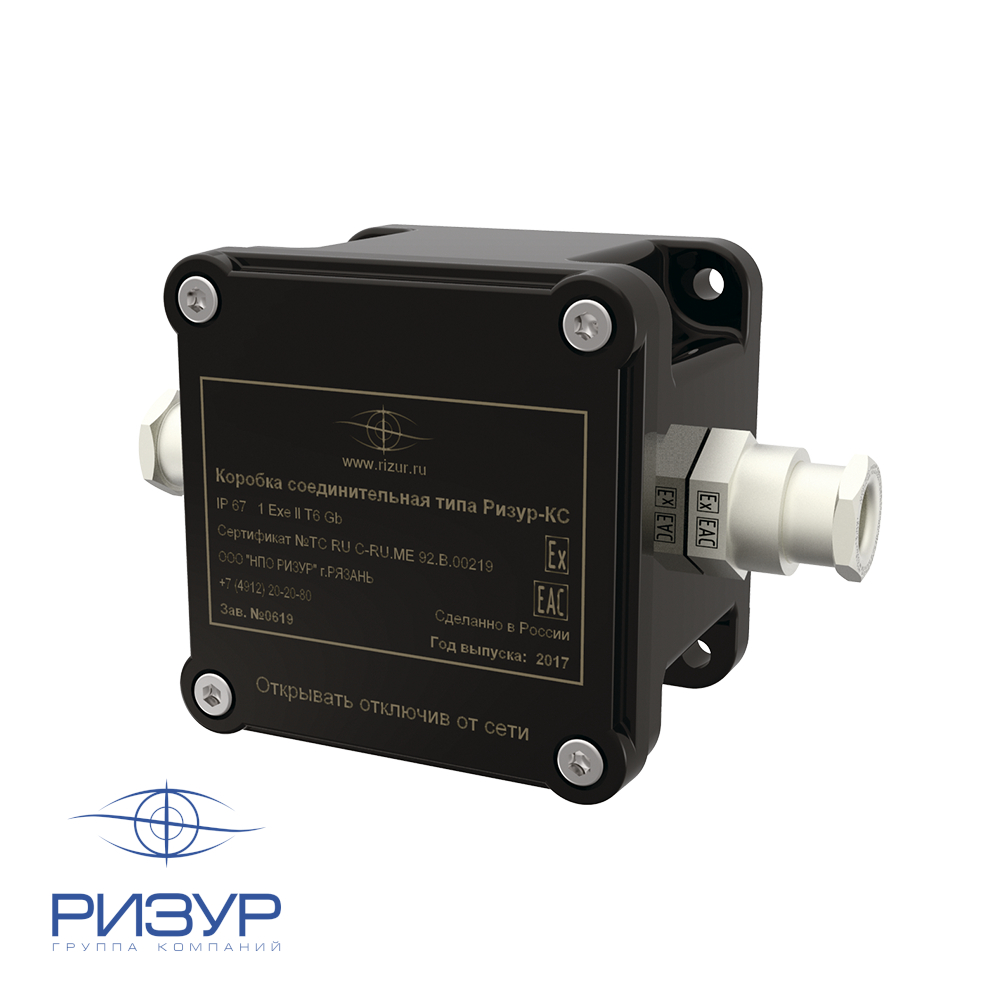

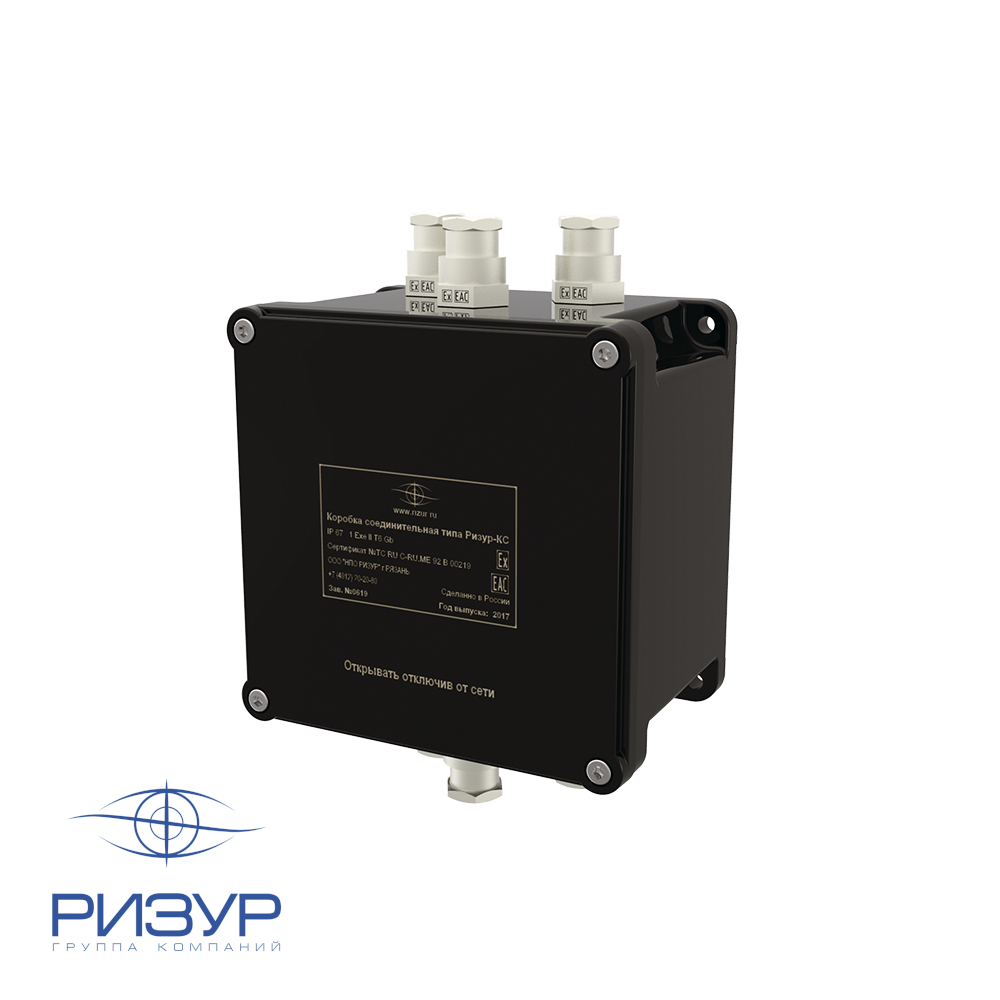

Корпус коробки из алюминиевого сплава РИЗУР-КС-А (Exe)
- Корпус из алюминиевого сплава, устойчивого к агрессивной среде.
- Взрывозащищённое исполнение с типами защиты «e», «ia», «db».
- Высокая степень защиты от внешних воздействий (до IP68).
- Лабиринтная система уплотнений для герметичности.
- Широкий диапазон рабочих температур (-60…+60 °C, до -65…+65 °C).
- Антикоррозионные крепежные элементы из нержавеющей стали.
- Гибкая конфигурация кабельных вводов и клеммников по ТЗ заказчика.
- Подтверждённая безопасность для взрывоопасных зон (сертификация ТР ТС).
Корпус коробки РИЗУР-КС-A выполнен из алюминиевого сплава, устойчивого к негативному воздействию окружающей среды и различных химических веществ, в том числе к парам соляной кислоты и сероводорода. Коробка состоит из корпуса и крышки, соединяемых болтами. Система уплотнений РИЗУР-КС имеет форму лабиринта и обеспечивает степень защиты от внешних воздействий не ниже IP66. Внутри корпуса устанавливаются пружинные/винтовые клеммные колодки (клеммники). На боковых сторонах коробки устанавливаются взрывозащищённые кабельные вводы под различные типы кабеля, муфты, заглушки, клапаны и т.п. Все крепежные и монтажные элементы выполнены из стойкой к коррозии стали.
Описание
Описание конструкции
Коробки соединительные РИЗУР-КС имеют корпуса и крышки, изготовленные из материалов, устойчивых к негативному воздействию окружающей среды и различных химических веществ, в том числе к парам соляной кислоты и сероводорода. Система уплотнений РИЗУР-КС имеет форму лабиринта и обеспечивает степень защиты от внешних воздействий не ниже IP66. Внутри коробок располагаются взрывозащищённые пружинные/винтовые клеммные колодки (клеммники), с видами взрывозащиты «е» или «ia» (в зависимости от исполнения). На стенках коробок устанавливаются кабельные вводы для различных видов кабеля, которые надёжно фиксируют кабель и препятствуют попаданию внутрь пыли и влаги. Количество кабельных вводов, клемм, их размеры и расположение могут быть любыми по согласованию с заказчиком.
Габаритные размеры
| Модель КС | Габаритные размеры (Ø х В) | Монтажные размеры (Х х Ø х f х g) |
| РИЗУР-КС-А-090907 | 90 х 90 х 70 | 73 х 73 х 6,3 |
| РИЗУР-КС-А-111109 | 112 х 112 х 91 | 94 х 94 х 6,3 |
| РИЗУР-КС-А-151511 | 150 х 150 х 107 | 131 х 131 х 6,3 |
| РИЗУР-КС-А-171109 | 172 х 112 х 91 | 154 х 94 х 6,3 |
| РИЗУР-КС-А-181810 | 180x180x100 | 160 х 130 х 7 |
| РИЗУР-КС-А-221505 | 222 х 146 х 55 | 210 х 134 х 3,2 |
| РИЗУР-КС-А-232011 | 230x200x110 | 180 х 180 х 7 |
| РИЗУР-КС-А-232018 | 230x200x180 | 180 х 180 х 7 |
| РИЗУР-КС-А-261609 | 260 х 160 х 90 | 240 х 140 х 3,2 |
| РИЗУР-КС-А-281810 | 280x180x100 | 260 х 130 х 7 |
| РИЗУР-КС-А-361609 | 360 х 160x90 | 340 х 110 х 7 |
Область применения
Коробки соединительные РИЗУР-КС устанавливаются во взрывоопасных зонах помещений и наружных установок в соответствии с указанными маркировками, отраслевыми правилами безопасности и рекомендациями изготовителя. Материал изготовления и специальные покрытия позволяют использовать РИЗУР-КС во влажных и запыленных помещениях, в условиях повышенной агрессивности окружающей среды, на морских объектах и судах.
Коробки соединительные РИЗУР-КС применяются в следующих отраслях:
- добыча и транспортировка нефти,
- добыча и транспортировка газа,
- нефтеперерабатывающие заводы НПЗ,
- химические заводы,
- черная (ЧМ) и цветная металлургия (ЦМ),
- целлюлозно-бумажная промышленность,
- пищевая промышленность,
- обогатительные фабрики,
- энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство),
- морской и речной транспорт,
- утилизация отходов,
- канализация,
- водоснабжение.
Технические характеристики
| Маркировка взрывозащиты | 1Ех eb IIС Т6 Gb/Ex tb IIIC Т80оС Db или 1Ех eb IIС Т5 Gb/Ex tb IIIC Т95оС Db или 1Ех eb IIС Т4 Gb/Ex tb IIIC Т130оС Db или 1Ex db IIC Т6 Gb/Ex tb IIIC Т80оС Db или 1Ех db IIС Т5 Gb/Ex tb IIIC Т95оС Db или 1Ех db IIС Т4 Gb/Ex tb IIIC Т130оС Db или 1Ex db IIВ Т6 Gb/Ex tb IIIC Т80оС Db или 1Ех db IIВ Т5 Gb/Ex tb IIIC Т95оС Db или 1Ех db IIВ Т4 Gb/Ex tb IIIC Т130оС Db или 0Ex ia IIC T6 Ga X, или 1Ex ib IIC T6 Gb X, или 2Ex ic IIC T6 Gc X |
| Степень защиты от внешних воздействий, IP | IP65 или IP66 или IP67 или IP68 |
| Номинальное напряжение, В | 380 В (по согласованию возможно иное) |
| Номинальный ток, А (на одну группу клеммников) | 24 А (по согласованию возможно иное) |
| Рабочее положение в пространстве | любое |
| Температура окружающей среды, °С | -60….+60 -65….+65 (по специальному заказу) |
| Размещение кабельных вводов | по спецификации заказчика (возможна поставка только корпуса без кабельных вводов и клеммников) |
| Размеры корпуса | в зависимости от типа коробки и в зависимости от количества кабельных вводов и клеммников. |
