Корпус коробки из алюминиевого сплава РИЗУР-КС-ДБ (Ex db-IIB)
- Взрывозащищённое фланцевое соединение с невыпадающими болтами.
- Корпус из литого алюминиевого сплава с антикоррозионным покрытием.
- Высокая степень пыле- и влагозащиты (до IP68).
- Устойчивость к агрессивным химическим средам (в т.ч. HCl и H₂S).
- Надёжные взрывозащищённые кабельные вводы для разных типов кабеля.
- Широкий температурный диапазон эксплуатации (-60…+60 °C, до -65…+85 °C).
- Возможность индивидуальной комплектации по требованию заказчика.
- Соответствие требованиям взрывозащиты и сертификация ТР ТС.

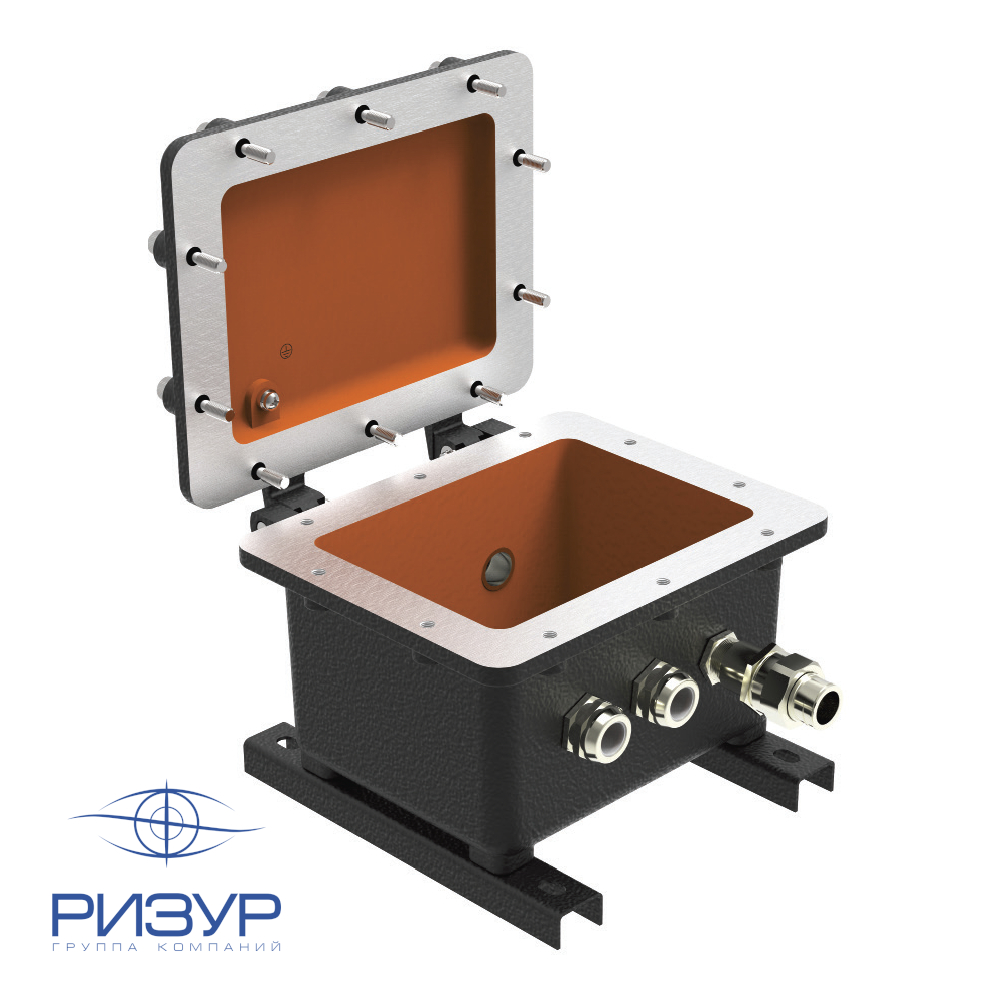

Корпус коробки РИЗУР-КС-ДБ выполнен из алюминиевого сплава методом литья под давлением. Коробка состоит из корпуса и крышки, образующих взрывозащищенное фланцевое соединение, стягиваемое невыпадающими болтами. Крышка соединена с корпусом петлями.
Внутри корпуса устанавливаются монтажная панель, DIN-рейки с клеммными зажимами и шины заземления. На боковых сторонах коробки устанавливаются взрывозащищённые кабельные вводы под различные типы кабеля. На нижней поверхности коробки установлены монтажные швеллеры с отверстиями под крепежные болты. Все крепежные и монтажные элементы выполнены из стойкой к коррозии стали.
Коробки соединительные (КС) взрывозащищённые РИЗУР-КС производства ООО "НПО РИЗУР" изготавливаются по ТУ 27.12.31-001-27965004-2017 и предназначены для соединения и разветвления контрольных и силовых кабелей систем автоматики и телемеханики в цепях постоянного или переменного тока. Безопасность эксплуатации соединительных коробок РИЗУР-КС на взрывоопасных объектах подтверждается Сертификатами соответствия Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» № ЕАЭС RU C-RU.HB82.B.00100/22.
Описание конструкции
Коробки соединительные РИЗУР-КС имеют корпуса и крышки, изготовленные из материалов, устойчивых к негативному воздействию окружающей среды и различных химических веществ, в том числе к парам соляной кислоты и сероводорода. Система уплотнений РИЗУР-КС имеет форму лабиринта и обеспечивает степень защиты от внешних воздействий не ниже IP66. Внутри коробок располагаются взрывозащищённые пружинные/винтовые клеммные колодки (клеммники), с видами взрывозащиты «е» или «ia» (в зависимости от исполнения). На стенках коробок устанавливаются кабельные вводы для различных видов кабеля, которые надёжно фиксируют его и препятствуют попаданию внутрь пыли и влаги. Количество кабельных вводов, клемм, их размеры и расположение могут быть любыми по согласованию с заказчиком.
Область применения
Коробки соединительные РИЗУР-КС устанавливаются во взрывоопасных зонах помещений и наружных установок в соответствии с указанными маркировками, отраслевыми правилами безопасности и рекомендациями изготовителя. Материал изготовления и специальные покрытия позволяют использовать РИЗУР-КС во влажных и запыленных помещениях, в условиях повышенной агрессивности окружающей среды, на морских объектах и судах.
Отрасли применения
- добыча и транспортировка нефти,
- добыча и транспортировка газа,
- нефтеперерабатывающие заводы НПЗ,
- химические заводы,
- черная (ЧМ) и цветная металлургия (ЦМ),
- целлюлозно-бумажная промышленность,
- пищевая промышленность,
- обогатительные фабрики,
- энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство),
- морской и речной транспорт,
- утилизация отходов,
- канализация,
- водоснабжение.
Габаритные размеры
| Модель КС | Габаритные размеры (A x B x C), мм | Монтажные размеры (D x E x ø d),мм |
| РИЗУР-КС-ДБ-252017 | 250 х 200 х 170 | 200 х 180 х 10 |
| РИЗУР-КС-ДБ-302017 | 300 х 200 х 170 | 230 х 200 х 10 |
| РИЗУР-КС-ДБ-352017 | 350 х 200 х 170 | 280 х 200 х 10 |
| РИЗУР-КС-ДБ-353020 | 350 х 300 х 200 | 300 х 280 х 12 |
| РИЗУР-КС-ДБ-353027 | 350 х 300 х 270 | 300 х 280 х 12 |
| РИЗУР-КС-ДБ-353522 | 350 х 350 х 224 | 350 х 300 х 12 |
| РИЗУР-КС-ДБ-453521 | 450 х 350 х 210 | 365 х 350 х 12 |
| РИЗУР-КС-ДБ-453528 | 450 х 350 х 280 | 365 х 350 х 12 |
| РИЗУР-КС-ДБ-454527 | 450 х 450 х 270 | 430 х 365 х 12 |
| РИЗУР-КС-ДБ-554021 | 550 х 400 х 210 | 475 х 400 х 14 |
| РИЗУР-КС-ДБ-554028 | 550 х 400 х 280 | 475 х 400 х 14 |
| РИЗУР-КС-ДБ-654526 | 650 х 450 х 265 | 522 х 430 х 14 |
| РИЗУР-КС-ДБ-654533 | 650 х 450 х 335 | 522 х 430 х 14 |
| РИЗУР-КС-ДБ-725627 | 720 х 560 х 275 | 620 х 560 х 14 |
| РИЗУР-КС-ДБ-725634 | 720 х 560 х 345 | 620 х 560 х 14 |
Технические характеристики
| Маркировка взрывозащиты | 1Ех eb IIС Т6 Gb/Ex tb IIIC Т80 °С Db или 1Ех eb IIС Т5 Gb/Ex tb IIIC Т95 °С Db или 1Ех eb IIС Т4 Gb/Ex tb IIIC Т130 °С Db или 1Ex db IIC Т6 Gb/Ex tb IIIC Т80 °С Db или 1Ех db IIС Т5 Gb/Ex tb IIIC Т95 °С Db или 1Ех db IIС Т4 Gb/Ex tb IIIC Т130 °С Db или 1Ex db IIВ Т6 Gb/Ex tb IIIC Т80 °С Db или 1Ех db IIВ Т5 Gb/Ex tb IIIC Т95 °С Db или 1Ех db IIВ Т4 Gb/Ex tb IIIC Т130 °С Db или 0Ex ia IIC T6 Ga X, 1Ex ib IIC T6 Gb X, 2Ex ic IIC T6 Gc X |
| Степень защиты от внешних воздействий, IP | IP65 или IP66 или IP67 или IP68 |
| Номинальное напряжение, В | 380 В (по согласованию возможно иное) |
| Номинальный ток, А (на одну группу клеммников) | 24 А (по согласованию возможно иное) |
| Рабочее положение в пространстве | любое |
| Температура окружающей среды, °С | -60 ….+60 -65 ….+85 (по специальному заказу) |
| Размещение кабельных вводов | по спецификации заказчика (возможна поставка только корпуса без кабельных вводов и клеммников) |
| Размеры корпуса | в зависимости от типа коробки и количества кабельных вводов и клеммников. |
