Корпус коробки из алюминиевого сплава РИЗУР-КС-ДС (Ex db-IIC)
- Взрывозащищённая конструкция (оболочка типа «d», «е», «ia»).
- Высокая степень защиты от пыли и влаги (IP65–IP68).
- Корпус из прочного алюминиевого сплава с антикоррозийной защитой.
- Устойчивость к агрессивной химической среде (пары HCl, H₂S).
- Широкий диапазон рабочих температур (-60…+60 °C, до -65…+85 °C по заказу).
- Гибкость конфигурации (размещение клемм и вводов по ТЗ заказчика).
- Соответствие требованиям Таможенного союза (сертификация ТР ТС).
- Применение в суровых условиях — от НПЗ до морского транспорта.

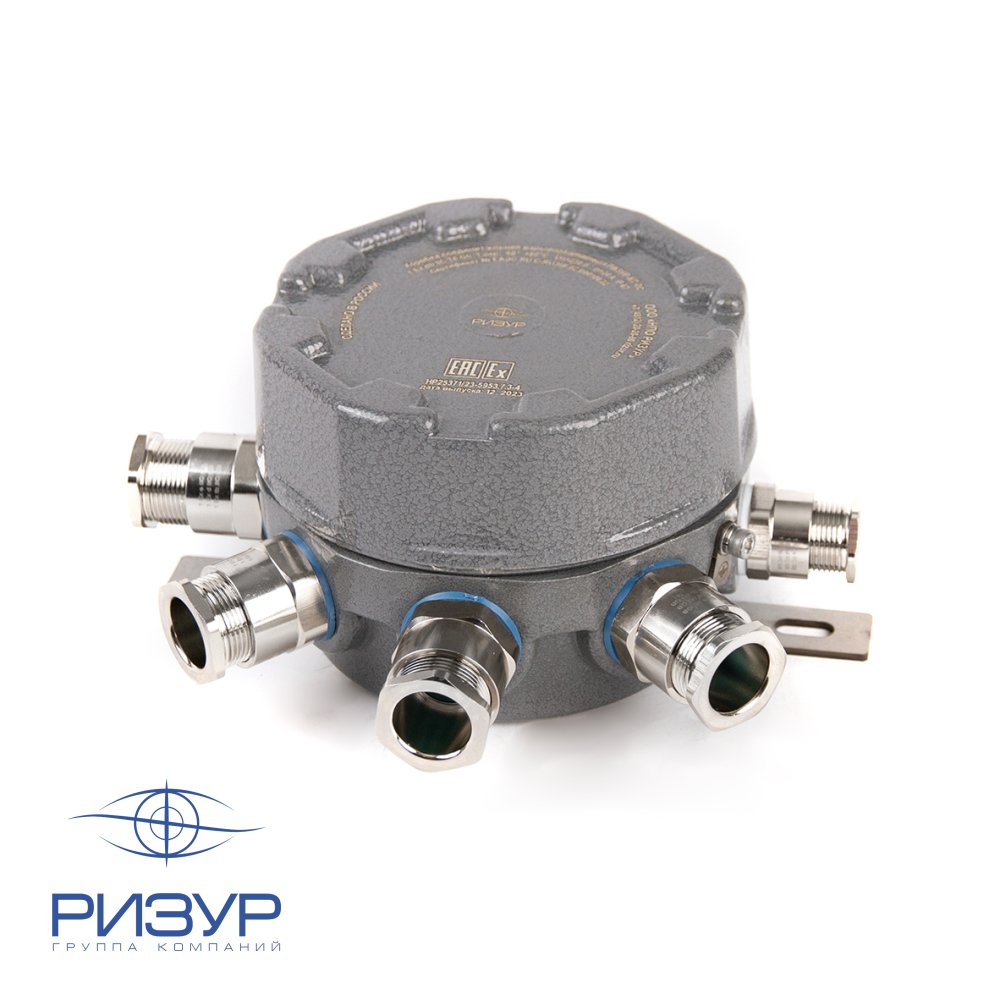

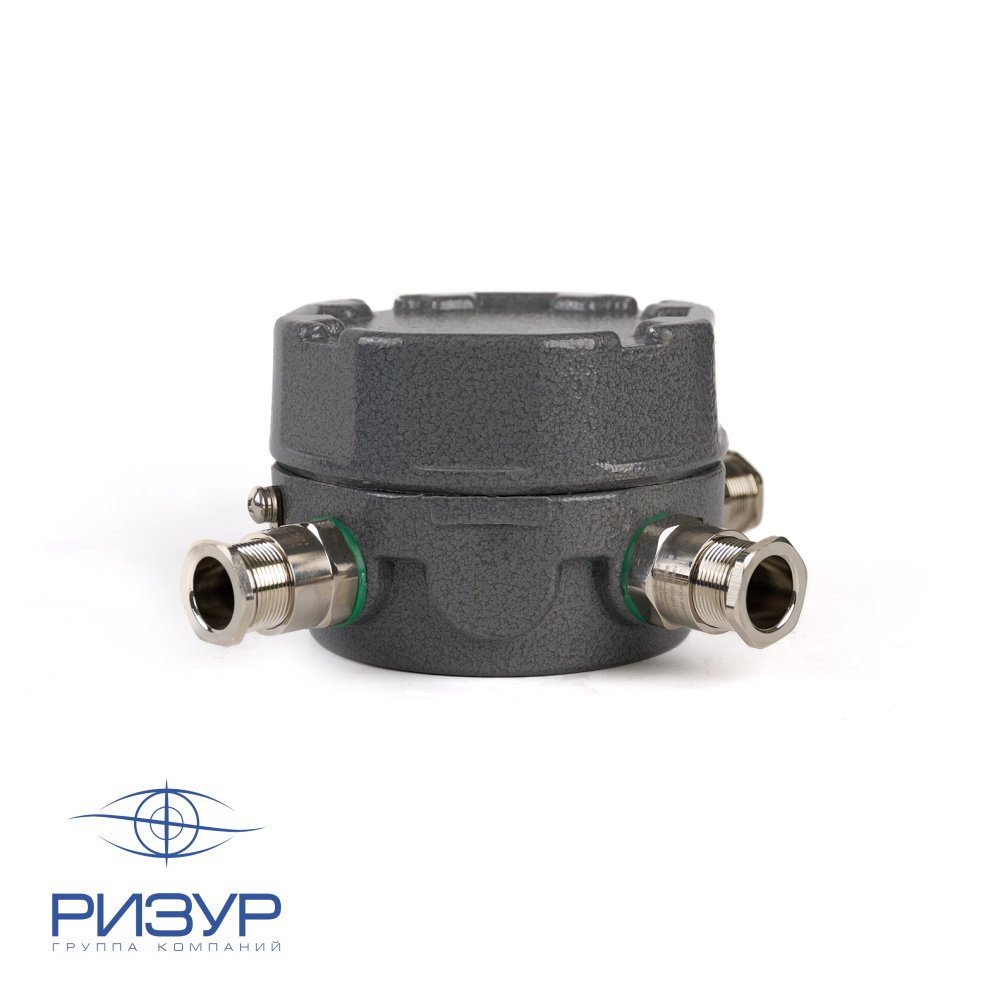

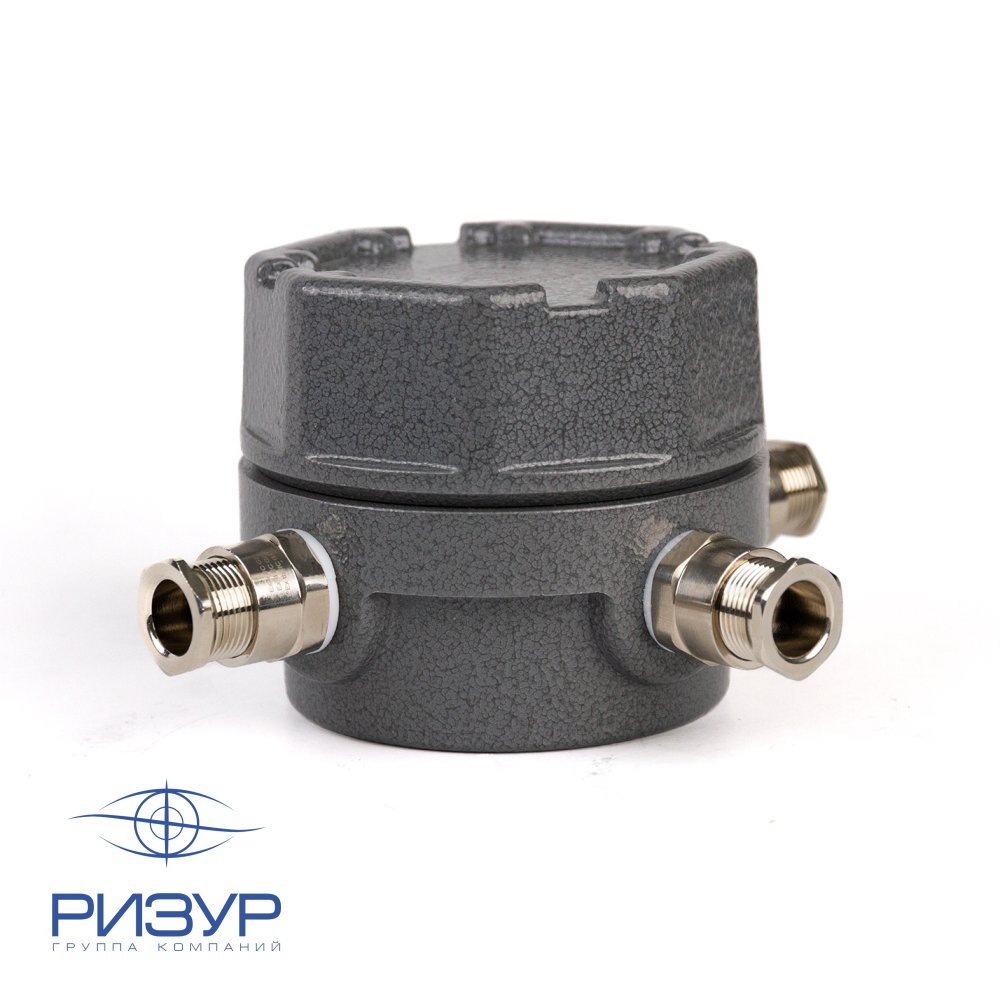

Корпус коробки РИЗУР-КС-ДС выполнен из алюминиевого сплава методом литья под давлением. Коробка состоит из корпуса и крышки, образующих взрывозащищенное резьбовое соединение. Коробка окрашена порошковой краской. Внутри корпуса размещается монтажная панель и DIN-рейки с клеммными зажимами, шины заземления и прочее электротехническое оборудование. На боковых сторонах коробки могут устанавливаться взрывозащищённые кабельные вводы под различные типы кабеля. На нижней поверхности коробки установлены монтажные швеллеры с отверстиями под крепежные болты. Все крепежные и монтажные элементы выполнены из коррозионностойкой стали. Взрывозащита обеспечивается видами защиты «взрывонепроницаемая оболочка «d».
Описание
Коробки соединительные (КС) взрывозащищённые РИЗУР-КС производства ООО "НПО РИЗУР" изготавливаются по ТУ 27.12.31-001-27965004-2017 и предназначены для соединения и разветвления контрольных и силовых кабелей систем автоматики и телемеханики в цепях постоянного или переменного тока. Безопасность эксплуатации соединительных коробок РИЗУР-КС на взрывоопасных объектах подтверждается Сертификатами соответствия Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» № ЕАЭС RU C-RU.HB82.B.00100/22.
Описание конструкции
Коробки соединительные РИЗУР-КС имеют корпуса и крышки, изготовленные из материалов, устойчивых к негативному воздействию окружающей среды и различных химических веществ, в том числе к парам соляной кислоты и сероводорода. Система уплотнений РИЗУР-КС имеет форму лабиринта и обеспечивает степень защиты от внешних воздействий не ниже IP66. Внутри коробок располагаются взрывозащищённые пружинные/винтовые клеммные колодки (клеммники), с видами взрывозащиты «е» или «ia» (в зависимости от исполнения). На стенках коробок устанавливаются кабельные вводы для различных видов кабеля, которые надёжно фиксируют кабель и препятствуют попаданию внутрь пыли и влаги. Количество кабельных вводов, клемм, их размеры и расположение могут быть любыми по согласованию с заказчиком.

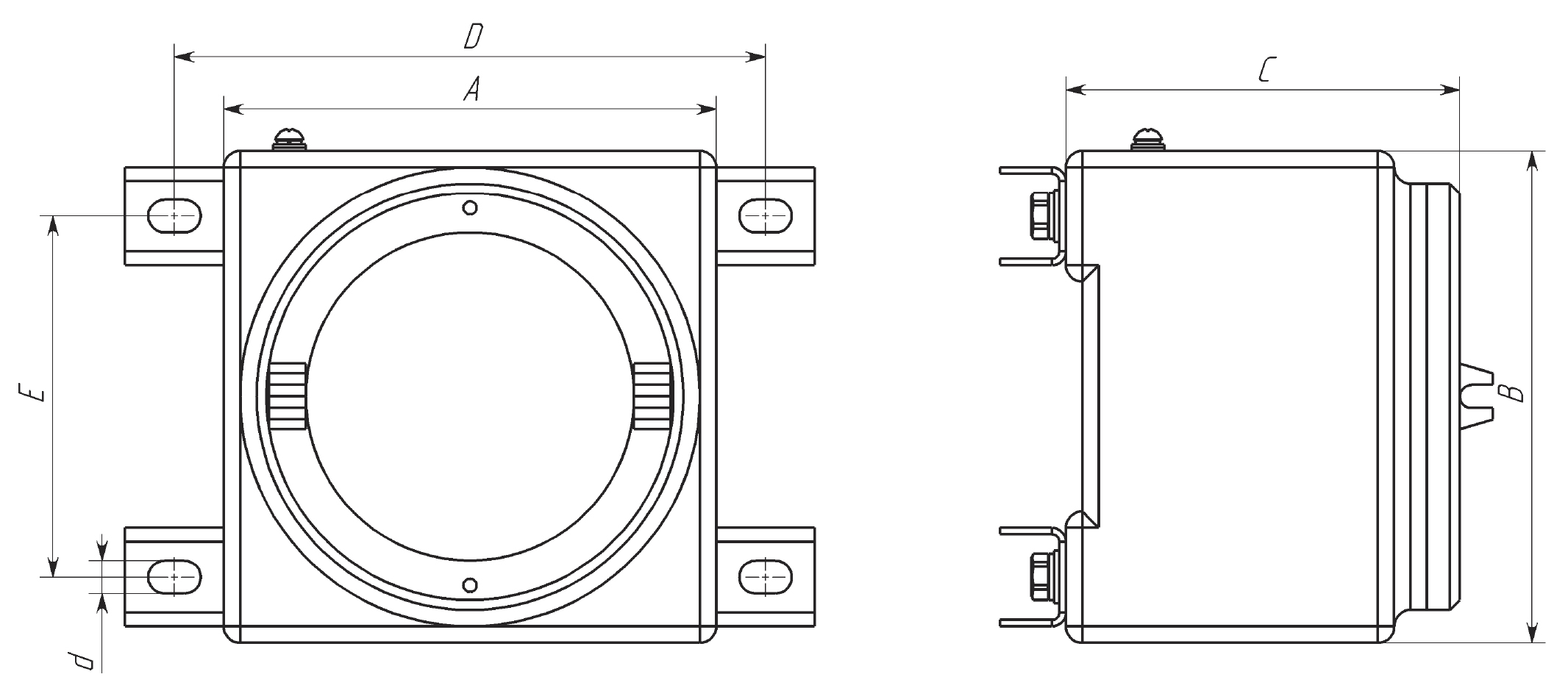

| Модель КС | Габаритные размеры (Ø х В) |
 |
| РИЗУР-КС-ДС-111109 | 121 х 105 | |
| РИЗУР-КС-ДС-141410 | 150 х 105 |
| Модель КС | Габаритные размеры (Ø х В) | Монтажные размеры (Х х Ø х f х g) |
|
| РИЗУР-КС-ДС-151512 | 150 х 150 х 120 | 154 х 114 х 10 | |
| РИЗУР-КС-ДС-212113 | 215 х 215 х 130 | 247 х 175 х 10 | |
| РИЗУР-КС-ДС-272716 | 270 х 270 х 160 | 295 х 226 х 10 | |
| РИЗУР-КС-ДС-313116 | 310 х 310 х 160 | 360 х 256 х 12 | |
| РИЗУР-КС-ДС-404016 | 400 х 400 х 160 | 444 х 340 х 12 | |
| РИЗУР-КС-ДС-444416 | 440 х 440 х 160 | 480 х 380 х 12 |
Область применения
Коробки соединительные РИЗУР-КС устанавливаются во взрывоопасных зонах помещений и наружных установок в соответствии с указанными маркировками, отраслевыми правилами безопасности и рекомендациями изготовителя. Материал изготовления и специальные покрытия позволяют использовать РИЗУР-КС во влажных и запыленных помещениях, в условиях повышенной агрессивности окружающей среды, на морских объектах и судах.
Отрасли применения
- добыча и транспортировка нефти,
- добыча и транспортировка газа,
- нефтеперерабатывающие заводы НПЗ,
- химические заводы,
- черная (ЧМ) и цветная металлургия (ЦМ),
- целлюлозно-бумажная промышленность,
- пищевая промышленность,
- обогатительные фабрики,
- энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство),
- морской и речной транспорт,
- утилизация отходов,
- канализация,
- водоснабжение.
Технические характеристики
| Маркировка взрывозащиты | 1Ех eb IIС Т6 Gb/Ex tb IIIC Т80 °С Db или 1Ех eb IIС Т5 Gb/Ex tb IIIC Т95 °С Db или 1Ех eb IIС Т4 Gb/Ex tb IIIC Т130 °С Db или 1Ex db IIC Т6 Gb/Ex tb IIIC Т80 °С Db или 1Ех db IIС Т5 Gb/Ex tb IIIC Т95 °С Db или 1Ех db IIС Т4 Gb/Ex tb IIIC Т130 °С Db или 1Ex db IIВ Т6 Gb/Ex tb IIIC Т80 °С Db или 1Ех db IIВ Т5 Gb/Ex tb IIIC Т95 °С Db или 1Ех db IIВ Т4 Gb/Ex tb IIIC Т130 °С Db или 0Ex ia IIC T6 Ga X, 1Ex ib IIC T6 Gb X, 2Ex ic IIC T6 Gc X |
| Степень защиты от внешних воздействий, IP | IP65 или IP66 или IP67 или IP68 |
| Номинальное напряжение, В | 380 В (по согласованию возможно иное) |
| Номинальный ток, А (на одну группу клеммников) | 24 А (по согласованию возможно иное) |
| Рабочее положение в пространстве | любое |
| Температура окружающей среды, °С | -60 ….+60 -65 ….+85 (по специальному заказу) |
| Размещение кабельных вводов | по спецификации заказчика (возможна поставка только корпуса без кабельных вводов и клеммников) |
| Размеры корпуса | в зависимости от типа коробки и количества кабельных вводов и клеммников. |
