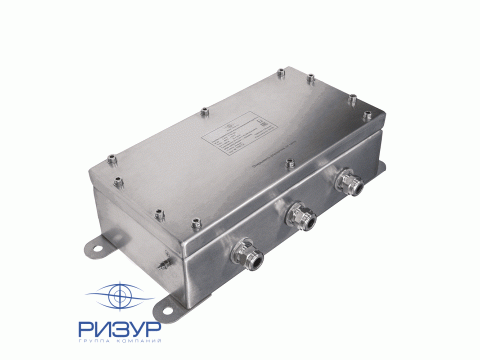

Корпус коробки из нержавеющей стали РИЗУР-КС-Н (Exe)
- Корпус из нержавеющей коррозионностойкой стали.
- Взрывозащищённое исполнение с типами защиты «e», «ia», «db».
- Устойчивость к агрессивным химическим веществам (в т.ч. HCl и H₂S).
- Лабиринтная система уплотнений с защитой до IP68.
- Широкий температурный диапазон эксплуатации (-60…+60 °C, до -65…+85 °C).
- Гибкая конфигурация кабельных вводов и клеммников по ТЗ заказчика.
- Надёжная фиксация кабеля и защита от пыли и влаги.
- Сертифицировано для применения во взрывоопасных зонах (ТР ТС).

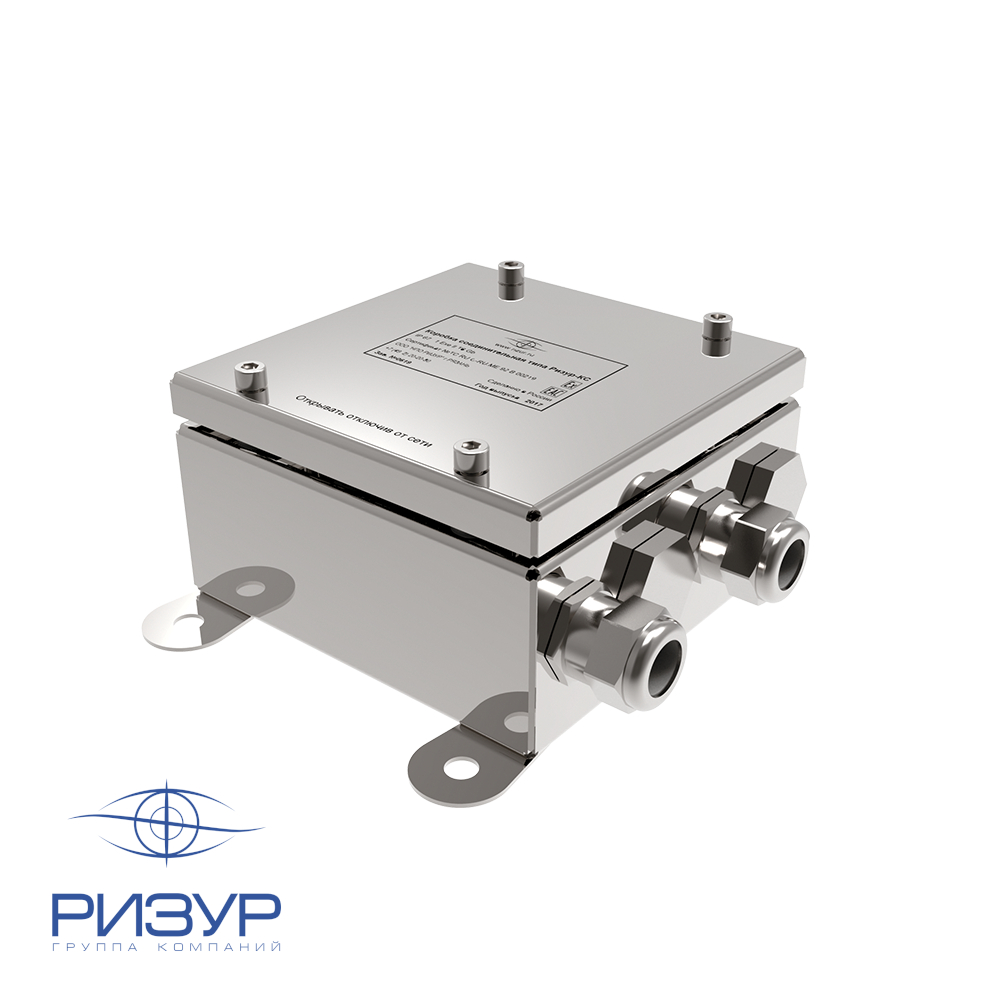

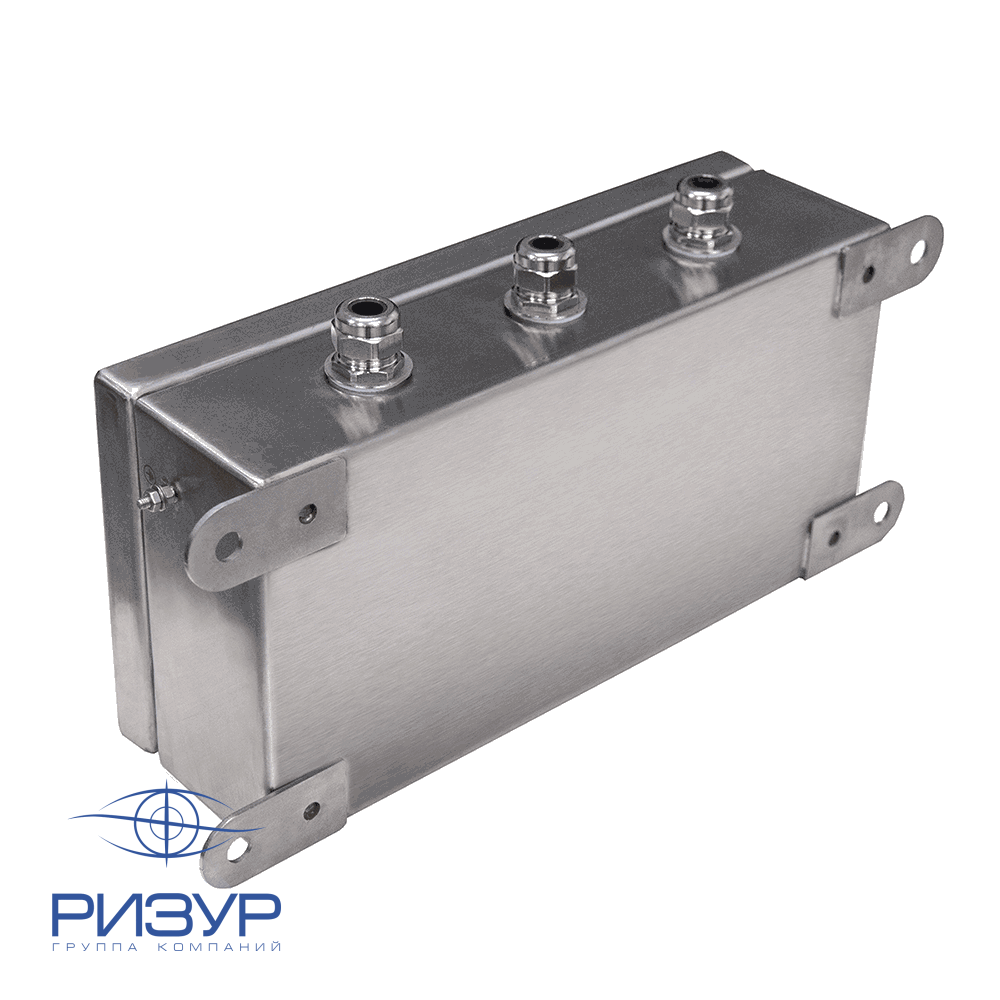

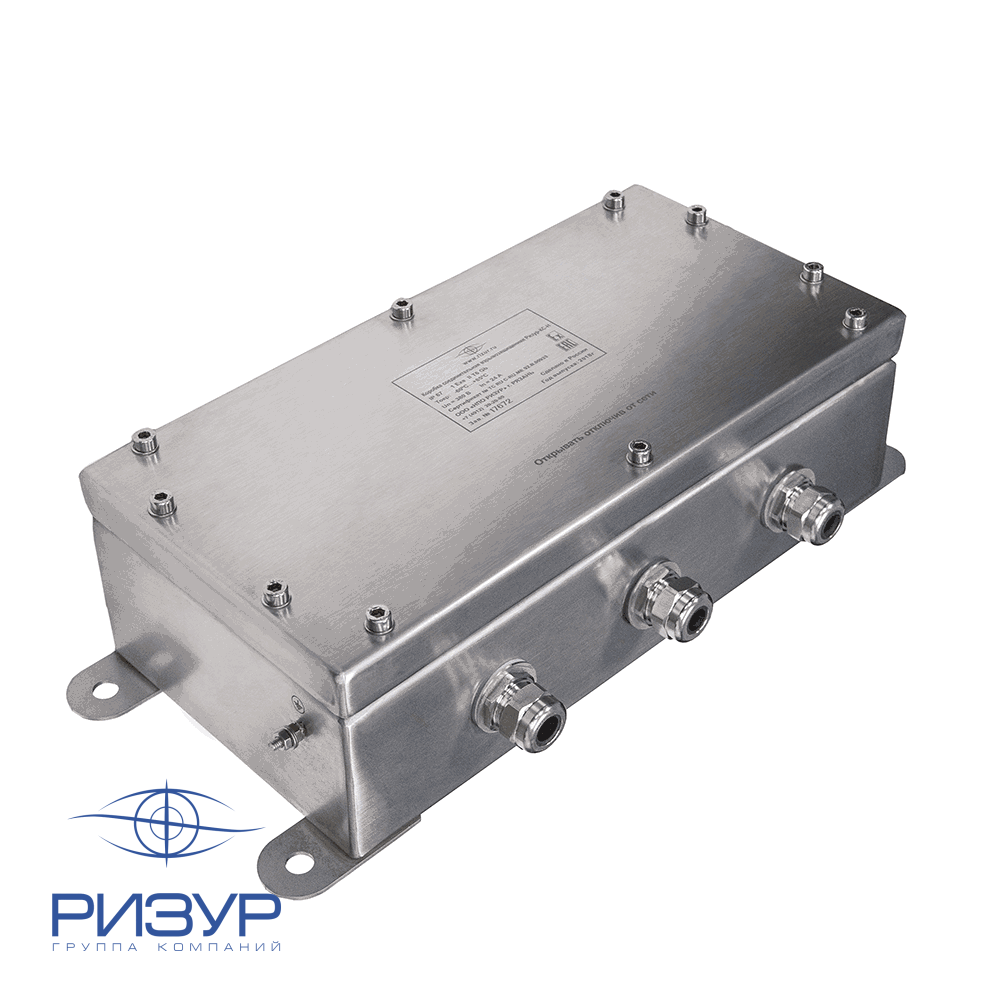

Корпус коробки РИЗУР-КС-H выполнен из листовой коррозионностойкой нержавеющей стали. Коробка состоит из корпуса и крышки, соединяемых болтами. Внутри корпуса расположена монтажная панель, на которую устанавливаются DIN-рейки с клеммными зажимами, шины заземления и прочее электротехническое оборудование. На боковых сторонах коробки устанавливаются взрывозащищённые кабельные вводы, муфты, заглушки, клапаны и т. п.
Все крепежные и монтажные элементы выполнены из стойкой к коррозии стали.
Описание
Описание конструкции
Коробки соединительные РИЗУР-КС имеют корпуса и крышки, изготовленные из материалов, устойчивых к негативному воздействию окружающей среды и различных химических веществ, в том числе к парам соляной кислоты и сероводорода. Система уплотнений РИЗУР-КС имеет форму лабиринта и обеспечивает степень защиты от внешних воздействий не ниже IP66. Внутри коробок располагаются взрывозащищённые пружинные/винтовые клеммные колодки (клеммники), с видами взрывозащиты «е» или «ia» (в зависимости от исполнения). На стенках коробок устанавливаются кабельные вводы для различных видов кабеля, которые надёжно фиксируют кабель и препятствуют попаданию внутрь пыли и влаги. Количество кабельных вводов, клемм, их размеры и расположение могут быть любыми по согласованию с заказчиком.
Область применения
Коробки соединительные РИЗУР-КС устанавливаются во взрывоопасных зонах помещений и наружных установок в соответствии с указанными маркировками, отраслевыми правилами безопасности и рекомендациями изготовителя. Материал изготовления и специальные покрытия позволяют использовать РИЗУР-КС во влажных и запыленных помещениях, в условиях повышенной агрессивности окружающей среды, на морских объектах и судах.
Коробки соединительные РИЗУР-КС применяются в следующих отраслях:
- добыча и транспортировка нефти,
- добыча и транспортировка газа,
- нефтеперерабатывающие заводы НПЗ,
- химические заводы,
- черная (ЧМ) и цветная металлургия (ЦМ),
- целлюлозно-бумажная промышленность,
- пищевая промышленность,
- обогатительные фабрики,
- энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство),
- морской и речной транспорт,
- утилизация отходов,
- канализация,
- водоснабжение.
Технические характеристики
| Маркировка взрывозащиты | 1Ех eb IIС Т6 Gb/Ex tb IIIC Т80 °С Db
или 1Ех eb IIС Т5 Gb/Ex tb IIIC Т95 °С Db или 1Ех eb IIС Т4 Gb/Ex tb IIIC Т130 °С Db или 1Ex db IIC Т6 Gb/Ex tb IIIC Т80 °С Db или 1Ех db IIС Т5 Gb/Ex tb IIIC Т95 °С Db или 1Ех db IIС Т4 Gb/Ex tb IIIC Т130 °С Db или 1Ex db IIВ Т6 Gb/Ex tb IIIC Т80 °С Db или 1Ех db IIВ Т5 Gb/Ex tb IIIC Т95 °С Db или 1Ех db IIВ Т4 Gb/Ex tb IIIC Т130 °С Db или 0Ex ia IIC T6 Ga X, 1Ex ib IIC T6 Gb X, 2Ex ic IIC T6 Gc X |
| Степень защиты от внешних воздействий, IP | IP65 или IP66 или IP67 или IP68 |
| Номинальное напряжение, В | 380 В (по согласованию возможно иное) |
| Номинальный ток, А (на одну группу клеммников) | 24 А (по согласованию возможно иное) |
| Рабочее положение в пространстве | любое |
| Температура окружающей среды, °С | -60….+60 -65….+85 (по специальном заказу) |
| Размещение кабельных вводов | по спецификации заказчика (возможна поставка только корпуса без кабельных вводов и клеммников) |

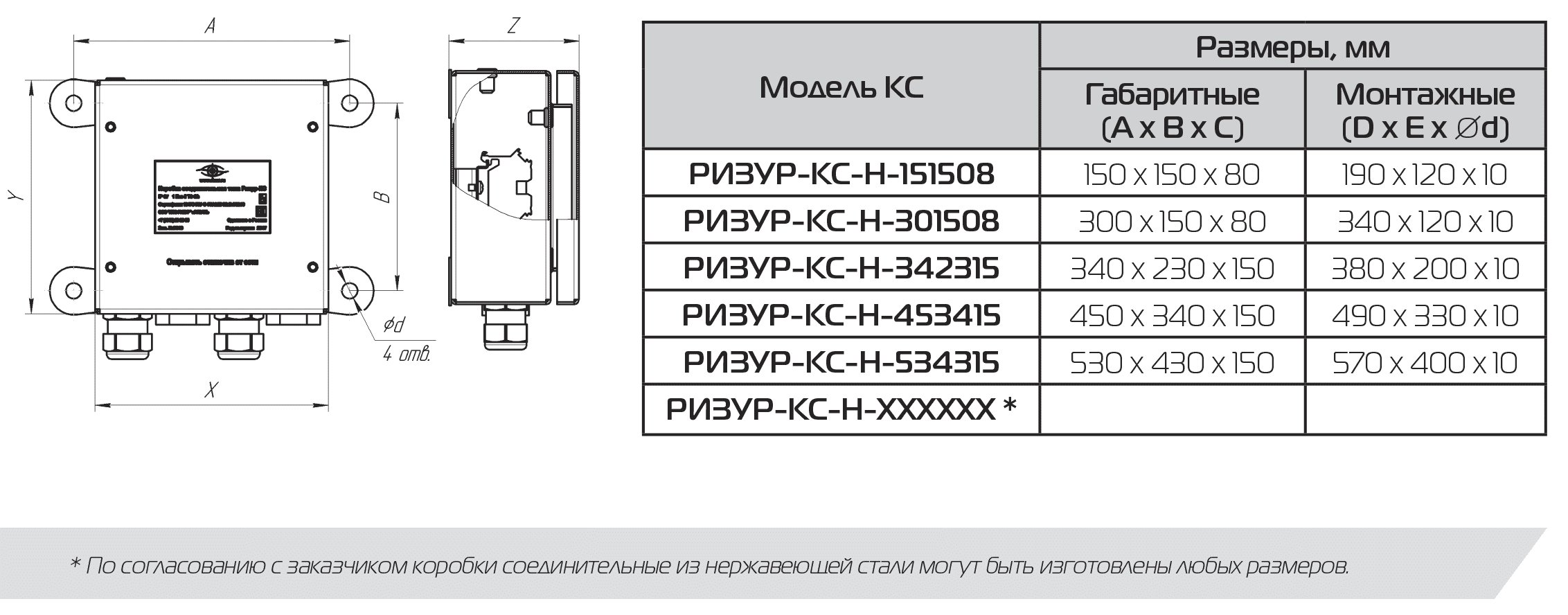

| Размеры корпуса | в зависимости от типа коробки и количества кабельных вводов и клеммников |
