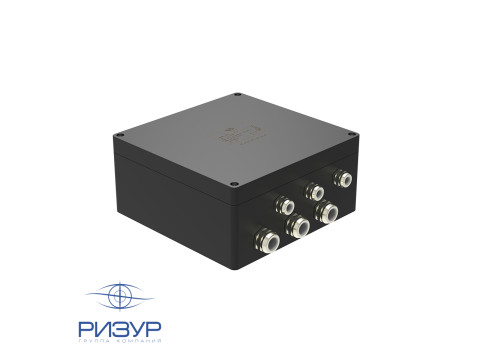

Корпус коробки из армированного полиэстера РИЗУР-КС-П (Exe)
- Корпус из полиэстера, армированного стекловолокном.
- Высокая химическая стойкость, включая пары HCl и H₂S.
- Небольшой вес по сравнению с металлическими аналогами.
- Степень защиты до IP68.
- Подходит для эксплуатации в агрессивных и морских условиях.
- Гибкость конфигурации кабельных вводов и клеммников.
- Взрывозащита «е» или «ia» по выбору исполнения.
- Сертифицировано для работы во взрывоопасных зонах.

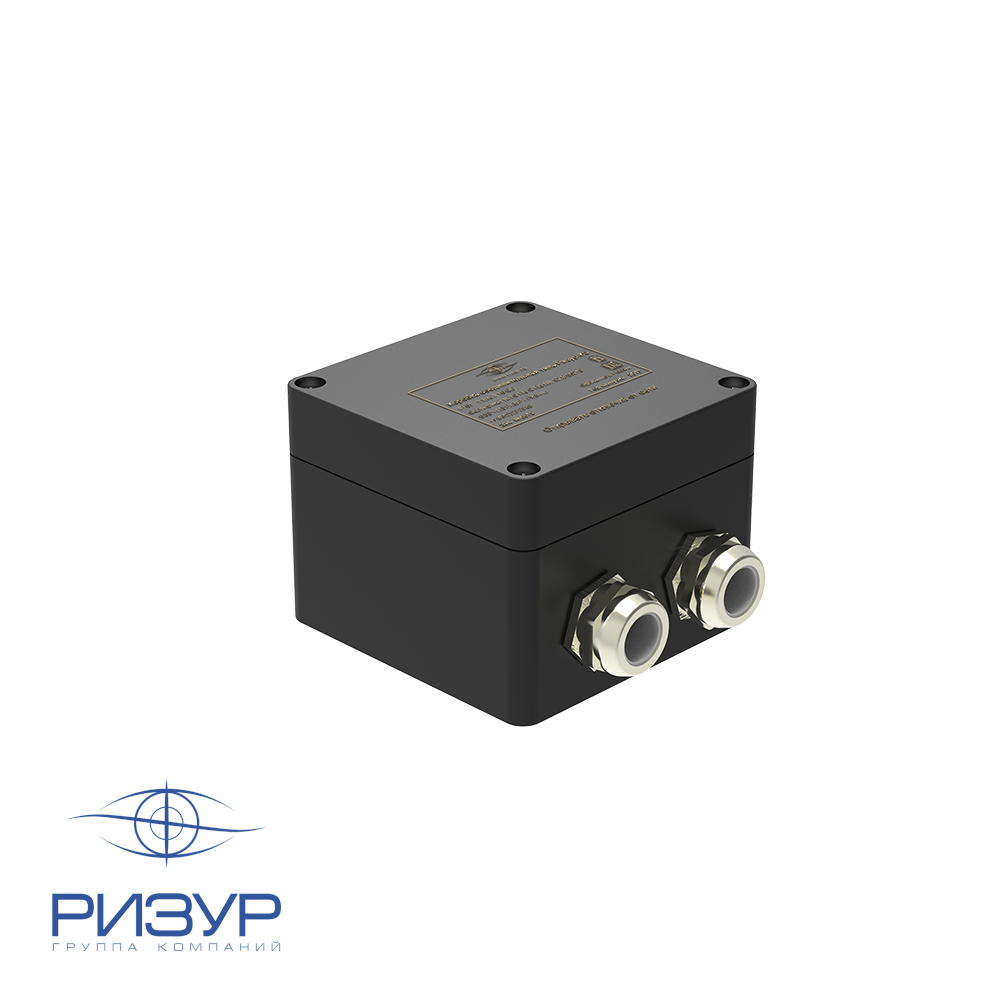

Корпус коробки РИЗУР-КС-П выполнен из полиэстера, армированного стекловолокном, цвет – черный. Коробка состоит из корпуса и крышки, соединяемых болтами. Количество болтов зависит от габаритов коробки. Внутри корпуса устанавливается монтажная панель, DIN-рейки с клеммными зажимами, шины заземления и прочее электротехническое оборудование.

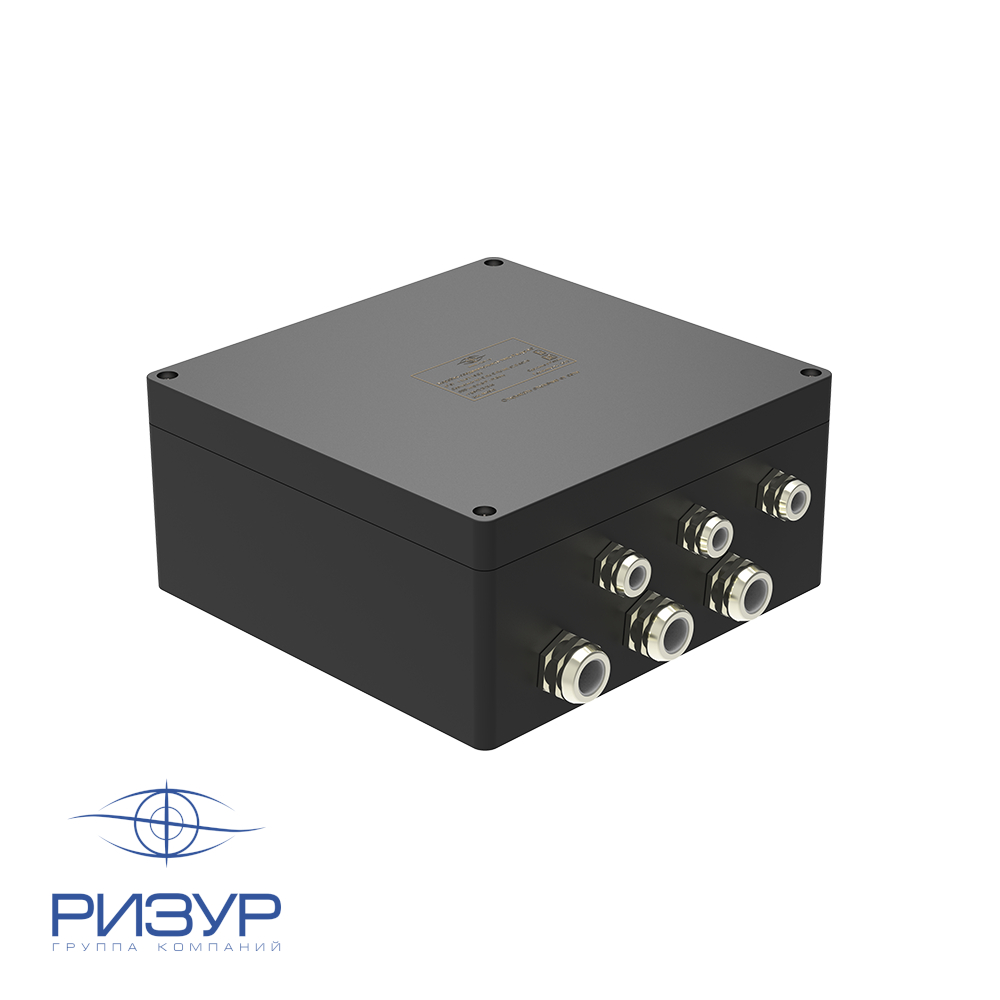

На боковых сторонах коробки устанавливаются взрывозащищённые кабельные вводы под различные типы кабеля, муфты, заглушки, клапаны и т. п. Все крепежные и монтажные элементы выполнены из стойкой к коррозии стали.
Описание
Коробки соединительные (КС) взрывозащищённые РИЗУР-КС производства ООО "НПО РИЗУР" изготавливаются по ТУ 27.12.31-001-27965004-2017 и предназначены для соединения и разветвления контрольных и силовых кабелей систем автоматики и телемеханики в цепях постоянного или переменного тока. Безопасность эксплуатации соединительных коробок РИЗУР-КС на взрывоопасных объектах подтверждается Сертификатами соответствия Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» № ЕАЭС RU C-RU.HB82.B.00100/22.
Описание конструкции
Коробки соединительные РИЗУР-КС имеют корпуса и крышки, изготовленные из материалов, устойчивых к негативному воздействию окружающей среды и различных химических веществ, в том числе к парам соляной кислоты и сероводорода. Система уплотнений РИЗУР-КС имеет форму лабиринта и обеспечивает степень защиты от внешних воздействий не ниже IP66. Внутри коробок располагаются взрывозащищённые пружинные/винтовые клеммные колодки (клеммники), с видами взрывозащиты «е» или «ia» (в зависимости от исполнения). На стенках коробок устанавливаются кабельные вводы для различных видов кабеля, которые надёжно фиксируют кабель и препятствуют попаданию внутрь пыли и влаги. Количество кабельных вводов, клемм, их размеры и расположение могут быть любыми по согласованию с заказчиком.
Область применения
Коробки соединительные РИЗУР-КС устанавливаются во взрывоопасных зонах помещений и наружных установок в соответствии с указанными маркировками, отраслевыми правилами безопасности и рекомендациями изготовителя. Материал изготовления и специальные покрытия позволяют использовать РИЗУР-КС во влажных и запыленных помещениях, в условиях повышенной агрессивности окружающей среды, на морских объектах и судах.
Коробки соединительные РИЗУР-КС применяются в следующих отраслях:
- добыча и транспортировка нефти,
- добыча и транспортировка газа,
- нефтеперерабатывающие заводы НПЗ,
- химические заводы,
- черная (ЧМ) и цветная металлургия (ЦМ),
- целлюлозно-бумажная промышленность,
- пищевая промышленность,
- обогатительные фабрики,
- энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство),
- морской и речной транспорт,
- утилизация отходов,
- канализация,
- водоснабжение.

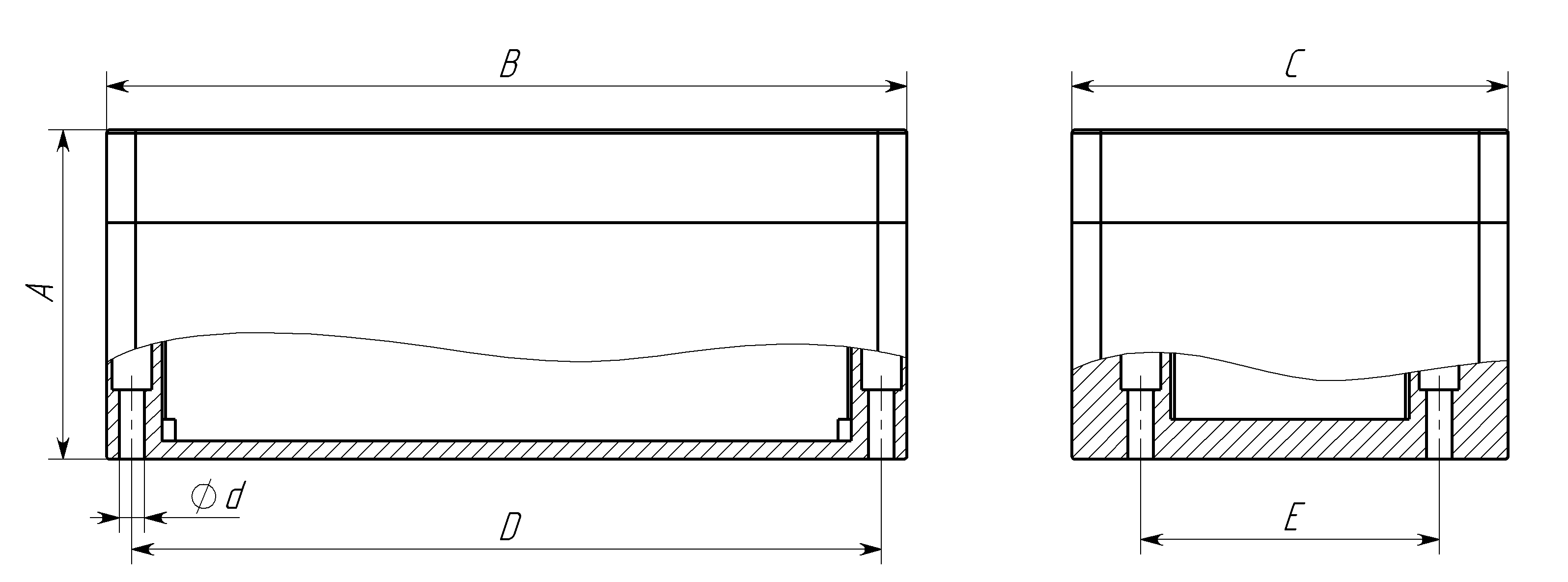

Габаритные размеры
| Модель КС | Габаритные размеры (A x B x C), мм |
Монтажные размеры (B x E x ø d),мм |
| РИЗУР-КС-П-080806 | 80 х 80 х 60 | 66 х 36 х 6 |
| РИЗУР-КС-П-101080 | 100 х 100 х 80 | 86 х 56 х 6 |
| РИЗУР-КС-П-131383 | 130 х 130 х 83 | 117 х 85 х 6 |
| РИЗУР-КС-П-151511 | 150 х 150 х 110 | 130 х 90 х 6 |
| РИЗУР-КС-П-221311 | 220 х 130 х 110 | 172 х 116 х 6 |
| РИЗУР-КС-П-221312 | 220 х 130 х 120 | 172 х 116 х 6 |
| РИЗУР-КС-П-221511 | 225 х 150 х 110 | 164 х 132 х 8 |
| РИЗУР-КС-П-221516 | 225 х 150 х 160 | 164 х 132 х 8 |
| РИЗУР-КС-П-261812 | 260 х 180 х 120 | 206 х 165 х 8 |
| РИЗУР-КС-П-302211 | 300 х 220 х 110 | 260 х 210 х 8 |
| РИЗУР-КС-П-302212 | 300 х 220 х 120 | 260 х 210 х 8 |
| РИЗУР-КС-П-302213 | 300 х 220 х 130 | 260 х 210 х 8 |
| РИЗУР-КС-П-332211 | 330 х 225 х 110 | 259 х 202 х 8 |
| РИЗУР-КС-П-332216 | 330 х 225 х 160 | 259 х 202 х 8 |
| РИЗУР-КС-П-362212 | 360 х 220 х 120 | 300 х 205 х 8 |
| РИЗУР-КС-П-362216 | 360 х 220 х 160 | 300 х 205 х 8 |
| РИЗУР-КС-П-362218 | 360 х 220 х 180 | 300 х 205 х 8 |
| РИЗУР-КС-П-362221 | 360 х 220 х 210 | 300 х 205 х 8 |
| РИЗУР-КС-П-363612 | 360 х 360 х 120 | 350 х 300 х 8 |
| РИЗУР-КС-П-363616 | 360 х 360 х 160 | 350 х 300 х 8 |
| РИЗУР-КС-П-363618 | 360 х 360 х 180 | 350 х 300 х 8 |
| РИЗУР-КС-П-363621 | 360 х 360 х 210 | 350 х 300 х 8 |
| РИЗУР-КС-П-403019 | 400 х 300 х 190 | 338 х 280 х 8 |
| РИЗУР-КС-П-403025 | 400 х 300 х 250 | 338 х 280 х 8 |
| РИЗУР-КС-П-423016 | 420 х 300 х 160 | 360 х 286 х 8 |
| РИЗУР-КС-П-423019 | 420 х 300 х 190 | 360 х 286 х 8 |
| РИЗУР-КС-П-423023 | 420 х 300 х 230 | 360 х 286 х 8 |
| РИЗУР-КС-П-453316 | 450 х 330 х 160 | 378 х 308 х 8 |
| РИЗУР-КС-П-453324 | 450 х 330 х 240 | 378 х 308 х 8 |
| РИЗУР-КС-П-524022 | 520 х 400 х 220 | 475 х 382 х 8 |
| РИЗУР-КС-П-524030 | 520 х 400 х 300 | 475 х 382 х 8 |
| РИЗУР-КС-П-724216 | 720 х 420 х 160 | 655 х 400 х 8 |
| РИЗУР-КС-П-724222 | 720 х 420 х 220 | 655 х 400 х 8 |
Технические характеристики
| Маркировка взрывозащиты | 1Ех eb IIС Т6 Gb/Ex tb IIIC Т80оС Db
или 1Ех eb IIС Т5 Gb/Ex tb IIIC Т95оС Db или 1Ех eb IIС Т4 Gb/Ex tb IIIC Т130оС Db или 1Ex db IIC Т6 Gb/Ex tb IIIC Т80оС Db или 1Ех db IIС Т5 Gb/Ex tb IIIC Т95оС Db или 1Ех db IIС Т4 Gb/Ex tb IIIC Т130оС Db или 1Ex db IIВ Т6 Gb/Ex tb IIIC Т80оС Db или 1Ех db IIВ Т5 Gb/Ex tb IIIC Т95оС Db или 1Ех db IIВ Т4 Gb/Ex tb IIIC Т130оС Db или 0Ex ia IIC T6 Ga X, 1Ex ib IIC T6 Gb X, 2Ex ic IIC T6 Gc X |
| Степень защиты от внешних воздействий, IP | IP65 или IP66 или IP67 или IP68 |
| Номинальное напряжение, В | 380 В (по согласованию возможно иное) |
| Номинальный ток, А (на одну группу клеммников) | 24 А (по согласованию возможно иное) |
| Рабочее положение в пространстве | любое |
| Температура окружающей среды, °С | -60 ….+60 -65 ….+85 (по специальному заказу) |
| Размещение кабельных вводов | по спецификации заказчика (возможна поставка только корпуса без кабельных вводов и клеммников) |
| Размеры корпуса | в зависимости от типа коробки и количества кабельных вводов и клеммников |
