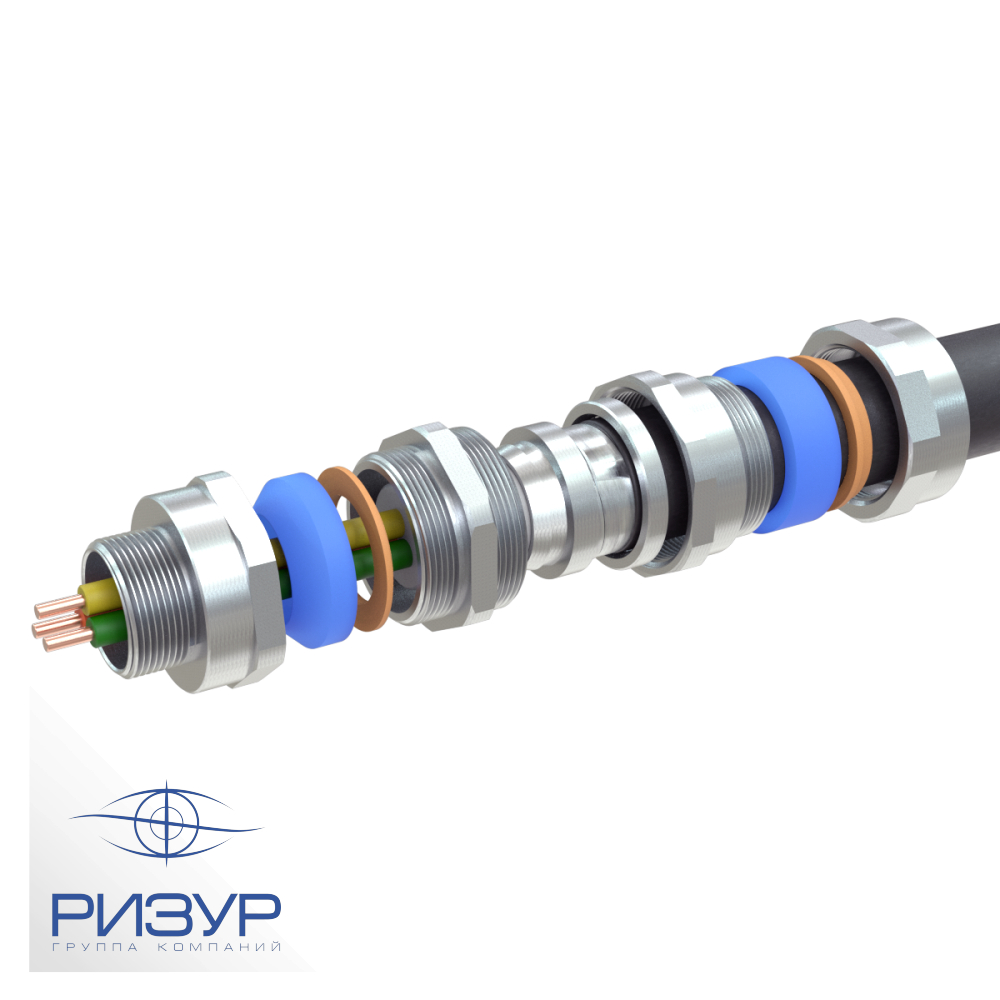

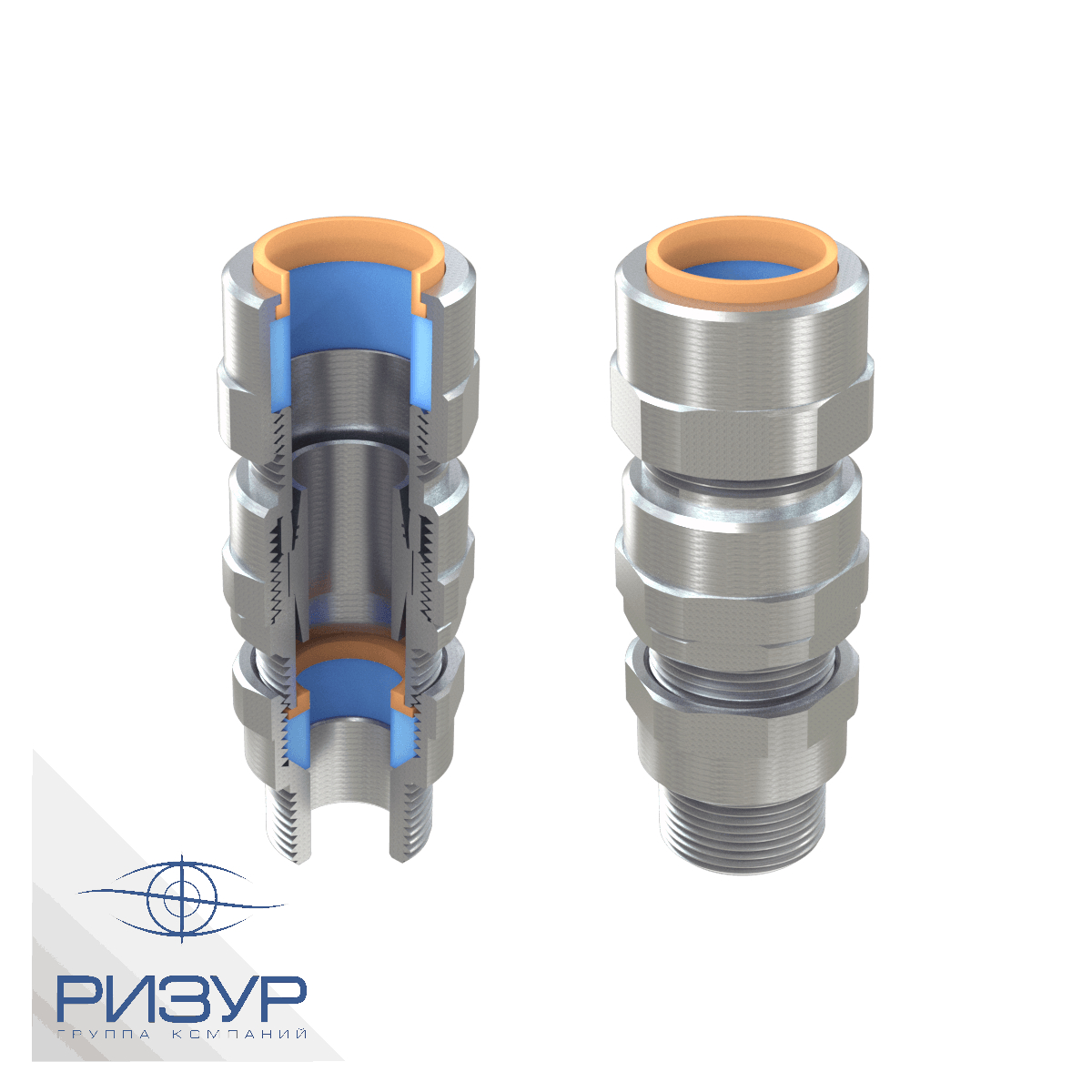

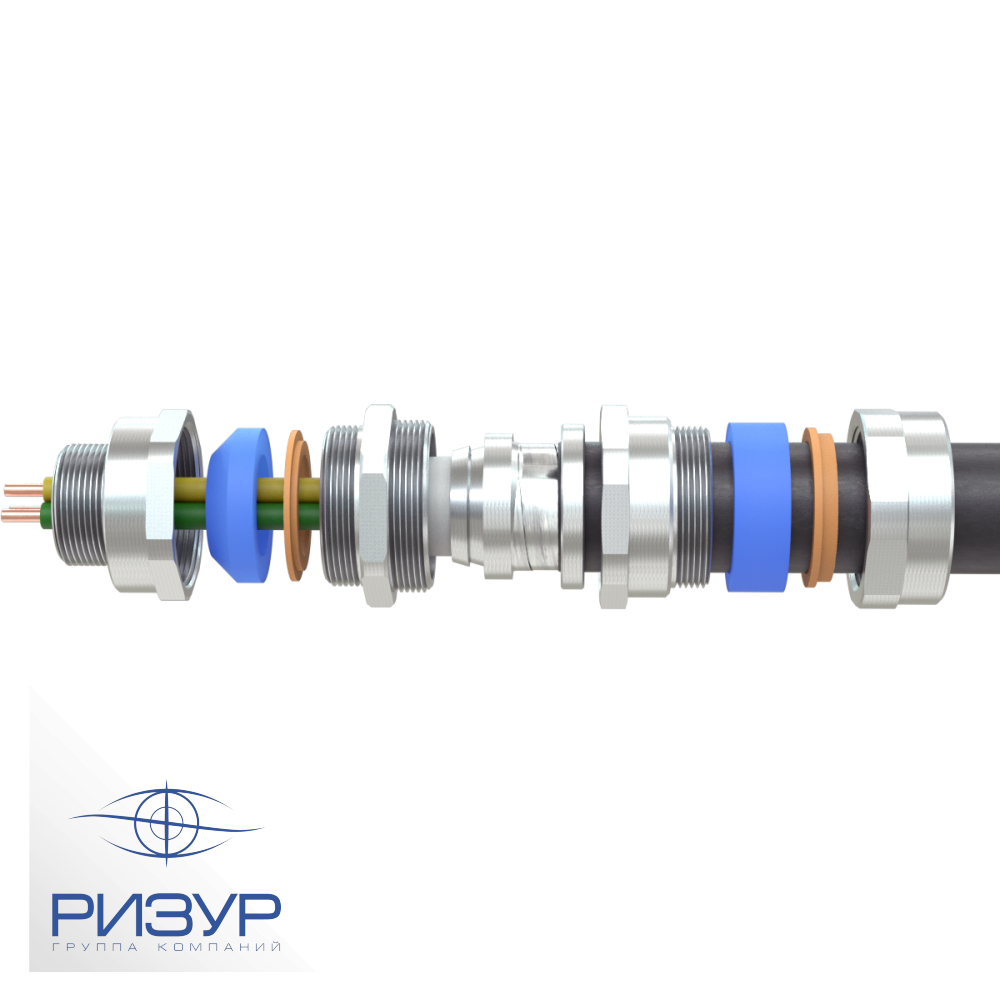

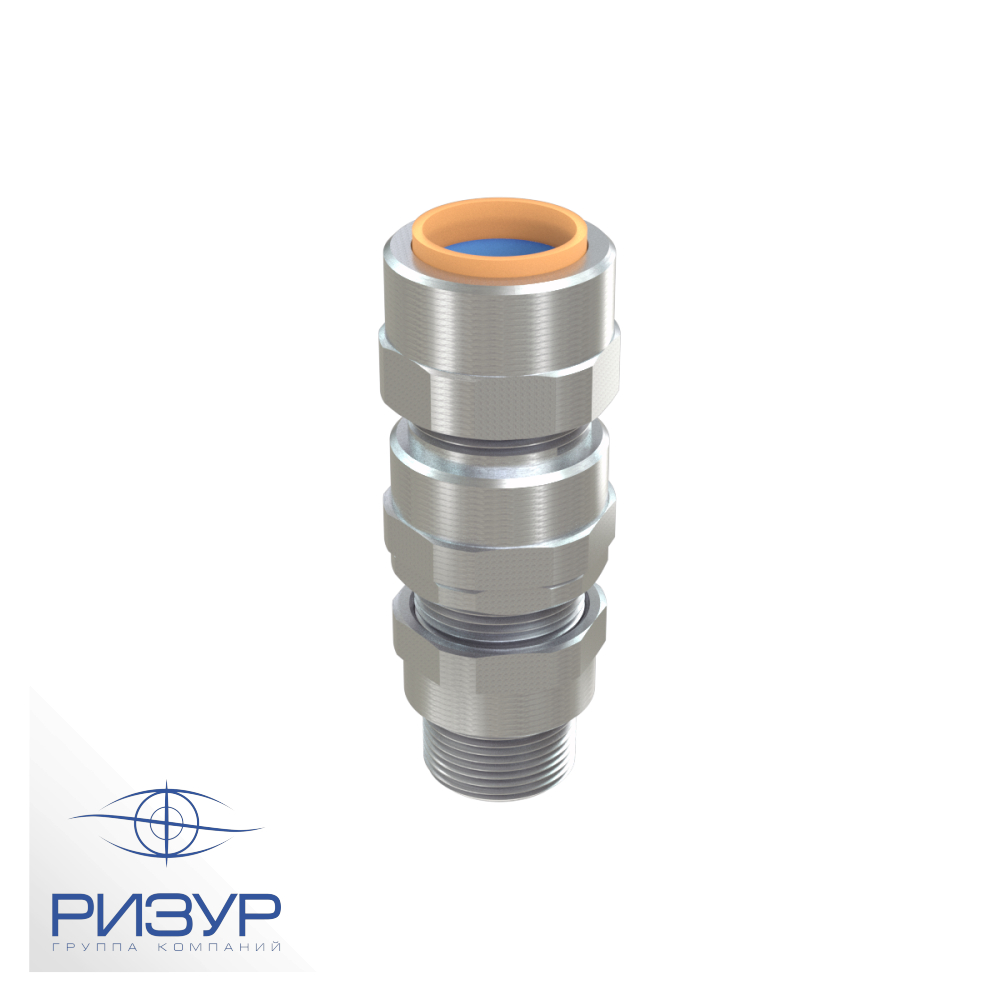

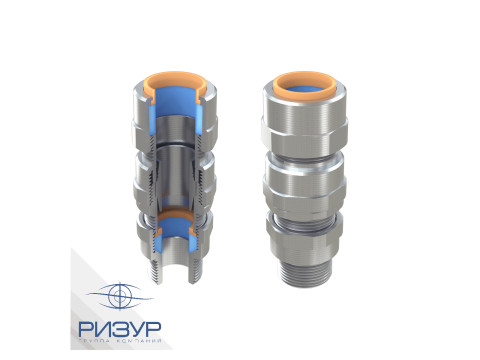

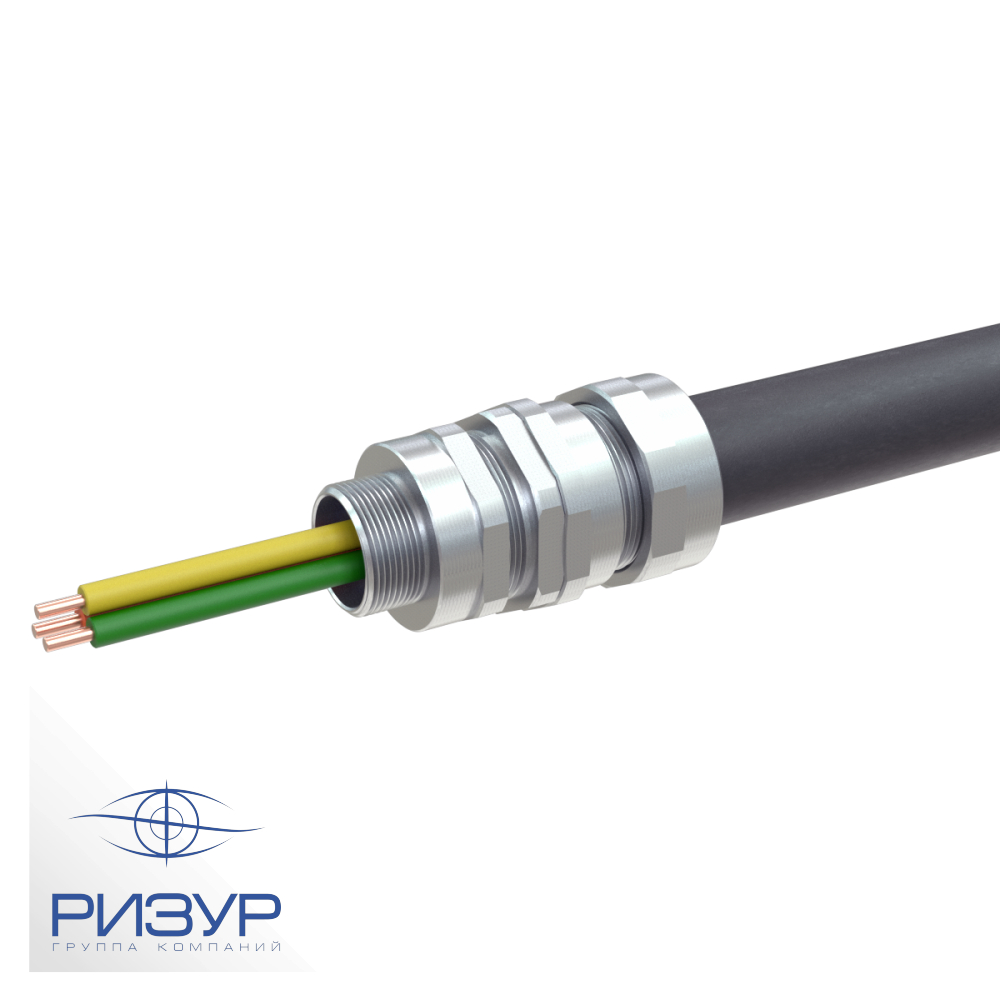

Кабельный ввод для бронированного кабеля РИЗУР-КВВБ
- Предназначены для бронированных кабелей.
- Обеспечивают надёжную герметизацию без повреждения кабеля.
- Подтверждённая взрывозащита (Exd, Exe, Extb).
- Степень защиты до IP68.
- Широкий температурный диапазон: до +110 °C.
- Изготовлены из коррозионностойких материалов.
- Совместимы с различными типами резьбы (М, R, G, NPT).
- Подходят для эксплуатации в агрессивных и морских условиях.
Взрывозащищенные кабельные вводы РИЗУР-КВВБ используются при вводе бронированных кабелей в электрическое или электротехническое оборудование и применяются в местах, где необходимо иметь уплотнение на оболочке кабеля. РИЗУР-КВВБ фиксируют кабель и защищают его от случайного выдергивания, при этом не пережимают кабель, не повреждают структуру его оболочки и проводников.
Безопасность эксплуатации кабельных вводов РИЗУР-КВВБ на взрывоопасных объектах подтверждается Сертификатом № ЕАЭС RU C-RU.HB82.B.00100/22 и соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Кабельные вводы РИЗУР-КВВБ соответствуют требованиям:
ГОСТ Р МЭК 600790-2011,
ГОСТ Р МЭК60079-7-2012,
ГОСТ Р МЭК 60079-31-2010,
ГОСТ Р IEC 60079-1-2011.
РИЗУР-КВВБ применяются для всех видов кабеля: электрического, нагревательного, телекоммуникационного, информационного и других.

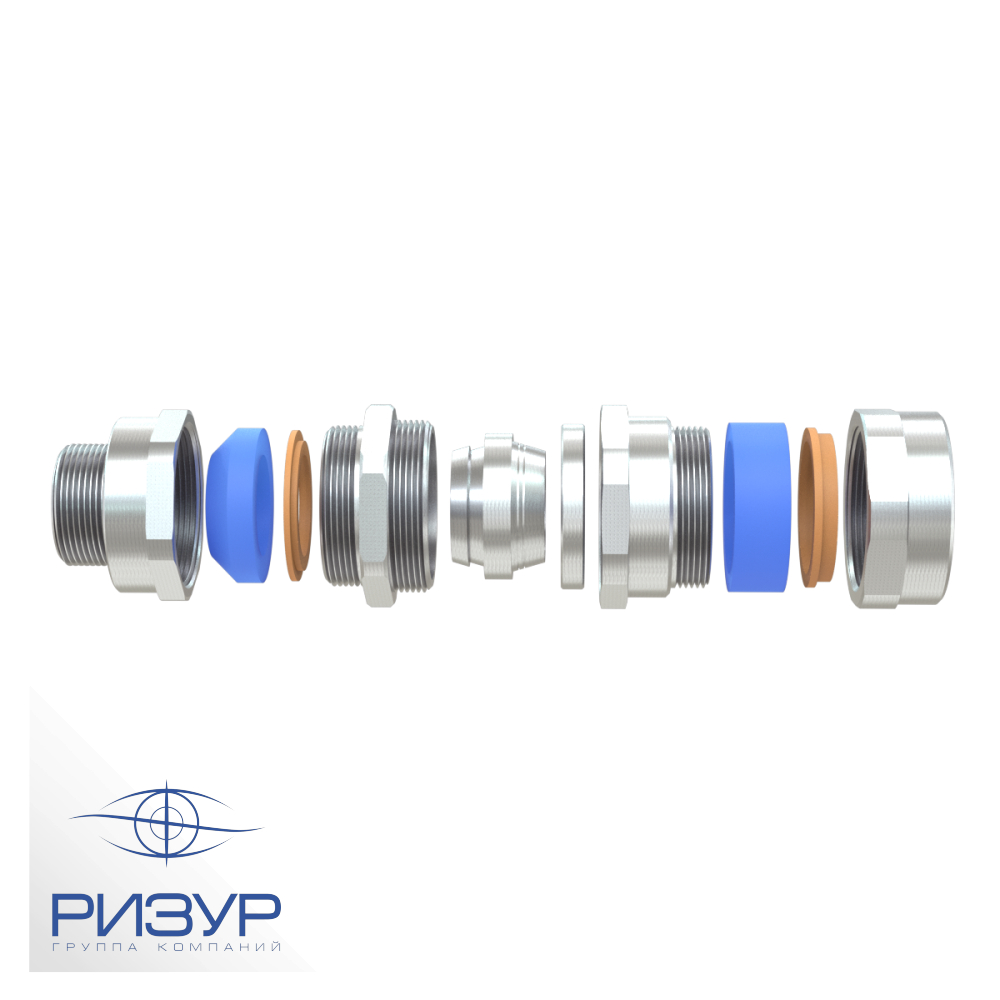

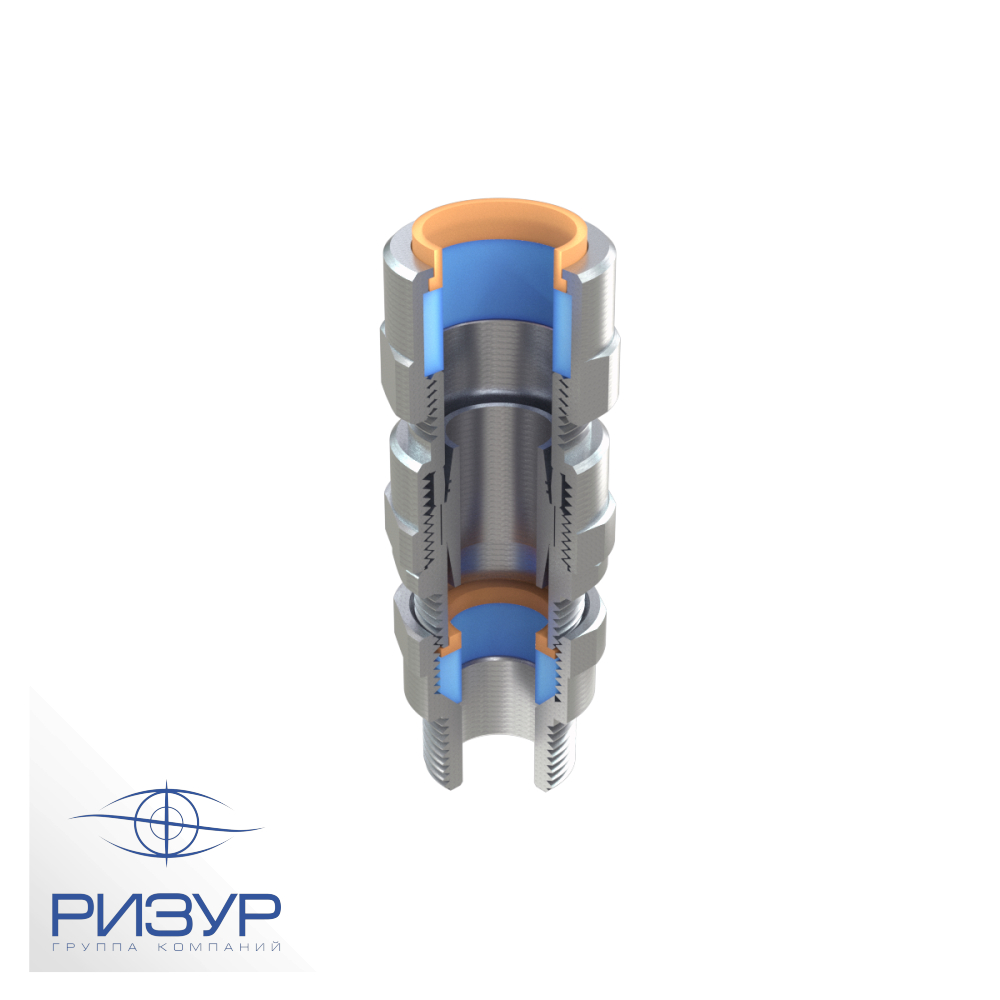

Описание конструкции

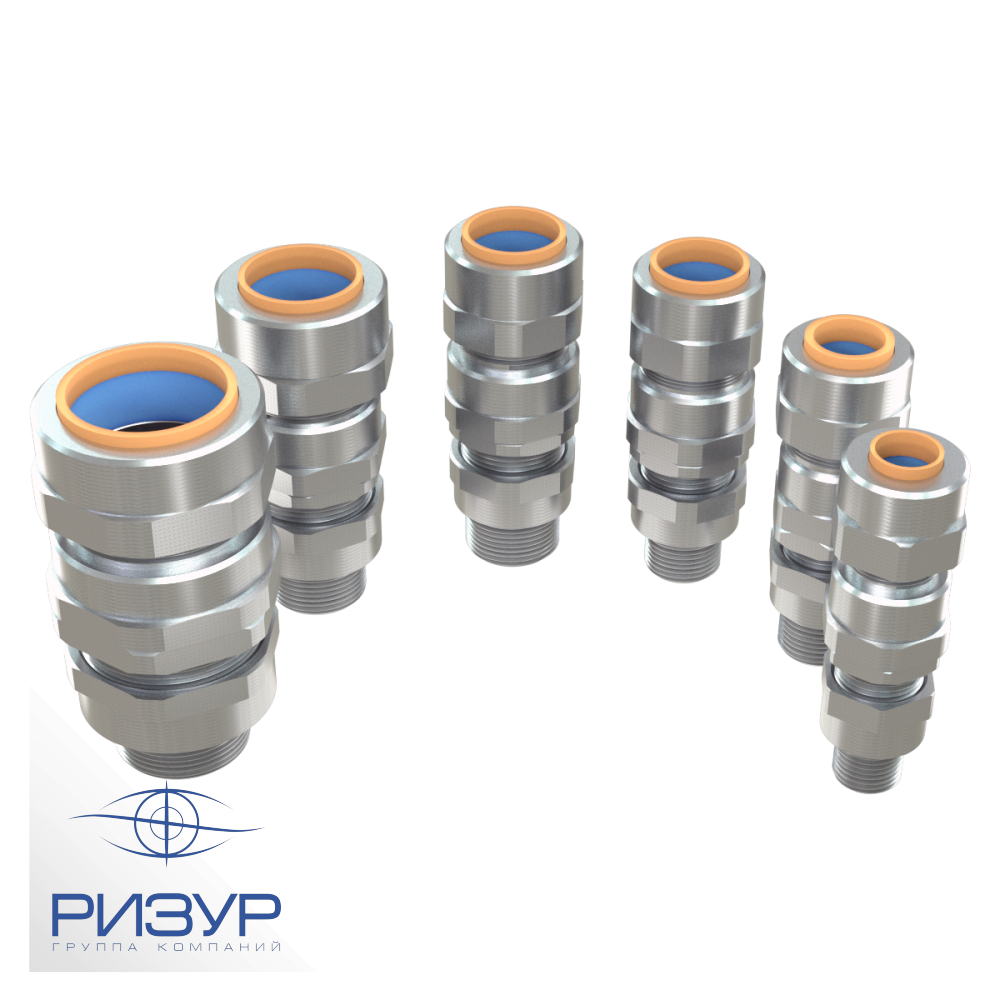

Кабельные вводы отличаются размерами, типом присоединительной резьбы, материалом корпуса. РИЗУР-КВВБ изготавливаются из таких материалов, как латунь, никелированная латунь, нержавеющая сталь различных марок. Для уплотнения применяются силиконовые кольца необходимых диаметров. Все изделия с маркировкой Exd имеют не менее 5-ти полных непрерывных витков резьбы.
Область применения
Взрывозащищённые кабельные вводы для бронированного кабеля РИЗУР-КВВБ применяются во взрывоопасных зонах помещений и наружных установок в соответствии с указанными маркировками, отраслевыми правилами безопасности и рекомендациями изготовителя. Материал изготовления и специальные покрытия позволяют использовать РИЗУР-КВВБ во влажных и запыленных помещениях, в условиях повышенной агрессивности окружающей среды, на морских объектах и судах.
Диаметры кабеля
| Диаметр обжимаемого кабеля (для бронированных кабелей) | |||
| Присоединительная резьба | Диаметр обжимаемого кабеля | Диаметр металлорукава/трубы | |
| внутренний | внешний | ||
| М16х1,5 | 3-8 мм | 8-12 мм | В соответствии с кодом заказа |
| М20х1,5 | 6-12 мм | 9-17 мм | |
| М25х1,5 | 12-18 мм | 15-25 мм | |
| М32х1,5 | 18-25 мм | 21-31 мм | |
| М40х1,5 | 25-31 мм | 27-37 мм | |
| М50х1,5 | 31-39 мм | 36-46 мм | |
| М63х1,5 | 39-47 мм | 45-53 мм | |
Технические характеристики
| Маркировка взрывозащиты кабельных вводов | 1Ex eb IIС Gb/Ex tb IIIC Db или 1Ex еb IIC Gb/1Ex db IIC Gb/Ex tb IIIC Db |
| Степень защиты от внешних воздействий, IP | IP66, IP67, IP68 |
| Диапазон рабочих температур | -60...+80 °С (стандартное исполнение) -65...+110 °С (по специальному заказу) |
| Материал исполнения | латунь, никелированная латунь, нержавеющая сталь (AISI 201 / AISI 304 / AISI 321 / AISI 316) |
| Тип присоединительной резьбы |
|
| Материал уплотнительного кольца | Силиконовая резина |

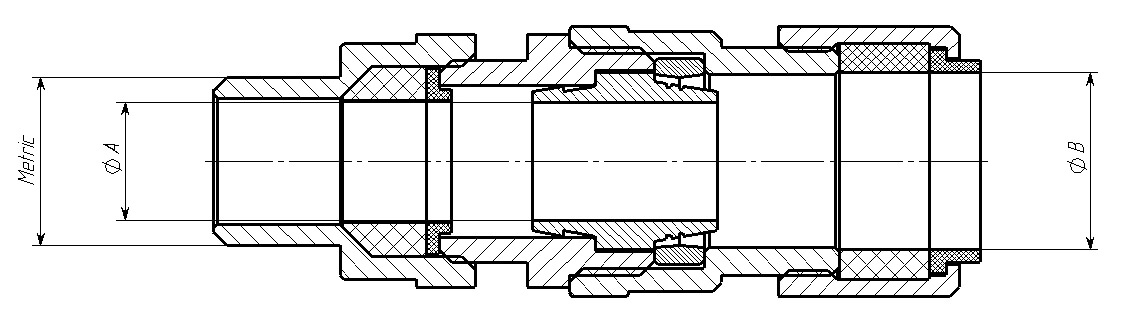

Чертежи
| Размер | Резьба | Диаметр кабеля А | Диаметр кабеля В | |||
| РИЗУР-КВВБ-Exd-М20S-0-S | 20S | М20 | 6,2 | 11,5 | 9,6 | 15,9 |
| РИЗУР-КВВБ-Exd-М20-0-S | 20 | М20 | 8 | 13,9 | 12,5 | 20,9 |
| РИЗУР-КВВБ-Exd-М25S-0-S | 25S | М25S | 10,5 | 16,4 | 14 | 22 |
| РИЗУР-КВВБ-Exd-М25-0-S | 25 | М25 | 11,2 | 19,9 | 18,3 | 26 |
