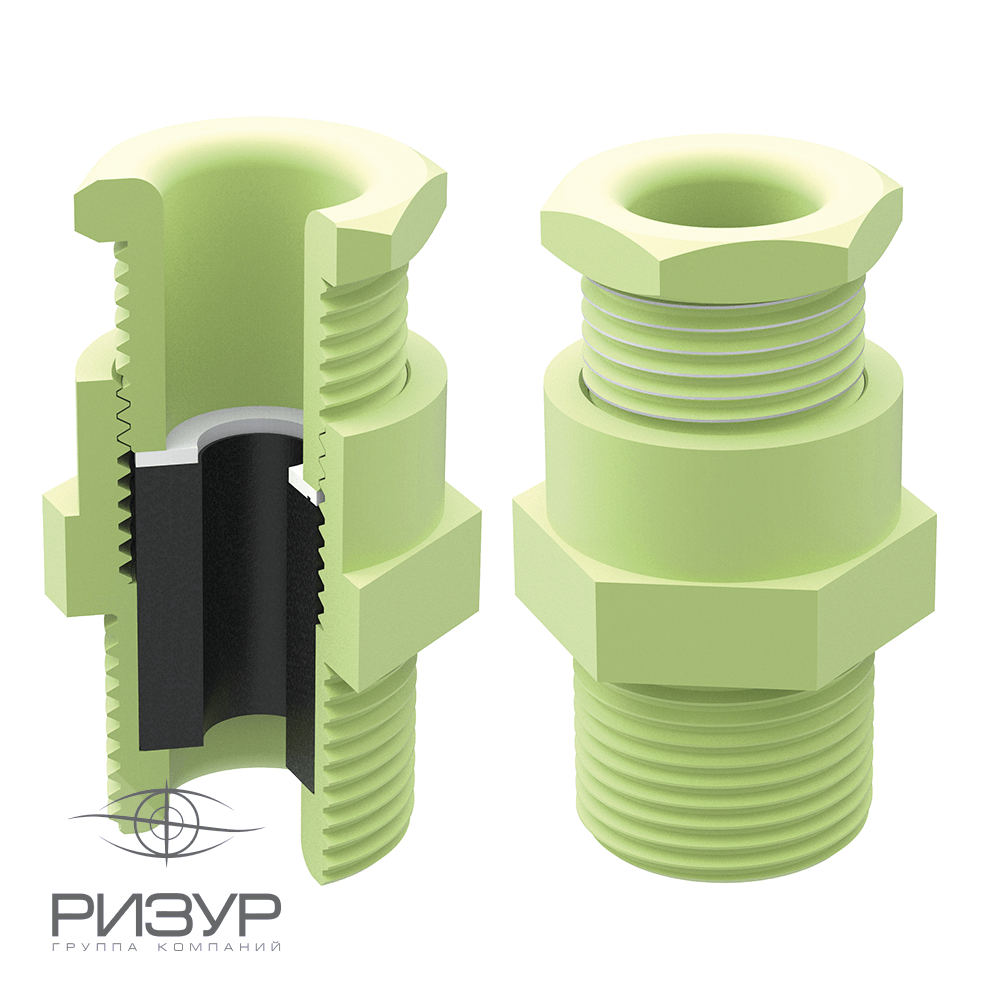

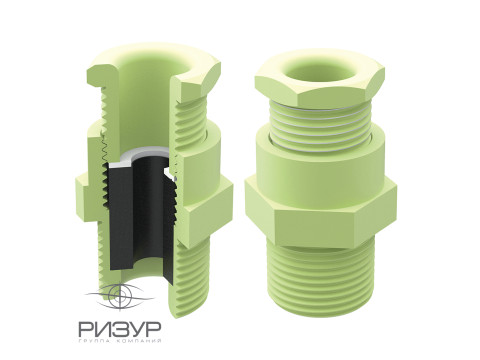

Кабельный ввод для небронированного кабеля РИЗУР-КВВН
- Подходят для всех типов небронированных кабелей.
- Не повреждают изоляцию и структуру кабеля.
- Степень защиты до IP68.
- Широкий диапазон рабочих температур: до +110 °C.
- Изготавливаются из стойких материалов: латунь, нержавеющая сталь.
- Совместимы с различными типами резьбы (М, R, G, NPT).
- Соответствуют требованиям ГОСТ и ТР ТС 012/2011.
- Подтверждённая взрывозащита (Exd, Exe, Extb).
Взрывозащищенные кабельные вводы РИЗУР-КВВН используются при вводе небронированных кабелей в электрическое или электротехническое оборудование и применяются в местах, где необходимо иметь уплотнение на оболочке кабеля. РИЗУР-КВВН фиксируют кабель и защищают его от случайного выдергивания, при этом не пережимают кабель, не повреждают структуру его оболочки и проводников.
Безопасность эксплуатации кабельных вводов РИЗУР-КВВН на взрывоопасных объектах подтверждается Сертификатом № ЕАЭС RU C-RU.HB82.B.00100/22 и соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Кабельные вводы РИЗУР-КВВН соответствуют требованиям:
ГОСТ Р МЭК 600790-2011,
ГОСТ Р МЭК60079-7-2012,
ГОСТ Р МЭК 60079-31-2010,
ГОСТ Р IEC 60079-1-2011.
РИЗУР-КВВН применяются для уплотнения и фиксации всех видов кабелей (с различной изоляцией): электрического, нагревательного, телекоммуникационного, информационного и др. при вводе их в стационарное, передвижное или переносное оборудование.
Описание конструкции
Кабельные вводы отличаются размерами, типом присоединительной резьбы, материалом корпуса. РИЗУР-КВВН изготавливаются из таких материалов, как латунь, никелированная латунь, нержавеющая сталь различных марок. Для уплотнения используются силиконовые кольца разных диаметров. Все изделия с маркировкой Exd имеют не менее 5-ти полных непрерывных витков резьбы.
Область применения
Взрывозащищённые кабельные вводы для небронированного кабеля РИЗУР-КВВН применяются во взрывоопасных зонах помещений и наружных установок в соответствии с указанными маркировками, отраслевыми правилами безопасности и рекомендациями изготовителя. Материал изготовления и специальные покрытия позволяют использовать РИЗУР-КВВН во влажных и запыленных помещениях, в условиях повышенной агрессивности окружающей среды, на морских объектах и судах.
Диаметры кабеля
| Диаметр обжимаемого кабеля (для небронированных кабелей) | |||
| Присоединительная резьба | Диаметр обжимаемого кабеля для РИЗУР-КВВ | Диаметр металлорукава /трубы | |
| Exe | Exd | ||
| М16х1,5 | 3-8 мм | 8-10 мм | В соответствии с кодом заказа |
| М20х1,5 | 6-12 мм | 6-12 мм | |
| М25х1,5 | 12-18 мм | 11,5-17,5 мм | |
| М32х1,5 | 15-22 мм | 22-30 мм | |
| М40х1,5 | 22-30 мм | 27-37 мм | |
| М50х1,5 | 32-38 мм | 32-38 мм | |
| М63х1,5 | 37-44 мм | 37-44 мм | |
Технические характеристики
| Маркировка взрывозащиты кабельных вводов |
1Ex eb IIС Gb/Ex tb IIIC Db 1Ex еb IIC Gb/1Ex db IIC Gb/Ex tb IIIC Db |
| Степень защиты от внешних воздействий, IP | IP66, IP67, IP68 |
| Диапазон рабочих температур |
-60...+80 °С (стандартное исполнение) -65...+110 °С (по специальному заказу) |
| Материал исполнения | латунь, никелированная латунь, нержавеющая сталь (AISI 201 / AISI 304 / AISI 321 / AISI 316) |
| Тип присоединительной резьбы |
М - метрическая (ГОСТ 24705-2004) R - трубная коническая (ГОСТ 6211-81) G - трубная цилиндрическая (ГОСТ 6357-81) NPT – дюймовая коническая (ГОСТ 6111-52) |
| Материал уплотнительного кольца | Силиконовая резина |
