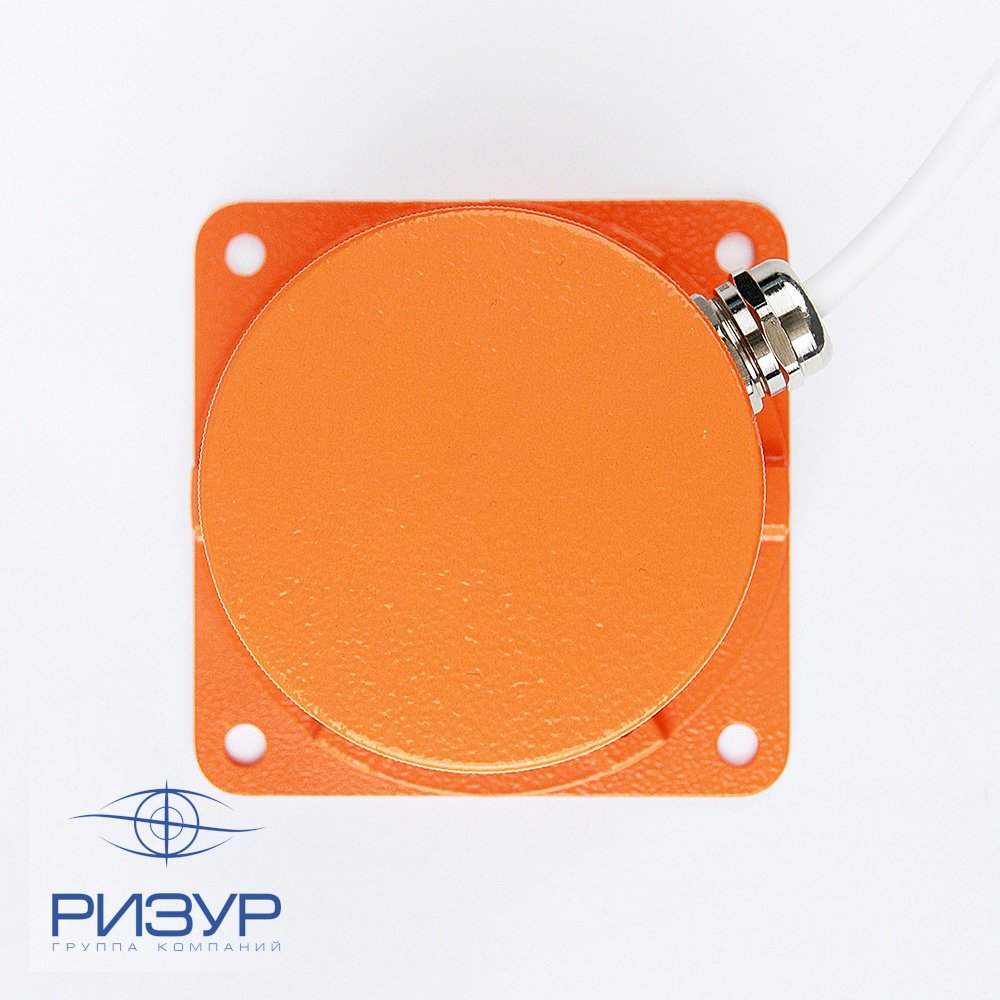

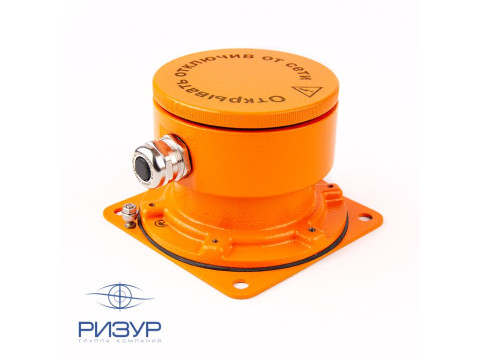

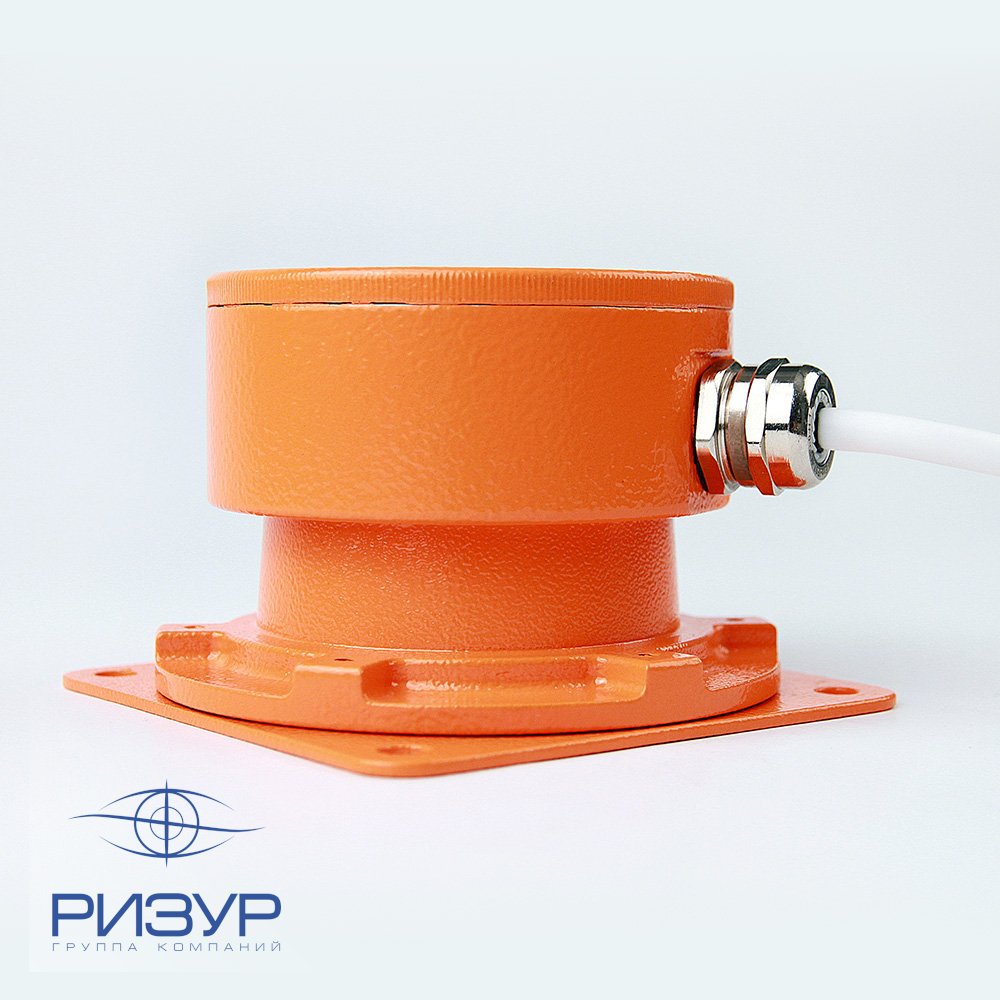

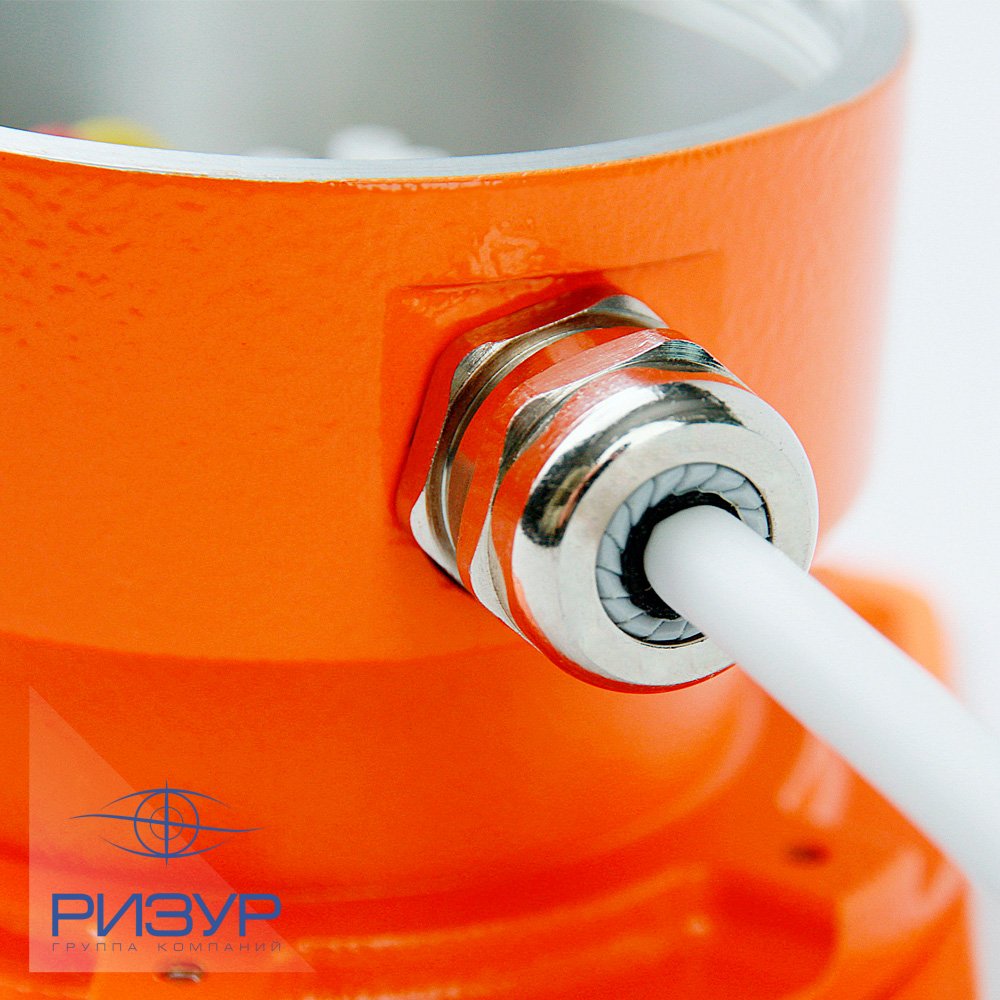

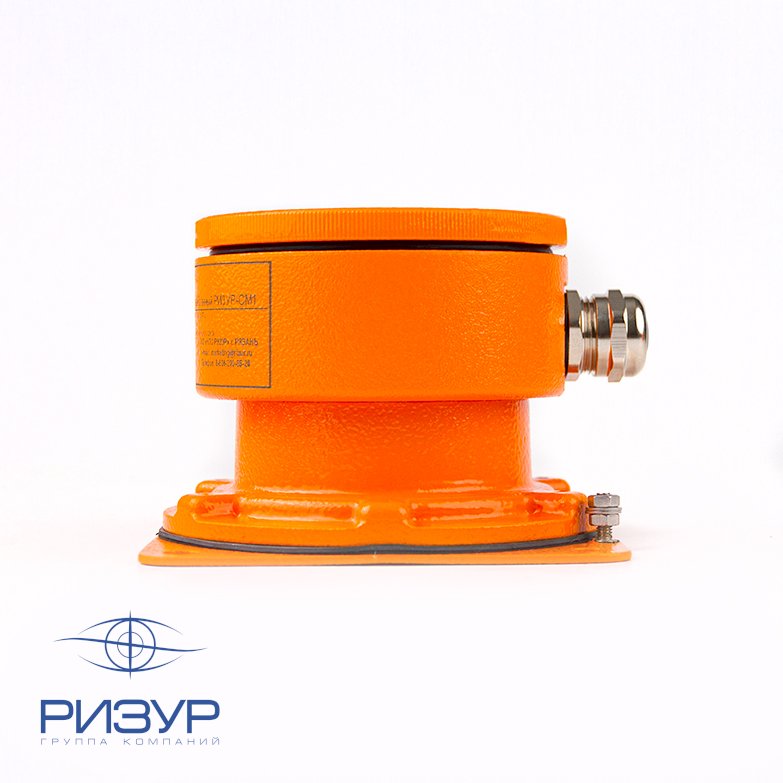

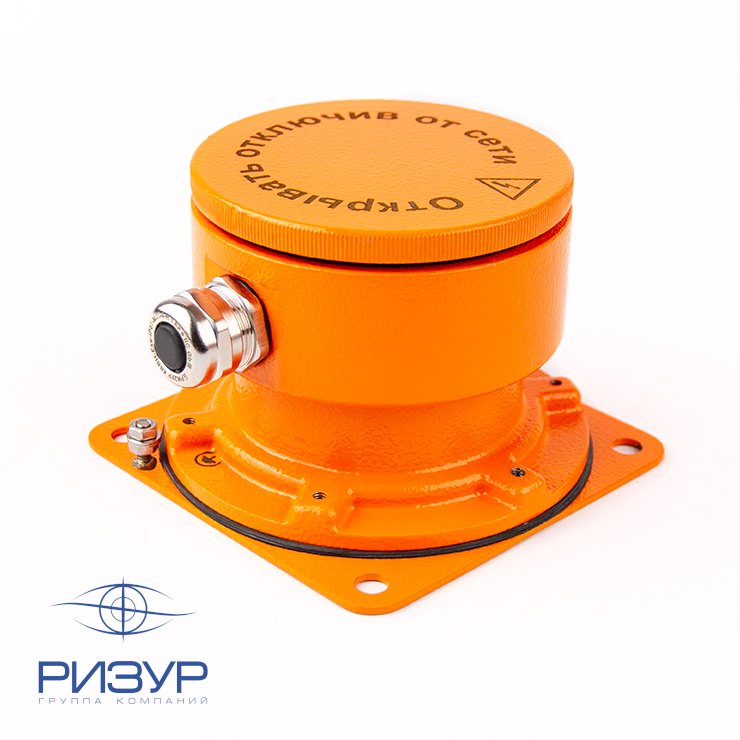

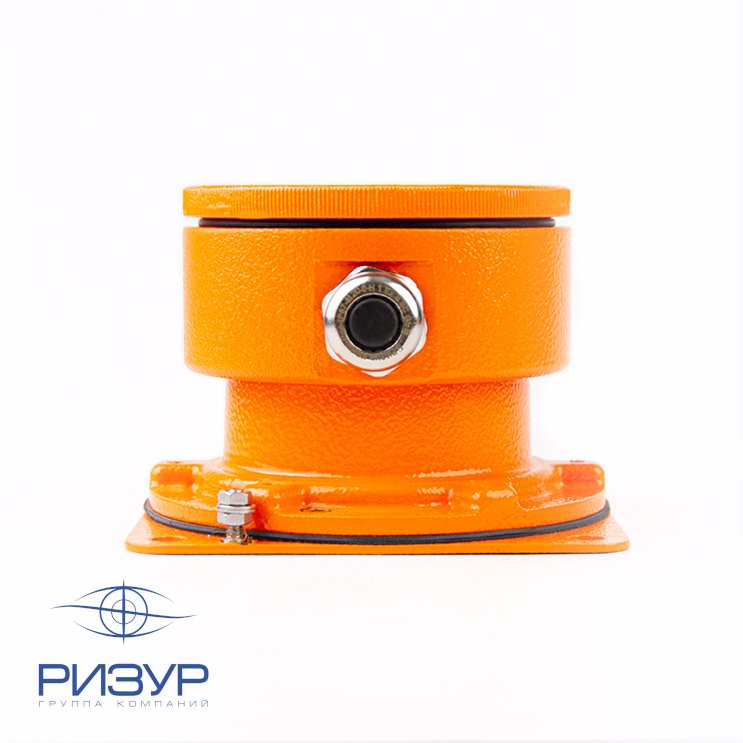

Сигнализатор уровня мембранный РИЗУР-М-СМ1
- Простое конструктивное решение обеспечивает высокие показатели надежности;
- Обширная сфера применения;
- Универсальность, можно использовать для любого типа сыпучих материалов без перенастройки;
- Высокая степень точности срабатывания сигнализирующего устройства;
- Мембрана прибора имеет высокие показатели износа и долговечности;
- Возможность работы в широком температурном диапазоне от -45 до +50 °C, даже при 100% влажности;
- Прибор защищен от проникновения извне пыли и воды, имеет степень пылеводозащиты IP65;
- Срок службы от 10 лет.
Мембранный сигнализатор уровня РИЗУР-М-СМ1 предназначен для автоматического контроля уровня сыпучих продуктов (зерно, цемент, щебень песок и т.п.) в производственных ёмкостях, элеваторах, хранилищах, бункерах, трюмах речного и морского транспорта, самотёках и контейнерах. Прибор может использоваться как самостоятельное устройство, так и в составе автоматизированных систем контроля (АСУТП).
Область применения
Прибор широко применяется в агропромышленном комплексе (АПК) и сельском хозяйстве для автоматического определения уровня муки и зерна на элеваторах, хлебокомбинатах, зернотоках, зернохранилищах, зерномашинах и зернопроводах. Датчик уровня РИЗУР-М-СМ1 задействован в таких процессах, как хранение, перемол, сушка зерна, его смешивание и последующая транспортировка.
В животноводстве и на комбикормовых заводах прибор используют в производственных процессах изготовления кормов для сельскохозяйственных животных и птицы. В агрономии с помощью сигнализатора-датчика уровня определяют нужного количества сыпучих минеральных удобрений и зерна.
В пищевой промышленности прибор используется для учета муки, сахара, соли, круп, зерна и других сыпучих продуктов.
В рыбном промысле и на рыболовецких судах, в общепите датчик применяется для контроля уровня в ёмкостях с мелкой рыбой и морепродуктами.
В строительной отрасли прибор используется в качестве датчика уровня песка, цемента, керамзита, щебня при изготовлении стройматериалов для соблюдения нужных пропорций.
Преимущества
- Простое конструктивное решение обеспечивает высокие показатели надежности;
- Обширная сфера применения;
- Универсальность, можно использовать для любого типа сыпучих материалов без перенастройки;
- Высокая степень точности срабатывания сигнализирующего устройства;
- Мембрана прибора имеет высокие показатели износа и долговечности;
- Возможность работы в широком температурном диапазоне от -45 до +50 °C, даже при 100% влажности;
- Прибор защищен от проникновения извне пыли и воды, имеет степень пылеводозащиты IP65;
- Срок службы от 10 лет.
Принцип действия
В процессе работы сыпучий продукт начинает оказывать давление через рабочую мембрану на микропереключатель прибора, который срабатывает и начинает передавать сигнал в основную цепь сигнализации и управления. Датчик уровня обладает одним переключающим «сухим» контактом способным коммутировать 5 А переменного тока при напряжении 230 В или же постоянного с напряжением 125 В, а также не требует для работы дополнительных стабилизирующих устройств или блоков питания.
Для корректной работы датчик уровня РИЗУР-М-СМ1 должен быть установлен в месте, где обеспечивается свободный доступ воздуха, исключено попадание на прибор прямых солнечных лучей и любых атмосферных осадков.Технические характеристики

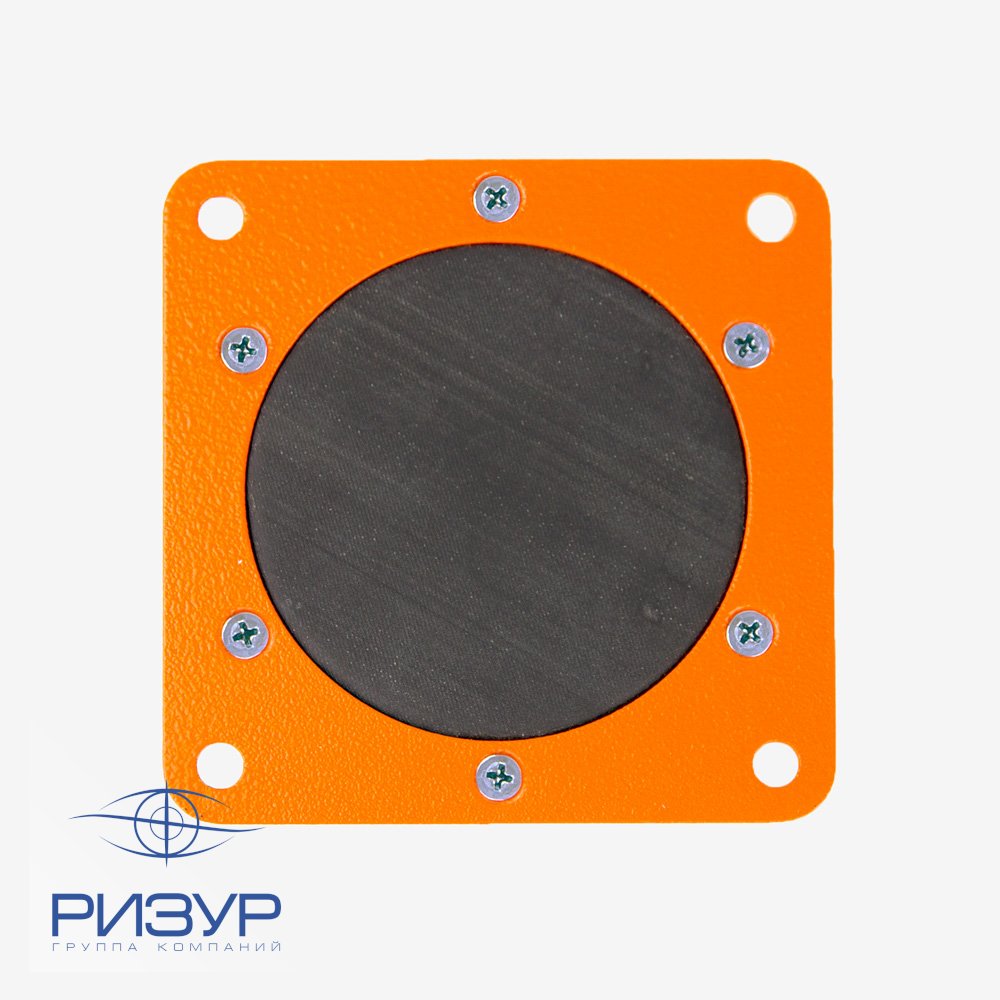

Корпус датчика уровня РИЗУР-М-СМ1 выполнен из алюминиевого сплава. Внутри корпуса прибора находятся микропереключатель и клеммная колодка для подключения, закреплена рабочая мембрана, изготовленная из специального мембранного полотна, и тарелка мембраны.
| Коммутируемое напряжение питания | 230 В переменного тока 125 В постоянного тока |
| Сила тока | 5А |
| Частота тока | 50 Гц |
| Усилие срабатывания, H | 0,5±20% |
| Пылевлагозащита корпуса IP | IP65 |
| Температура окружающей среды, °C | -45…+50 °C, |
| Влажность | до 100% при +25 °C |
| Вероятность безотказной работы за 2000 часов наработки, не менее | 0,94 |
| Установленная безотказная наработка | не менее 70 000 циклов |
| Средний срок службы | 10 лет |
| Габаритные размеры | 125×115×77мм |
| Масса, не более | 0,4 кг |
Чертежи
Мембранный датчик уровня РИЗУР-М-СМ1 монтируется таким образом, чтобы рабочая мембрана прибора находилась вровень с внутренней поверхностью резервуара для сыпучих материалов. Ориентация датчика подбирается исходя из поставленных задач. Для определения наличия в производственной ёмкости или самотёке сыпучих материалов, мембранный датчик уровня устанавливается на дно резервуара или короба (желоба).
Если необходимо контролировать наполнение ёмкости (контейнера, трюма и т.п.) до определенного уровня, датчик уровня РИЗУР-М-СМ1 может быть установлен на стенке резервуара на высоте, соответствующей желаемому уровню.
Настенный монтаж: 4 отверстия (95 х 95) d=8 мм
