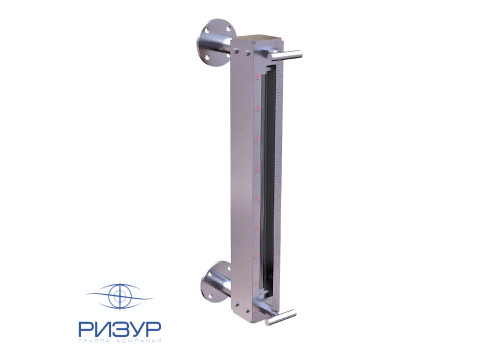

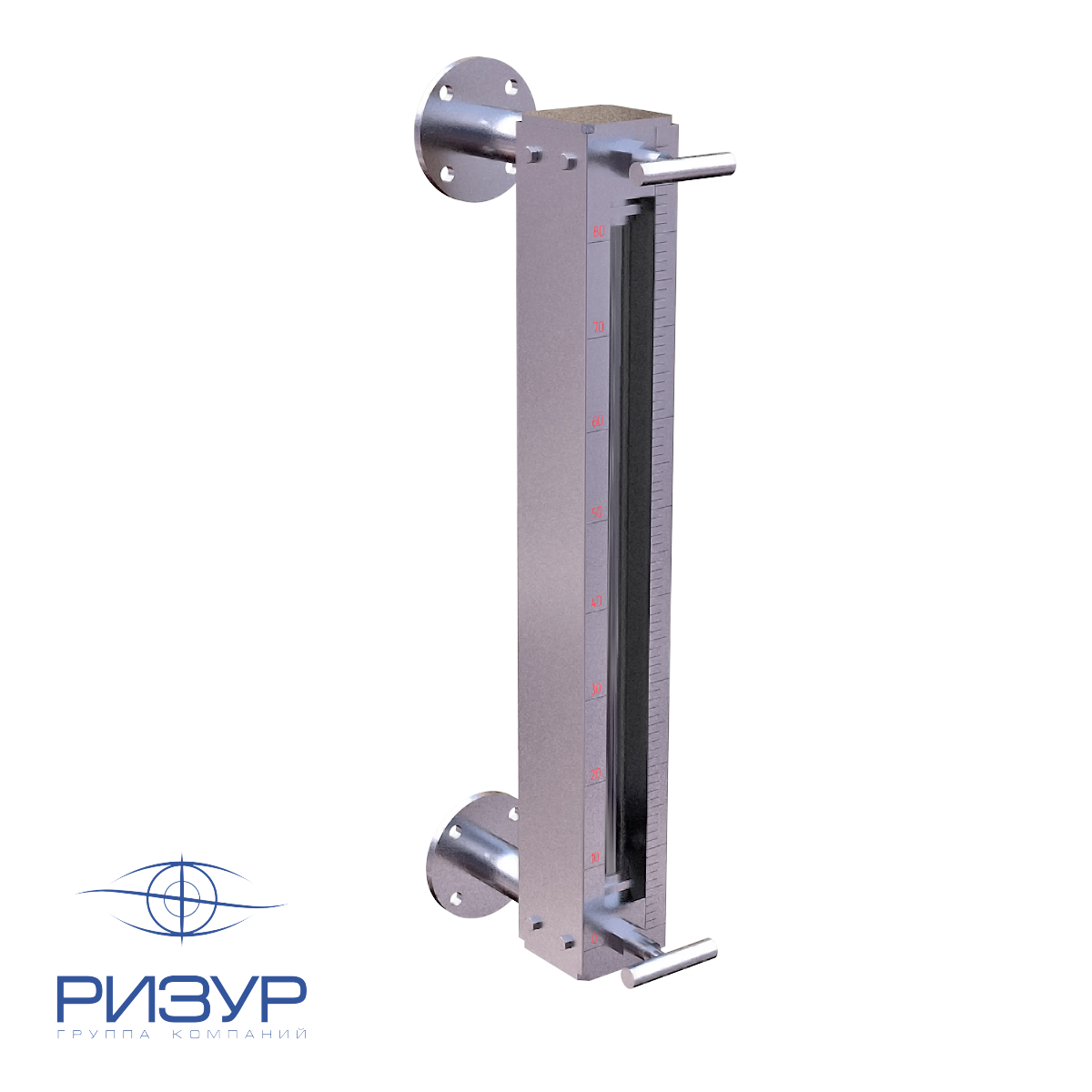

Байпасный указатель уровня со смотровым стеклом РИЗУР-НБК-ГЛАСС-К

Указатели уровня РИЗУР-НБК-ГЛАСС-К применяются для непрерывного измерения и отображения уровня жидкости в резервуарах. Уровнемеры в данном варианте исполнения имеют все необходимые сертификаты, соответствуют российским и международным стандартам.

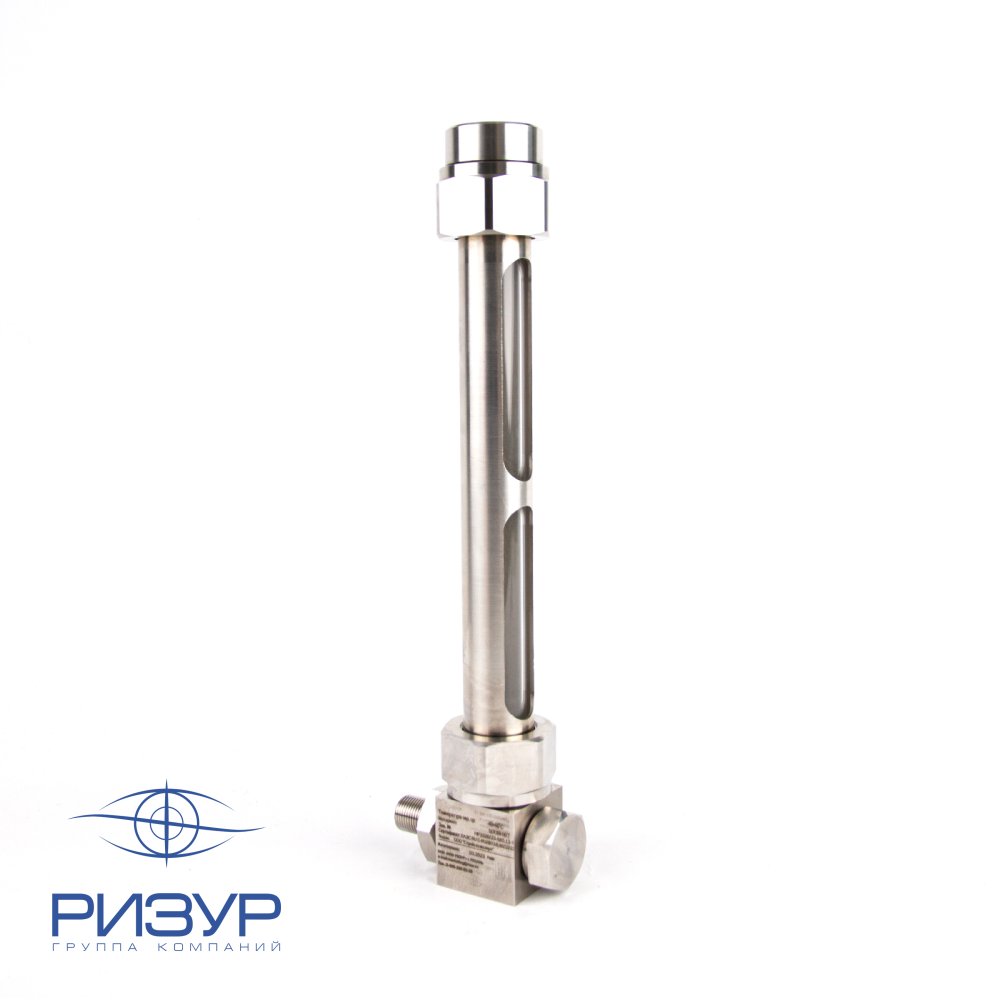

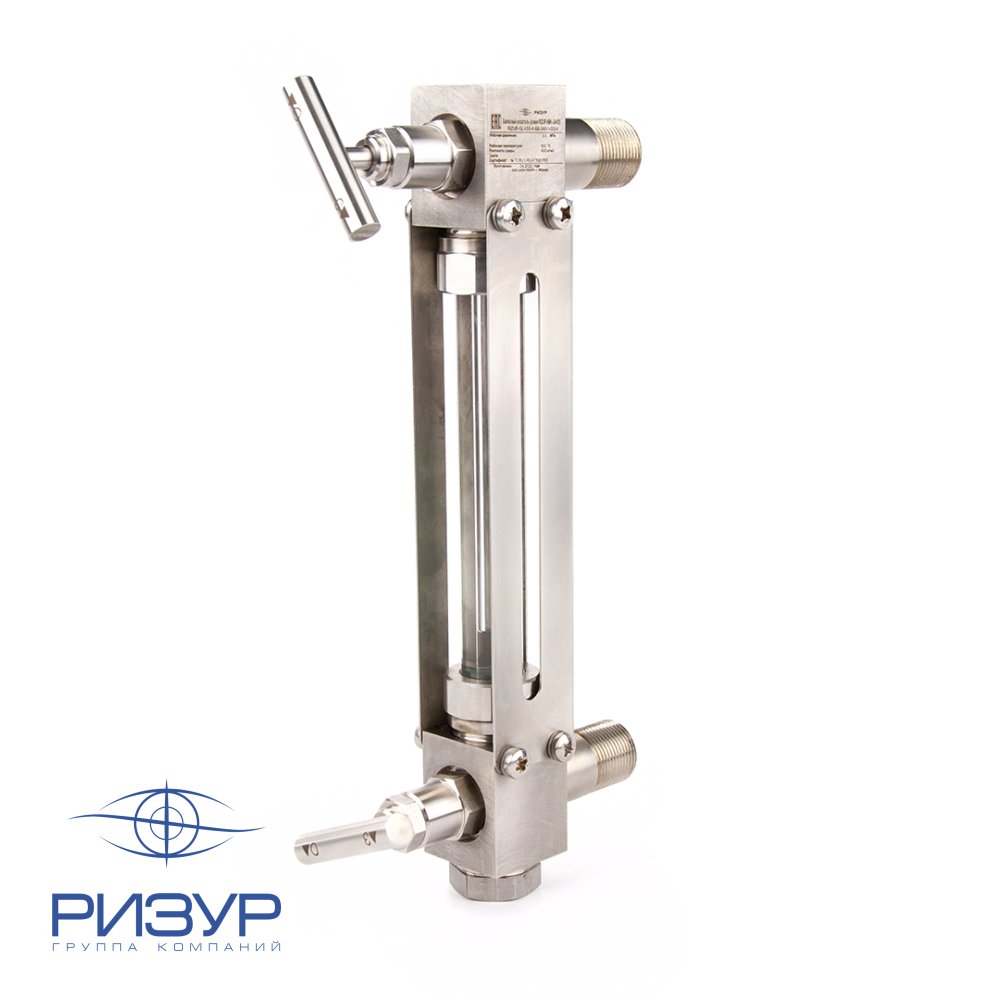

Байпасный указатель уровня РИЗУР-НБК-ГЛАСС-К укомплектован кварцевой трубкой с защитным кожухом. Максимальный размер кварцевой трубки в миллиметрах 8х24х2000, соответственно, максимальное расстояние между центрами точек присоединения составляет 2000 мм.

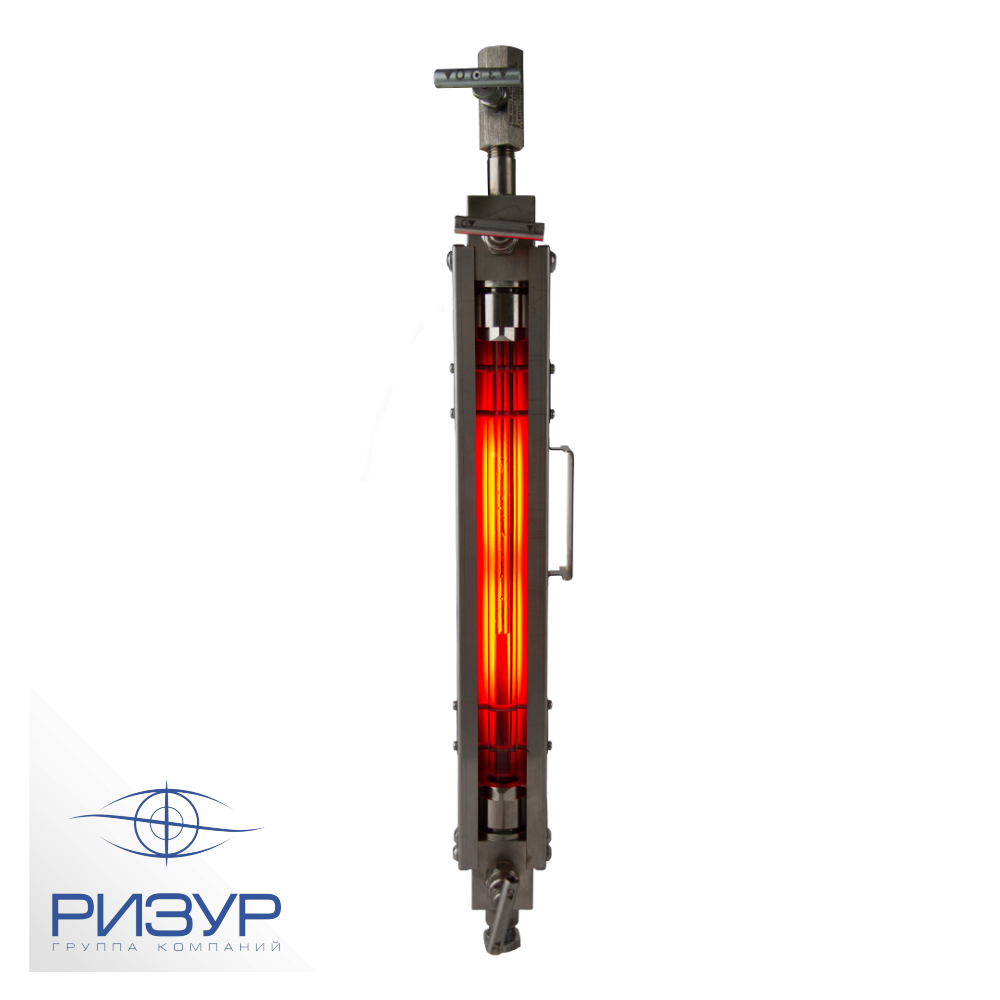

РИЗУР-НБК-ГЛАСС-К может быть оснащен двухцветным стеклом и шкалой, что улучшит визуальное наблюдение за уровнем жидкости. В данном варианте исполнения применяется принцип преломления и отражения светового потока. Часть смотровой трубки индикатора уровня, в которой есть среда, будет представляться наблюдателю зеленой.

Данные указатели уровня могут быть также оснащены дополнительными приборами и устройствами сигнализации, измерения уровня, температуры, давления и т.д.

Визуальные уровнемеры РИЗУР-НБК-ГЛАСС-К изготавливаются из следующих марок стали:

• 12х18н10т (AISI 321),
• 10Х17Н13М2 (аналог AISI 316Ti),
• 08х18н10 (аналог AISI 304),
• других материалов, необходимых заказчику (по согласованию с изготовителем).

В зависимости от требований заказчика возможны варианты подключения прибора к процессу: фланцевый, резьбовой, под приварку, другие специальные варианты по согласованию с изготовителем.

На сегодняшний день уровень локализации производства РИЗУР-НБК-ГЛАСС-К составляет более 85 %. Все комплектующие и составные части прибора от метизов до фланцев и кранов изготавливается непосредственно в ООО «НПО РИЗУР».

Назначение и область применения

Указатели уровня РИЗУР-НБК-ГЛАСС-К производства ООО "НПО РИЗУР" предназначены для контроля уровня жидкости в открытых, закрытых или находящихся под давлением емкостях, в качестве индикатора наличия (отсутствия) жидкости в контролируемом объеме. Байпасные указатели уровня РИЗУР-НБК-ГЛАСС-К могут эксплуатироваться как в закрытых помещениях, так и на открытых установках в широком диапазоне климатических условий на химических, нефтехимических, медицинских, пищевых и других производствах в различных отраслях промышленности.

Принцип действия РИЗУР-НБК-ГЛАСС-К основан на законе о сообщающихся сосудах – уровень, отображаемый прибором, равен уровню измеряемой жидкости внутри резервуара. Байпасный указатель уровня РИЗУР-НБК-ГЛАСС-К с термостойкой кварцевой трубкой, защищенной кожухом, является простым и надежным решением отображения уровня жидкости в больших и малых резервуарах.

Стандартно байпасные указатели уровня РИЗУР-НБК-ГЛАСС-К устанавливаются на боковой стенке резервуара. При необходимости присоединительные элементы байпасного указателя уровня могут располагаться сверху или с выносом в сторону.

Особенности

• точность считывания показаний,
• максимальная рабочая температура до + 200 °C,
• максимальное рабочее давление до 4 МПа,
• различные исполнения по материалам, в том числе для агрессивных сред,
• длительный срок службы, простота конструкции, легкость очистки и технического обслуживания.

Помимо термостойких кварцевых трубок, использующихся в байпасном указателе уровня РИЗУР-НБК-ГЛАСС-К, в уровнемерах РИЗУР-НБК-ГЛАСС-П и РИЗУР-НБК-ГЛАСС-С для указания уровня жидкости применяются также плоские стекла из боросиликатного термически закаленного стекла — водоуказательные гладкие (транспарантные) и рифленые (рефлексионные) стекла.

Технические характеристики

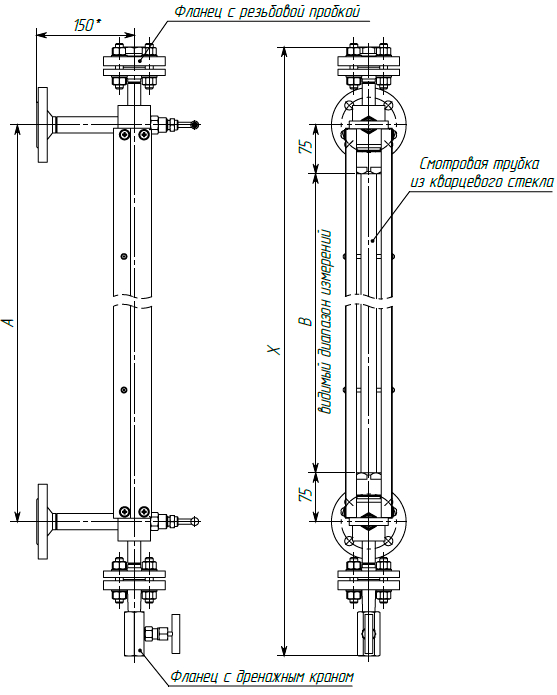

Чертежи
