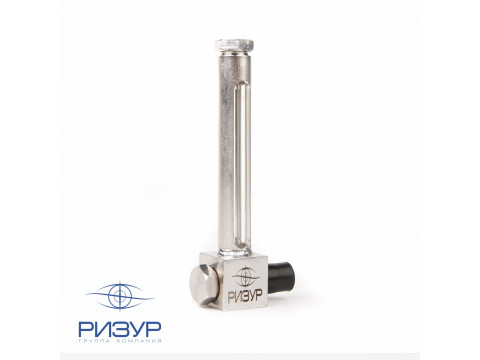

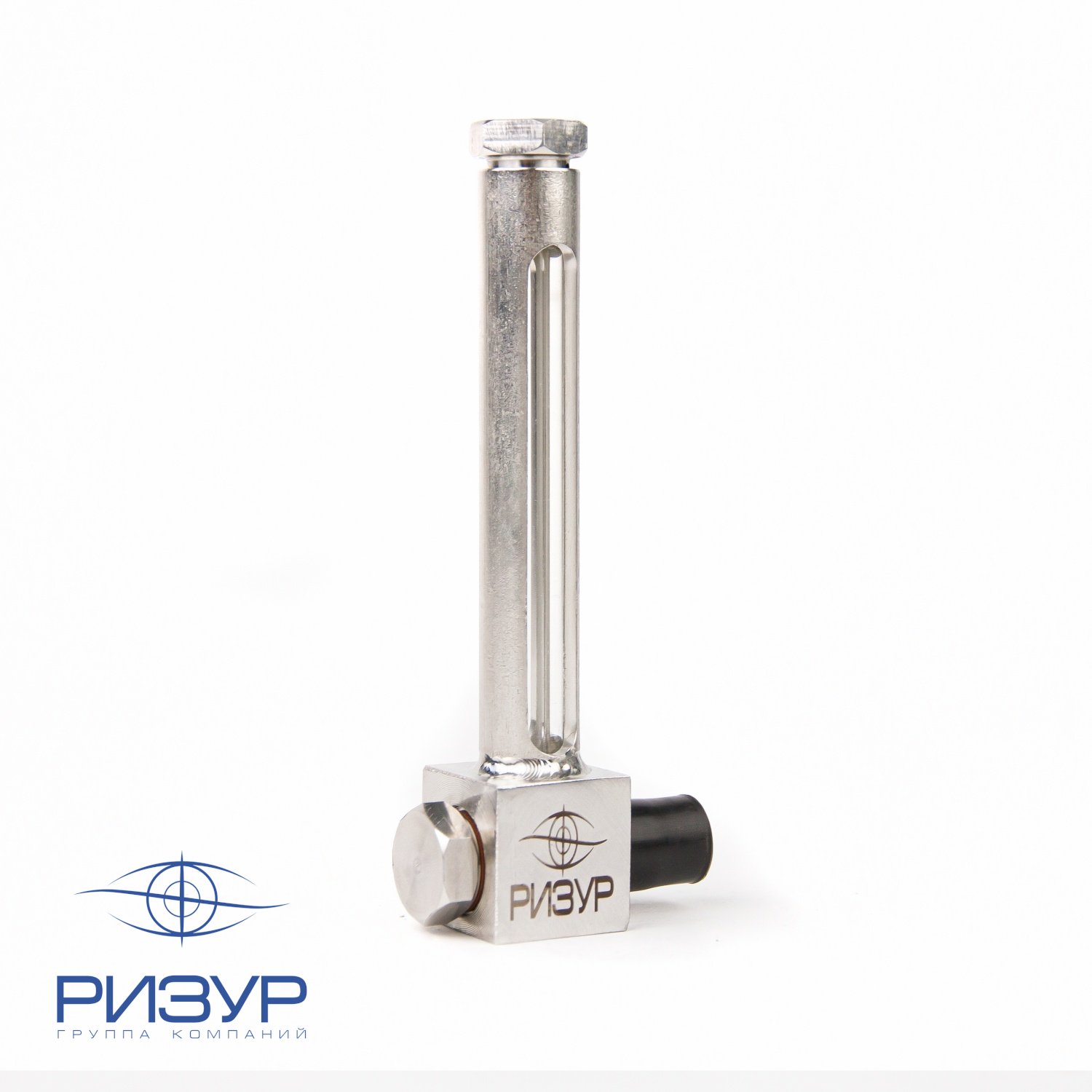

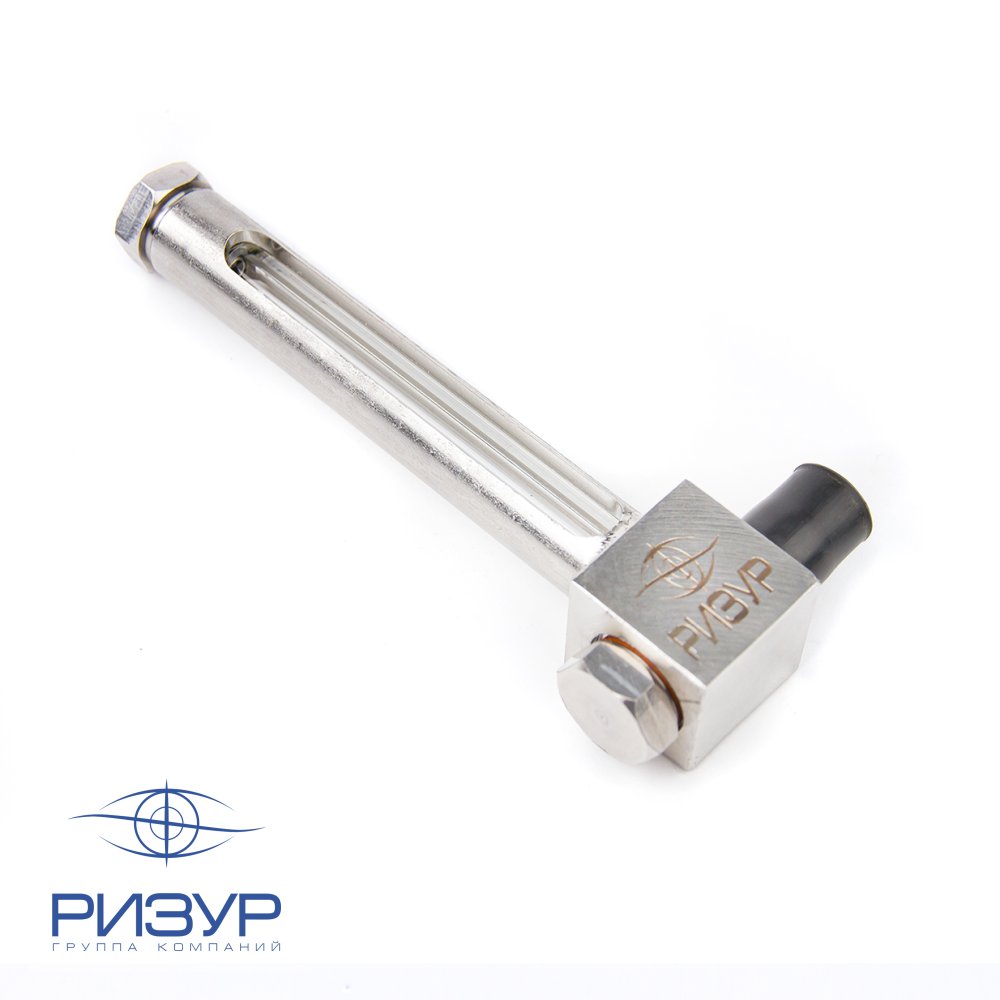

Маслоуказатель РИЗУР-НБК-ГЛАСС-М

Маслоуказатель РИЗУР-НБК-ГЛАСС-М — устройство, используемое для контроля уровня масла в компрессорах, насосах и других промышленных механизмах и обеспечивающее простой и надежный способ проверки количества масла, необходимого для правильной работы оборудования.

Механический маслоуказатель РИЗУР-НБК-ГЛАСС-М представляет собой металлический стержень или трубку, которая погружается в масляный резервуар. Уровень масла определяется по шкале на стержне, которая показывает количество масла в резервуаре.

Назначение и область применения

Указатели-индикаторы уровня применяются для непрерывного измерения и отображения уровня жидкости в резервуарах. Прибор предназначен для контроля уровня жидкости в открытых или закрытых, находящихся под давлением емкостях, а также может быть использован в качестве индикатора наличия (отсутствия) жидкости в контролируемом объеме, на заранее заданной высоте емкости.

Указатели-индикаторы уровня могут эксплуатироваться как в закрытых помещениях, так и на открытых установках в широком диапазоне климатических условий в химической, нефтехимической, медицинской, пищевой и других отраслях промышленности.

Указатель-индикатор уровня со смотровым стеклом РИЗУР-НБК-ГЛАСС является простым и надежным решением отображения уровня жидкости в больших и малых резервуарах.

Устройство и работа

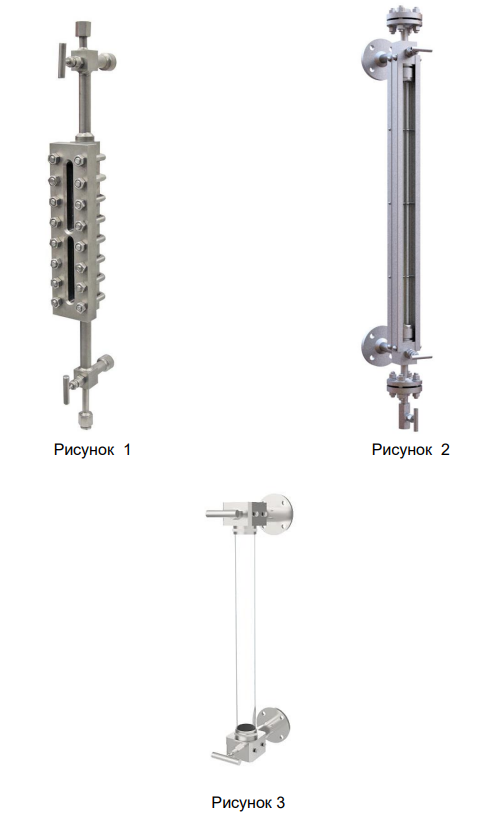

Указатели-индикаторы уровня РИЗУР-НБК-ГЛАСС-П комплектуются плоскими водоуказательными стеклами, изготовленными из боросиликатного термически закаленного стекла. Устанавливаются либо гладкие (транспарантные) стекла, которые предназначены для отображения жидкости (стекла Дюренса), либо рифленые (рефлексионные) стекла, использующиеся для отображения жидких сред и пара (стекла Клингера).

Существует два исполнения указателей уровня РИЗУР-НБК-ГЛАСС-П — просветного и непросветного типа.

В корпусе приборов непросветного типа установлено одно стекло на лицевой стенке указателя - индикатора уровня. Задняя стенка указателя - индикатора уровня - глухая и не просвечивается. Используются либо плоские водоуказательные гладкие стекла (стекла Дюренса), либо плоские водоуказательные рифленые стекла (стекла Клингера).

В корпусе приборов просветного типа диаметрально противоположно установлены два стекла (на лицевой и на задней стенке указателя - индикатора уровня) таким образом, что они просвечиваются насквозь. Используются плоские водоуказательные гладкие стекла (стекла Дюренса).

Указатель-индикатор уровня РИЗУР-НБК-ГЛАСС-К укомплектован кварцевой трубкой с защитным кожухом.

Указатель-индикатор уровня РИЗУР-НБК-ГЛАСС-К может быть оснащен двухцветным стеклом и шкалой, что улучшает визуальное наблюдение за уровнем жидкости. В данном варианте исполнения применяется принцип преломления и отражения светового потока. Часть смотровой трубки индикатора уровня, в которой есть среда будет представляться наблюдателю зеленой.

Указатели-индикаторы уровня РИЗУР-НБК-ГЛАСС-С оснащены смотровой трубкой из кварцевого стекла, что позволяет видеть уровень жидкости на просвет.
