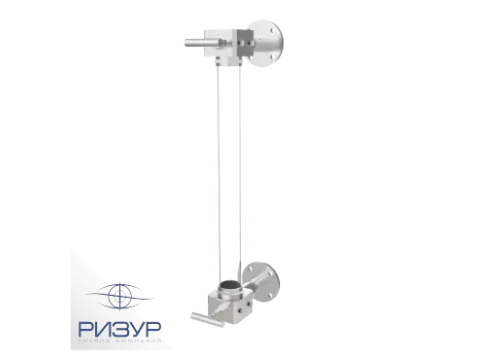

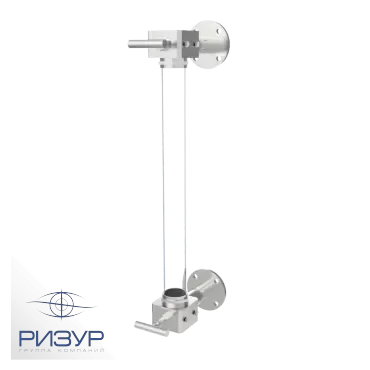

Байпасный указатель уровня со смотровым стеклом РИЗУР-НБК-ГЛАСС-С

Указатели уровня РИЗУР-НБК-ГЛАСС-С применяются для непрерывного измерения и отображения уровня жидкости в резервуарах. Уровнемеры в данном варианте исполнения имеют все необходимые сертификаты, соответствуют российским и международным стандартам.

Байпасные указатели уровня РИЗУР-НБК-ГЛАСС-С оснащены смотровой трубкой из кварцевого стекла, что позволяет видеть уровень жидкости на просвет. Максимальный размер кварцевой трубки в миллиметрах 24х2х1240, соответственно, максимальное расстояние между центрами точек присоединения составляет 1240 мм. В приборе также может применяться трубка из боросиликатного стекла. Максимальный размер данной трубки в миллиметрах 25х2,5х2000, таким образом, максимальное расстояние между центрами точек присоединения составляет 2000 мм.

Визуальные уровнемеры РИЗУР-НБК-ГЛАСС-С изготавливаются из следующих марок стали:

• 12х18н10т (AISI 321),

• 10Х17Н13М2 (аналог AISI 316Ti),

• 08х18н10 (аналог AISI 304).

В зависимости от требований заказчика возможны варианты подключения прибора к процессу: фланцевый, резьбовой, под приварку, другие специальные варианты по согласованию с изготовителем.

На сегодняшний день уровень локализации производства РИЗУР-НБК-ГЛАСС-С составляет более 85 %. Все комплектующие и составные части прибора от метизов до фланцев и кранов изготавливается непосредственно в ООО «НПО РИЗУР».

Назначение и область применения

Указатели уровня РИЗУР-НБК-ГЛАСС-С производства ООО "НПО РИЗУР" предназначены для контроля уровня жидкости в открытых, закрытых или находящихся под давлением емкостях, в качестве индикатора наличия (отсутствия) жидкости в контролируемом объеме. Байпасные указатели уровня РИЗУР-НБК-ГЛАСС-С могут эксплуатироваться как в закрытых помещениях, так и на открытых установках в широком диапазоне климатических условий на химических, нефтехимических, медицинских, пищевых и других производствах в различных отраслях промышленности.

Принцип действия РИЗУР-НБК-ГЛАСС-С основан на законе о сообщающихся сосудах – уровень, отображаемый прибором, равен уровню измеряемой жидкости внутри резервуара. Байпасный указатель уровня РИЗУР-НБК-ГЛАСС-С со смотровой трубкой из кварцевого стекла, является простым и надежным решением отображения уровня жидкости в больших и малых резервуарах.

Стандартно байпасные указатели уровня РИЗУР-НБК-ГЛАСС-С устанавливаются на боковой стенке резервуара. При необходимости присоединительные элементы байпасного указателя уровня могут располагаться сверху или с выносом в сторону.

Особенности

• Точность считывания показаний
• Максимальная рабочая температура до + 200 °C
• Максимальное рабочее давление до 1,6 МПа
• Различные исполнения по материалам, в том числе для агрессивных сред
• Длительный срок службы, простота конструкции, легкость очистки и технического обслуживания

Помимо термостойких кварцевых трубок, использующихся в байпасном указателе уровня РИЗУР-НБК-ГЛАСС-С, а также РИЗУР-НБК-ГЛАСС-К, в уровнемерах РИЗУР-НБК-ГЛАСС-П для указания уровня жидкости применяются также плоские стекла из боросиликатного термически закаленного стекла — водоуказательные гладкие (транспарантные) и рифленые (рефлексионные) стекла.
