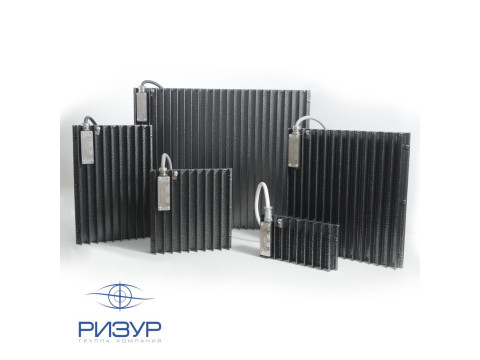

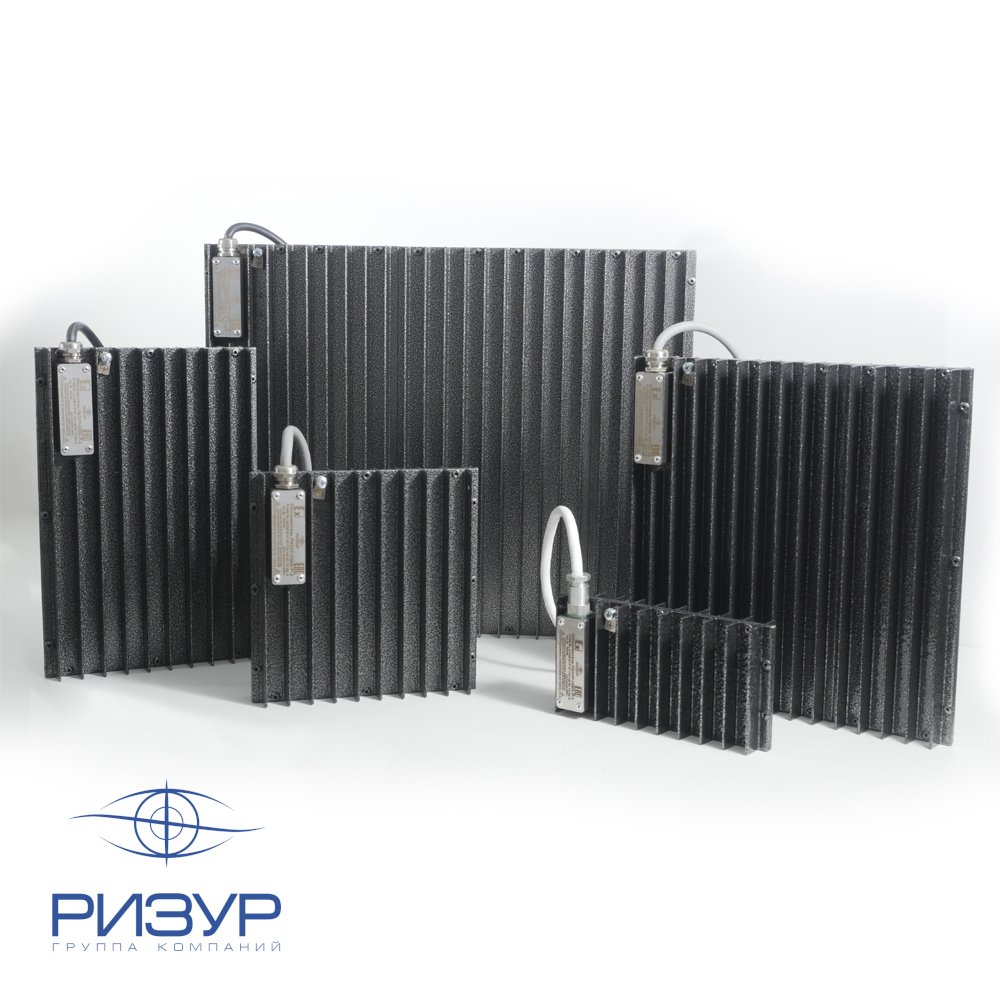

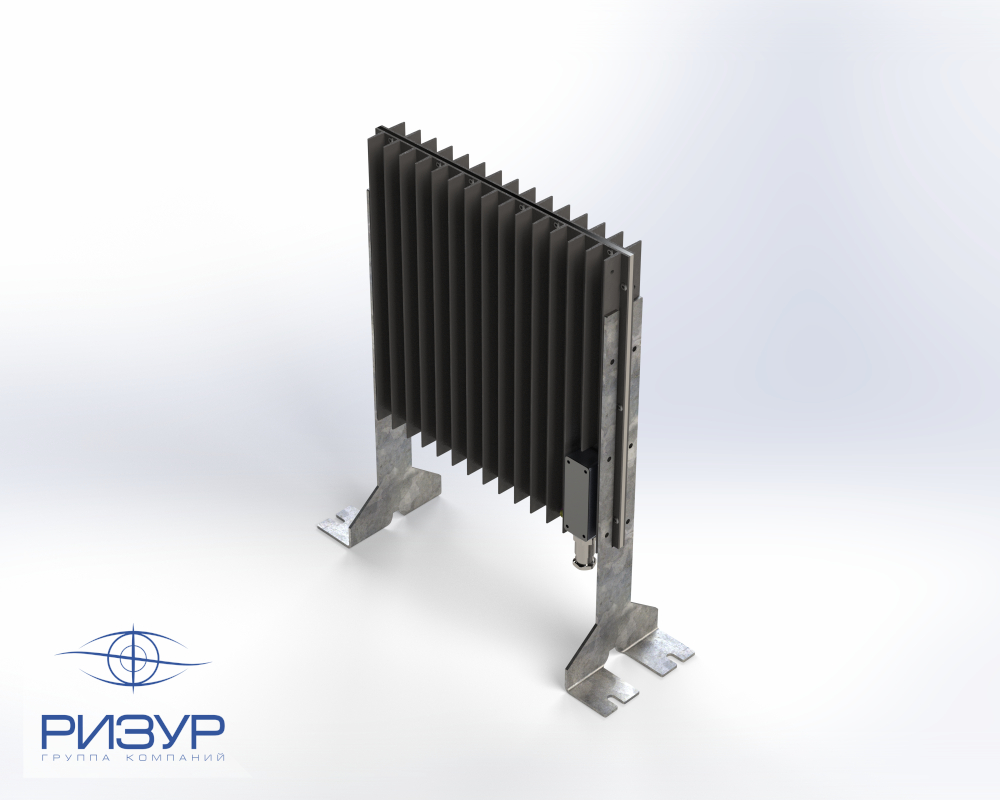

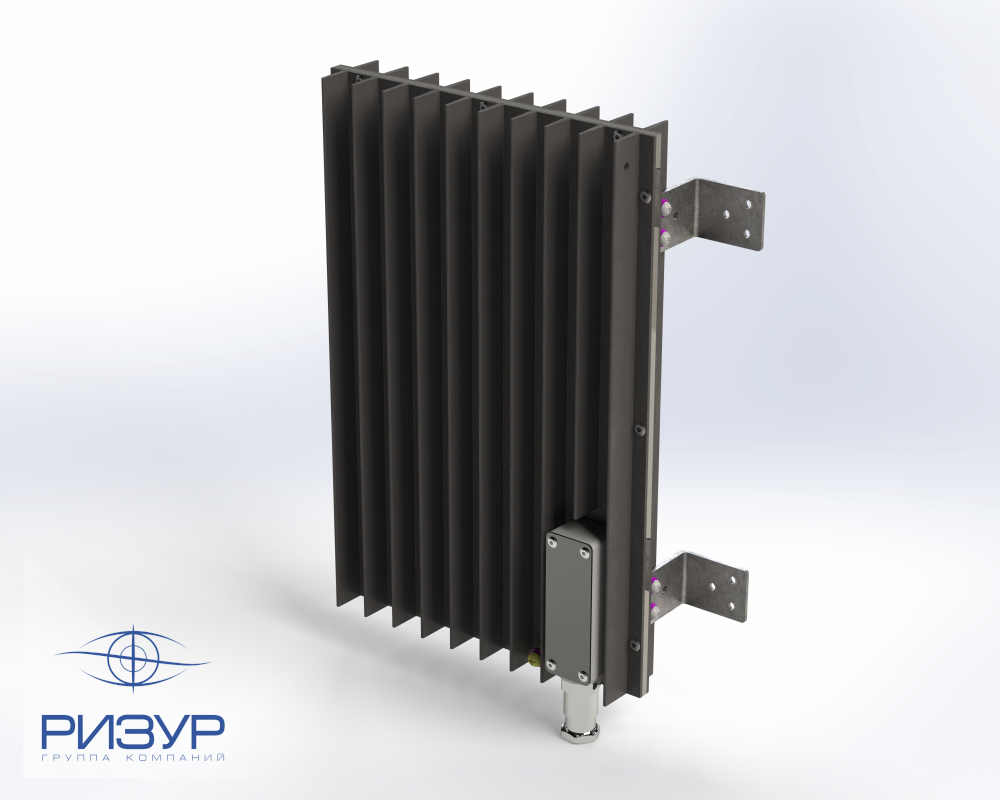

Обогреватели взрывозащищенные РИЗУР-ОША-Р

Обогреватели (нагреватели) серии РИЗУР-ОША-Р предназначены для использования преимущественно в нефтяной и газовой промышленности во взрывоопасных зонах помещений и наружных установок классов В-1а и В-1г (ПУЭ, гл.7.3) для обогрева шкафов и блоков с контрольно-измерительной аппаратурой и оборудованием, требующим положительной температуры для нормального функционирования.

Назначение и область применения

Взрывозащищенные обогреватели РИЗУР-ОША-P производства ООО «НПО РИЗУР» выпускаются по ТУ-3442-001-12189681-2014 и соответствуют требованиям ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-7-2012 и ГОСТ Р МЭК 60079-18-2012 как электрооборудование повышенной надежности против взрыва с видом взрывозащиты «герметизация компаундом (m)» и имеют маркировку взрывозащиты в зависимости от заводской уставки и температуры аварийного отключения 1Ex mb IIC T6...T3 Gb X.

Согласно маркировке взрывозащиты, гл. 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах, обогреватели разрешены к применению во взрывоопасных зонах помещений и наружных установок.

Безопасность эксплуатации обогревателей на взрывоопасных объектах подтверждается Сертификатом соответствия Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»  № ЕАЭС RU C-RU.HB82.B.00035/22.

Взрывозащищенные обогреватели типа РИЗУР-ОША-P предназначены для нагрева и поддержания заданной температуры в кожухах, термошкафах, блок-боксах, помещениях (и т.д.) с аппаратурой, требующей определенной температуры для стабильной и безотказной работы.

Благодаря надежной конструкции и многоуровневой проверке в условиях производственного цикла, в том числе и наработке на отказ, обогреватели РИЗУР-ОША-P производства ООО «НПО РИЗУР» характеризуются гарантированно стабильной работой и отсутствием отказов в полевых условиях эксплуатации. Гарантийный срок службы составляет 24 месяца с даты ввода в эксплуатацию, а средний срок службы составляет не менее 10 лет.

Описание конструкции

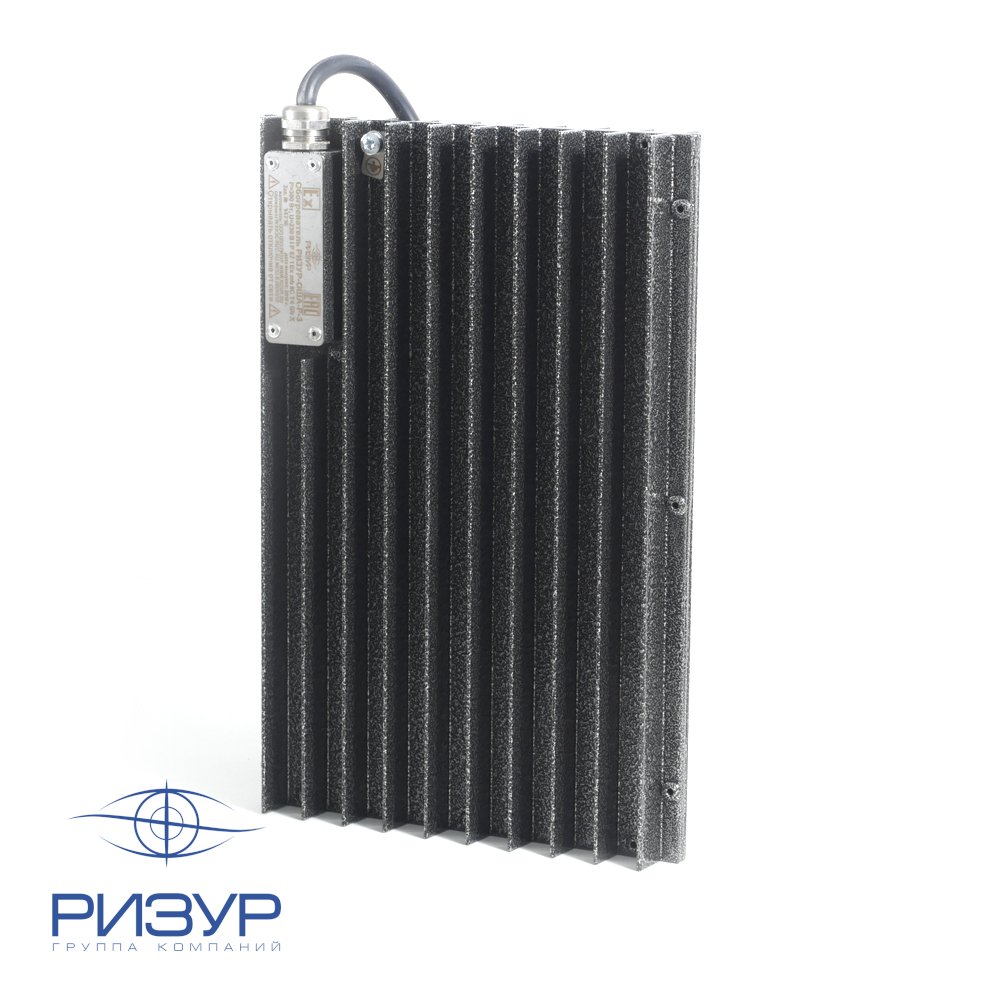

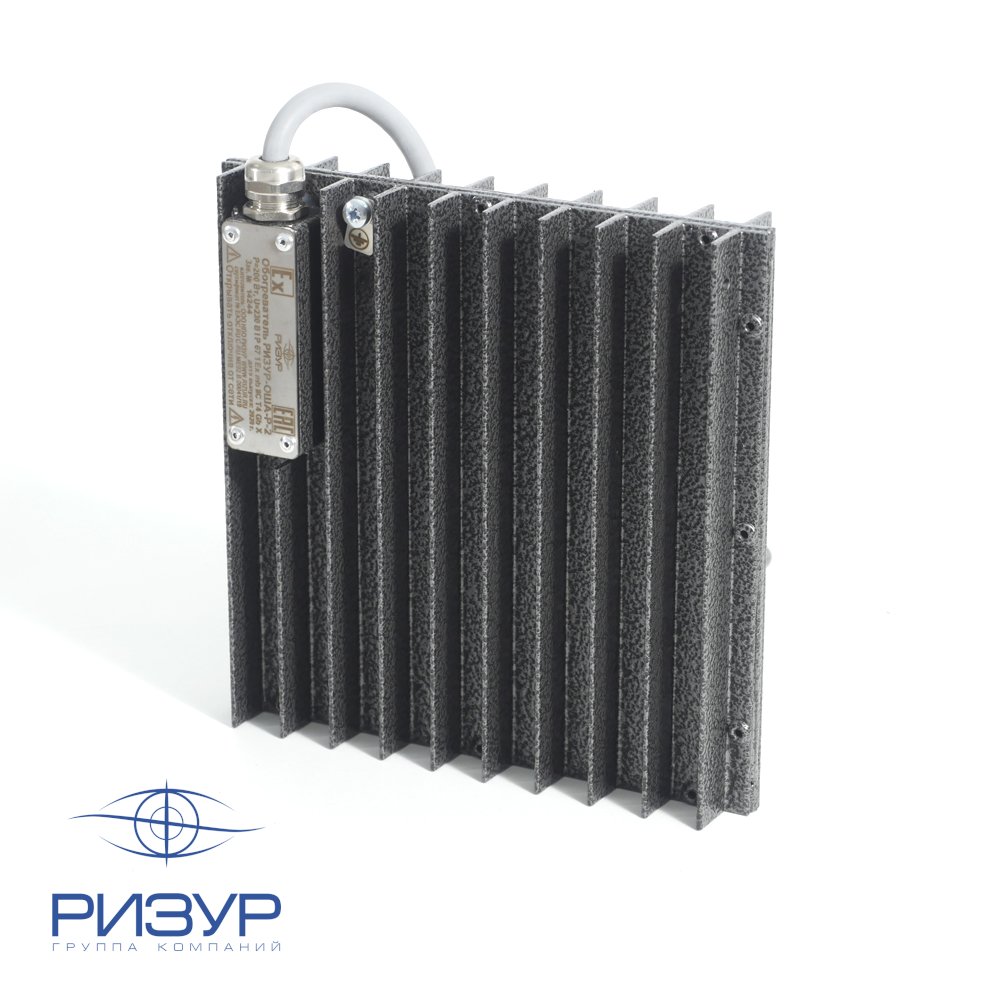

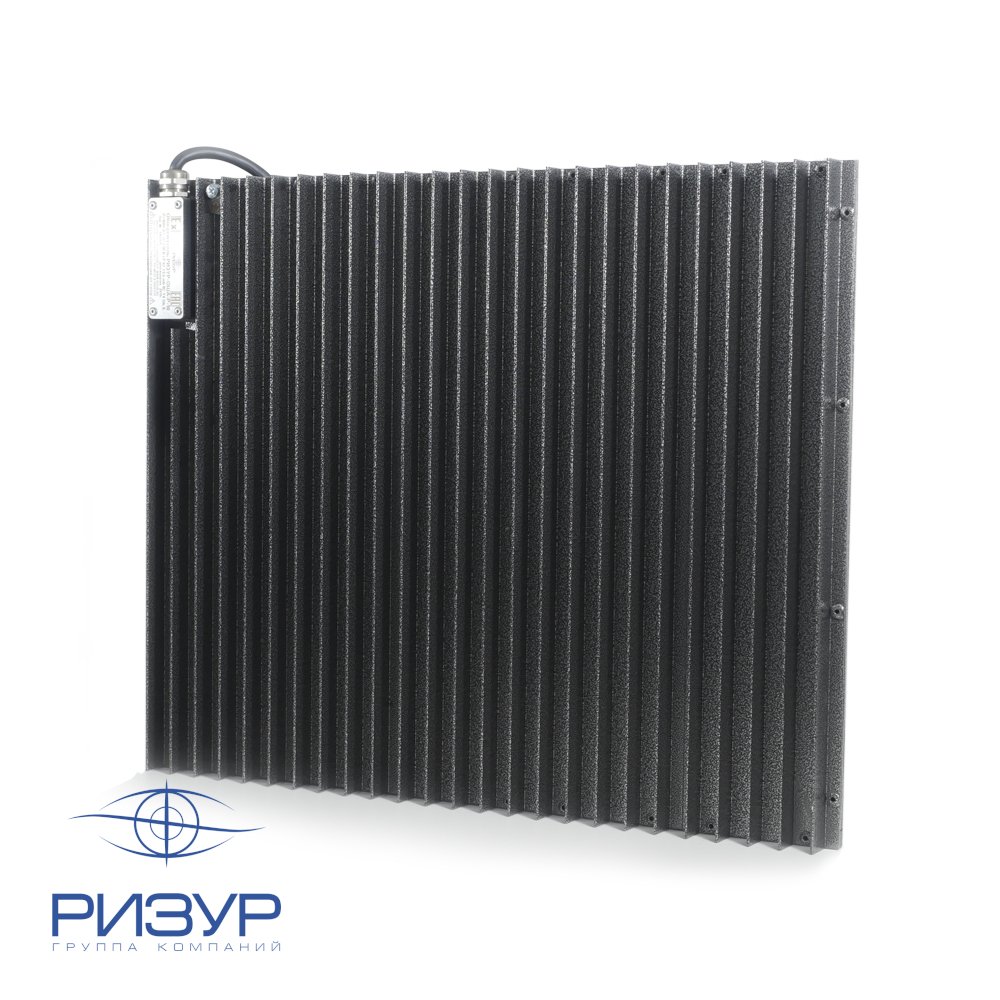

Конструктивно обогреватель cостоит из радиатора - двух пластин из алюминиевого сплава с порошково-полимерным покрытием между которыми располагается электронагревательный элемент.

Взрывозащита обогревателя обеспечивается заливкой электронагревательного элемента и других электрических элементов в металлической оболочке герметизирующим компаундом. Толщина слоя компаунда между электрическими элементами и оболочкой составляет не менее 1 мм. Толщина слоя компаунда между электрическими элементами и наружной поверхностью в коробке ввода не менее 3 мм.

Защита от перегрева поверхности свыше допустимой температуры обеспечивается площадью внешней поверхности, соответствующей номинальной мощности тепловыделения, и (дополнительно) размещением датчика температуры (биметаллического или цифрового – в зависимости от исполнения) с номиналом на отключение не выше допустимой температуры. Для предотвращения выдергивания питающего кабеля предусмотрены кабельный ввод с зажимом и заливка компаундом.

Исполнения

Взрывозащищенные нагреватели РИЗУР-ОША-Р выпускаются в исполнениях:

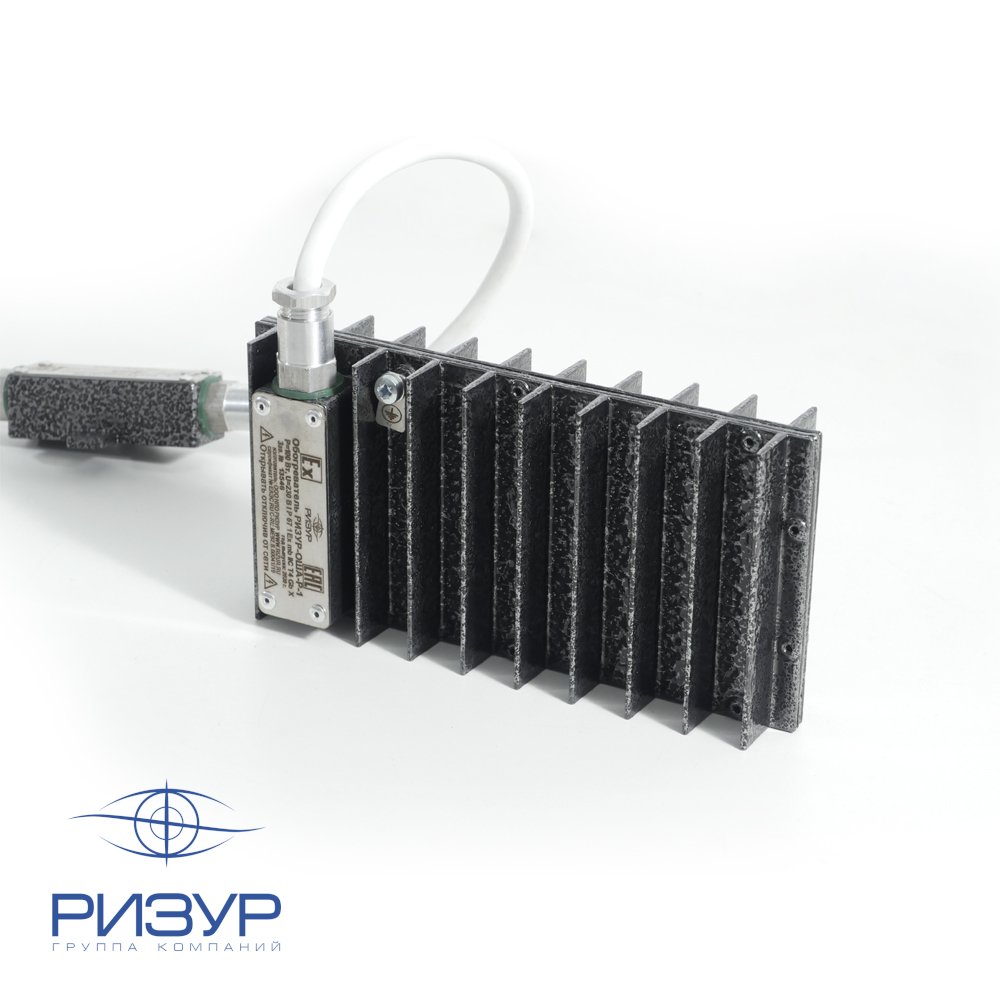

Исполнение FT – с биметаллическим термостатом (терморегулятором) + соединительная коробка РИЗУР-КС. Доступно для обогревателей до 1000 Вт.

Исполнение S - Обогреватель оснащен цифровым интеллектуальным блоком управления. Эффективность распределения силовой нагрузки и поддержание постоянной температуры в исполнение S обеспечивается на программном уровне адаптивным алгоритмом Брезенхэма. Данное исполнение обогревателя не предусматривает возможности регулирования настроек; температура поверхности может варьироваться от +20º до +90ºС (шаг в 1 ºС), температура внутри бокса: +1…+49 ºС. Данные показатели программируются на основе опросного листа. Поставляется с питающим кабелем, длина определяется при заказе.

Исполнение ST - Обогреватель оснащен цифровым интеллектуальным блоком управления + соединительная коробка РИЗУР-КС. Эффективность распределения силовой нагрузки и поддержание постоянной температуры в исполнение S обеспечивается на программном уровне адаптивным алгоритмом Брезенхэма. Данное исполнение обогревателя не предусматривает возможности регулирования настроек; температура поверхности может варьироваться от +20º до +90ºС (шаг в 1 ºС), температура внутри бокса: +1…+49 ºС. Данные показатели программируются на основе опросного листа. В данном исполнении имеется возможность запитать обогреватель через соединительную коробку, которая идет в комплекте.

Исполнение SR - Обогреватель оснащен цифровым интеллектуальным блоком управления. Терморегулятор на базе цифровой системы управления c возможностью аварийной сигнализации (релейный выход, 4 ... 20мА, и др.)

Обогреватели электрические взрывозащищенные успешно применяются:

• во взрывоопасных помещениях,
• в шкафах для КИПиА (Diabox, КШО, утепленных шкафах, Шкафах КИПиА, шкафах автоматики, термобоксах, мультибоксах;
• в газорегуляторных пунктах ГРПШ, ГРУ, ПГБ, ГРПШН, ГСГО;
• в пунктах учета нефти, пунктах учета расхода газа;
• в кабинке буровика,
• в башенных кранах,
• в быту: в гаражах, домах, ванных комнатах, и др. помещениях,
• для обогрева отдельных устройств и оборудования, например, банкоматов и шлагбаумов;
• прочие варианты.

Область применения

• добыча и транспортировка нефти
• добыча и транспортировка газа
• нефтеперерабатывающие заводы
• химические заводы
• черная и цветная металлургия
• целлюлозно-бумажная промышленность
• пищевая промышленность
• обогатительные фабрики
• энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство)
• водоснабжение
• канализация
• утилизация отходов
• морской и речной транспорт
• горнодобывающая промышленность
• бытовое применение
