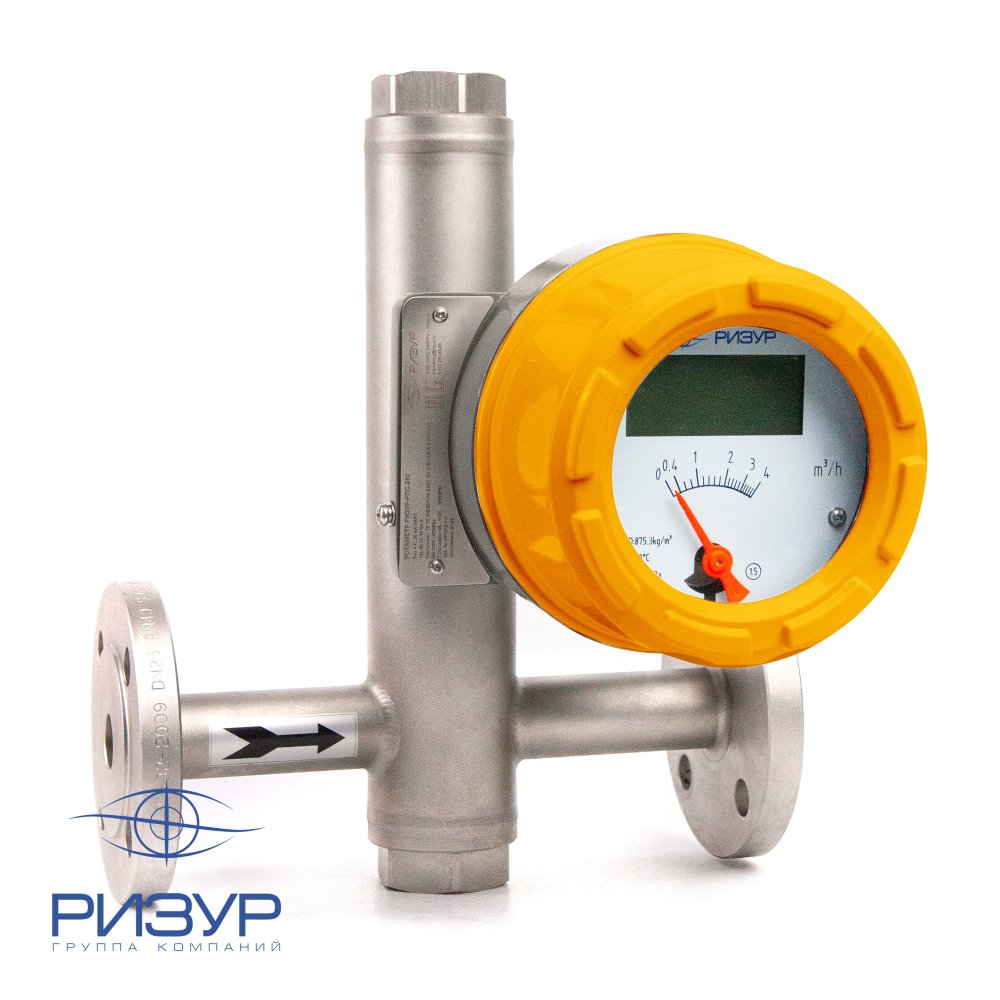

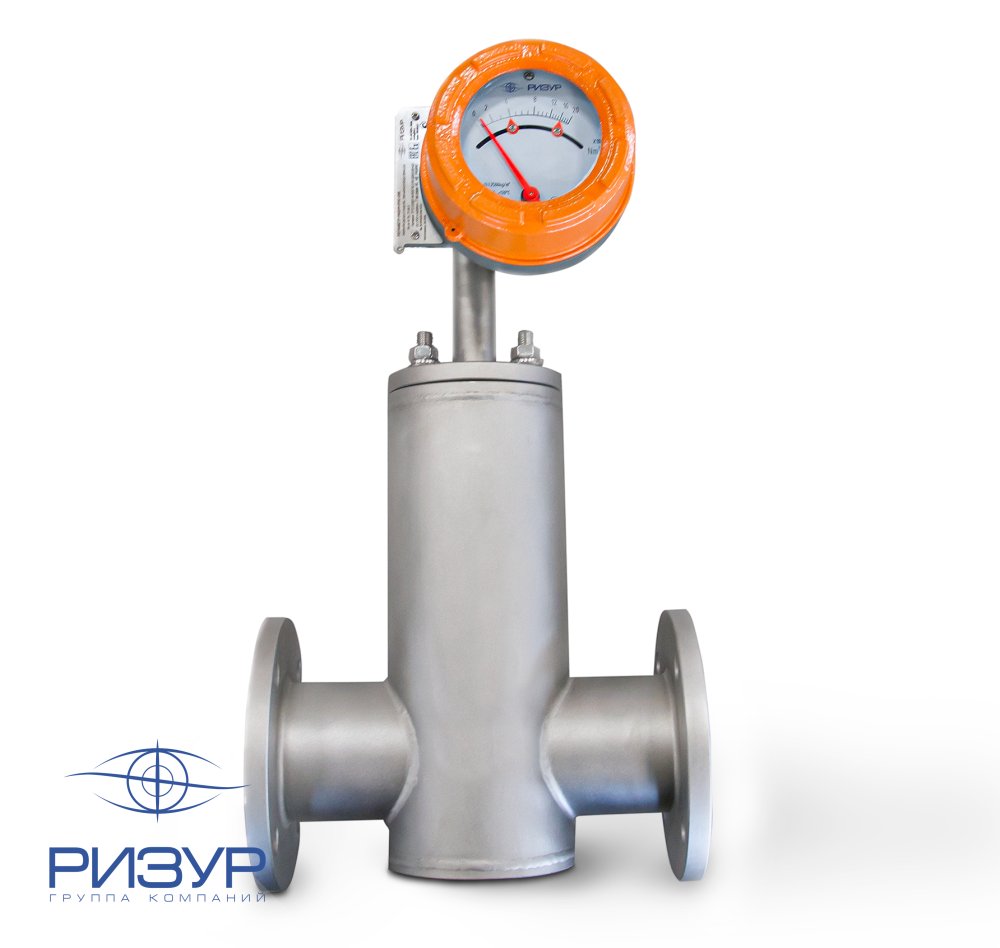

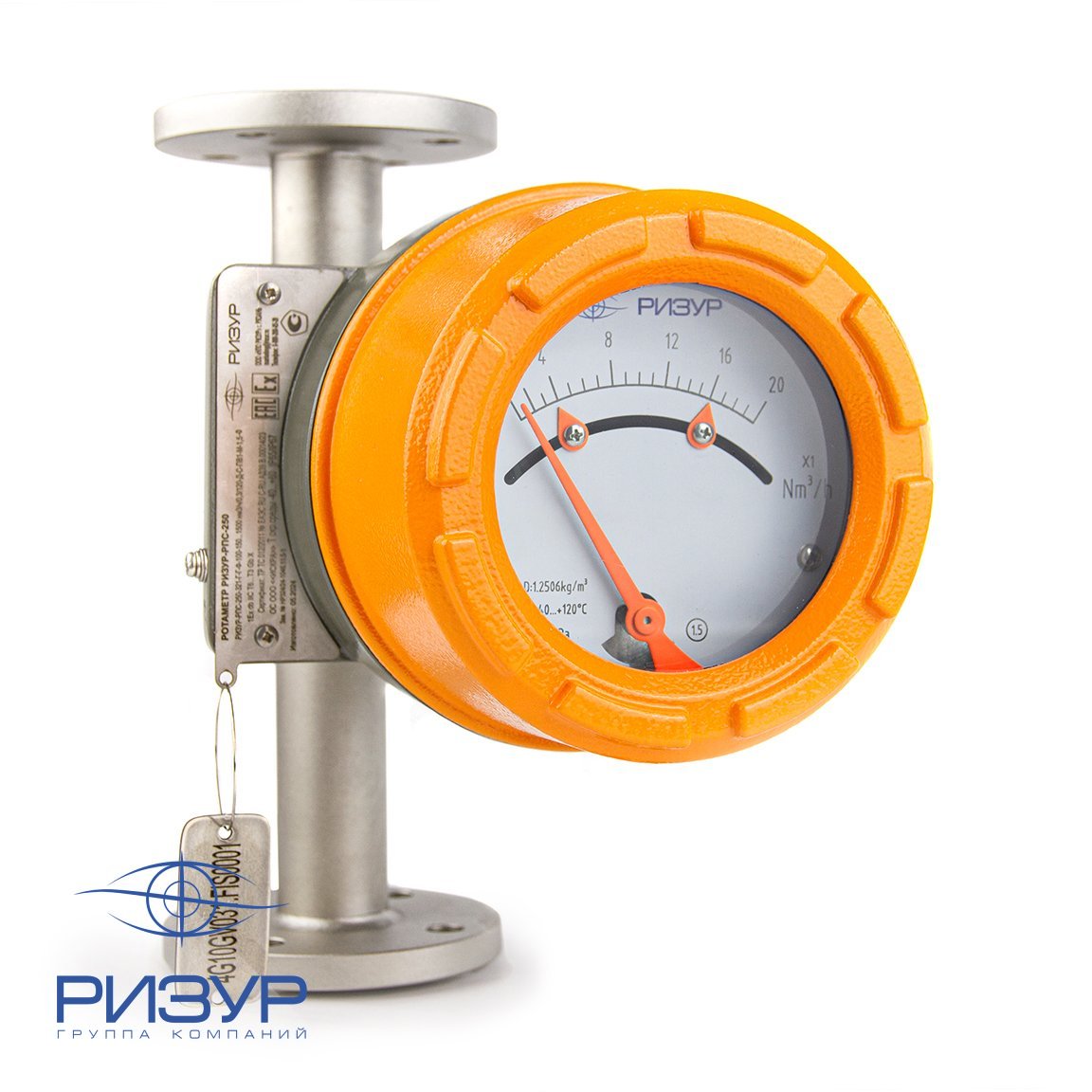

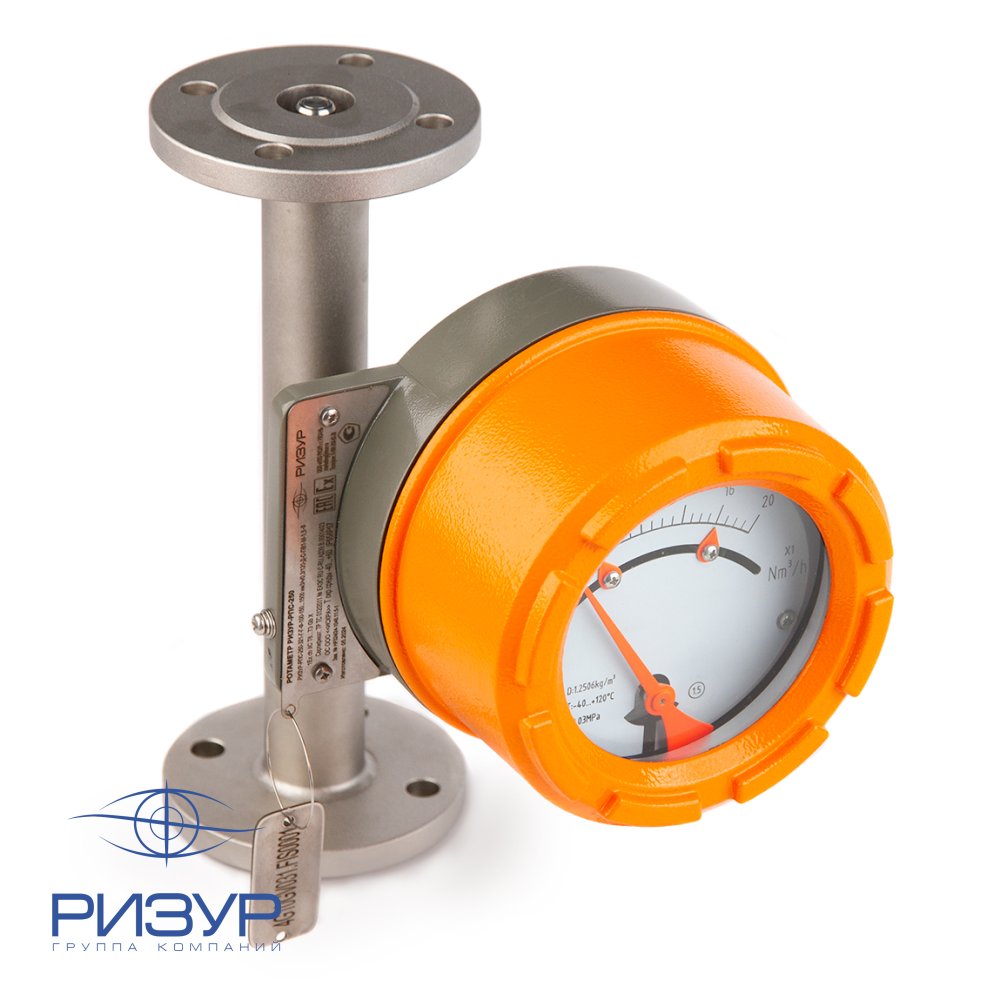

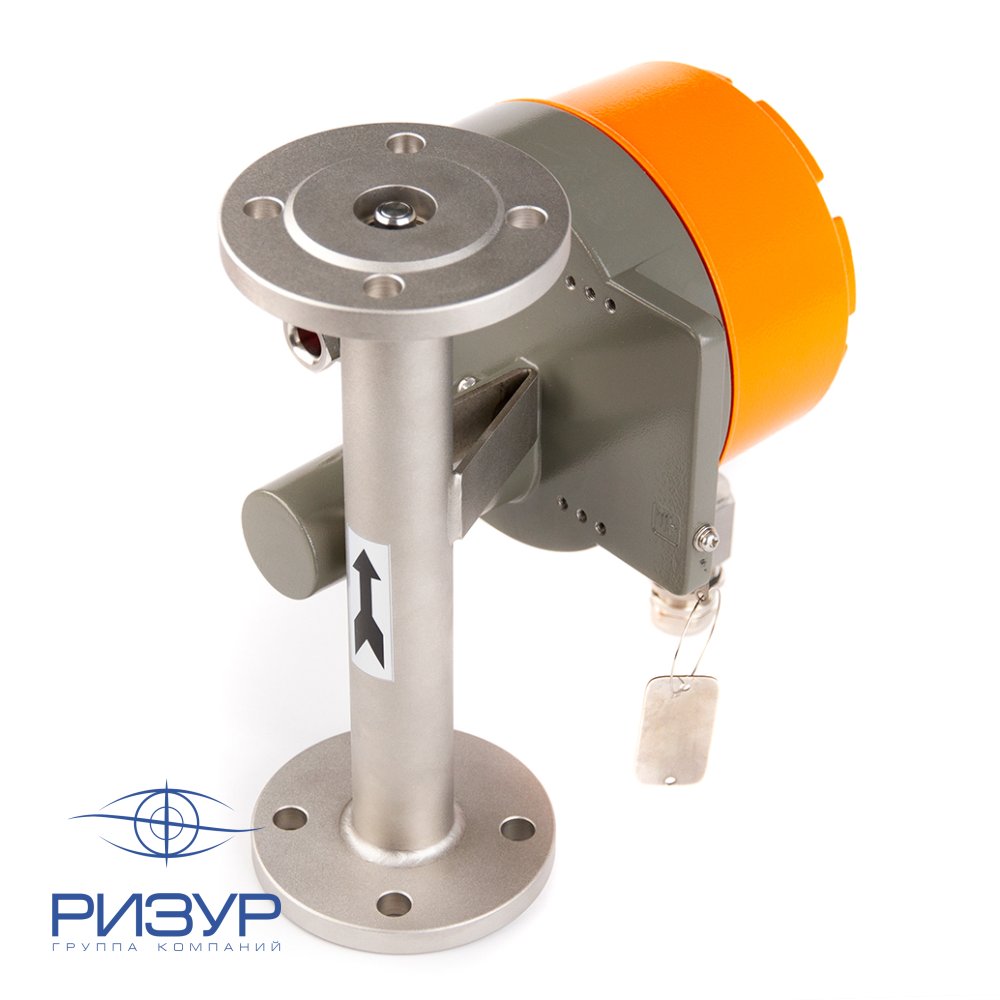

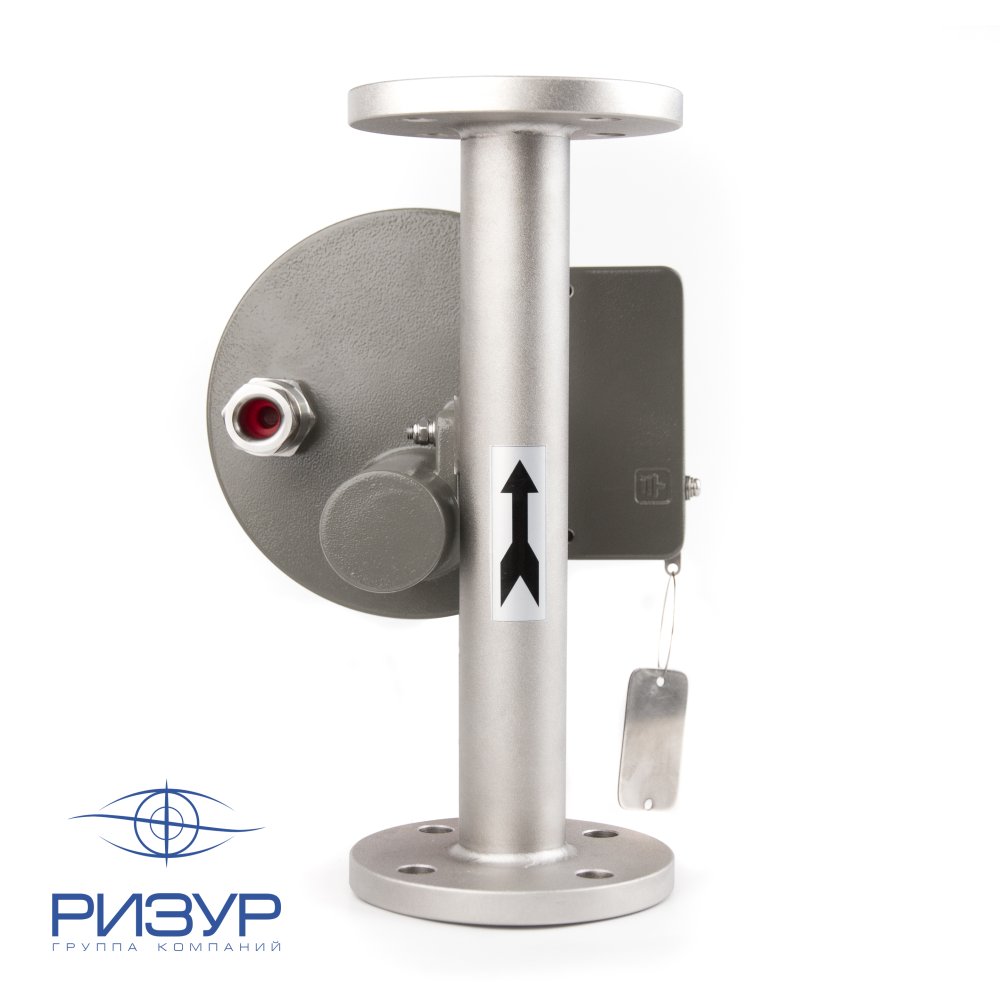

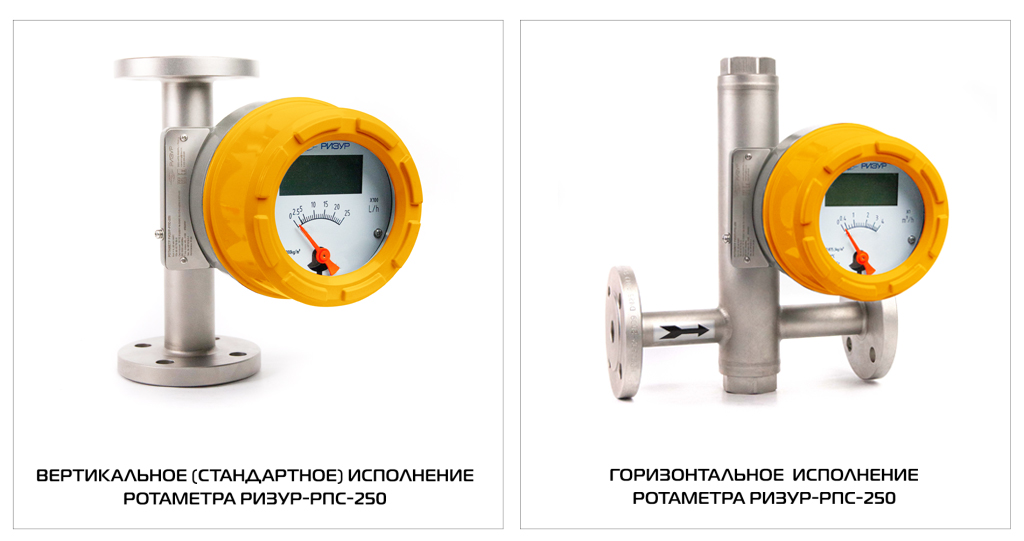

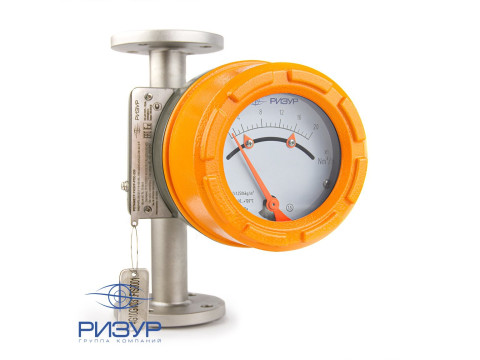

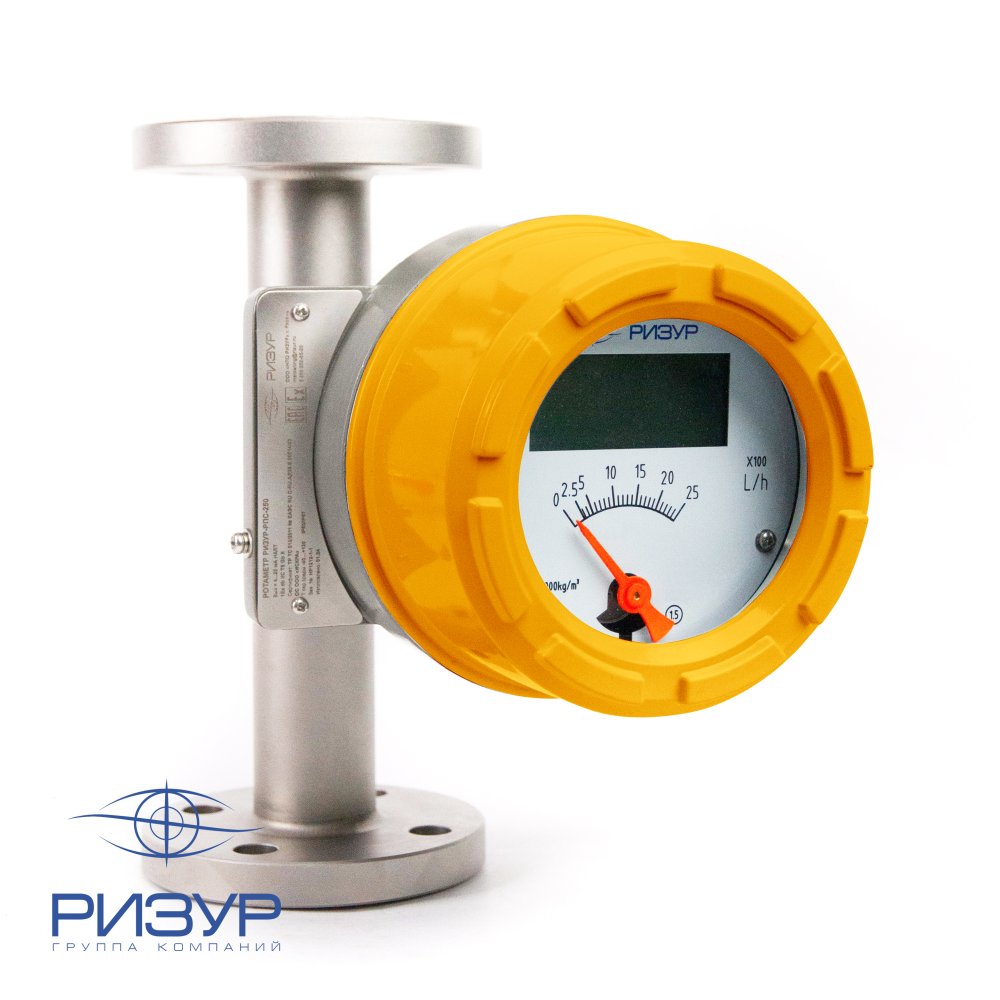

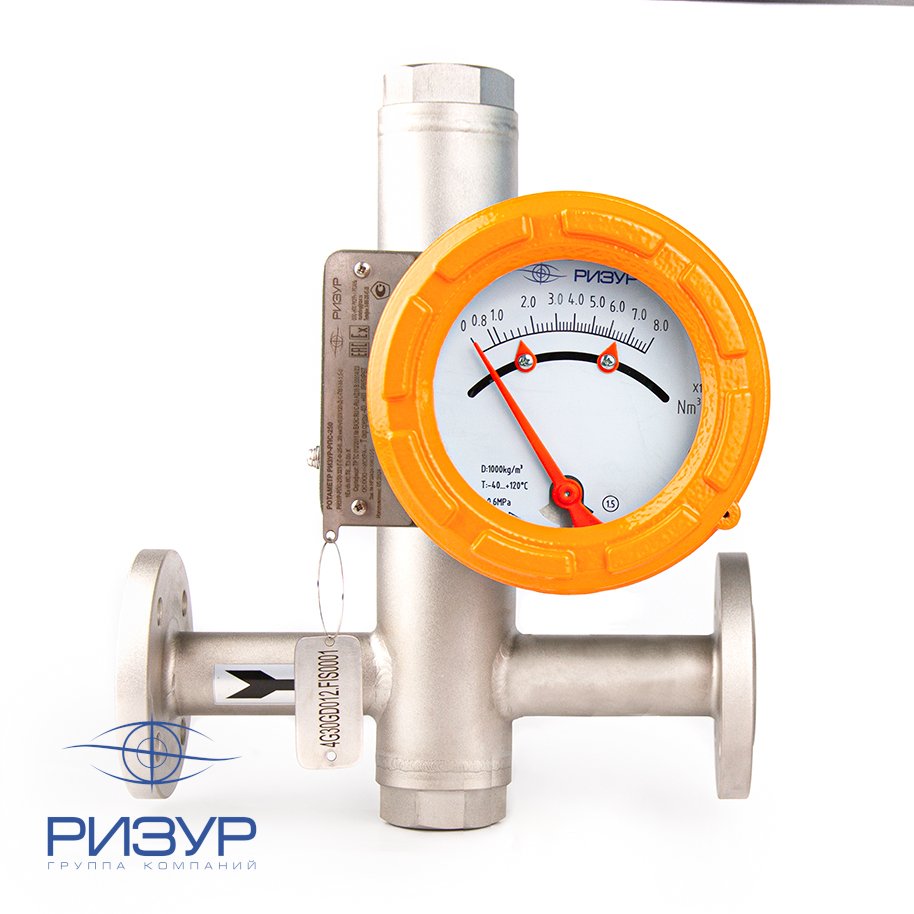

Ротаметр РИЗУР-РПС-250

Ротаметры РИЗУР-РПС-250 переменной площади с металлическим конусом используются для измерения мгновенного и накопленного расхода жидкости, газа и пара в закрытых трубопроводах.

Принцип измерения основан на гидродинамических эффектах, это приводит к перемещению поплавка снизу вверх в вертикальной трубе. Поскольку смещение поплавка зависит от расхода, который может быть считан с индикатора с помощью системы магнитного привода в бесконтактной форме. Кроме того, ротаметры выводят электрический сигнал 4-20 мА по протоколу связи HART с высоким/низким пределом.

Устройство и принцип работы

Ротаметр состоит из конической трубки, расходящейся вверх, внутри которой перемещается поплавок-индикатор. Ротаметр работает по следующему принципу: поток жидкости, пара или газа за счет создаваемого давления толкает поплавок по проточной части прибора. Расстояние между поплавком и конической трубкой увеличивается, а гидравлическая сила воздействия на поплавок уменьшается. Наступает момент, когда гидравлическая сила и сила тяжести компенсируют друг друга, и поплавок останавливается.

Расстояние, на которое он успевает переместиться, показывает текущий расход. Полученное значение поступает на узел индикации. Стрелка индикатора показывает мгновенный расход по шкале, а на жидкокристаллический дисплей выводятся показатели мгновенного расхода и накопленного значения.

Ротаметры состоят из двух основных узлов – измерительного узла и узла индикации. Узел индикации может быть оснащен аналоговым токовым выходным сигналом и цифровым протоколом HART. При отсутствии цифрового индикатора и выходного сигнала возможно применение до двух настраиваемых замыкающих контактов.

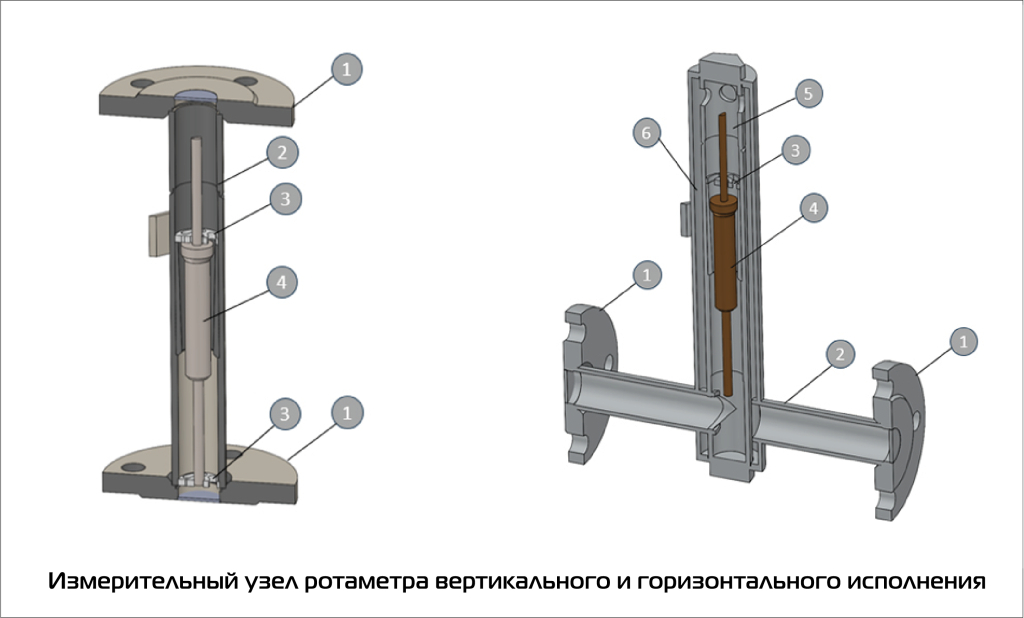

1. Фланец;
2. Труба;
3. Направляющая;
4. Поплавок;
5. Внутренняя камера;
6. Внешняя камера.

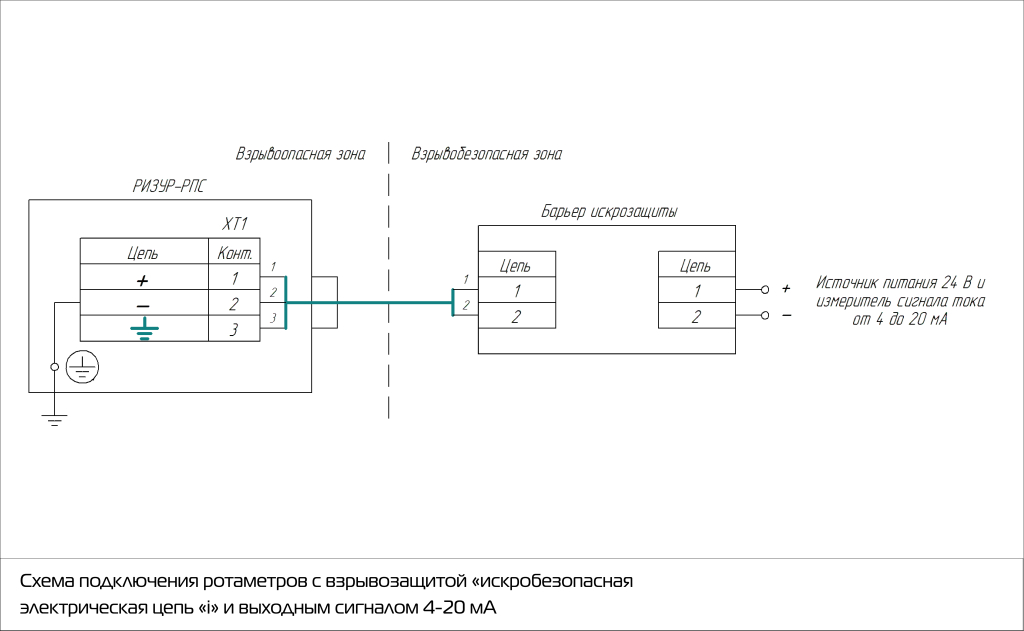

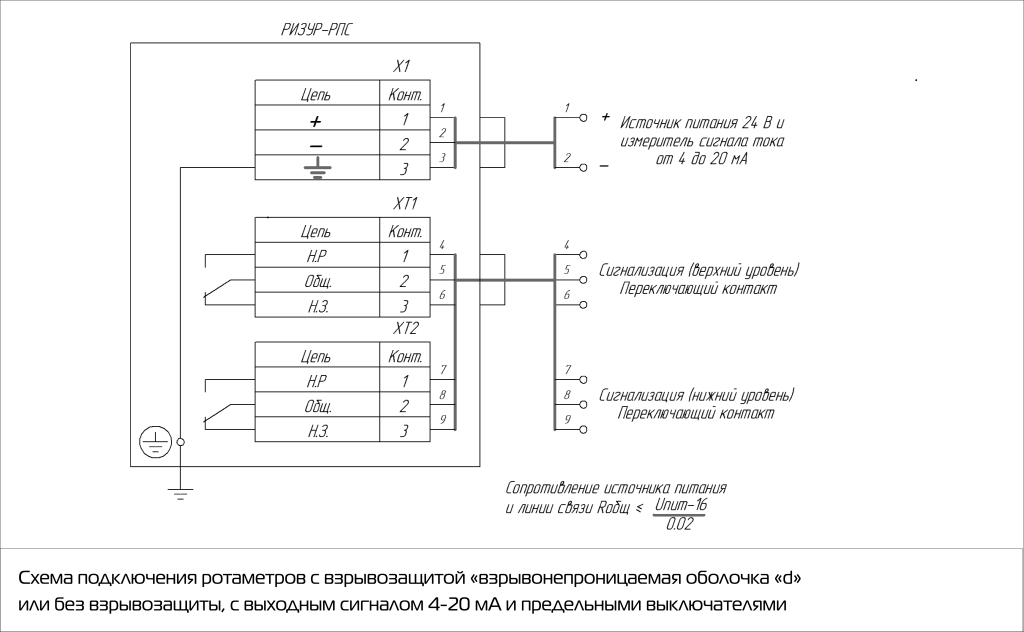

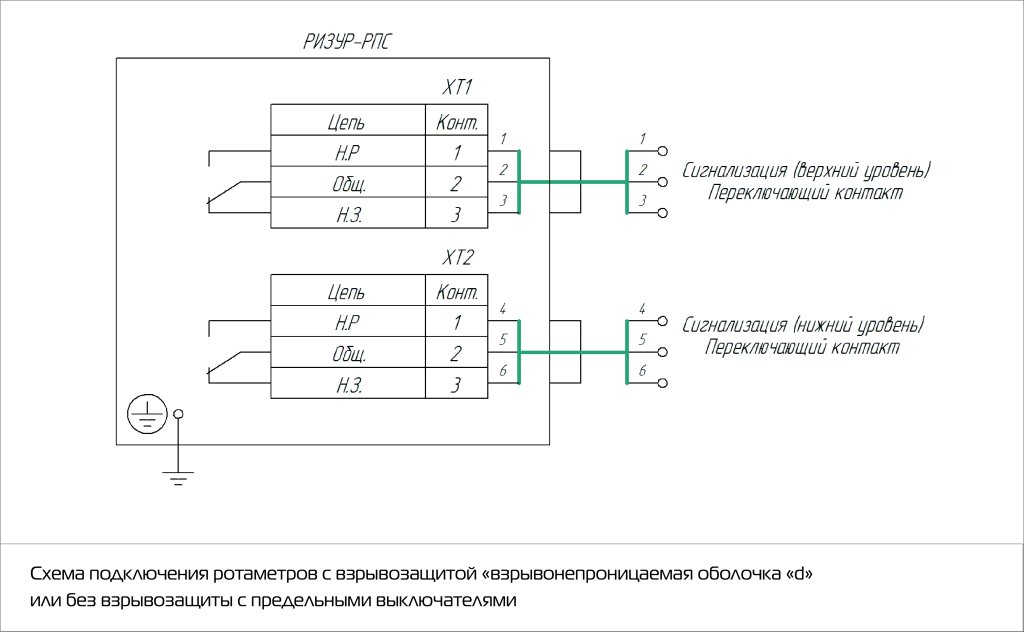

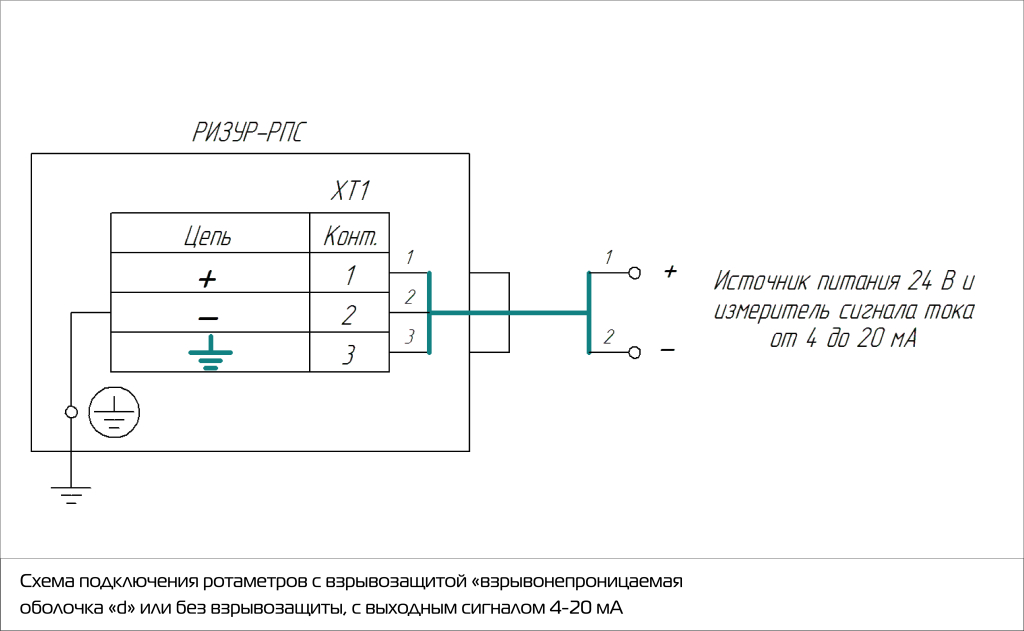

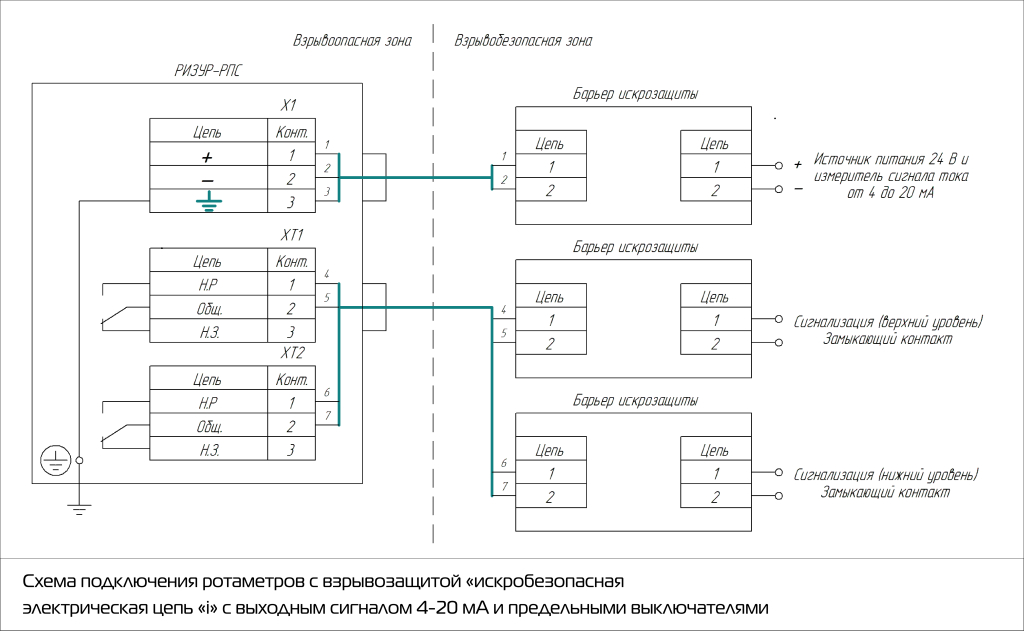

Схемы подключения

Технические характеристики
