Ротаметр РИЗУР-РПС-37
- Измерение объемного расхода жидкостей и газов
- Подходит для малых расходов и мутных, едких сред
- Цельнометаллическая конструкция с нержавеющей трубой и поплавком
- Вертикальное или фланцевое/резьбовое присоединение
- Аналоговый выход 4-20 мА с протоколом HART
- Высокое рабочее давление до 45 МПа
- Широкий диапазон рабочих температур до +150°C (высокотемпературное исполнение)
- Взрывозащита искробезопасной цепью Ex i и степень защиты IP65/IP68
Ротаметр серии РИЗУР-РПС представляет собой расходомер с переменной площадью сечения, основанный на измерении положения поплавка. Прибор предоставляет новые возможности для измерения малых расходов жидкостей и газов, особенно хорошо подходит для мутных, непрозрачных и едких жидкостей.
Измеряемая среда: жидкость / газ
Тип расхода: объем
Давление измеряемой среды: до 45 МПа
Взрывозащита: искробезопасная цепь [Ex i]

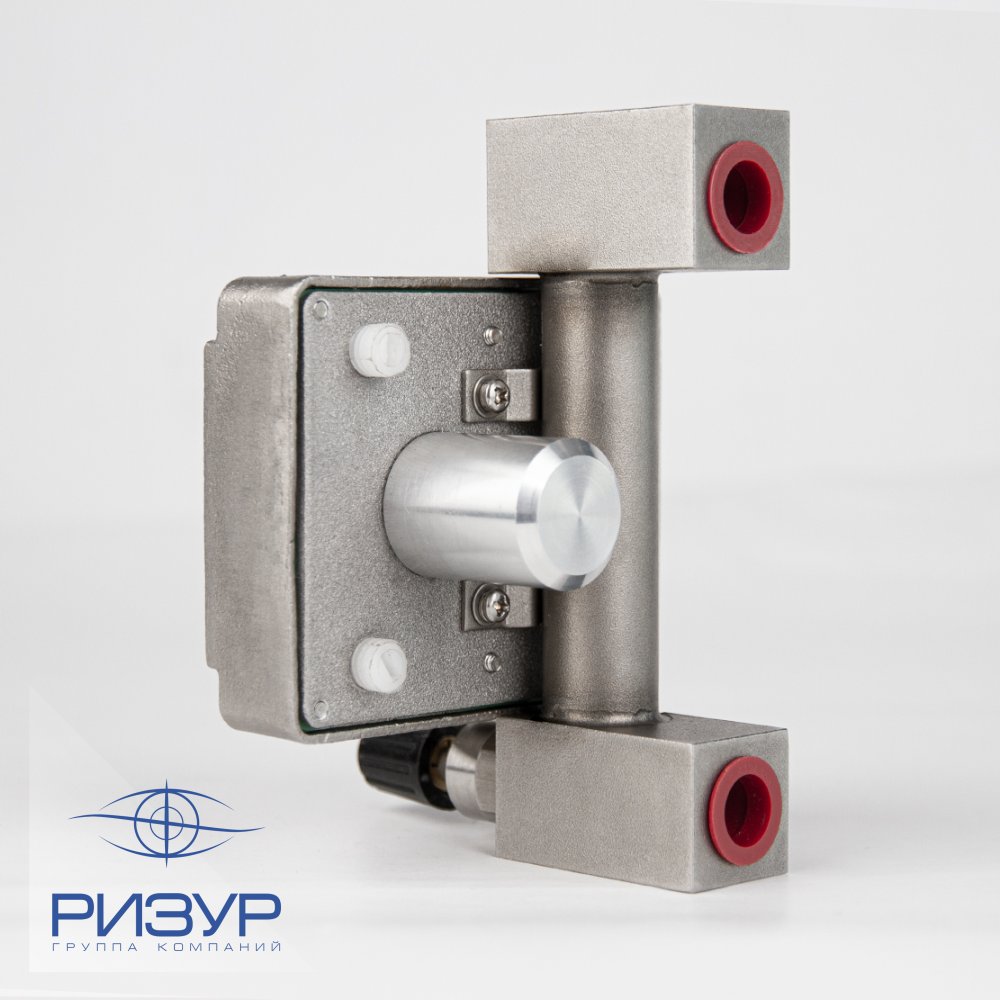

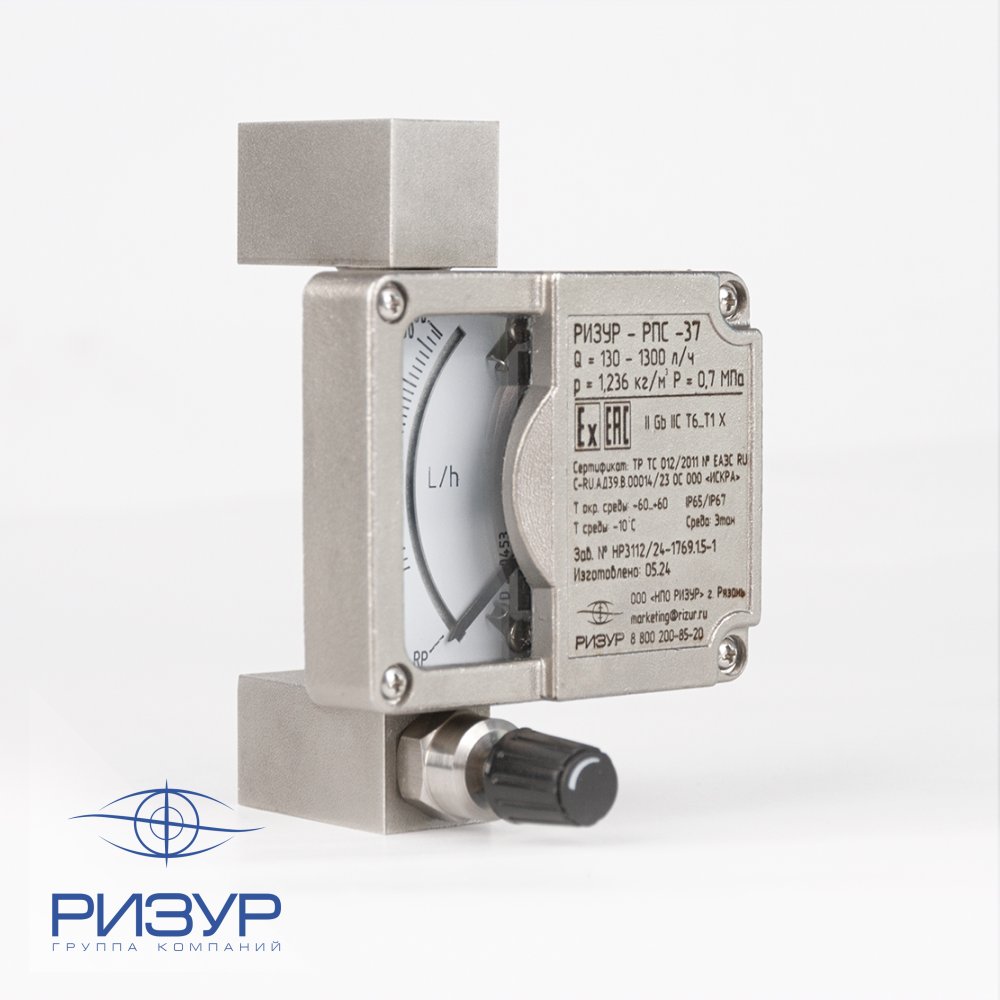

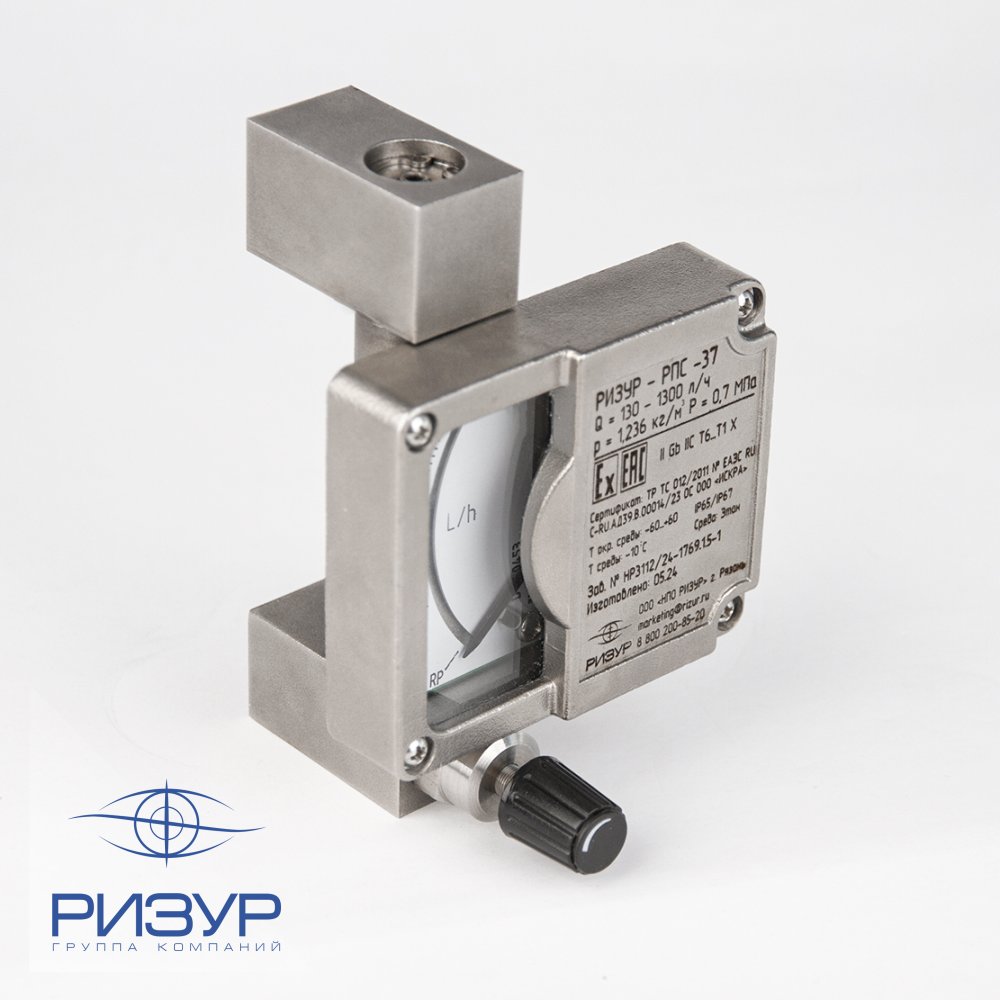

Ротаметры РИЗУР-РПС-37 цельнометаллической конструкции имеет стандартное исполнение с вертикальным размещением на трубопроводе. Предназначены для измерения объемного расхода, плавно меняющихся потоков жидкостей и газов в различных отраслях промышленности.
Устройство и принцип работы
Ротаметр состоит из конической трубки, расходящейся вверх, внутри которой перемещается поплавок-индикатор.
Ротаметр работает по следующему принципу: поток жидкости, пара или газа проходит снизу вверх через коническую трубку, поднимая поплавок до тех пор, пока вес поплавка не будет уравновешен выталкивающей силой.
Расстояние между поплавком и конической трубкой увеличивается, появляется кольцевой зазор, пропорциональный скорости потока. Высота поднятия поплавка в конической трубке является масштабом измерения скорости потока.
Расстояние, на которое поплавок успевает переместиться, показывает текущий расход. Полученное значение поступает на узел индикации. Стрелка индикатора показывает мгновенный расход по шкале.
Ротаметры состоят из двух основных узлов – измерительного узла и узла индикации, с возможностью оснащения аналоговым токовым выходным сигналом от 4 до 20 мА, и цифровым протоколом HART.

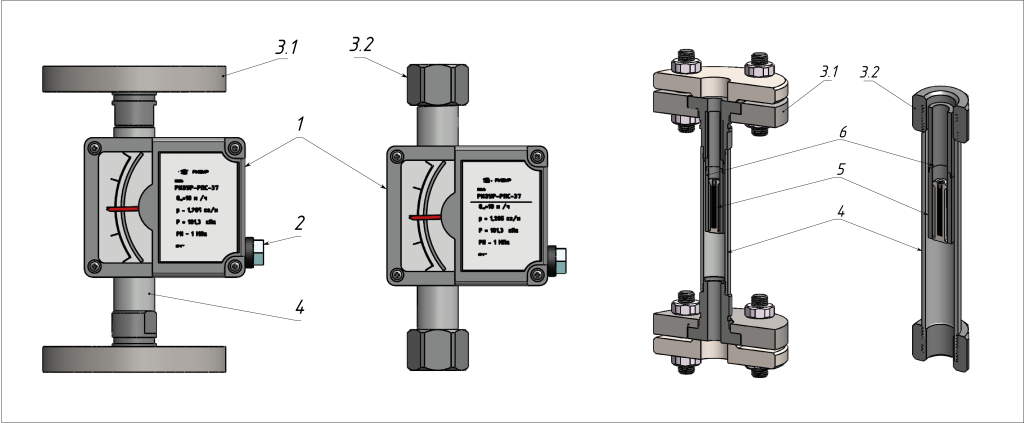

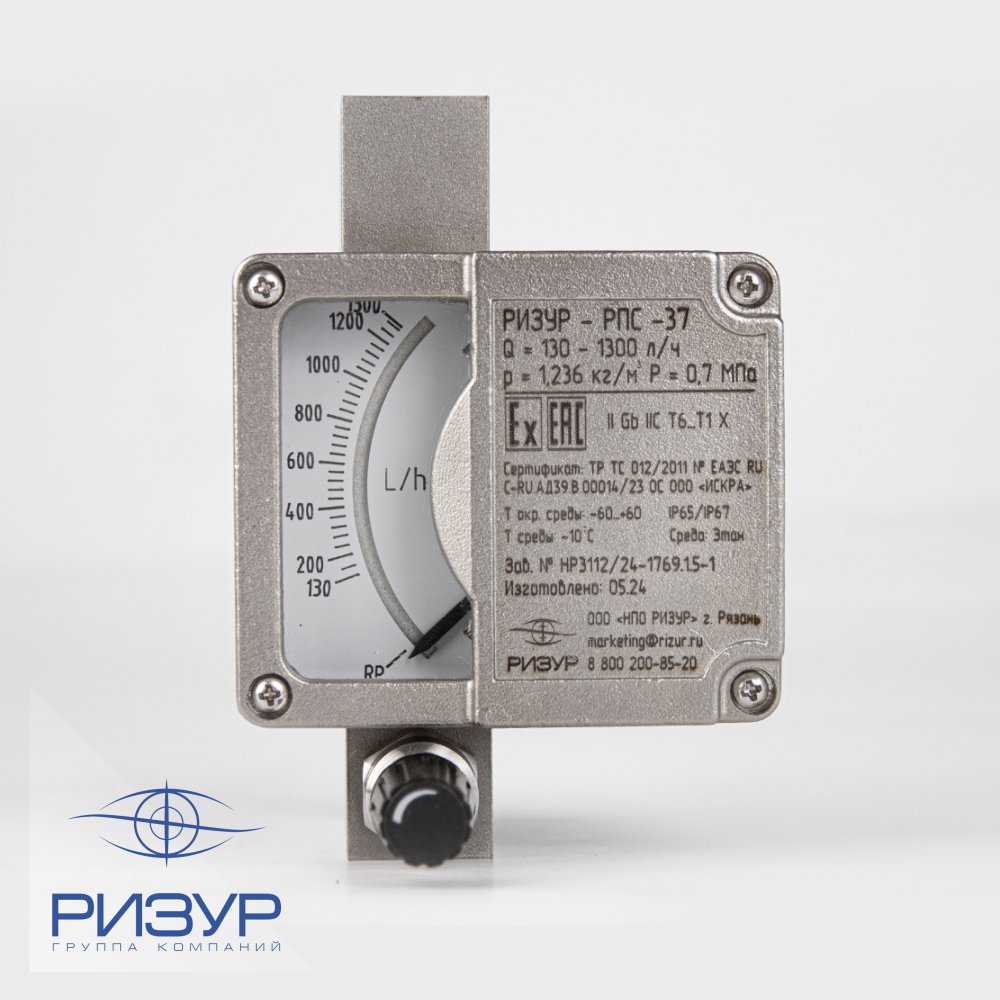

Корпус и крышка [1] ротаметра изготовлены из алюминиевого сплава, в корпусе размещён циферблат со шкалой или электронным блоком.
Под крышкой размещен клемный блок для подключения коммутирующего кабеля. Кабель вводится в корпус через кабельный разъем [2].

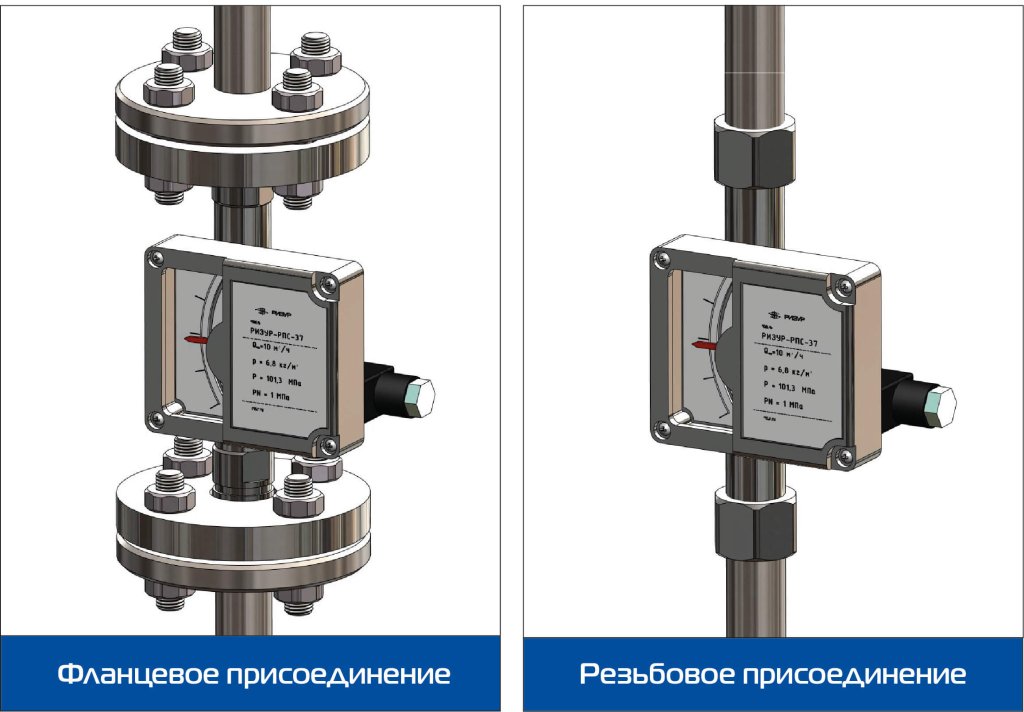

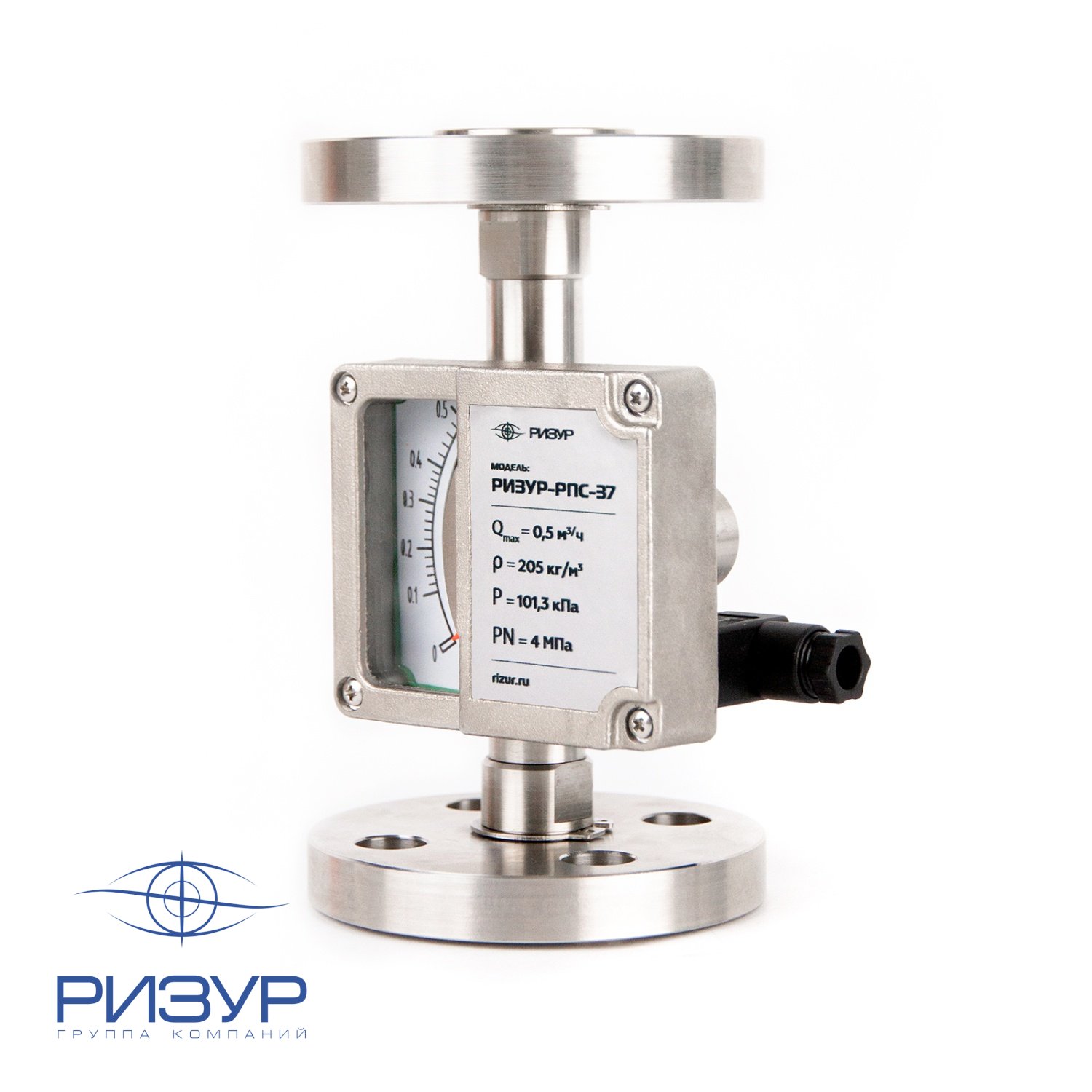

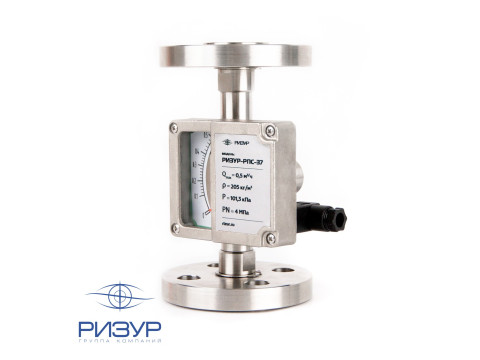

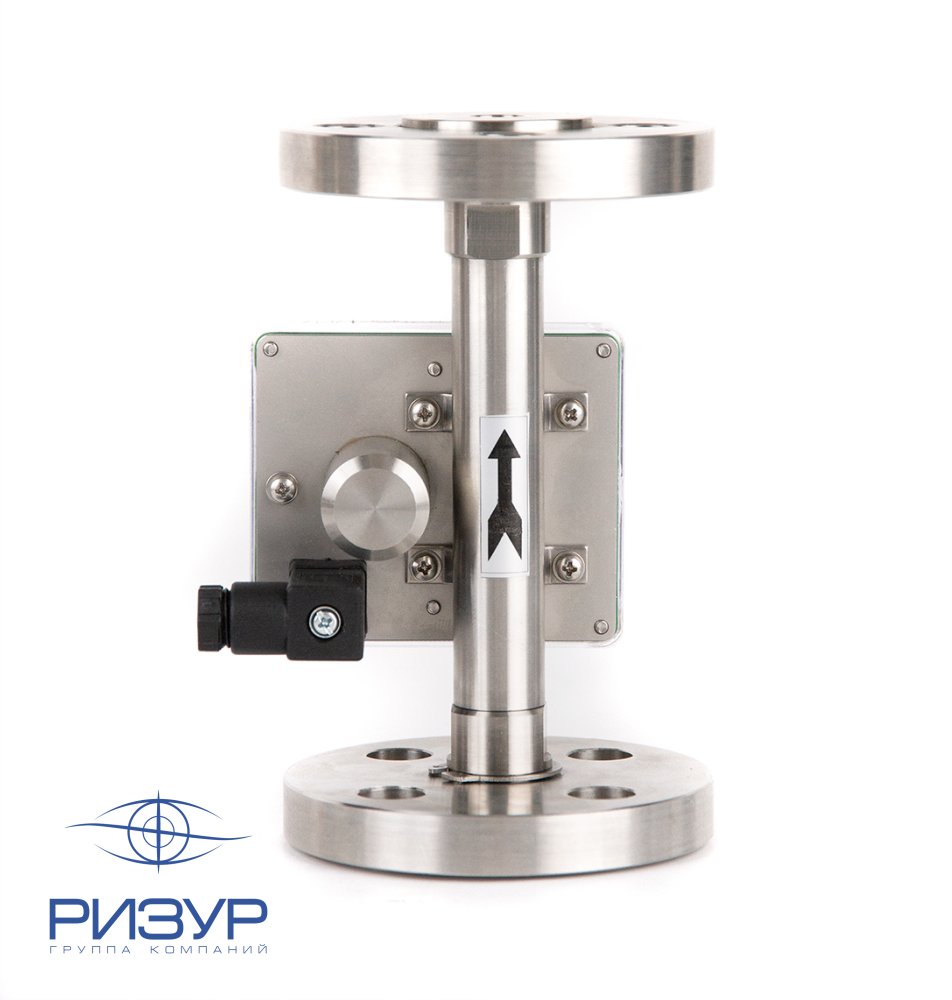

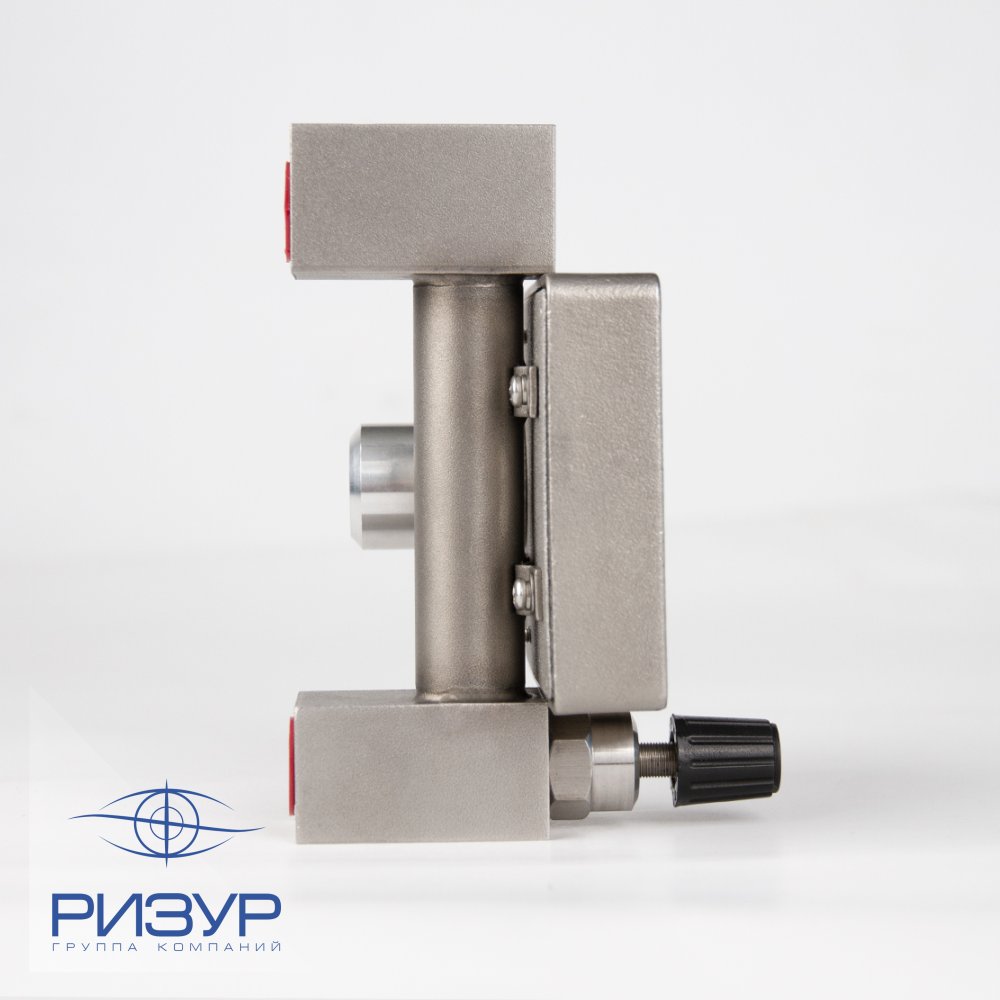

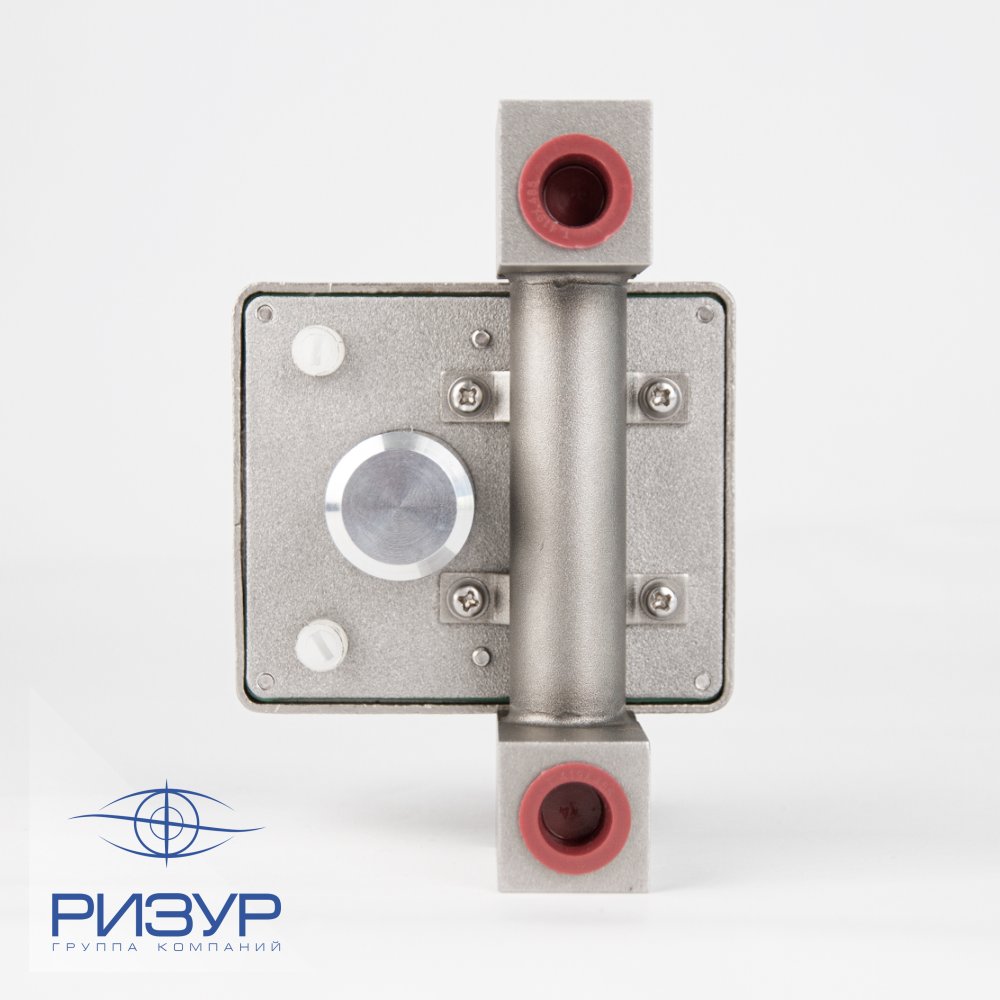

Ротаметр РИЗУР-РПС-37 для герметичного крепления на объекте поставляется с одним из двух способов присоединения к техническому процессу с использованием уплотнения : фланцевое [3.1] или резьбовое соединения [3.2].
Труба [4] и направляющая гильза [6] изготовлены из нержавеющей стали. Преобразование расхода происходит при помощи магнитного узла расположенного в поплавке ротаметра [5], а также в корпусе прибора.

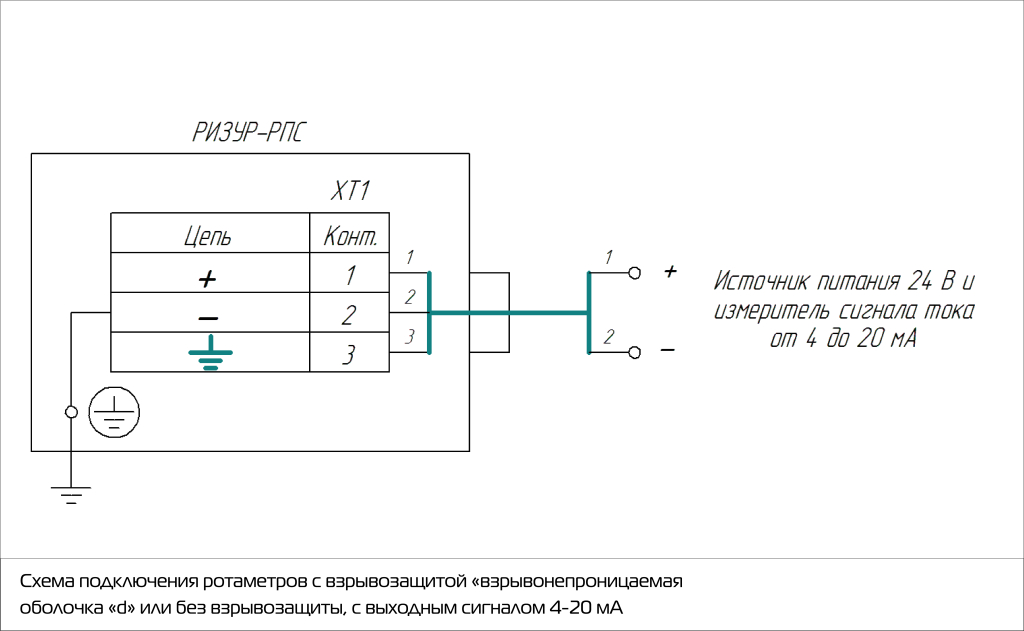

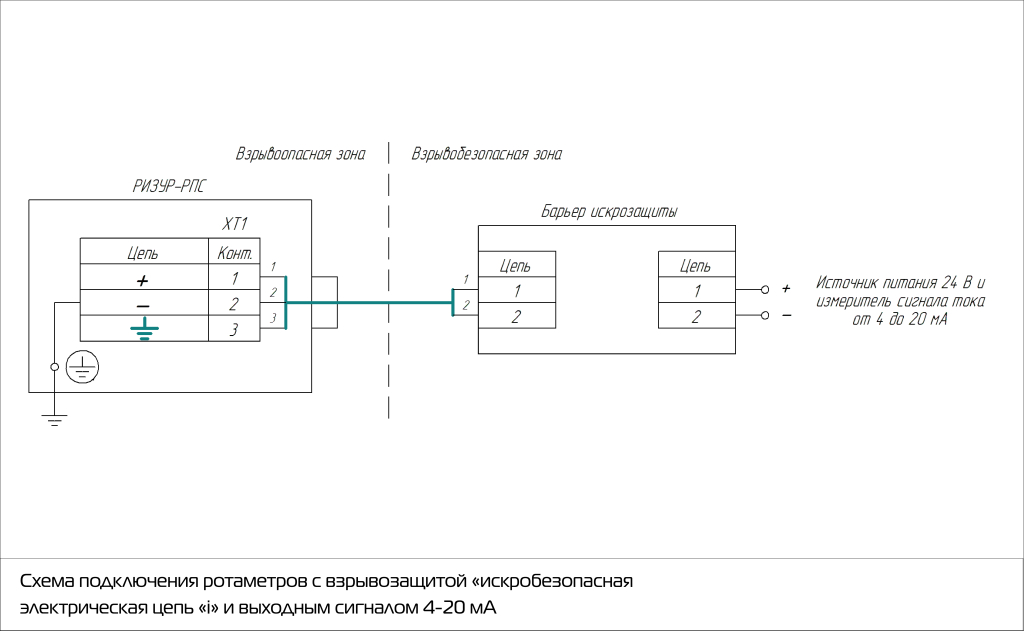

Схемы подключения
Технические характеристики
| Материал корпуса | алюминиевый сплав нержавеющая сталь (АISI 316) |
| Материал поплавка, контактирующий с рабочей средой | нержавеющая сталь (АISI 316) |
| Измеряемая среда | жидкость газ |
| Диаметр условного прохода, мм | от 6 до 15 |
| Пределы допускаемой приведенной погрешности, % | ± 2,5 ± 4 |
| Диапазон измерения | • жидкость 3-30...100-1000 л/ч; • газ 0,1-1...3-30 м3/ч |
| Индикация и выходной сигнал | • стрелочный индикатор без выходного сигнала, • стрелочный индикатор 4-20 мА (двухпроводное подключение), связь по протоколу HART. |
| Напряжение питания, • для Ex ia • без взрывозащиты В |
от 12 до 28 от 12 до 36 |
| Исполнение по взрывозащите | • искробезопасная цепь [Ex i] • без взрывозащиты |
| Маркировка взрывозащиты | II Gb II C T6…T1 X 0Ex ia IIC T6…T3 Ga X |
| Давление, МПа | до 45 |
| Диапазон температур измеряемой среды - стандартное исполнение - высокотемпературное исполнение |
-40 …+70 ⁰С -60…+150 ⁰С |
| Диапазон температур окружающей среды | -40(-60)…+70 ⁰С |
| Защита от пыли и влаги | IP65/IP67 или IP66/IP68 |
| Срок службы | не менее 10 лет |
В таблице указаны максимальные значения параметров. Фактические данные указываются в паспорте на конкретные изделия.
