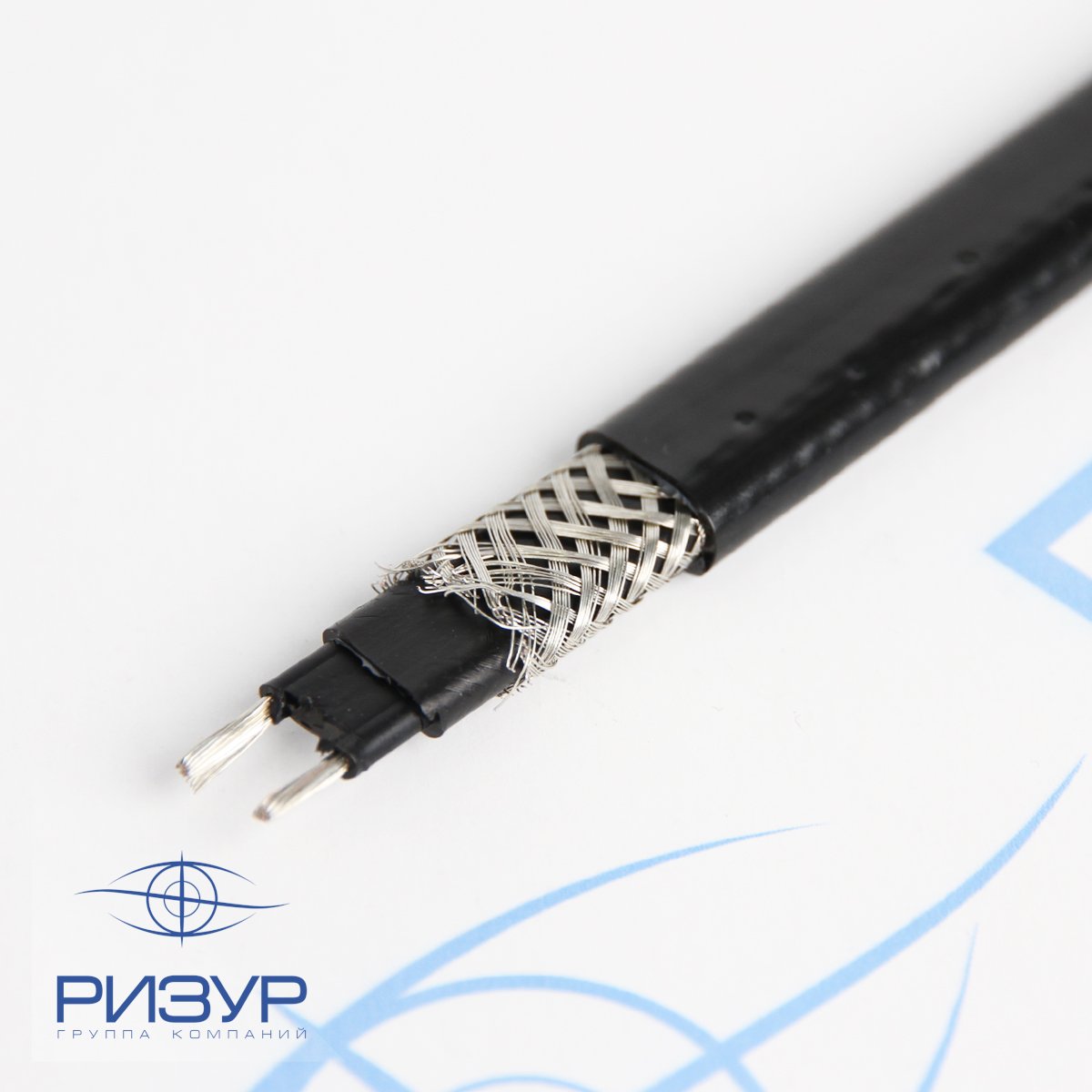

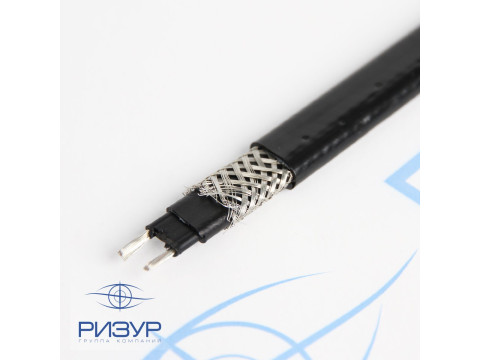

Низкотемпературный саморегулирующийся нагревающий кабель РИЗУР-СГЛ-НТ-65/85

РИЗУР-СГЛ-НТ-65/85 — саморегулирующийся низкотемпературный греющий кабель, использующийся как во взрывоопасных, так и безопасных зонах во многих отраслях промышленности (нефтегазовой, химической, нефтехимической, строительной и др.) для обогрева, поддержания температуры среды в трубопроводах, емкостях; защиты оборудования, запорной арматуры, труб, резервуаров, кровли, систем водоснабжения от замерзания и обледенения.

+65°С — максимальная температура воздействия на греющий кабель во включенном состоянии;
+85°С — максимальная температура воздействия на греющий кабель в выключенном состоянии (не более 1000 часов).

РИЗУР-СГЛ-НТ-65/85 производства ООО "НПО РИЗУР" реагирует на изменение температуры окружающей среды и обогреваемой поверхности и автоматически регулирует выделение тепла.

Низкотемпературный саморегулирующийся нагревательный кабель возможно использовать во взрывоопасных зонах в соответствии со стандартом ГОСТ IEC 60079-30-1-2011 «Взрывоопасные среды. Резистивный распределенный электронагреватель».

РИЗУР-СГЛ-НТ-65/85 имеет высокие технические характеристики: степень защиты кабеля IP66/IP67; соответствие температурному классу Т6; оболочку из полиолефина или фторполимера (определяется в зависимости от условий эксплуатации кабеля), номинальное напряжение 220 - 240 В; различные показатели мощности тепловыделения — для обогрева трубопроводов, водопроводов, емкостей, расположенных в бытовых, общепромышленных  и взрывоопасных зонах, номинальная мощность при + 10 °С составляет 10-40 Вт/м.

Устройство и принцип работы

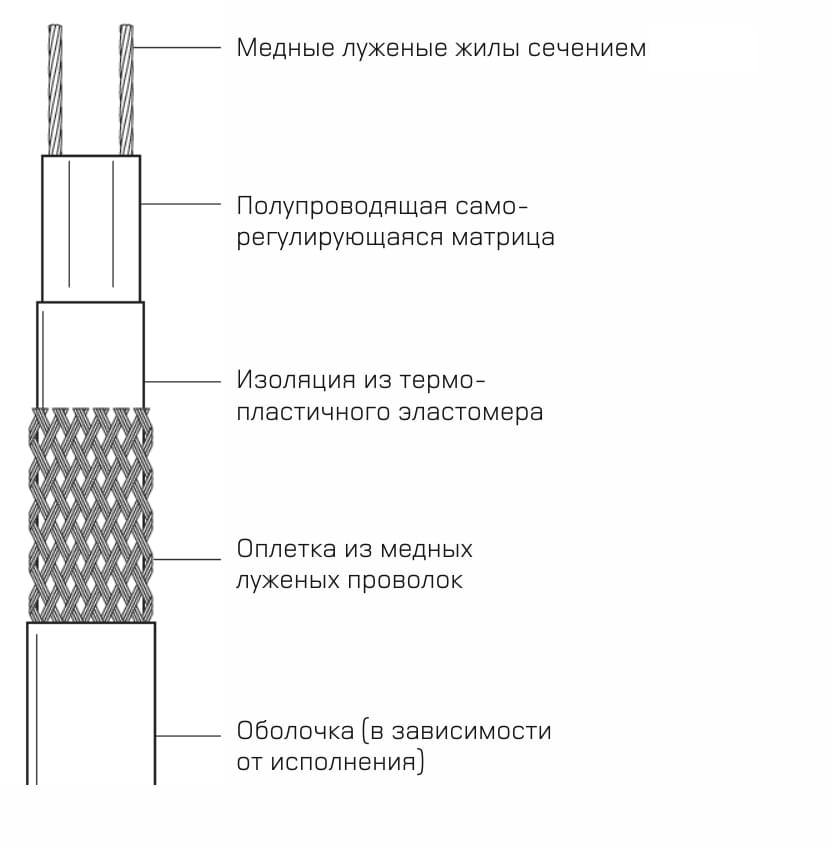

Конструкция саморегулирующегося низкотемпературного греющего кабеля РИЗУР-СГЛ-НТ-65/85 состоит из следующих элементов:

• саморегулирующейся полупроводящей матрицы. Ключевая составляющая кабеля, изготовленная с помощью процесса экструзии с последующим равномерным охлаждением элемента, в результате чего матрица имеет одинаковые сопротивление и мощность на всей протяженности кабеля. Также греющая матрица становится термически стабильной и высокоустойчивой к циклическим нагрузкам в процессе эксплуатации после обработки радиационным сшиванием;

•  оболочки и изоляции, которые могут быть изготовлены из: полиолефина поливинилхлоридного пластика, трудногорючей безгалогенной полимерной композиции (в зависимости от вариантов исполнения при заказе);

• оплетки из луженых медных проволок, обеспечивающих экранирование, заземление и защиту кабеля от механических воздействий;

•  токопроводящих луженые медных жил, обеспечивающих постоянное напряжение на всей длине кабеля или медной никелированной проволоки.

Кабели, применяющиеся в бытовых и общепромышленных зонах, имеют токопроводящую жилу из медных никелированных проволок, экран из медных луженых проволок, изоляцию и оболочку из поливинилхлоридного пластиката.

Кабели, предназначенные для эксплуатации во взрывоопасных зонах, имеют токопроводящую жилу и экран из медных луженых проволок, изоляцию и оболочку из трудногорючей безгалогенной полимерной композиции.

Преимущества и особенности

• При пересечении участков кабеля друг с другом РИЗУР-СГЛ не перегорает и перегревается, т.к. саморегулирует тепловыделение.
• Кабель необходимой длины, соответствующей точной длине трубопровода или любой обогреваемой конструкции, возможно отрезать на месте монтажа без вреда для его рабочих свойств.
• Выделение тепла регулируется автоматически, так как кабель реагирует на изменение температуры среды.
• Тепловая мощность греющего кабеля увеличивается в два раза при контакте с талой водой и льдом.
• РИЗУР-СГЛ стоек к воздействию УФ-излучения, осадков, температурным перепадам.
• Монтаж кабеля не занимает много времени и не требует участия профессионалов.  Средства управления и все вспомогательные компоненты для подключения кабеля предоставляются в комплекте.
• В соответствии со стандартом ГОСТ IEC 60079-30-1-2011 РИЗУР-СГЛ подходит для эксплуатации в различных зонах — безопасных, взрывоопасных.

Назначение и области применения

Для поддержания необходимой температуры при транспортировке в магистральных трубопроводах различных сред требуется соблюдать необходимые параметры, исключающие вязкость, замерзание, образование пробок. Обогрев труб — эффективный способ предотвращения ряда проблем в данной отрасли. Установка греющего кабеля является залогом успешной работы многих объектов, расположенных в северных регионах, зонах с сезонно низкими температурами и другими климатическими особенностями. Саморегулирующийся греющий кабель РИЗУР-СГЛ в различных вариантах исполнения для поддержания заданной температуры — это оптимальное решение по качеству и цене, гарантирующее безотказное функционирование магистральных трубопроводов.

Использование РИЗУР-СГЛ на промышленных предприятиях, складах, ангарах, заводах, в частных домах, жилых комплексах поможет предотвратить разрушение конструкций, обледенение, налипание снега и образование снежного слоя на кровле, системах водоснабжения, трубопроводах, емкостях, резервуарах и других сооружениях.

Специалисты ООО «НПО РИЗУР» проконсультируют и помогут в подборе необходимого типа греющего кабеля, дополнительного оборудования и комплектующих, разработают комплексный проект, исходя из технического задания заказчика и решения необходимых задач по обогреву объекта.

Технические характеристики

Номинальная мощность при температуре +10 °C и напряжении 220В	10-40 Вт
Максимальная температура воздействия на греющий кабель во включенном состоянии	+65 °С
максимальная температура воздействия на греющий кабель в выключенном состоянии (не более 1000 часов)	+85 °С
Номинальное напряжение	220-240 В
Материал изоляции, оболочки	Полиолефин; Фторполимер
Материал токопроводящей жилы	Медная луженая проволока   Медная никелированная проволока

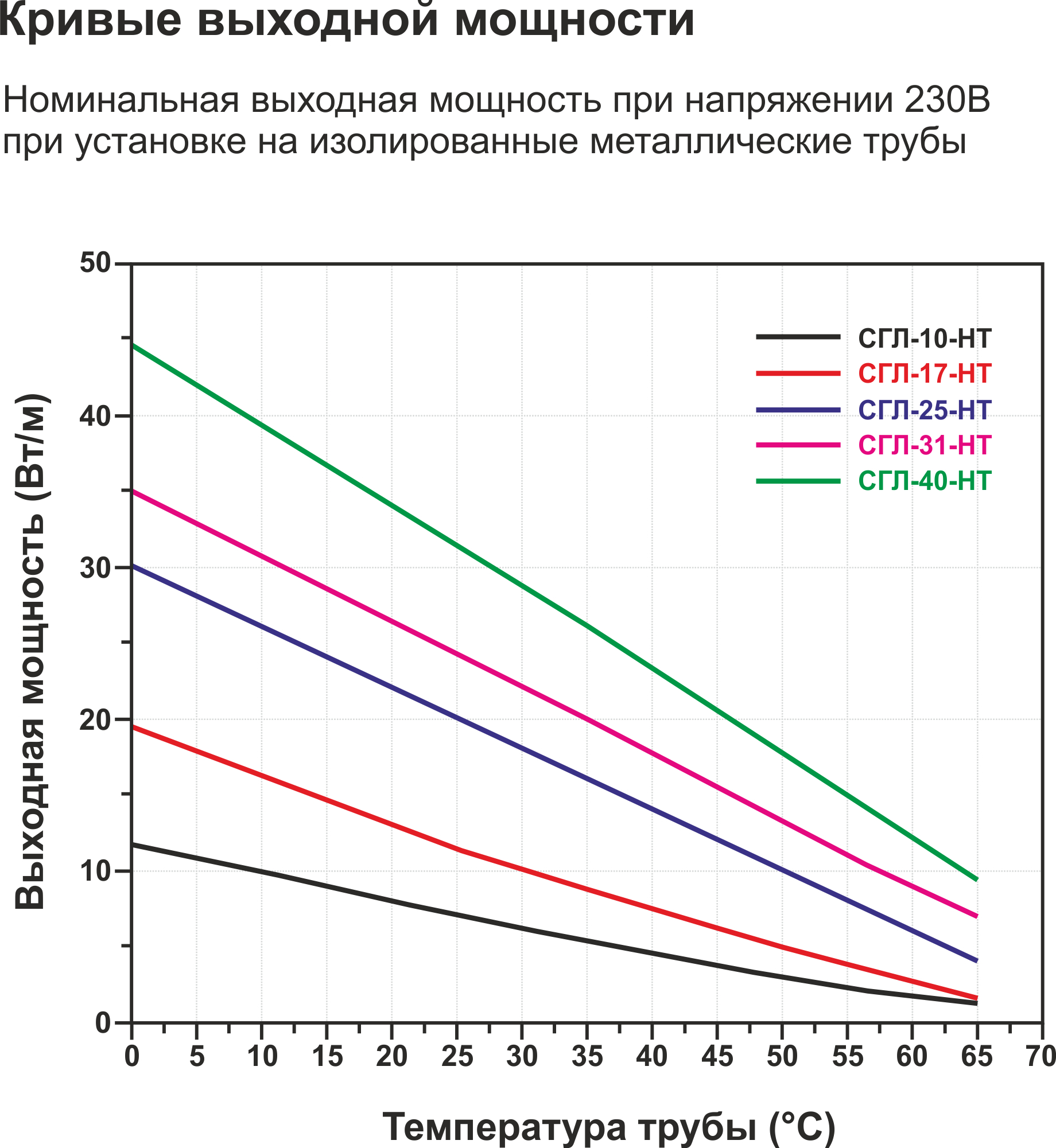

Внешний слой	Модель	Мощность Вт/м, 10℃)
Композиция полиолефина	РИЗУР-СГЛ-10-НТ-65/85-П	10
	РИЗУР-СГЛ-17-НТ-65/85-П	17
	РИЗУР-СГЛ-25-НТ-65/85-П	25
	РИЗУР-СГЛ-31-НТ-65/85-П	31
	РИЗУР-СГЛ-40-НТ-65/85-П	40
Фторполимер	РИЗУР-СГЛ-10-НТ-65/85-Ф	10
	РИЗУР-СГЛ-17-НТ-65/85-Ф	17
	РИЗУР-СГЛ-25-НТ-65/85-Ф	25
	РИЗУР-СГЛ-31-НТ-65/85-Ф	31
	РИЗУР-СГЛ-40-НТ-65/85-Ф	40

Чертежи
