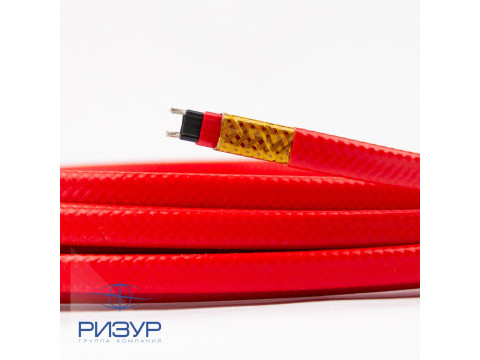

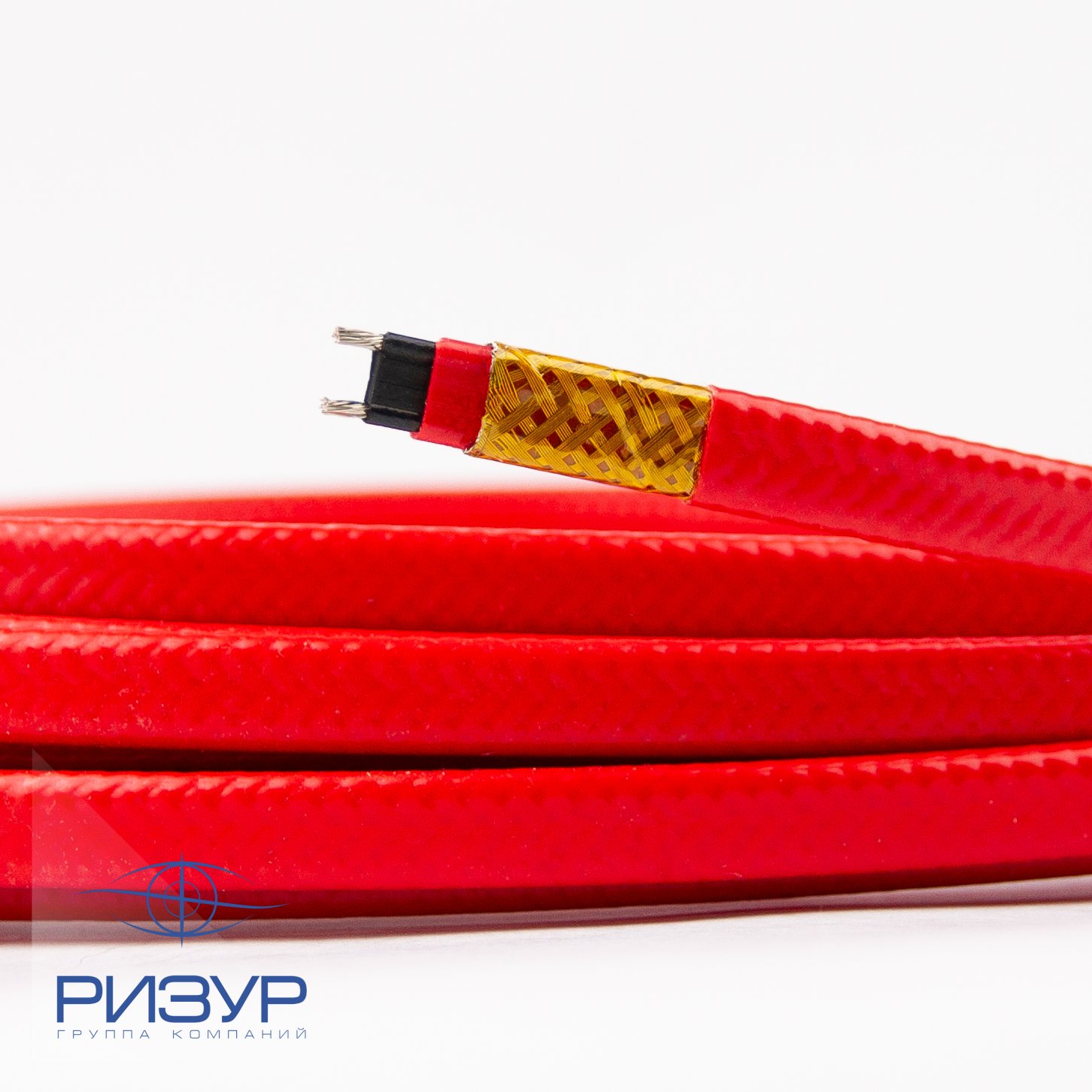

Среднетемпературный саморегулирующийся нагревательный кабель РИЗУР-СГЛ-СТ-120/190

РИЗУР-СГЛ-СТ-120/190 — саморегулирующийся среднетемпературный греющий кабель, использующийся как во взрывоопасных, так и безопасных зонах во многих отраслях промышленности (нефтегазовой, химической, нефтехимической, строительной и др.) для обогрева, поддержания температуры среды в трубопроводах, емкостях; защиты оборудования, запорной арматуры, труб, резервуаров, кровли, систем водоснабжения от замерзания и обледенения. Данный вариант греющего кабеля подходит для трубопроводов большого диаметра, а также цистерн и емкостей, подверженных процессу пропаривания.

+120°С — максимальная температура воздействия на греющий кабель во включенном состоянии;
+200 °С — максимальная температура воздействия на греющий кабель в выключенном состоянии (не более 1000 часов).

РИЗУР-СГЛ-СТ-120/190 производства ООО "НПО РИЗУР" реагирует на изменение температуры окружающей среды и обогреваемой поверхности и автоматически регулирует выделение тепла.

Среднетемпературный саморегулирующийся нагревательный кабель возможно использовать во взрывоопасных зонах в соответствии со стандартом ГОСТ IEC 60079-30-1-2011 «Взрывоопасные среды. Резистивный распределенный электронагреватель».

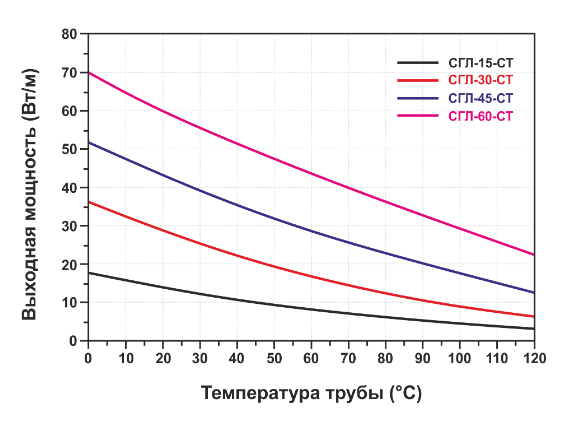

РИЗУР-СГЛ-СТ-120/190 имеет высокие технические характеристики: степень защиты IP66, различные показатели мощности тепловыделения — 15, 30, 45, 60 Вт/м, соответствие температурной группе Т4, оболочку из фторполимера, номинальное напряжение 220-240 В.

Устройство и принцип работы

РИЗУР-СГЛ-СТ-120/190 применяется, когда необходимо поддержание технологических температур до 120°С.

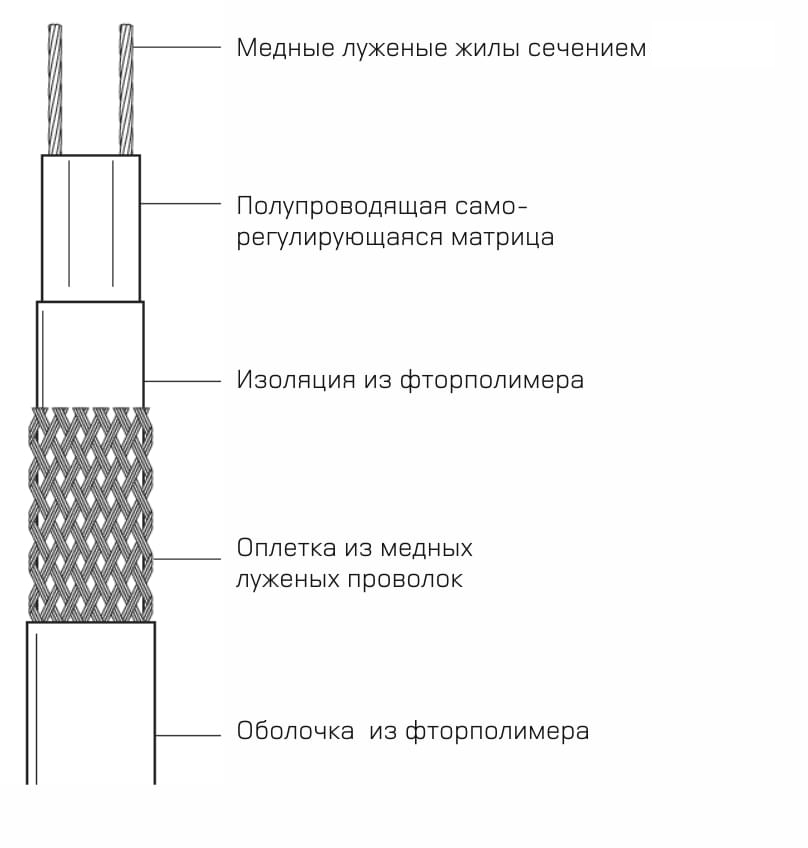

Конструкция саморегулирующегося среднетемпературного греющего кабеля РИЗУР-СГЛ-СТ-120/190 состоит из следующих элементов:

• саморегулирующейся полупроводящей матрицы. Ключевая составляющая кабеля, изготовленная с помощью процесса экструзии с последующим равномерным охлаждением элемента, в результате чего матрица имеет одинаковые сопротивление и мощность на всей протяженности кабеля. Также греющая матрица становится термически стабильной и высокоустойчивой к циклическим нагрузкам в процессе эксплуатации после обработки радиационным сшиванием;

• оболочки из фторполимера, стойкого к коррозионным и органическим средам;

• оплетки из луженых медных проволок, обеспечивающих экранирование, заземление и защиту кабеля от механических воздействий;

• изоляции из фторполимера;

• токопроводящих луженые медных жил, обеспечивающих постоянное напряжение на всей длине кабеля.

Преимущества и особенности

• При пересечении участков кабеля друг с другом РИЗУР-СГЛ-СТ-120/190 не перегорает и перегревается, т.к. саморегулирует тепловыделение.
• Кабель необходимой длины, соответствующей точной длине трубопровода или любой обогреваемой конструкции, возможно отрезать на месте монтажа без вреда для его рабочих свойств.
• Выделение тепла регулируется автоматически, так как кабель реагирует на изменение температуры среды.
• Тепловая мощность греющего кабеля увеличивается в два раза при контакте с талой водой и льдом.
• РИЗУР-СГЛ-СТ-120/190 стоек к воздействию УФ-излучения, осадков, температурных перепадов, химически агрессивных веществ.
• Монтаж кабеля не занимает много времени и не требует участия профессионалов. Средства управления и все вспомогательные компоненты для подключения кабеля предоставляются в комплекте.
• В соответствии со стандартом ГОСТ IEC 60079-30-1-2011 РИЗУР-СГЛ-С подходит для эксплуатации в различных зонах — безопасных, взрывоопасных, а также коррозионных.

Назначение и области применения

РИЗУР-СГЛ-СТ-120/190 возможно использовать на поверхностях из нержавеющей и углеродистой стали, в том числе окрашенных.

Для поддержания необходимой температуры при транспортировке в магистральных трубопроводах различных сред требуется соблюдать необходимые параметры, исключающие вязкость, замерзание, образование пробок. Обогрев труб — эффективный способ предотвращения ряда проблем в данной отрасли. Установка греющего кабеля является залогом успешной работы многих объектов, расположенных в северных регионах, зонах с сезонно низкими температурами и другими климатическими особенностями. Саморегулирующийся греющий кабель РИЗУР-СГЛ в различных вариантах исполнения для поддержания заданной температуры — это оптимальное решение по качеству и цене, гарантирующее безотказное функционирование магистральных трубопроводов.

Использование РИЗУР-СГЛ на промышленных предприятиях, складах, ангарах, заводах, в частных домах, жилых комплексах поможет предотвратить разрушение конструкций, обледенение, налипание снега и образование снежного слоя на кровле, системах водоснабжения, трубопроводах, емкостях, резервуарах и других сооружениях.

Специалисты ООО «НПО РИЗУР» проконсультируют и помогут в подборе необходимого типа греющего кабеля, дополнительного оборудования и комплектующих, разработают комплексный проект, исходя из технического задания заказчика и решения необходимых задач по обогреву объекта.

Технические характеристики

Чертежи
