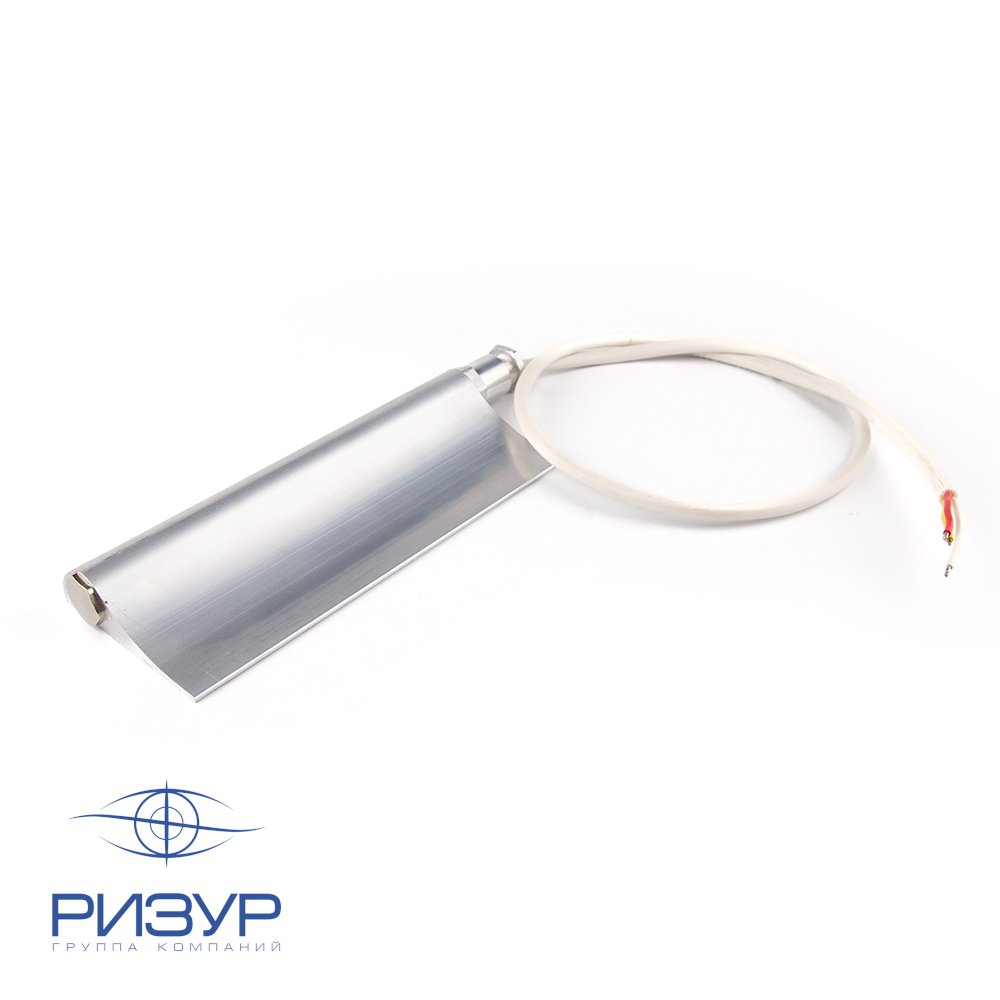

Обогреватель РИЗУР-ТЕРМ-МИНИ-БЛОК 230В

Малогабаритные взрывозащищенные обогреватели серии РИЗУР-ТЕРМ-МИНИ-БЛОК имеют нестандартную конструкцию и выпускаются в нескольких вариантах, отличающихся модификацией и размерами корпуса. Обогреватели предназначены для защиты от замерзания электрических и электронных компонентов, предотвращения образования конденсата и коррозии, а также поддержания заданной температуры воздуха. РИЗУР-ТЕРМ-МИНИ-БЛОК используется, в том числе для обогрева вентильных блоков и датчиков давления.

Назначение и область применения

Взрывозащищенные обогреватели РИЗУР-ТЕРМ-МИНИ-БЛОК производства ООО «НПО РИЗУР» в зависимости от исполнения, соответствуют требованиям ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011 как электрооборудование с видом взрывозащиты «взрывонепроницаемые оболочки (d)» или ГОСТ Р МЭК 60079-18-2012 как электрооборудование повышенной надежности против взрыва с видом взрывозащиты «герметизация компаундом (m)».

Обогреватели РИЗУР-ТЕРМ-МИНИ-БЛОК эксплуатируются как во взрывоопасных, так и во взрывобезопасных зонах помещений и наружных установок и применяются для обогрева:

• запорной арматуры,
• термошкафов для оборудования,
• шкафов автоматики,
• приборов и аппаратуры,
• отдельных устройств и оборудования, например, банкоматов и шлагбаумов;
• телекоммуникационных и распределительных шкафов,
• различных кожухов и боксов.

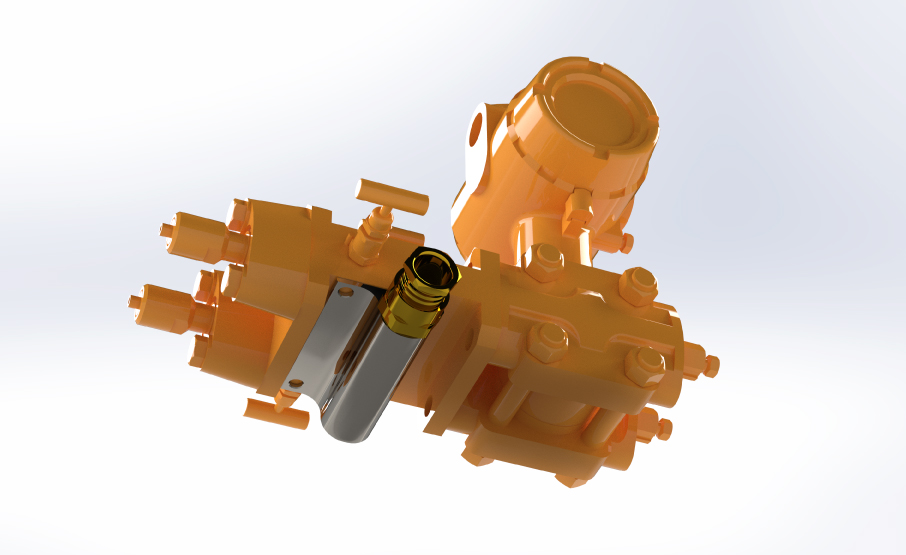

Пример монтажа

Особая конструкция и малые габариты данных обогревателей дают возможность эксплуатировать их в местах, где оборудование расположено особым образом и пространство для размещения стандартных обогревателей отсутствует.

При обогреве запорной арматуры (вентильных и клапанных блоков, шаровых кранов, заслонок, задвижек и пр.) и измерительных приборов, для обеспечения наибольшей площади соприкосновения с элементами трубопровода и создания необходимого микроклимата для надежной работы оборудования, используются обогреватели серии РИЗУР-ТЕРМ-МИНИ-БЛОК, имеющие специальные крепления. Для большей эффективности рекомендуем использовать термопасту при контактном обогреве.

РИЗУР-ТЕРМ-МИНИ-БЛОК имеют высокий класс защиты от перегрева и скачков напряжения, характеризуются стабильной работой и повышенной надежностью в полевых условиях эксплуатации.

Гарантийный срок обогревателей составляет 36 месяцев, а средний срок службы — не менее 15 лет.

Описание конструкции

Конструктивно обогреватель выполнен в виде компактного профильного радиатора из алюминиевого сплава, нержавеющей стали или латуни. Специально разработанная форма профиля обеспечивает наилучшую теплоотдачу. Внутри радиатора располагается сверхнадежный керамический электронагревательный элемент — позистор (PTC), который не требует защиты от перегрева нагревателя, но не заменяет применение термостата для регулирования температуры воздуха.

Взрывозащита обогревателя обеспечивается взрывонепроницаемой оболочкой. Также выпускается специальное исполнение обогревателя РИЗУР-ТЕРМ-МИНИ-БЛОК с заливкой электронагревательного элемента и других электрических элементов в металлической оболочке герметизирующим компаундом. Защита от перегрева поверхности свыше допустимой температуры обеспечивается площадью внешней поверхности, соответствующей номинальной мощности тепловыделения, и (дополнительно) размещением датчика температуры (биметаллического или цифрового – в зависимости от исполнения) с номиналом на отключение не выше допустимой температуры.

Точный расчет при проектировании и применение качественных комплектующих позволяет нам предоставлять гарантию на данную серию обогревателей до 10 лет. Все обогреватели комплектуются крепежными элементами.
