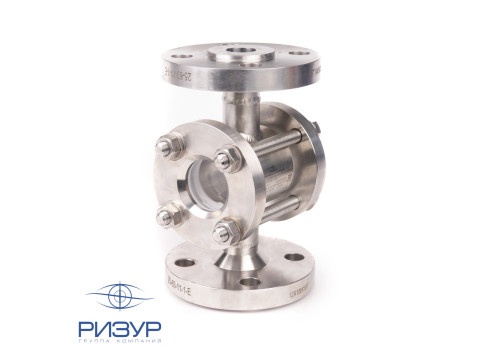

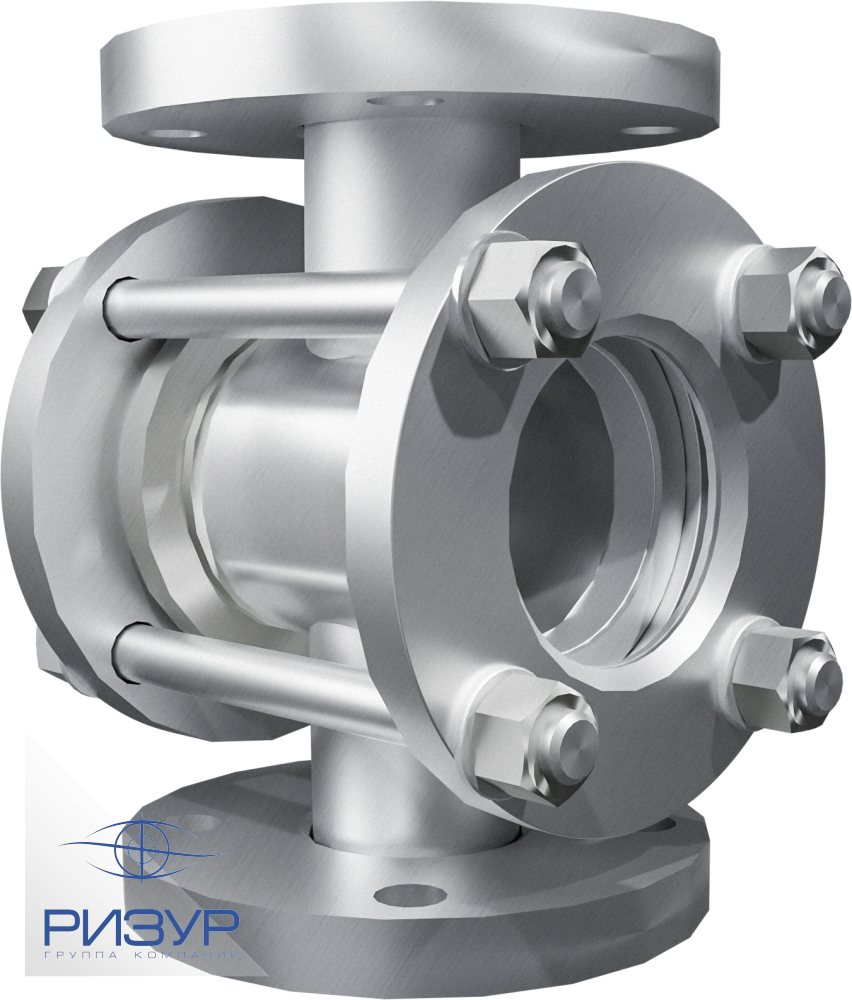

Визуальный индикатор потока с фланцевым уплотнением смотрового стекла РИЗУР-ВИП-1

Индикаторы потока (смотровые стекла) серии РИЗУР-ВИП-1 имеют следующие варианты подключения к процессу: резьбовое (с внешней или внутренней резьбой), фланцевое, под приварку. Индикаторы потока (смотровые стекла) серии РИЗУР-ВИП-1 могут быть оснащены крыльчаткой, заслонкой или иметь только смотровое окно.

Область применения и особенности конструкции

РИЗУР-ВИП-1 — индикатор потока (смотровые стекла) производства ООО "НПО РИЗУР" фланцевого, резьбового или приварного присоединения к процессу. Эксплуатируется на предприятиях и промышленных объектах — везде, где имеется необходимость визуального контроля. Данный вариант индикатора потока изготавливается необходимого клиенту диаметра. Используется для работы с давлением: 1.6 МПа, 2,5 МПа, 4,0 МПа. Также ООО «НПО РИЗУР» предлагает специальные варианты исполнения РИЗУР-ВИП-1, функционирующие при давлении до 9,5 МПа и температуре до +280°C.

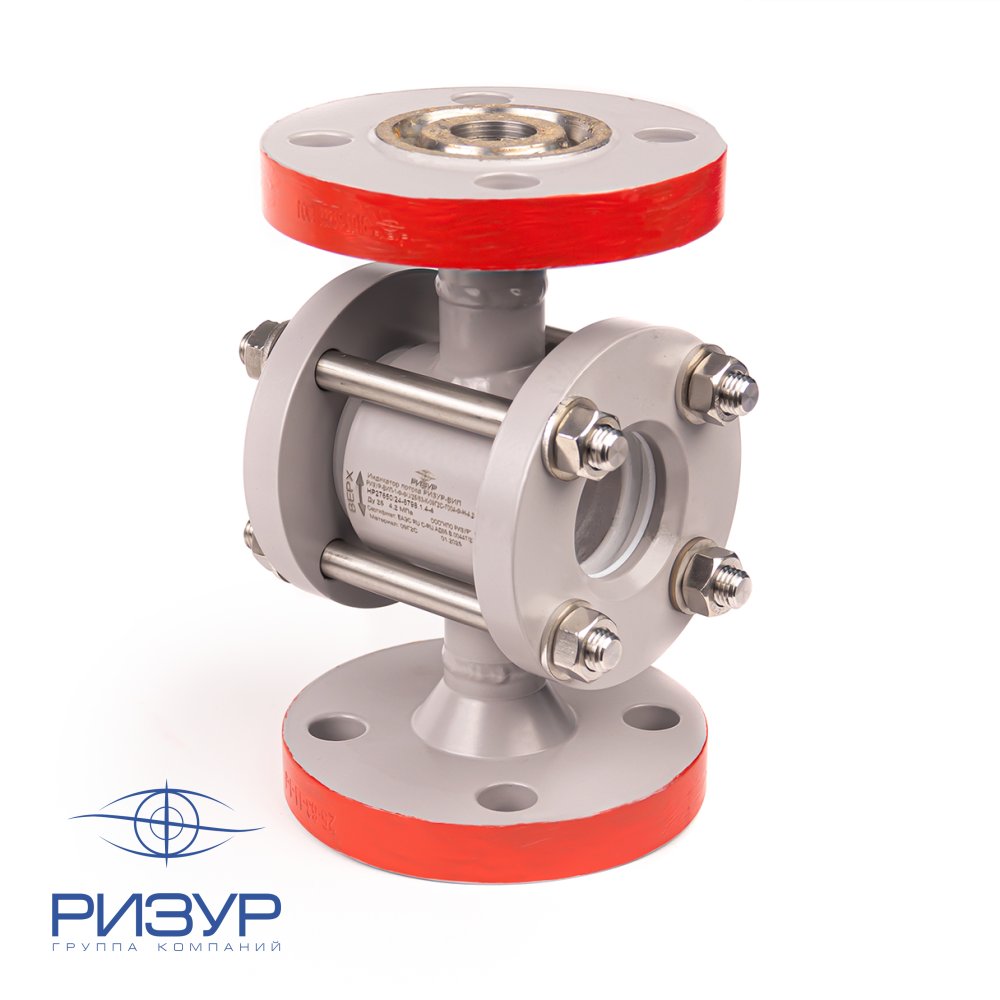

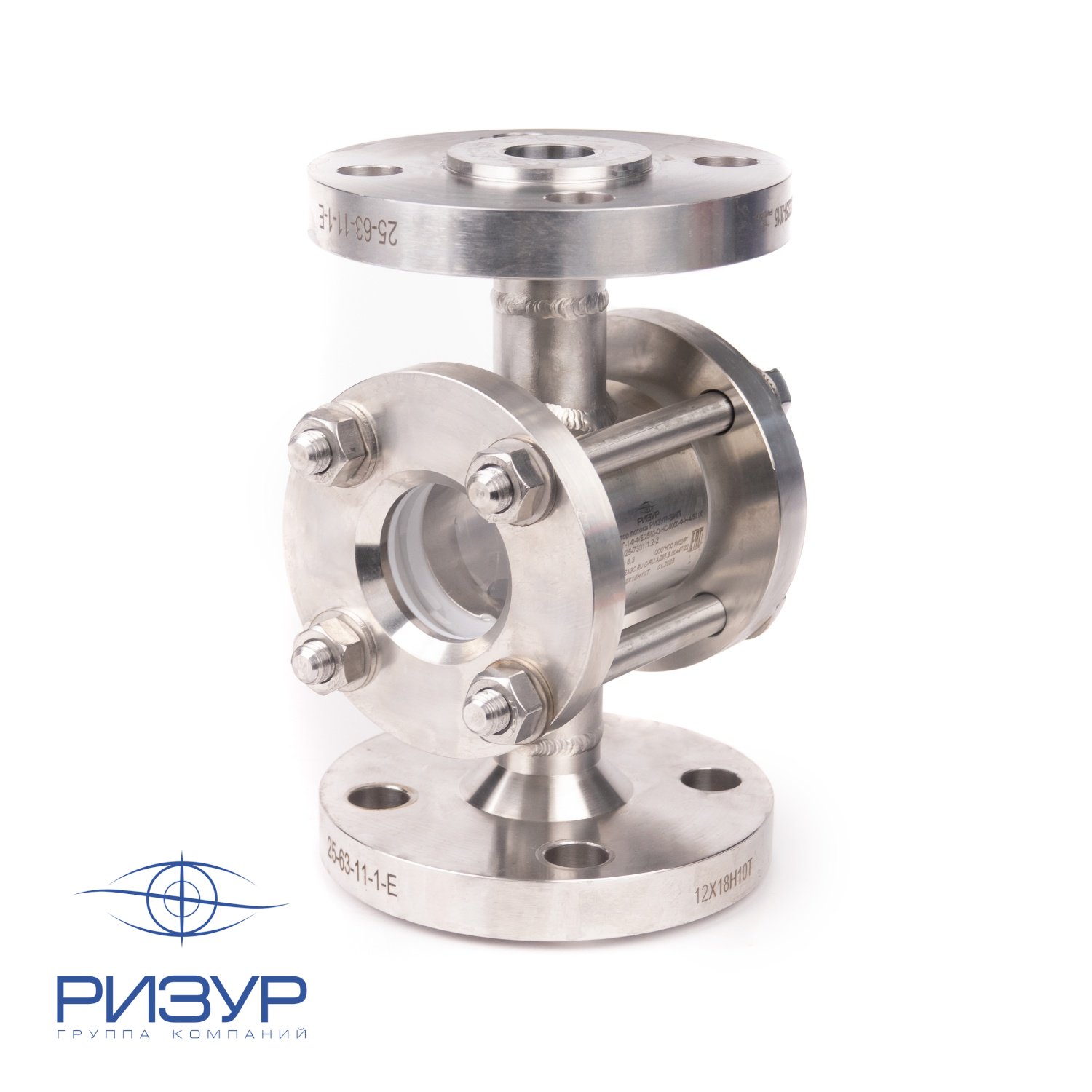

Визуальный индикатор потока или смотровое стекло состоит из корпуса, изготовленного из следующих материалов:

• нержавеющей стали 12Х18Н10Т (аналог AISI 321),
• углеродистой стали.

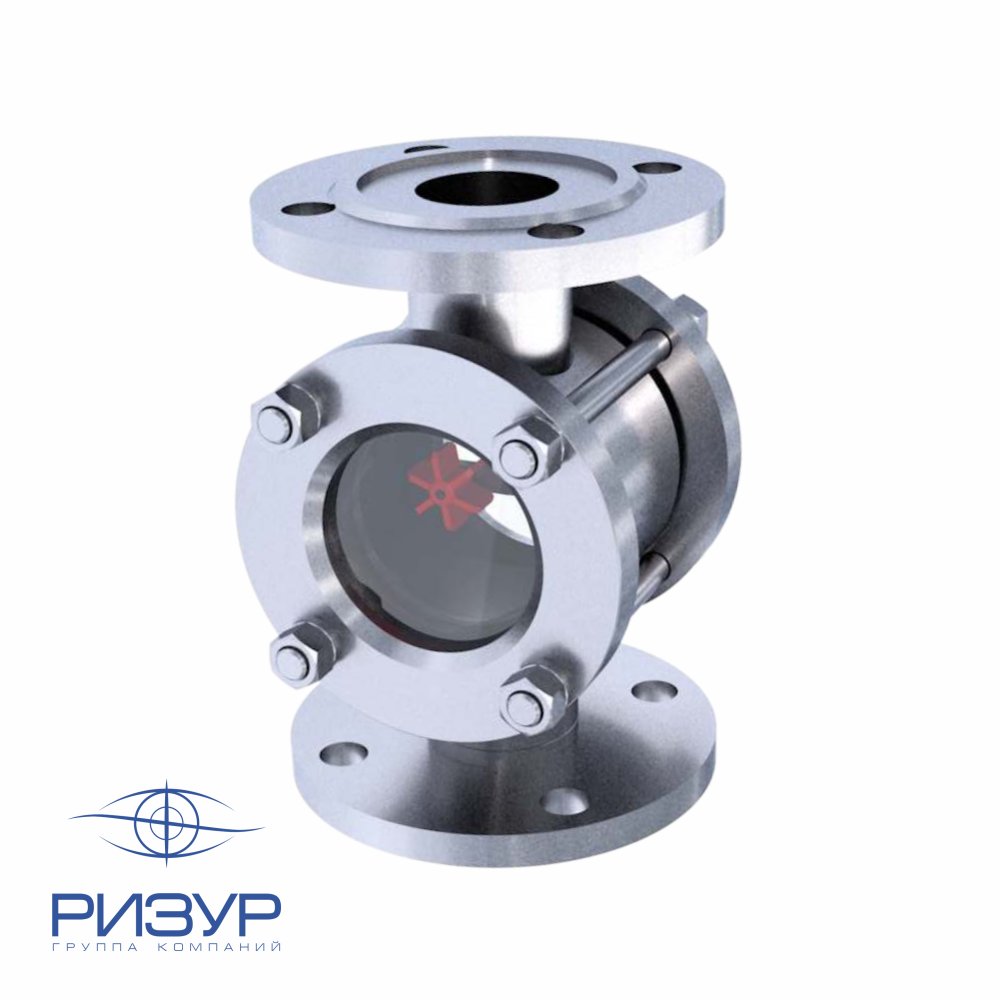

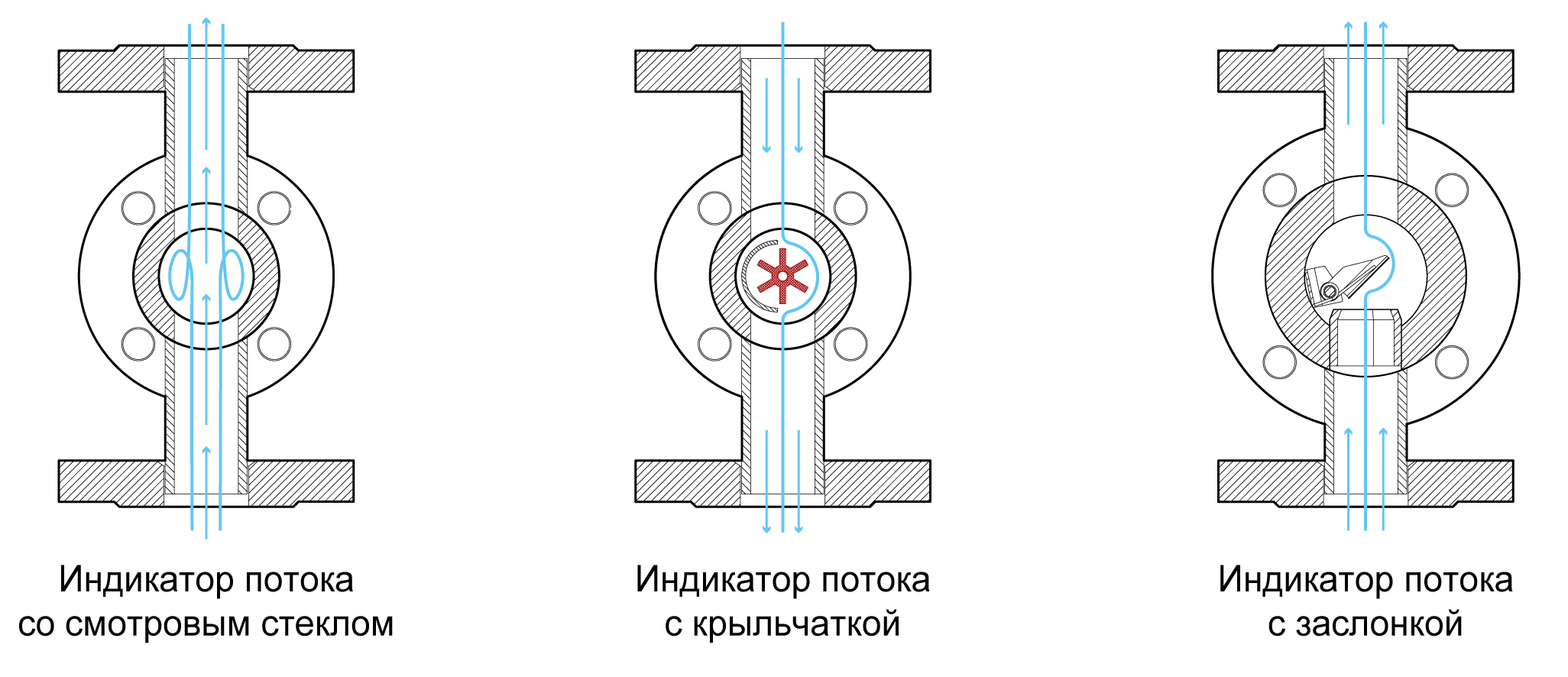

Корпус индикатора оборудован смотровым окном, через которое осуществляется наблюдение за потоком. При исследовании сред и составов, для улучшения видимости потока, приборы серии РИЗУР-ВИП-1 оснащаются такими дополнительными опциями, как крыльчатка (ротор) или заслонка (лопатка). Когда исследуемая среда проходит через поток, крыльчатка начинает вращаться, заслонка отклоняться. Благодаря чему возможно распознать потоки малой скорости и увидеть движение контролируемой среды на расстоянии.

Индикатор потока (смотровое стекло) РИЗУР-ВИП-1 может иметь также шкалу.

Уплотнение из паронита или фторопласта делают прибор полностью герметичным. Выбор материала для изготовления таких прокладок зависит от условий технологического процесса. Фторопласт используется при температуре среды до +200°C. Паронит применяется при более высоких температурах.

ООО "НПО РИЗУР" проектирует и изготавливает индикаторы потока РИЗУР-ВИП-1 любых нестандартных конфигураций, в том числе тройниковые и угловые, в соответствии с техническими требованиями заказчика.

Технические характеристики

Корпус	Нержавеющая сталь 12Х18Н10Т (аналог AISI 321) Углеродистая сталь
Смотровое окно	Боросиликатное стекло (+280 °С, до 9,5 МПа)
Уплотнение	Паронит (+280 °С) Фторопласт (+260 °С)
Диаметр условного прохода	Ду 15 - Ду 100 Ду 125 и более по согласованию с изготовителем
Подключение к процессу	Под приварку Резьбовое Фланцевое по ГОСТ, DIN, ANSI
Максимальная температура процесса	+280 °С
Максимальное давление	1,6 МПа 2,5 МПа 4,0 МПа до 9,5 МПа (при определенном диаметре стекла)
Крыльчатка	PTFE (+250 °С)
Заслонка	Нержавеющая сталь 12Х18Н10Т
Опции	Шкала, сигнализация потока
Гарантийный срок эксплуатации	12 месяцев
Специальное исполнение	Возможно изготовление любых нестандартных исполнений по техническому заданию заказчика

Габаритные размеры

Габаритные размеры РИЗУР-ВИП-1 (исполнение фланцевое)
Ду	D, мм	L, мм	d1, мм
20	105	170	32
25	115	180	32
32	135	190	32
40	145	210	48
50	160	230	48



Габаритные размеры РИЗУР-ВИП-1 (резьбовое соединение)*
Ø	G, мм	d1, мм	L, мм
3/8 "	10	35	84-85
1/2 "	15	35	84-85
3/4"	20	35	120
1"	25	45	130
1 1/4"	32	55	122
1 1/2"	40	60	133
2"	50	70	150

* Точные габаритные размеры запрашивайте при заказе у менеджеров ООО "НПО РИЗУР".



Габаритные размеры РИЗУР-ВИП-1 (исполнение под приварку)*
Ø	G, мм	d1, мм	L, мм
3/8 "	10	32	130
1/2 "	15	32	130
3/4"	20	32	140
1"	25	48	160
1 1/4"	32	48	160
1 1/2"	40	65	180
2"	50	80	230

* Точные габаритные размеры запрашивайте при заказе у менеджеров ООО "НПО РИЗУР".
