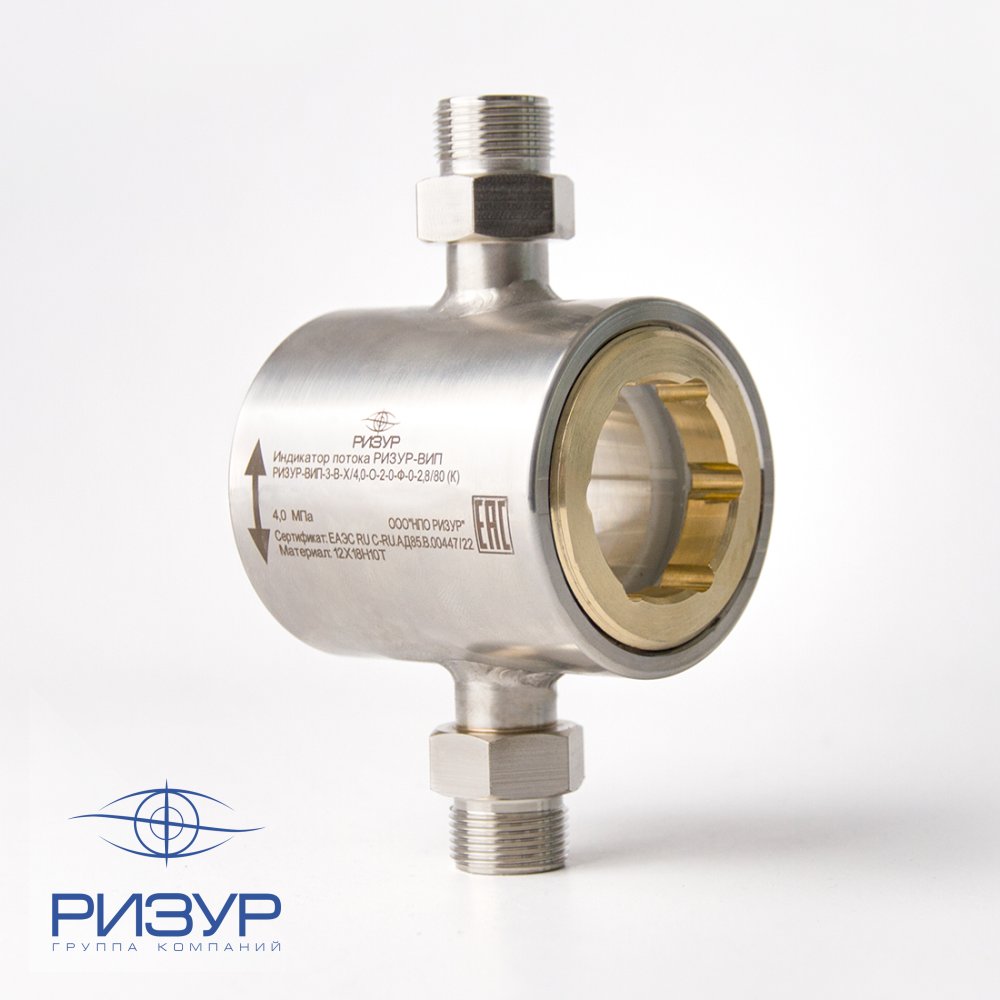

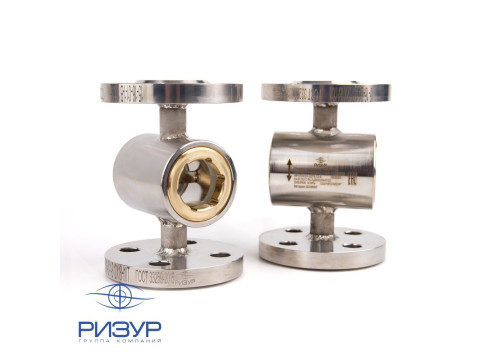

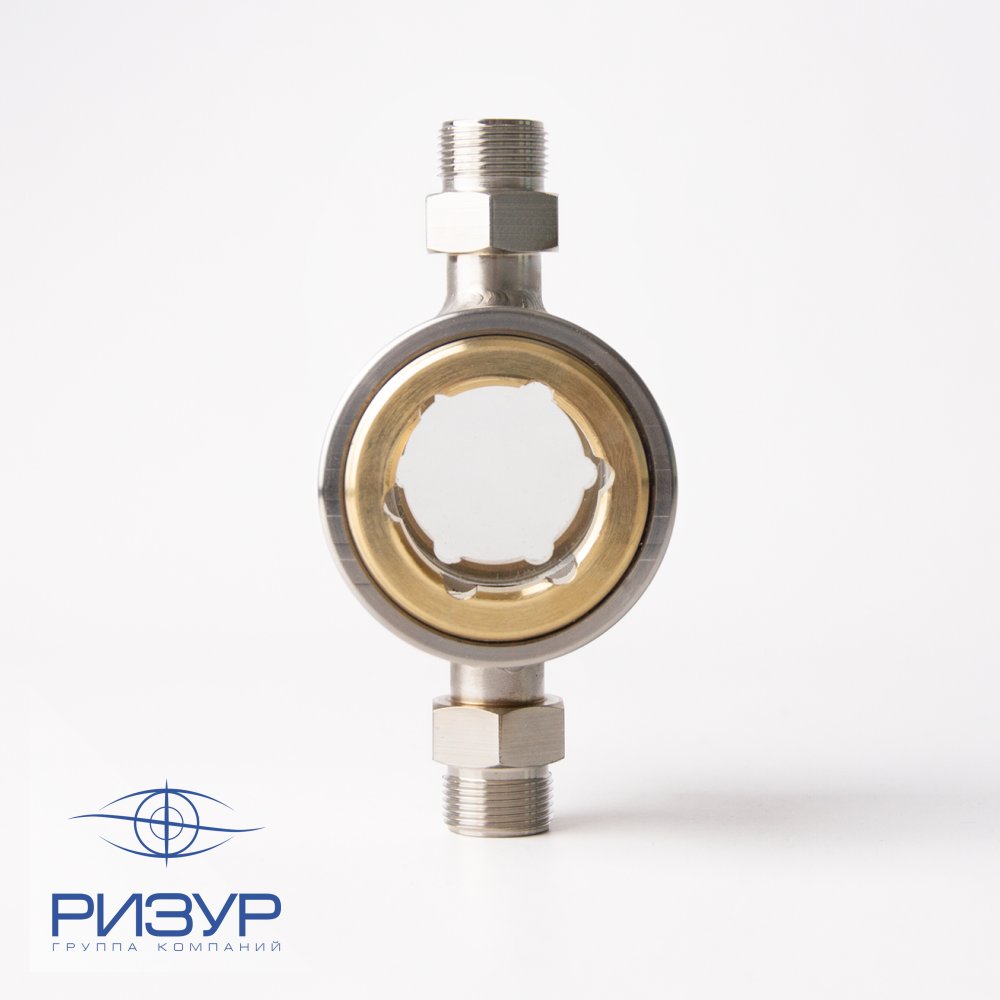

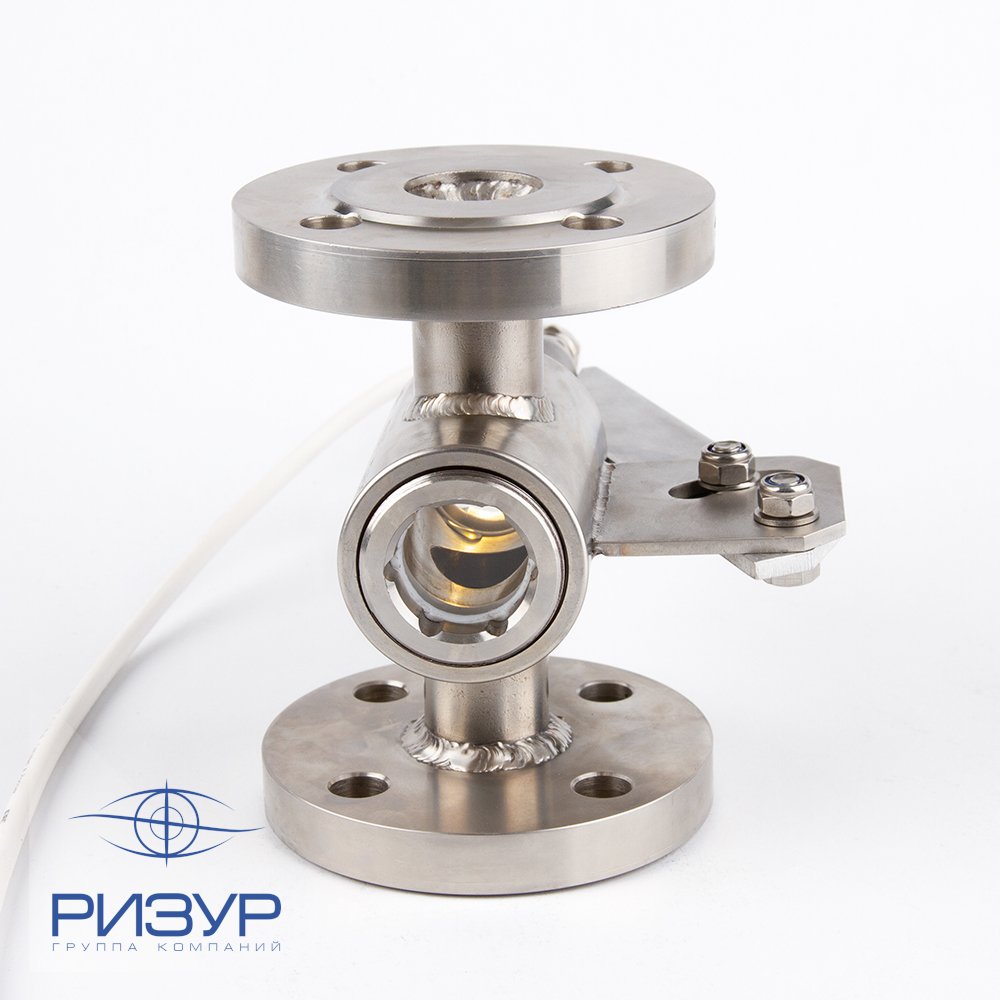

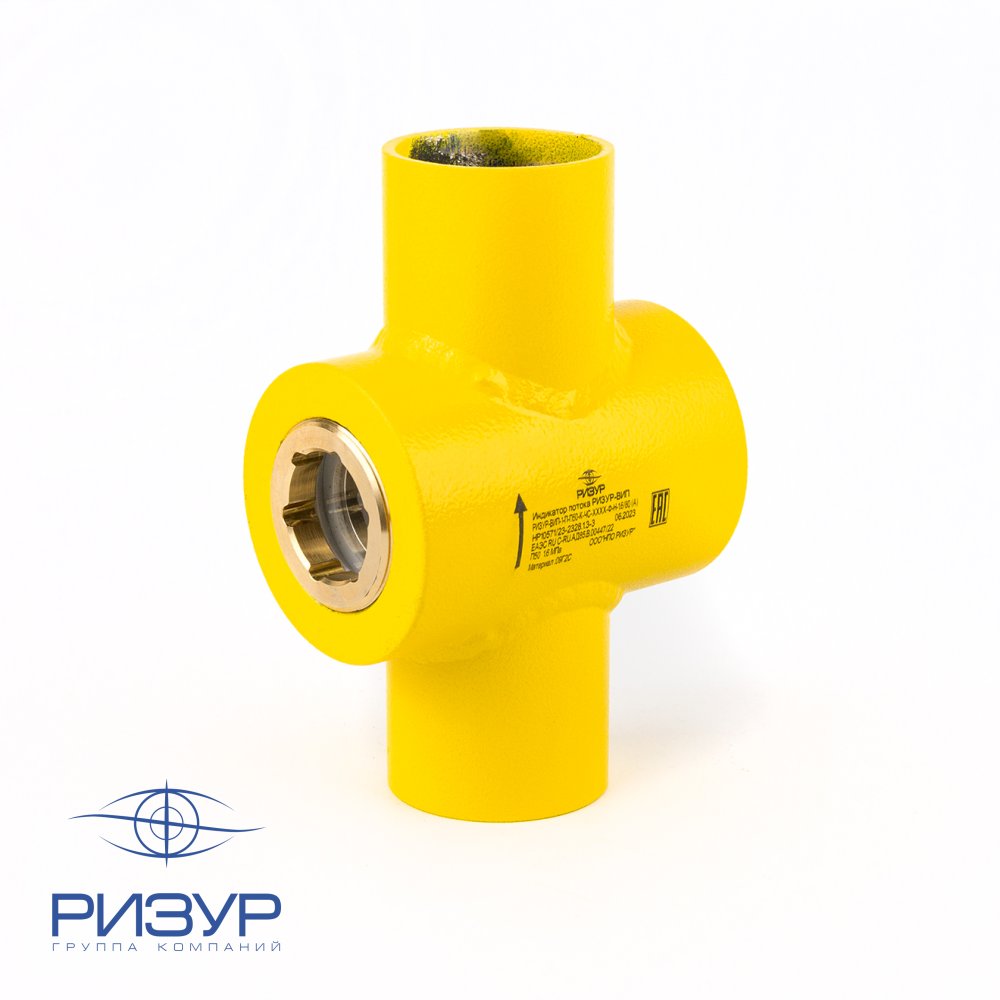

Визуальный индикатор потока РИЗУР-ВИП-3

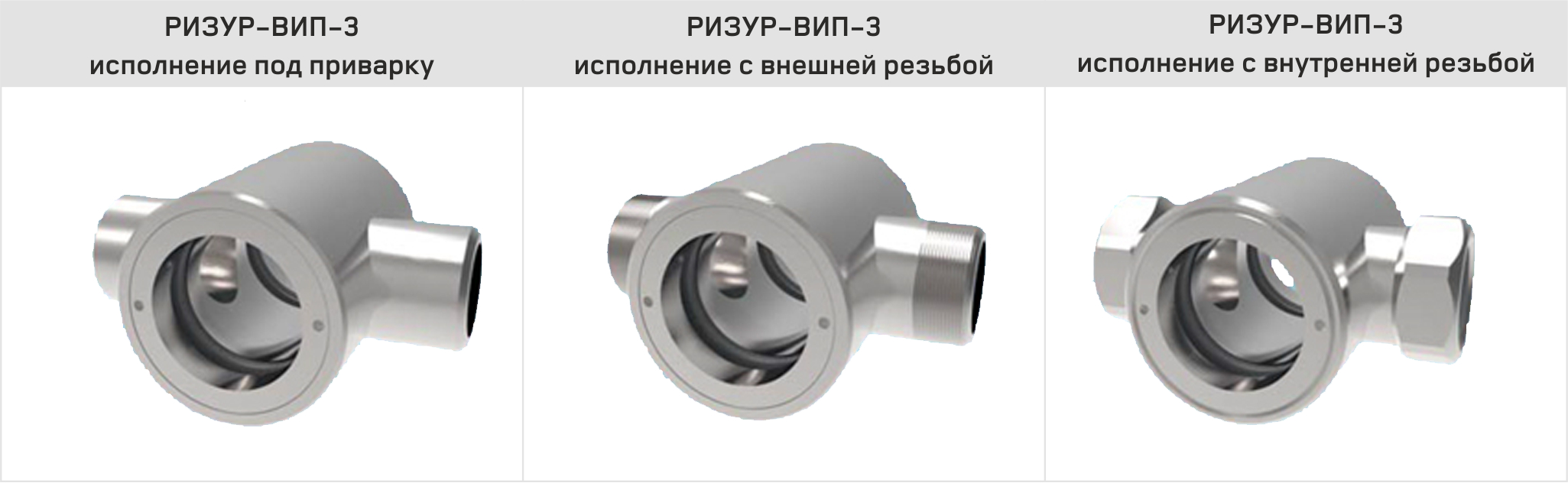

Индикатор потока (смотровое стекло) серии РИЗУР-ВИП-3 имеет следующие варианты подключения к процессу: резьбовое (с внешней или внутренней резьбой) или под приварку. Данный индикатор может быть оснащен крыльчаткой или иметь только смотровые окно.

Область применения и особенности конструкции

РИЗУР-ВИП-3 — индикатор потока (смотровое стекло) производства ООО "НПО РИЗУР" резьбового или приварного присоединения к процессу. Эксплуатируется на предприятиях и промышленных объектах — везде, где имеется необходимость визуального контроля. Данный вариант индикатора потока (смотровых стекол) изготавливается необходимого клиенту диаметра. Используется для работы с давлением до 9,5 МПа и температуре до + 280°C.

Корпус визуальных индикаторов потока РИЗУР-ВИП-3 может изготавливаться из следующих материалов:

• нержавеющей стали 12Х18Н10Т (аналог AISI 321),
• нержавеющей стали 08Х18Н10 (аналог AISI 304),
• углеродистой стали.

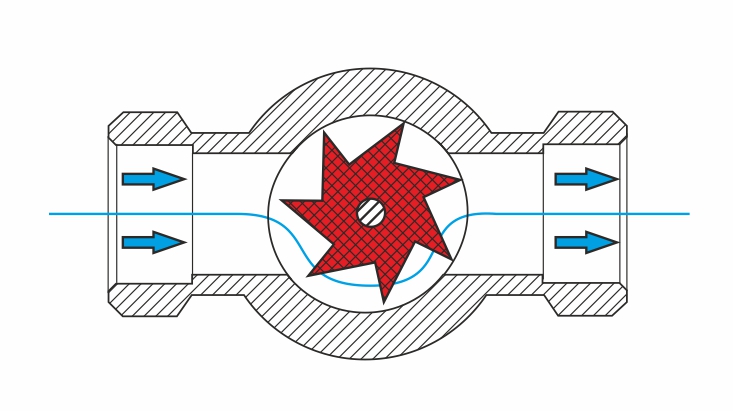

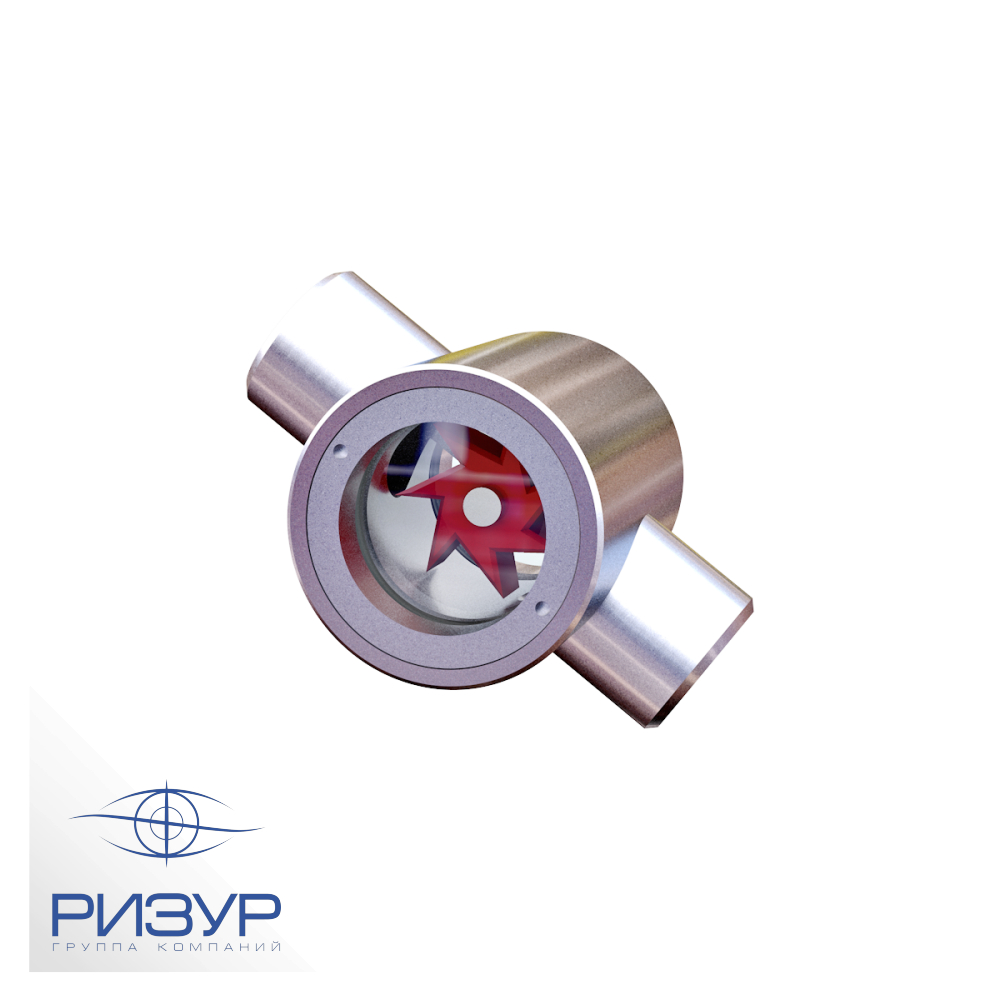

Корпуса смотровых стекол оборудованы смотровым окном, через которое осуществляется наблюдение за потоком. При исследовании сред и составов, для улучшения видимости потока приборы серии РИЗУР-ВИП-3 оснащаются такими дополнительными опциями, как крыльчатка (ротор). Когда исследуемая среда проходит через поток, крыльчатка начинает вращаться. Благодаря чему возможно распознать потоки малой скорости и увидеть движение контролируемой среды на расстоянии.

В качестве уплотнителя в приборах используется фторопласт или паронит. Данные материалы делают прибор полностью герметичным, а их выбор зависит от условий технологического процесса.

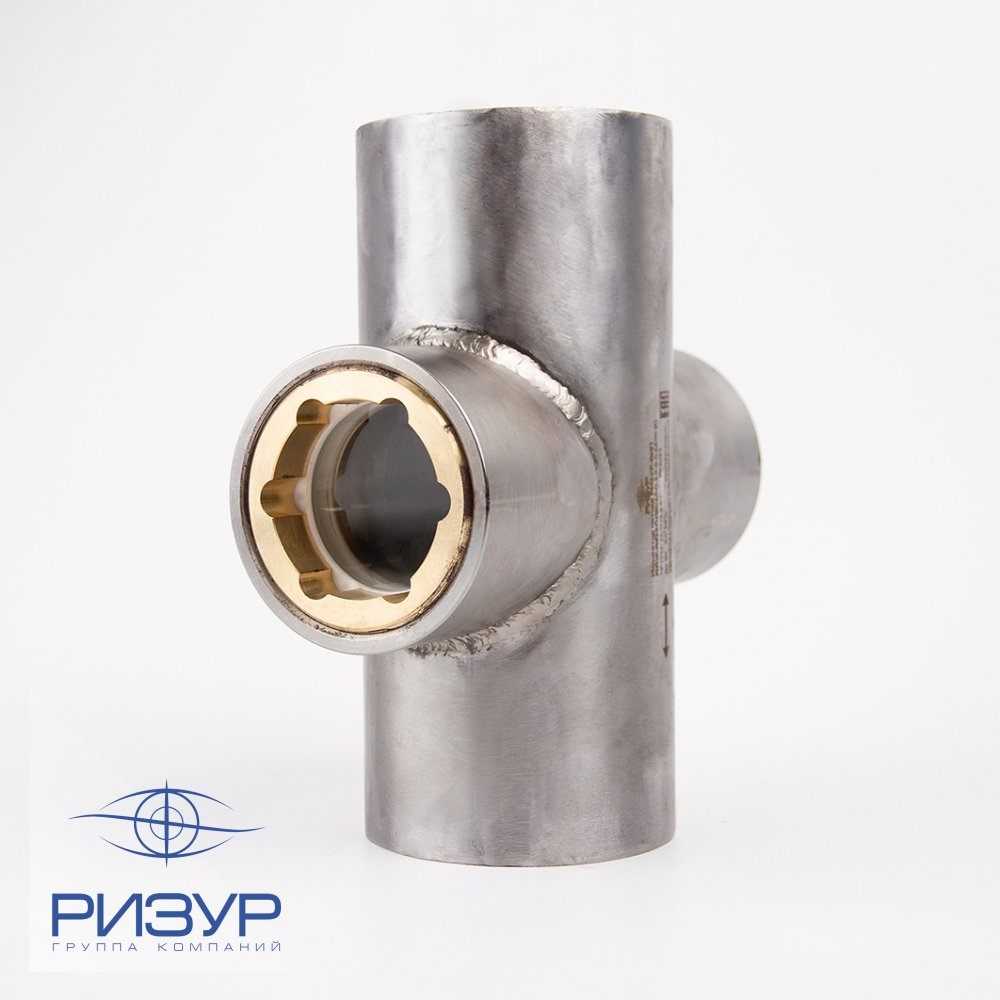

ООО "НПО РИЗУР" проектирует и изготавливает индикаторы потока РИЗУР-ВИП-3 любых нестандартных конфигураций, в том числе тройниковые и угловые, в соответствии с техническими требованиями заказчика.

Технические характеристики

Корпус	Нержавеющая сталь 12Х18Н10Т (аналог AISI 321) Нержавеющая сталь 08Х18Н10 (аналог AISI 304) Углеродистая сталь
Смотровое окно	Боросиликатное стекло
Уплотнитель	Фторопласт Паронит
Диаметр условного прохода	1/8” – 2”  Ду8 – 50

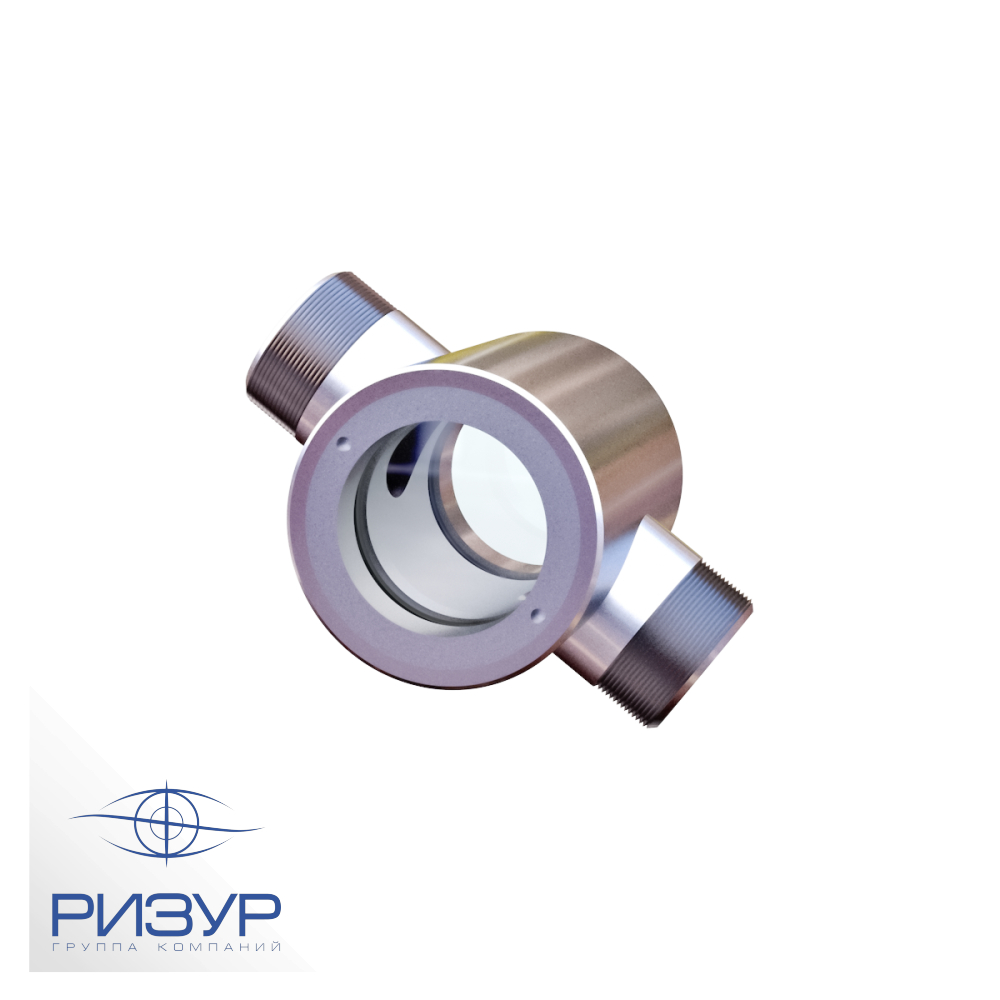

Подключение к процессу	Под приварку Резьбовое
Максимальная температура процесса	+250 °С +280 °С
Максимальное давление	до 4,0 МПа (при определенном диаметре стекла)
Крыльчатка	PTFE (+250°С) Пластик (+100°С)

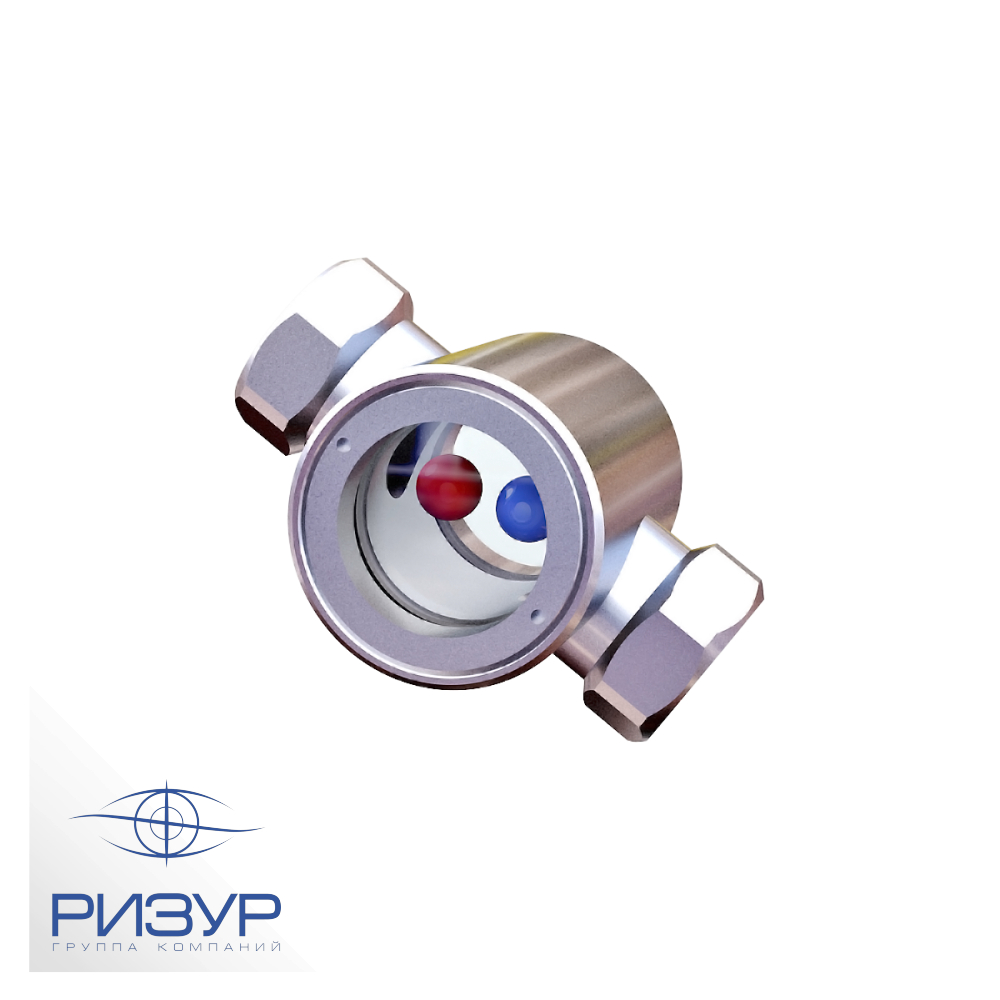

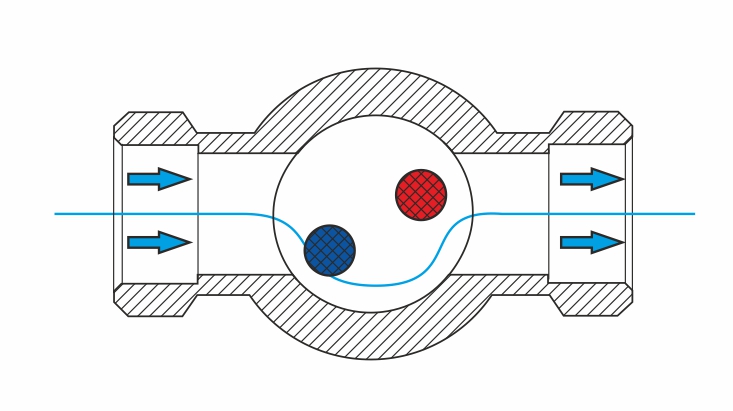

Положение при монтаже	Любое (исполнение 3 с шариком только стеклом вверх)
Минимальная температура эксплуатации	-60 °С
Гарантийный срок эксплуатации	12 месяцев
Средний срок эксплуатации	Не менее 25 лет
Специальное исполнение	Возможно изготовление любых нестандартных исполнений по техническому заданию заказчика

Габаритные размеры

Габаритные размеры РИЗУР-ВИП-3*
Ø	D, мм	d, мм	L, мм	F, мм
1/8 "	58	32	100	75
1/4 "	58	32	100	75
3/8"	58	32	120	75
1/2"	58	32	120	75
3/4"	58	32	120	75
1"	58	32	130	75
1 1/4"	73	48	140	95
1 1/2"	73	48	140	95
2"	92	65	150- 170	115

* Точные габаритные размеры запрашивайте при заказе у менеджеров ООО "НПО РИЗУР".

Размеры смотровых круглых боросиликатных стекол

Размеры (диаметр х толщина), в мм	Размер, видимый в оправе, в мм	Максимально допустимое давление, МПа	Наличие	Размеры (диаметр х толщина), в мм	Размер, видимый в оправе, в мм	Максимально допустимое давление, МПа	Наличие
40 x 10	30	4		100 x 25 *	80	4	в наличии
40 x 12	30	5		105 x 15	85	1,6
44 x 10	31	4		110 x 20	85	2,5
44 x 12	31	5		113 x 15	88	1
45 x 10 *	32	4	в наличии	115 x 15	90	1
45 x 12 *	32	5		120 x 10	95	0,4
50 x 10 *	35	2,5		120 x 15	95	1
50 x 12 *	35	4		120 x 18	95	1,6
55 x 6,5	40	0,6		125 x 15 *	100	1	в наличии
55 x 10	40	2,5		125 x 20 *	100	1,6
60 x 10 *	45	1,6		125 x 25 *	100	2,5
60 x 12 *	45	2,5		125 x 30	100	4	в наличии
60 x 15 *	45	4		130 x 15	105	1
60 x 20	45	9,5		135 x 15	110	0,8
63 x 10 *	48	1,6		135 x 25 *	110	2,5
63 x 12 *	48	2,5	в наличии	140 x 15	115	0,8
63 x 15 *	48	4		150 x 10	125	0,2
65 x 10	50	1,2		150 x 15	125	0,8
65 x 15	0	4	в наличии	150 x 20 *	125	1	в наличии
70 x 12	55	1,6		150 x 25 *	125	1,6
70 x 15	55	2,5		150 x 30 *	125	2,5	в наличии
75 x 12	60	1,6		160 x 20	135	1,2
80 x 10	65	1		170 x 15	145	0,5
80 x 12 *	65	1,6	в наличии	170 x 20	145	1
80 x 15 *	65	2,5		175 x 20	150	1
80 x 20 *	65	4	в наличии	175 x 25 *	150	1,6	в наличии
86 x 12	68	1		175 x 30 *	150	2,5	в наличии
90 x 10	70	0,8		200 x 20 *	175	0,8
92 x 10	72	0,8		200 x 25 *	175	1
94 x 12	74	1		200 x 30 *	175	1,6	в наличии
95 x 10	75	0,6		210 x 25	185	1
95 x 15	74	1,6		250 x 20	225	0,4
100 x 10	80	0,7		250 x 25 *	225	0,8
100 x 12	80	1		250 x 30 *	225	1
100 x 15 *	80	1,6	в наличии	265 x 30	240	0,8
100 x 20 *	80	2,5

* Размеры в соответствии с DIN 7080

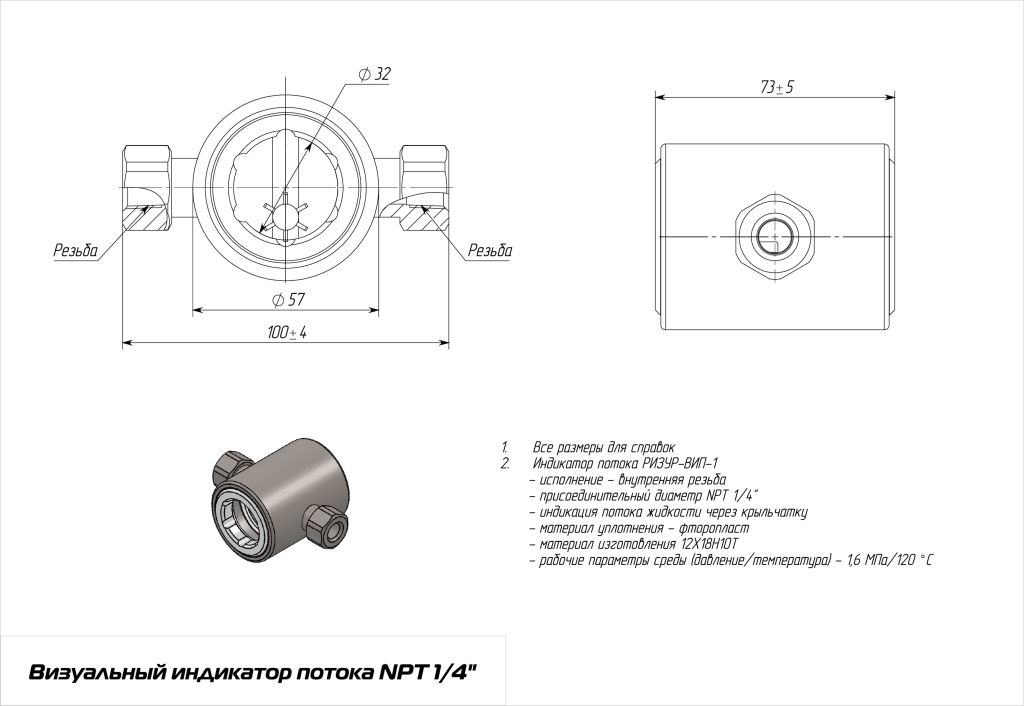

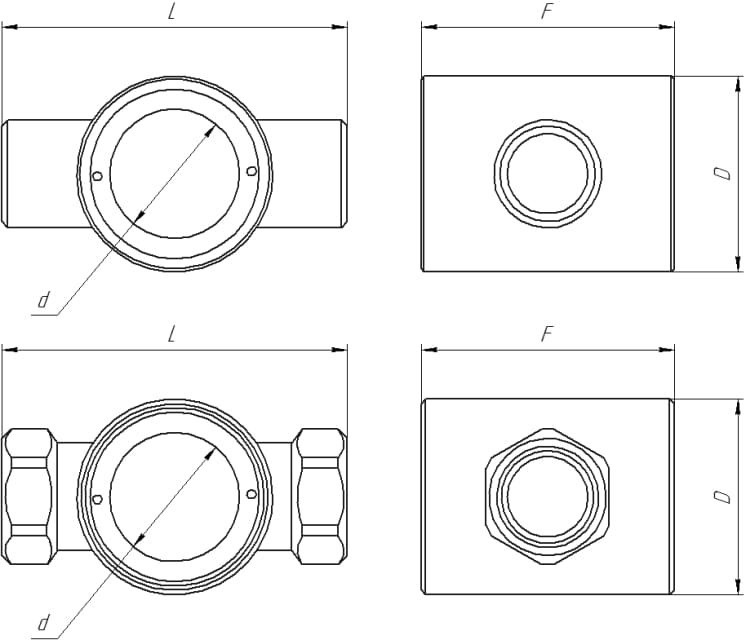

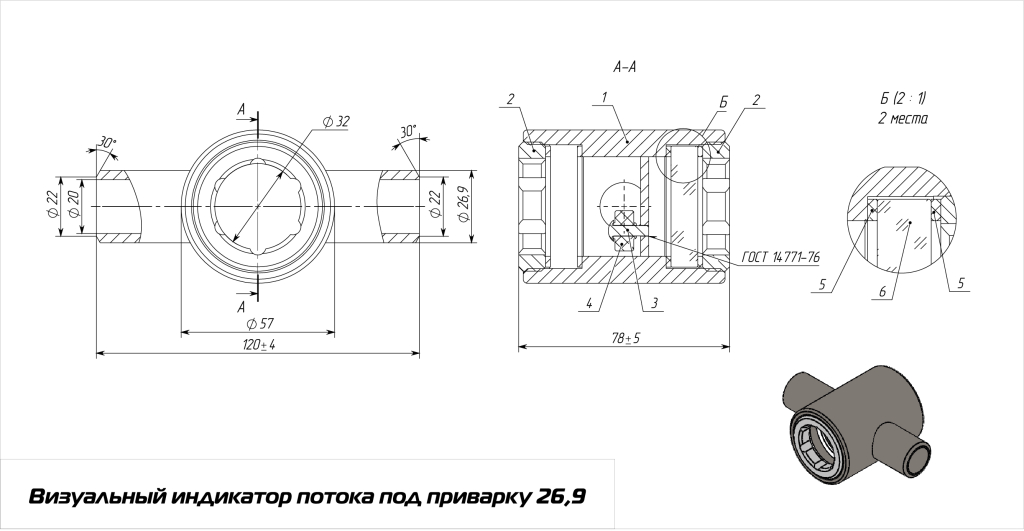

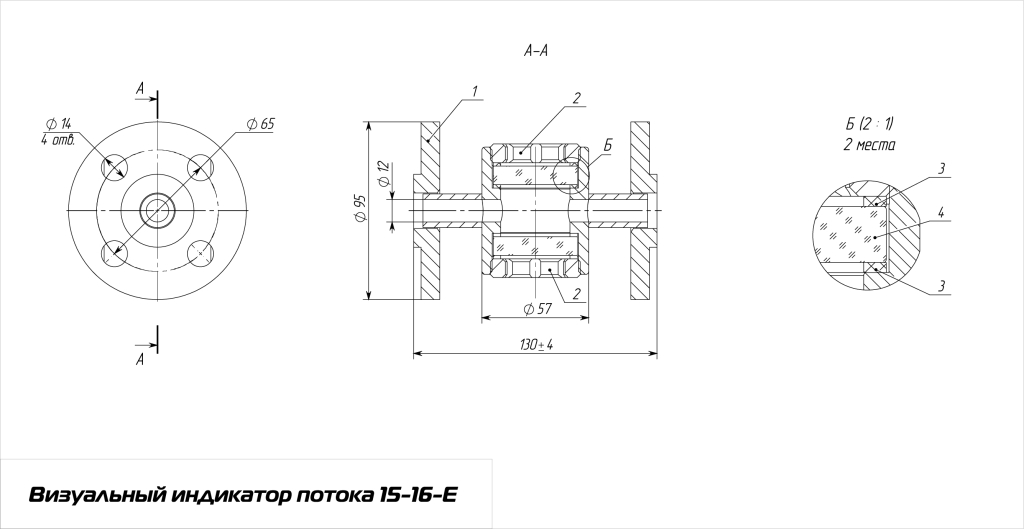

Чертежи
