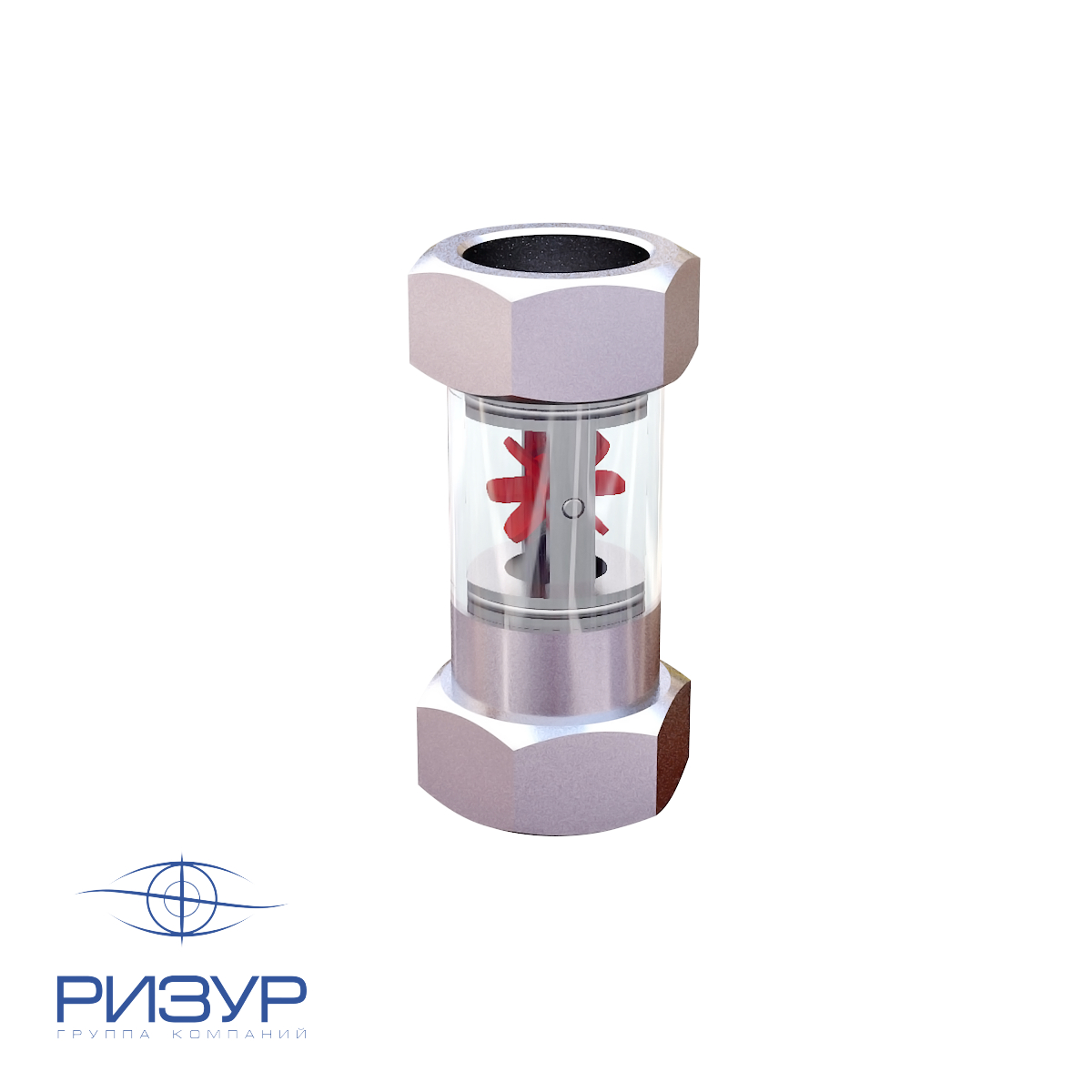

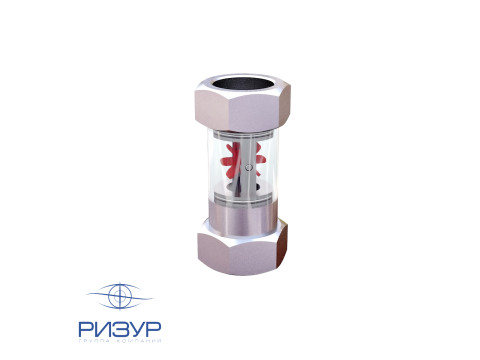

Визуальный индикатор потока РИЗУР-ВИП-5
- Цилиндрический корпус из нержавеющей или углеродистой стали
- Подключение резьбовое или под приварку
- Максимальное давление до 1,6 МПа
- Рабочая температура до +130 °C
- Смотровое окно из закаленного или боросиликатного стекла
- Опция крыльчатки и шариков для визуализации потока
- Герметичное уплотнение резиновым кольцом
- Возможность изготовления нестандартных исполнений по заказу
Индикаторы потока (смотровые стекла) серии РИЗУР-ВИП-5 имеют цилиндрический корпус и следующие варианты подключения к процессу: резьбовое (с внешней или внутренней резьбой) или под приварку. Индикаторы серии (смотровые стекла) РИЗУР-ВИП-5 могут быть оснащены крыльчаткой или смотровым окном. Максимальное давление для данных вариантов исполнения индикаторов потока — до 1,6 МПа.
Область применения и особенности конструкции
РИЗУР-ВИП-5 — индикатор потока (смотровое стекло) производства ООО "НПО РИЗУР" резьбового или приварного присоединения к процессу. Эксплуатируется на предприятиях и промышленных объектах — везде, где имеется необходимость визуального контроля. Данный вариант индикатора потока (смотрового стекла) изготавливается необходимого клиенту диаметра. Используется для работы с давлением до 1,6 МПа (при определенном диаметре) и температуре до + 130°C.
Визуальный индикатор потока (смотровое стекло) состоит из корпуса, изготовленного из следующих материалов:
- нержавеющей стали 12Х18Н10Т (аналог AISI 321),
- нержавеющей стали 08Х18Н10 (аналог AISI 304),
- углеродистой стали.

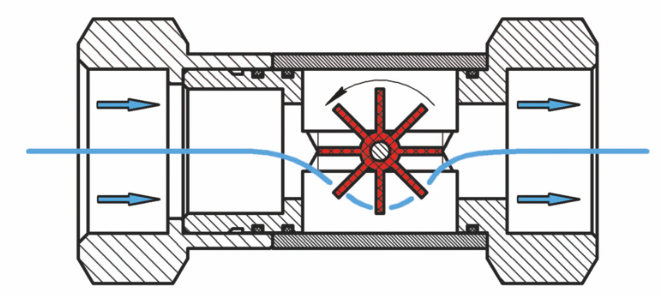

Данный индикатор (смотровое стекло) имеет цилиндрический корпус, оборудованный смотровым окном, через которое осуществляется наблюдение за потоком. При исследовании сред и составов, для улучшения видимости потока, приборы серии РИЗУР-ВИП-5 оснащается дополнительной опцией— крыльчаткой (ротором). Когда исследуемая среда проходит через поток, крыльчатка начинает вращаться. Благодаря чему возможно распознать потоки малой скорости и увидеть движение контролируемой среды на расстоянии.
В качестве уплотнителя в приборах используется кольцо резиновое (ГОСТ 9833-73). Данный материал делает прибор полностью герметичным.
Технические характеристики
| Корпус | Нержавеющая сталь 12Х18Н10Т (аналог AISI 321) Нержавеющая сталь 08Х18Н10 (аналог AISI 304) Углеродистая сталь |
| Смотровое окно | Закаленное стекло (+130 °С, 1,6 МПа) Боросиликатное стекло (+130 °С, 1,6 МПа) |
| Уплотнение | Резиновое кольцо |
| Диаметр условного прохода | 1/8” – 2” Ду 8 – 50 |
| Подключение к процессу | Под приварку Резьбовое |
| Максимальная температура процесса | до +130 °С |
| Максимальное давление | до 1,6 МПа |
| Крыльчатка | PTFE (+130°С) Пластик (+100°С) |
| Шарики | PTFE (+130°С) Пластик (+100°С) |
| Положение при монтаже | Любое |
| Направление потока | По стрелке |
| Минимальная температура эксплуатации | -60 °С |
| Гарантийный срок эксплуатации | 12 месяцев |
| Средний срок эксплуатации | Не менее 25 лет |
| Специальное исполнение | Возможно изготовление любых нестандартных исполнений по техническому заданию заказчика |

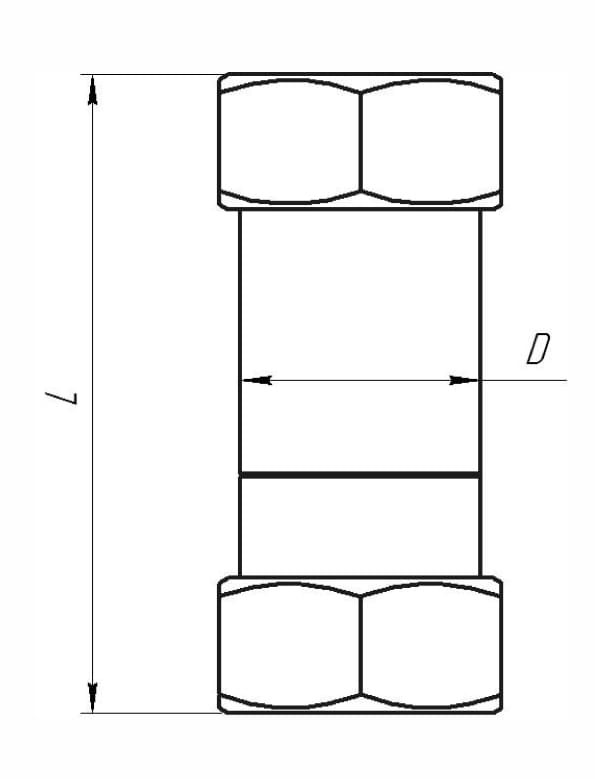

Габаритные размеры
| Габаритные размеры РИЗУР-ВИП-5 | |||
| Ø | D, мм | L, мм |
|
| 1/8 " | 40 | 80 | |
| 1/4 " | 40 | 80 | |
| 3/8" | 40 | 80 | |
| 1/2" | 40 | 80 | |
| 3/4" | 40 | 80 | |
| 1" | 40 | 80 | |
| 1 1/4" | 50 | 120 | |
| 1 1/2" | 50 | 120 | |
| 2" | 75 | 145 | |
