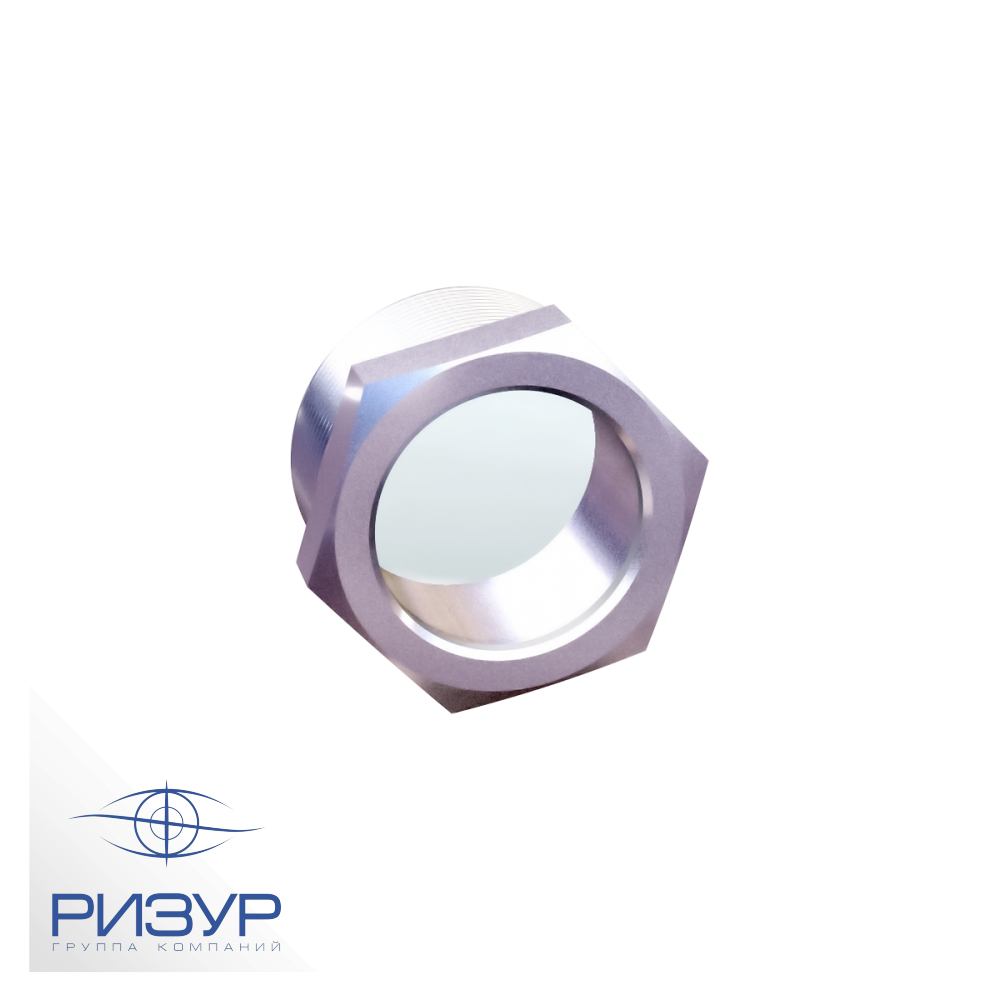

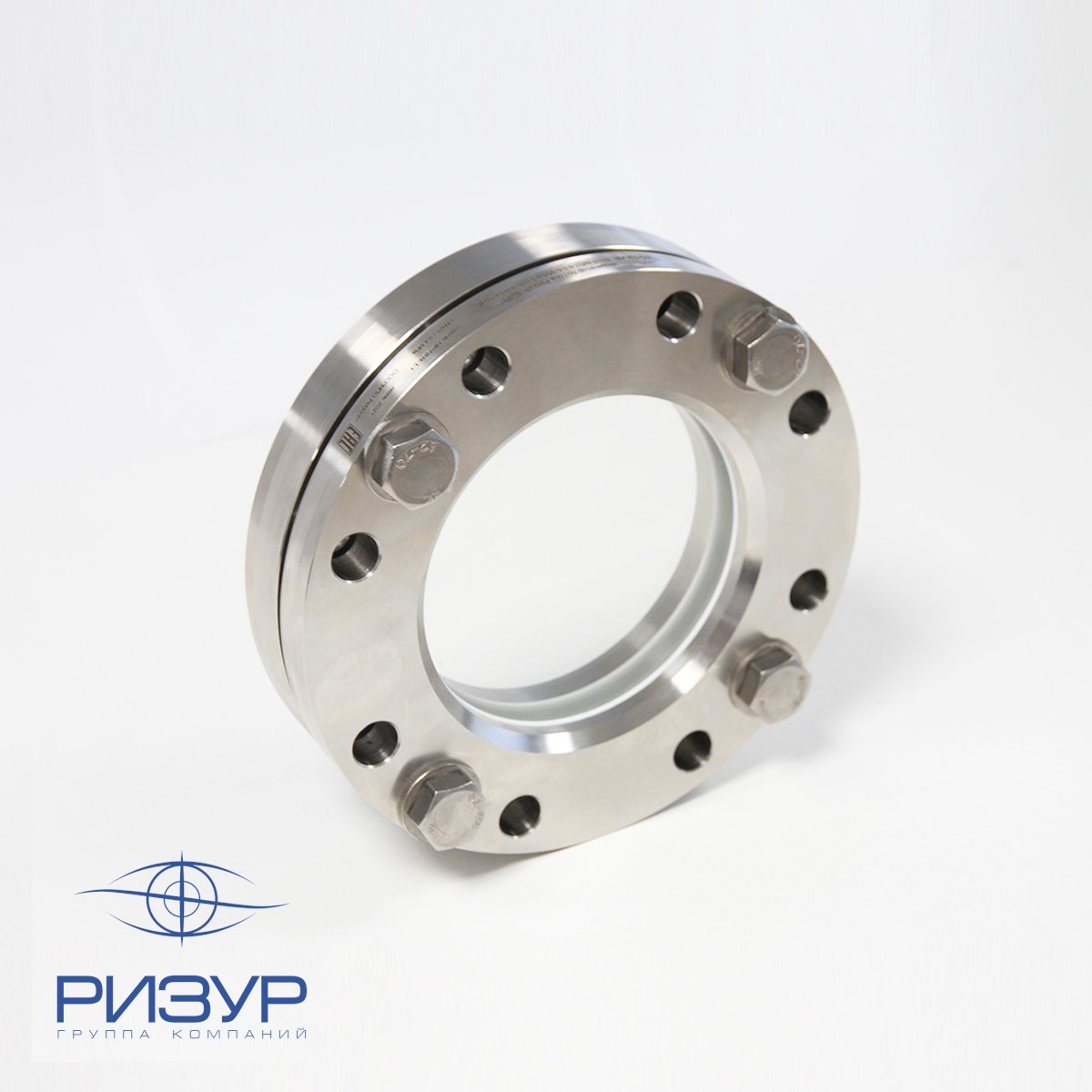

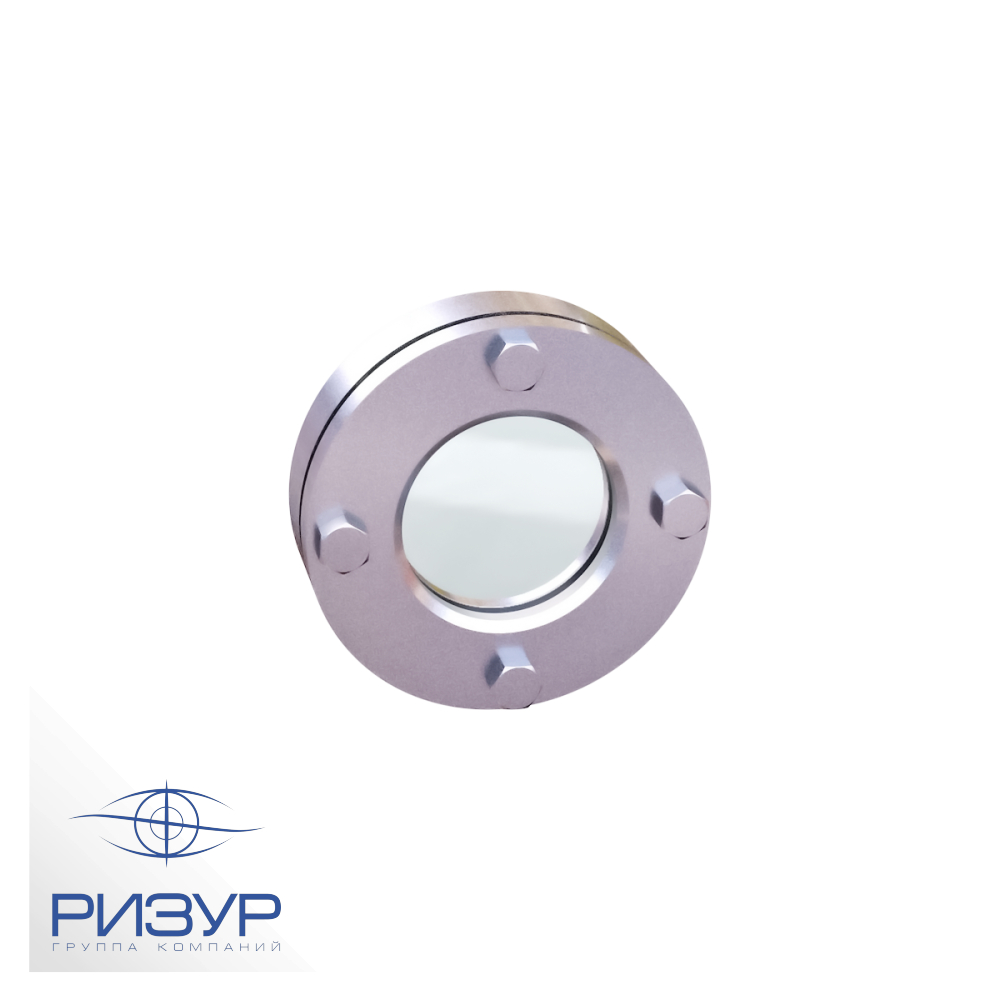

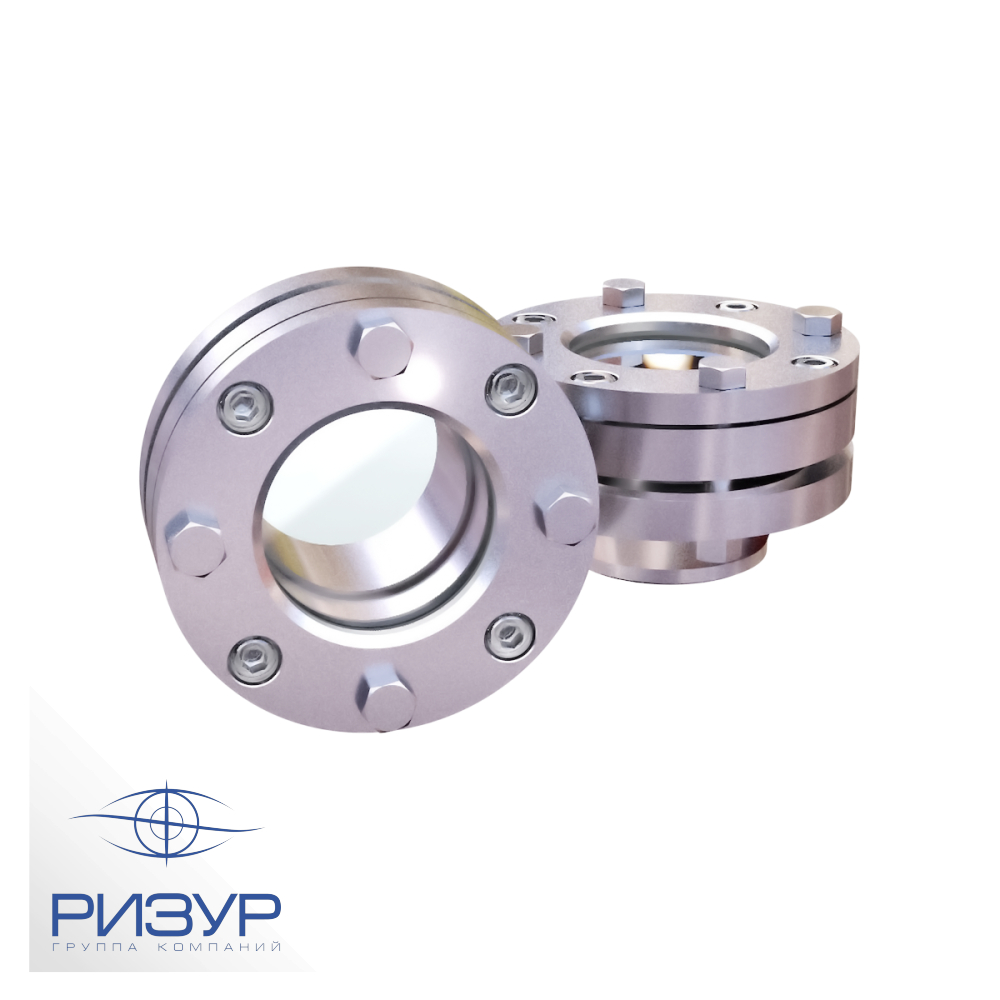

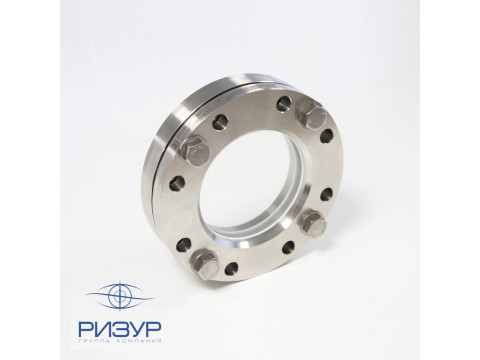

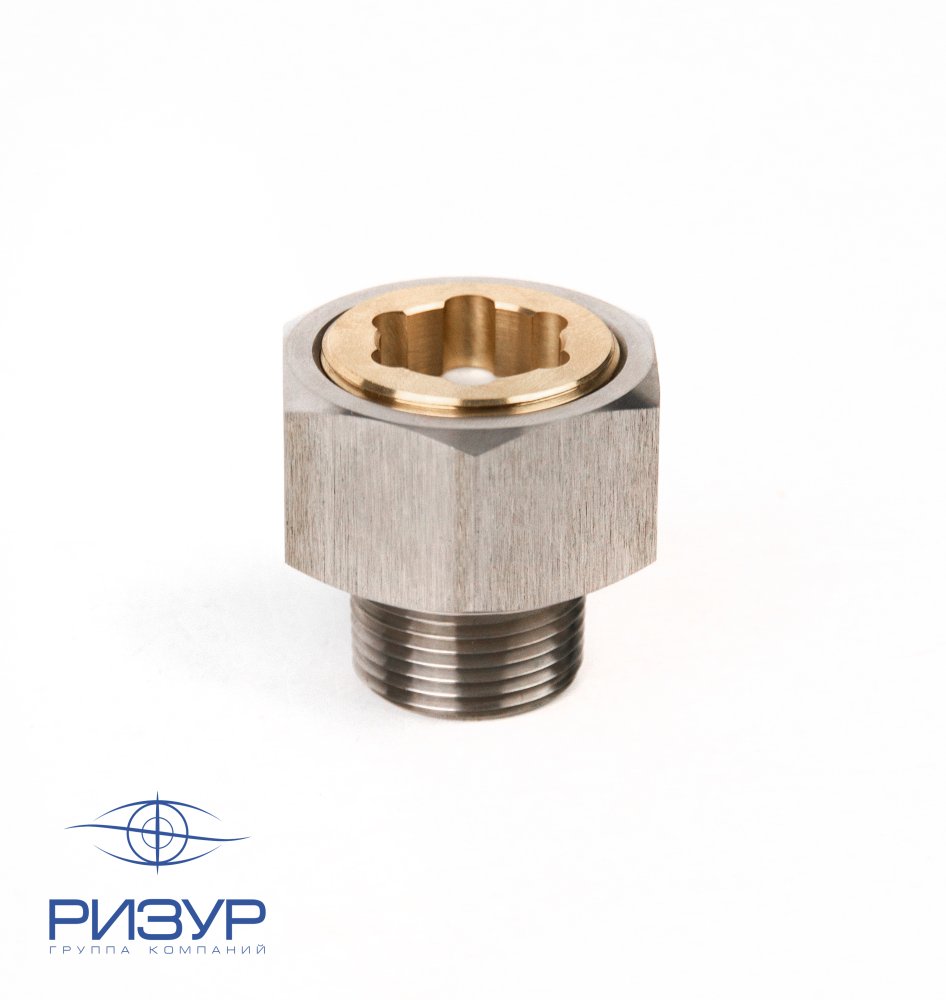

Визуальные индикаторы потока РИЗУР-ВИП-7 и РИЗУР-ВИП-8

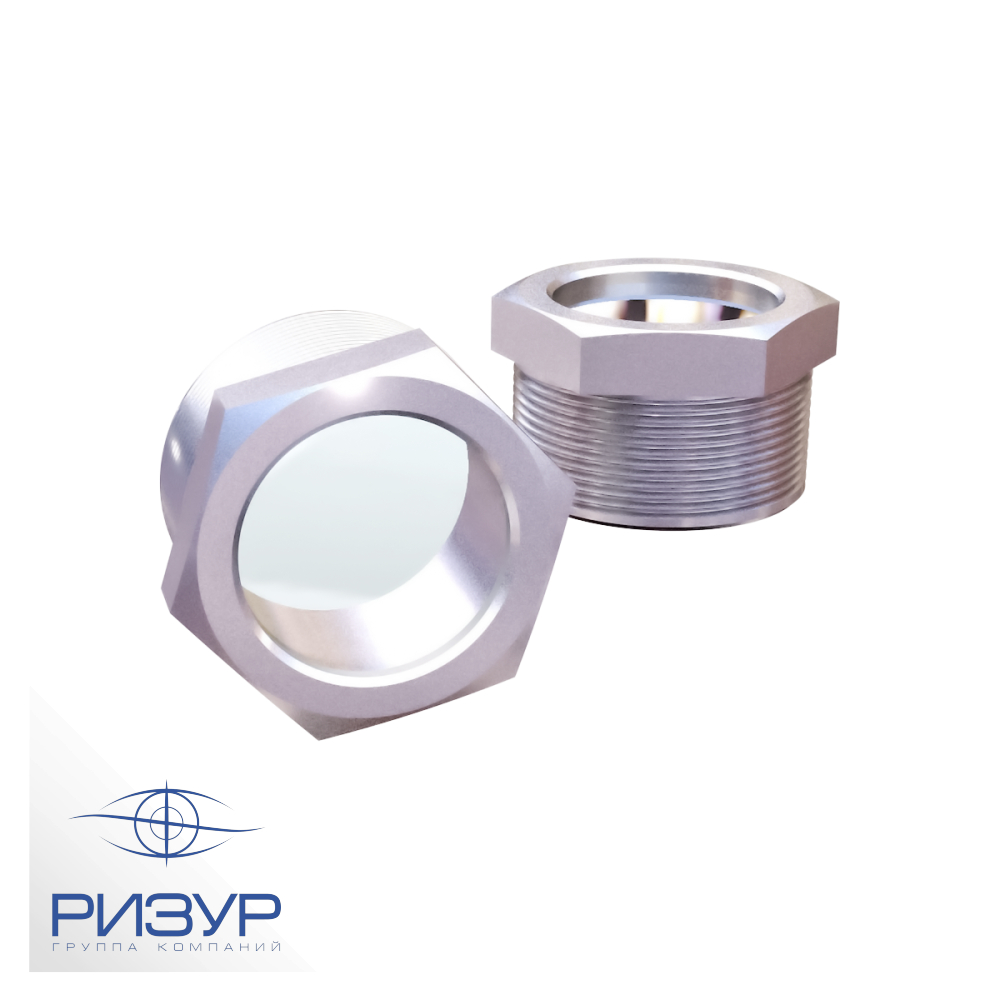

Визуальные индикаторы потока (смотровые стекла) серий РИЗУР-ВИП-7 и РИЗУР-ВИП-8 имеют следующие варианты подключения к процессу: фланцевое для РИЗУР-ВИП-7 и резьбовое для РИЗУР-ВИП-8. Данные смотровые стекла отличаются также формой.

Область применения и особенности конструкции

РИЗУР-ВИП-7 и РИЗУР-ВИП-8 производства ООО "НПО РИЗУР" применяются в емкостях и резервуарах в качестве смотровых стекол и используются, как визуальные индикаторы потока в трубопроводах для контроля и наблюдения за потоком, его скоростью, прозрачностью, цветом.

РИЗУР-ВИП-7 и РИЗУР-ВИП-8 широко эксплуатируются на предприятиях химической, нефтехимической, нефтегазовой, металлургической, судостроительной, машиностроительной, фармацевтической, косметической, пищевой и других отраслях промышленности. Визуальные индикаторы потока (смотровые стекла) РИЗУР-ВИП-7 и РИЗУР-ВИП-8 обеспечивают отчетливый просмотр перетекания жидкостей в таких устройствах, как трубопроводы, лабораторные смесители, биологические реакторы, резервуары обработки, гидравлические резервуары, закрытые емкости, насосы, редукторы, компрессоры, промышленное холодильное оборудование, лабораторные смесители, биологические реакторы и др.

Данные варианты визуальных индикаторов потока (смотровых стекол) изготавливаются необходимого клиенту диаметра и используются для работы с давлением до 12 МПа (РИЗУР-ВИП-8). Максимальная температура процесса составляет + 260 °C.

РИЗУР-ВИП-7 и РИЗУР-ВИП-8 состоят из смотрового окна и корпуса, изготовленного из следующих материалов:

• нержавеющей стали  08Х17Н13М2 (аналог AISI 316),

• нержавеющей стали 08Х18Н10 (аналог AISI 304),

• углеродистая сталь.

По индивидуальным требованиям заказчика возможна поставка визуальных индикаторов потока РИЗУР-ВИП-7 с ответными фланцами.

Технические характеристики

Корпус	Нержавеющей стали 03Х16Н15М3 (аналог AISI 316L) Нержавеющей стали 08Х18Н10 (аналог AISI 304) Углеродистая сталь
Смотровое окно	Кварцевое стекло Боросиликатное стекло
Уплотнение	PTFE NBR (бутадиен-нитрильный каучук) Витон Графит
Диаметр условного прохода	1/4” 1/2" 3/4"  1"  1 1/4" 1 1/2"  2"
Присоединение к процессу	Фланцевое, резьбовое
Температура процесса	-30 °С + 260 °С
Давление	0,3 МПа 0,6 Мпа 1 Мпа
Положение при монтаже	любое

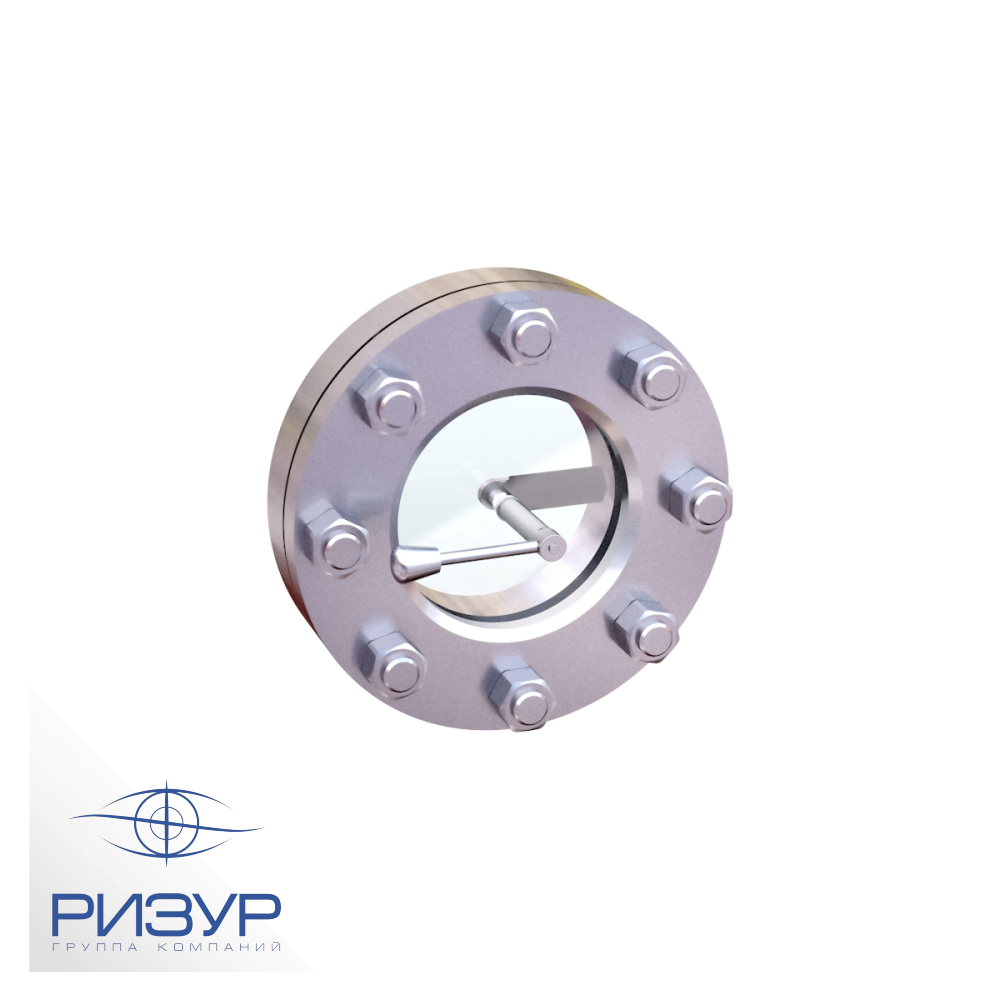

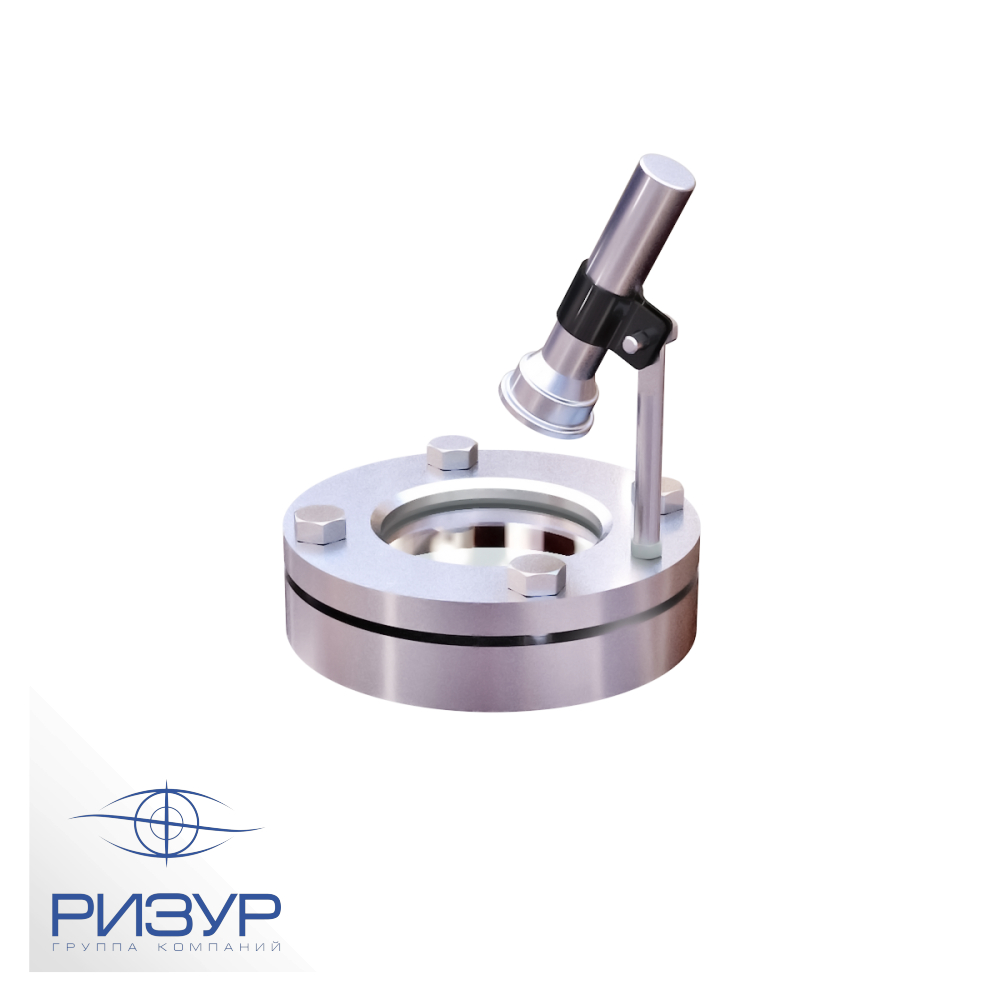

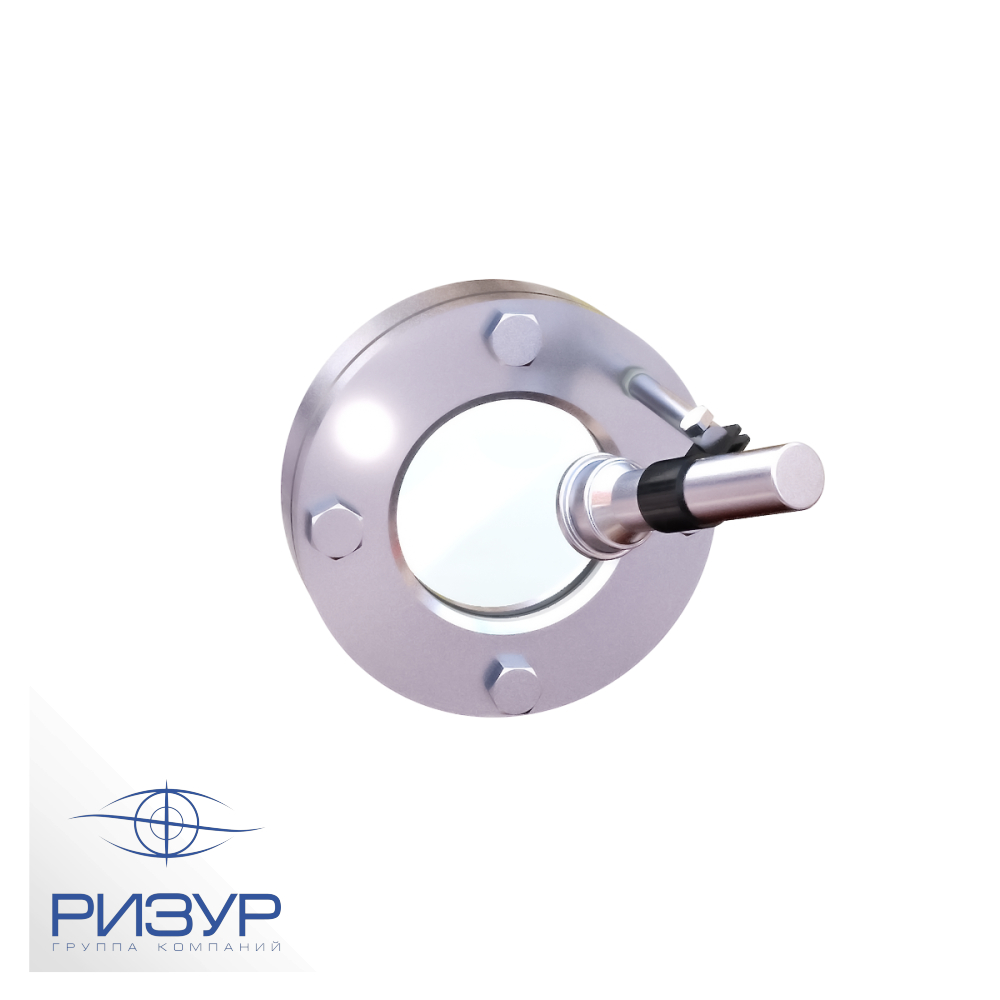

Опции	стеклоочиститель светодиодный фонарь
Гарантийный срок эксплуатации	12 месяцев
Средний срок эксплуатации	Не менее 25 лет

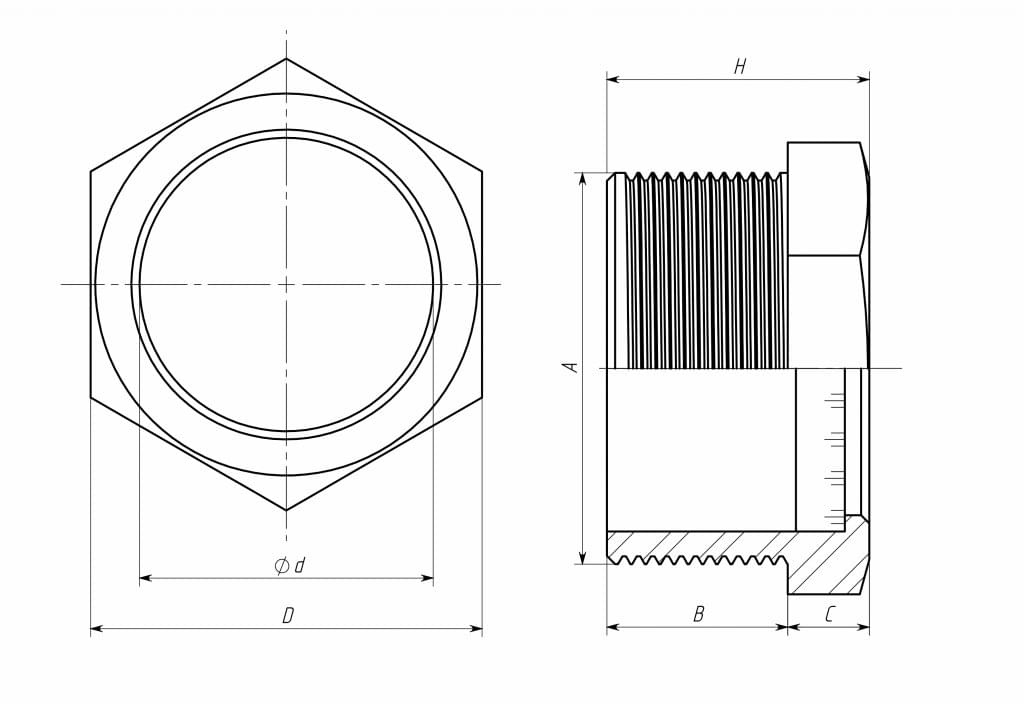

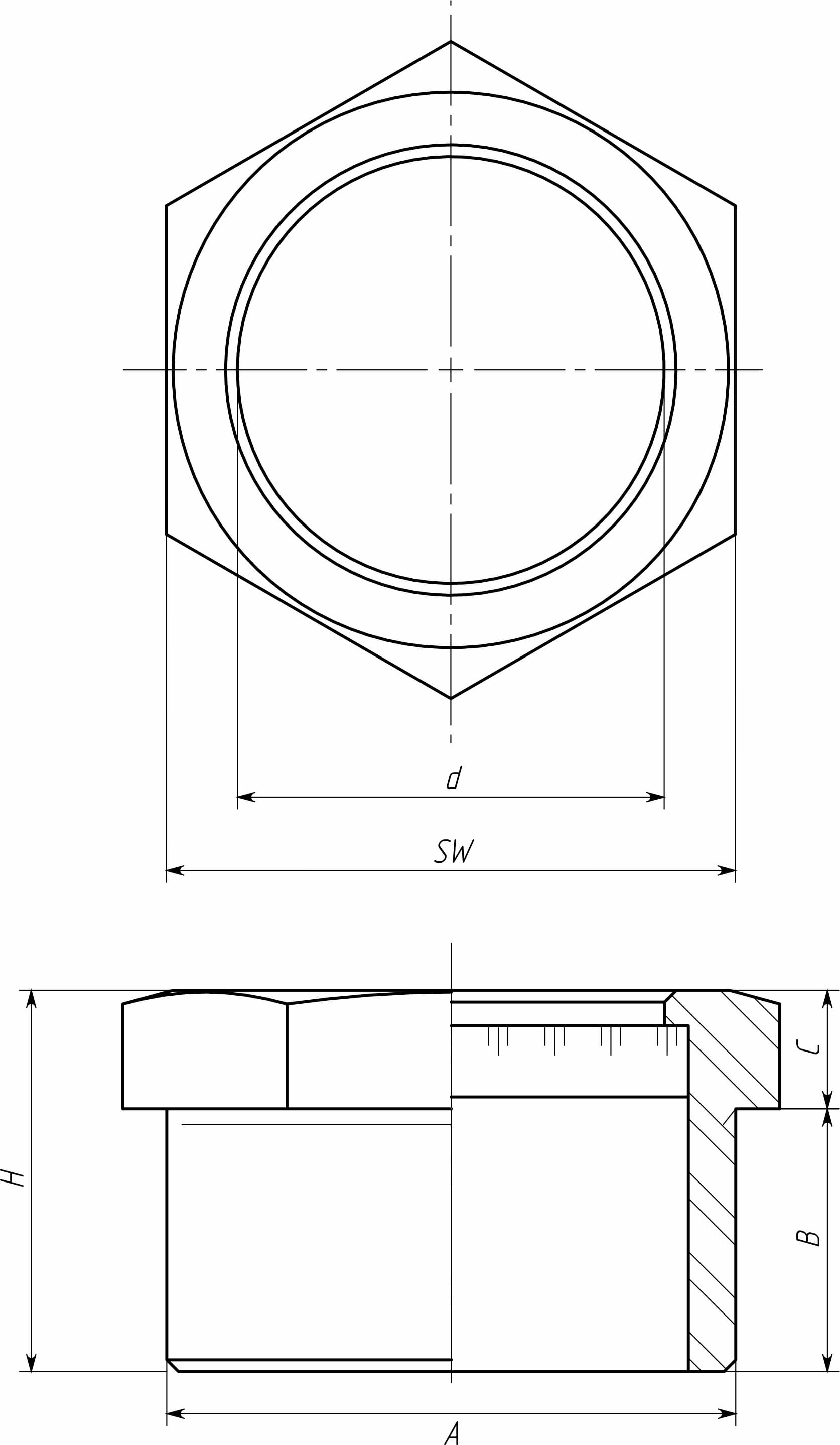

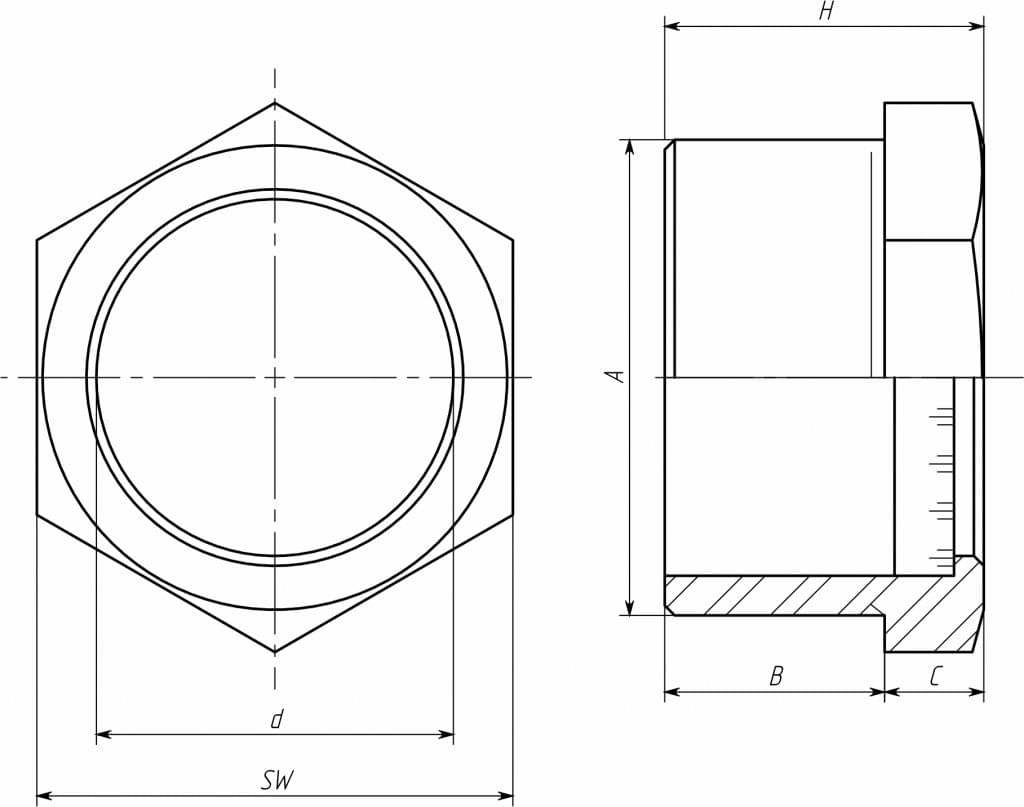

Габаритные размеры РИЗУР-ВИП-8 (приварное исполнение)

SW, мм	A	B	H	C	d
42	DN25	19	36	17	25
51	DN32	20	38	18	35
58	DN40	21	40	19	60
68	DN50	24	46	22	50
88	DN65	36	66	30	65
104	DN80	38	70	32	80
124	DN100	40	72	32	100

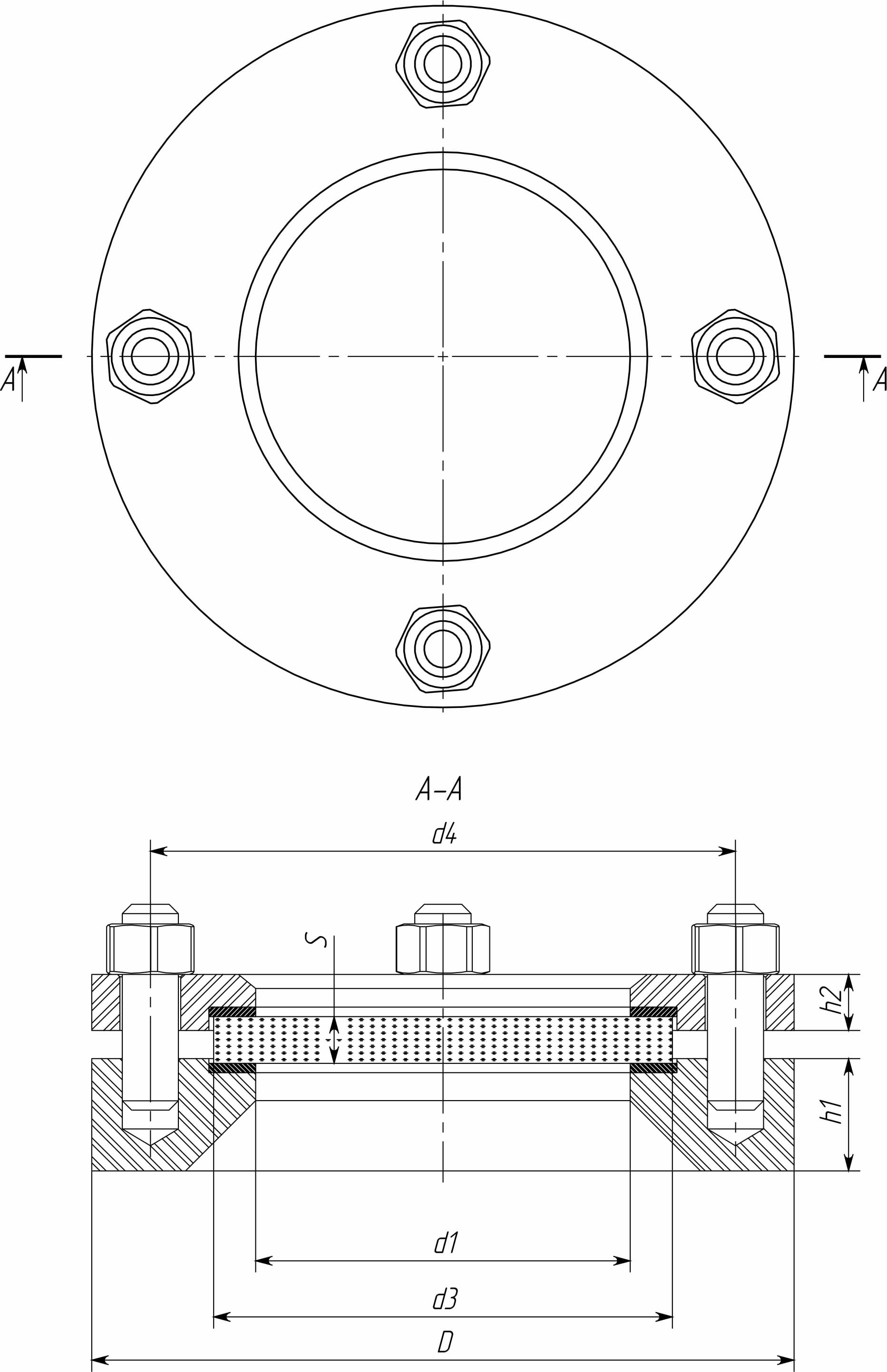

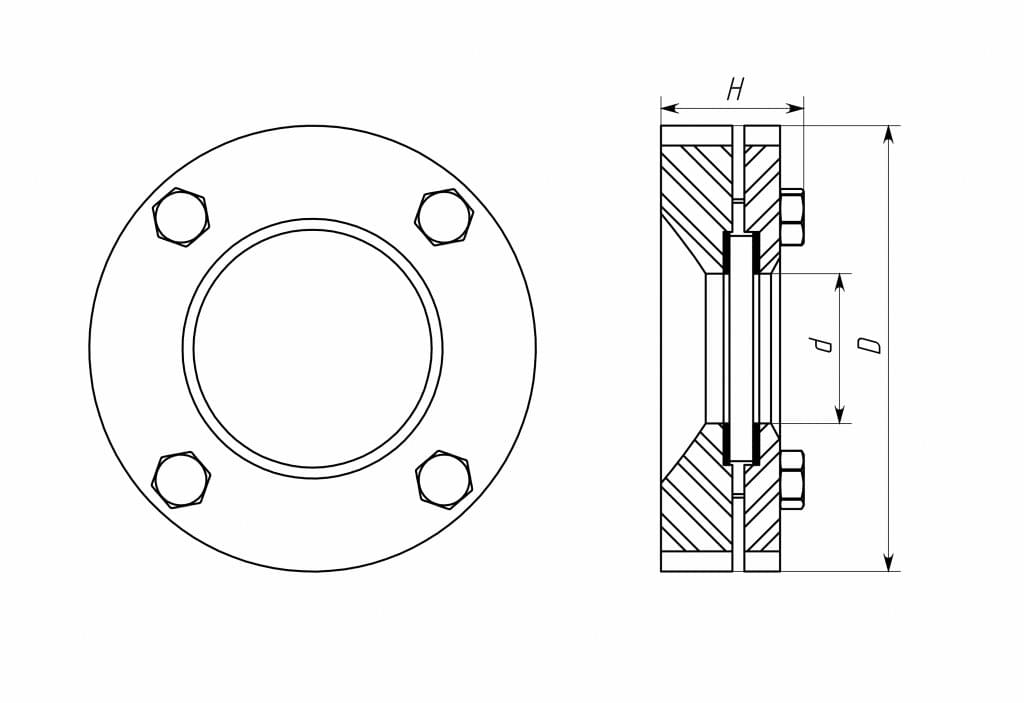

Габаритные размеры РИЗУР-ВИП-7 (смотровое стекло)

D	d1	d3	d4	S	h1	h2	Номи- нальный диаметр болтов или шпилек, кол-во (шт)
130	50	65	100	12	16	26	M12x4
160	80	95	130	15	20	28	M14x8
190	100	115	160	20	22	30	M16x8
215	125	140	185	22	24	32	M16x8
240	150	165	205	24	24	34	M16x8
290	200	215	265	25	28	36	M16x8

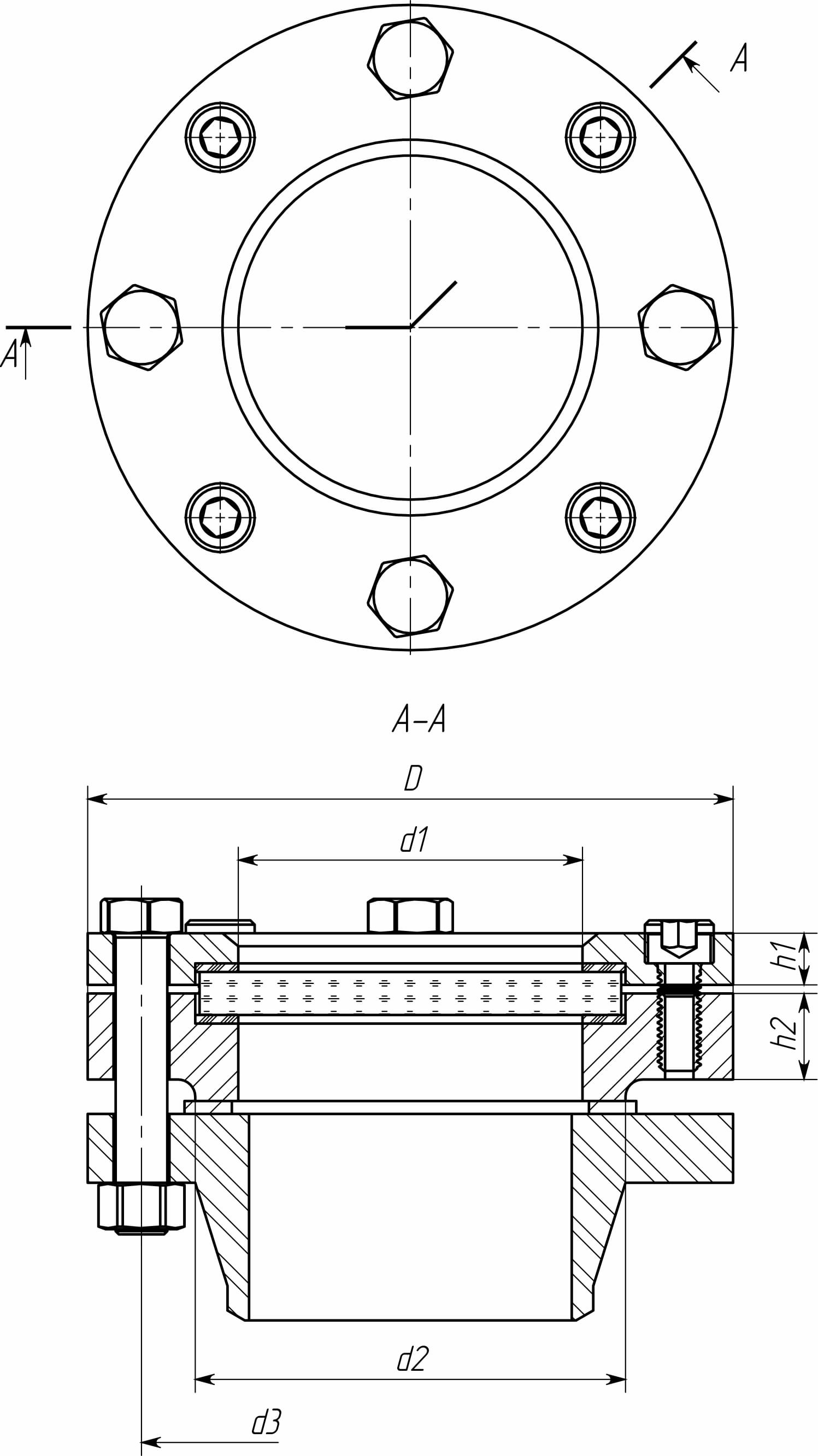

Габаритные размеры ВИП-7 (фланцевое исполнение)

DN	h, мм		D, мм	d1, мм	d2, мм	d3, мм	Номи- нальный диаметр болтов, кол-во (шт)
50	h1	14	130	50	65	100	М12х8
	h2	21
80	h1	16	165	80	108	135	М12х8
	h2	24
100	h1	18	190	100	128	160	М14х8
	h2	25
125	h1	18	215	125	156	185	М14х8
	h2	26
150	h1	20	240	150	175	205	М16х8
	h2	28
200	h1	24	290	200	215	255	М16х8
	h2	30



Размеры смотровых круглых боросиликатных стекол

Размеры (диаметр х толщина), в мм	Размер, видимый в оправе, в мм	Максимально допустимое давление, МПа	Наличие	Размеры (диаметр х толщина), в мм	Размер, видимый в оправе, в мм	Максимально допустимое давление, МПа	Наличие
40 x 10	30	4		100 x 25 *	80	4	в наличии
40 x 12	30	5		105 x 15	85	1,6
44 x 10	31	4		110 x 20	85	2,5
44 x 12	31	5		113 x 15	88	1
45 x 10 *	32	4	в наличии	115 x 15	90	1
45 x 12 *	32	5		120 x 10	95	0,4
50 x 10 *	35	2,5		120 x 15	95	1
50 x 12 *	35	4		120 x 18	95	1,6
55 x 6,5	40	0,6		125 x 15 *	100	1	в наличии
55 x 10	40	2,5		125 x 20 *	100	1,6
60 x 10 *	45	1,6		125 x 25 *	100	2,5
60 x 12 *	45	2,5		125 x 30	100	4	в наличии
60 x 15 *	45	4		130 x 15	105	1
60 x 20	45	9,5		135 x 15	110	0,8
63 x 10 *	48	1,6		135 x 25 *	110	2,5
63 x 12 *	48	2,5	в наличии	140 x 15	115	0,8
63 x 15 *	48	4		150 x 10	125	0,2
65 x 10	50	1,2		150 x 15	125	0,8
65 x 15	0	4	в наличии	150 x 20 *	125	1	в наличии
70 x 12	55	1,6		150 x 25 *	125	1,6
70 x 15	55	2,5		150 x 30 *	125	2,5	в наличии
75 x 12	60	1,6		160 x 20	135	1,2
80 x 10	65	1		170 x 15	145	0,5
80 x 12 *	65	1,6	в наличии	170 x 20	145	1
80 x 15 *	65	2,5		175 x 20	150	1
80 x 20 *	65	4	в наличии	175 x 25 *	150	1,6	в наличии
86 x 12	68	1		175 x 30 *	150	2,5	в наличии
90 x 10	70	0,8		200 x 20 *	175	0,8
92 x 10	72	0,8		200 x 25 *	175	1
94 x 12	74	1		200 x 30 *	175	1,6	в наличии
95 x 10	75	0,6		210 x 25	185	1
95 x 15	74	1,6		250 x 20	225	0,4
100 x 10	80	0,7		250 x 25 *	225	0,8
100 x 12	80	1		250 x 30 *	225	1
100 x 15 *	80	1,6	в наличии	265 x 30	240	0,8
100 x 20 *	80	2,5



* Размеры в соответствии с DIN 7080

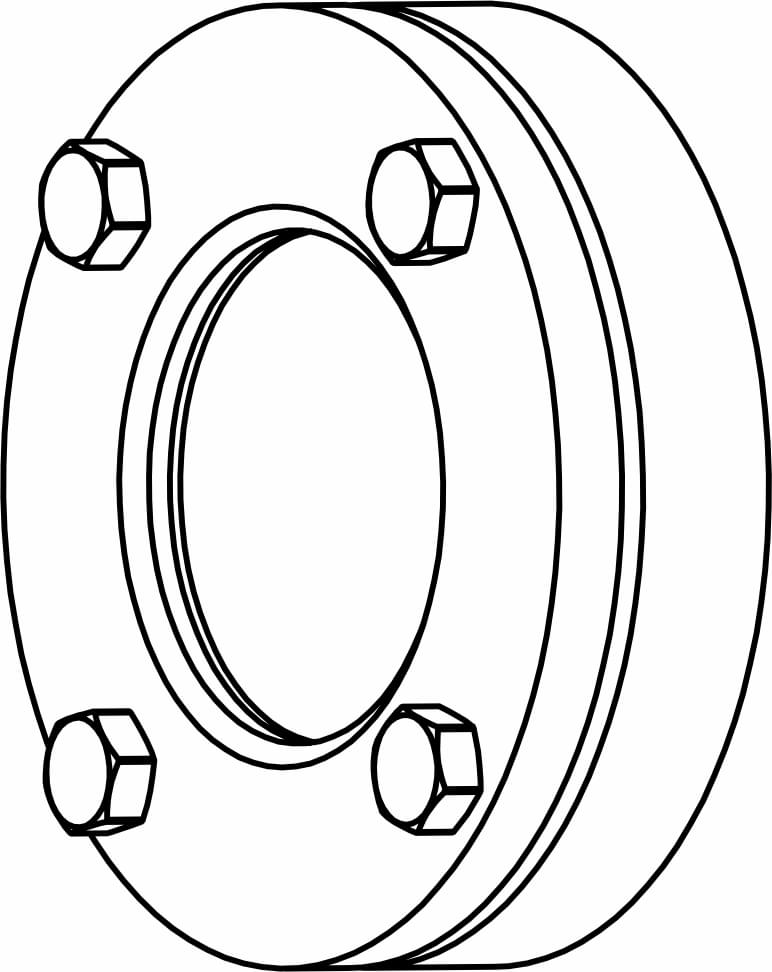

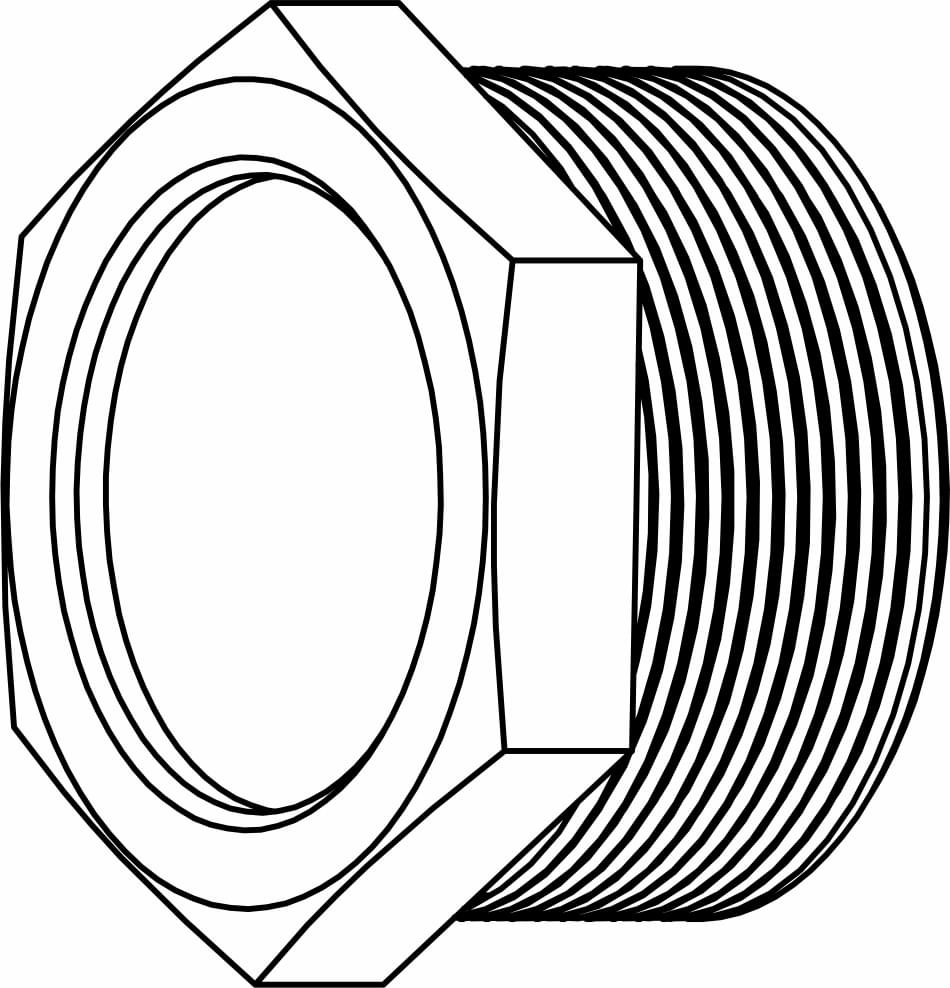

Чертежи
