Смотровой фонарь / индикатор потока РИЗУР-ВИП
- Изготовление по индивидуальным техническим требованиям
- Поддержка сложных форм и размеров (угловые, тройниковые, изогнутые)
- Рабочая температура до +500 °С
- Максимальное рабочее давление до 16 МПа
- Использование разнообразных материалов корпуса, включая нержавеющую сталь и латунь
- Возможность оснащения светодиодной подсветкой и электронным датчиком потока
- Диапазон диаметров от Ду 15 до Ду 200 и более по согласованию
- Подключение по стандартам ГОСТ, DIN, ASNI
Возможно изготовление нестандартных вариантов визуальных индикаторов потока серии РИЗУР-ВИП. Специальные исполнения смотровых фонарей — это нетиповые модели приборов, произведенные по техническим требованиям или чертежам заказчика.
Область применения и особенности конструкции
Специальные исполнения визуальных индикаторов потока (смотровых стекол) жидкости и газа РИЗУР-ВИП производства ООО "НПО РИЗУР" имеют стандартные варианты подключения к процессу: фланцевое, резьбовое, под приварку. Однако технические характеристики и конфигурации таких смотровых фонарей являются нетиповыми, разработанными для эксплуатации в особых условиях.

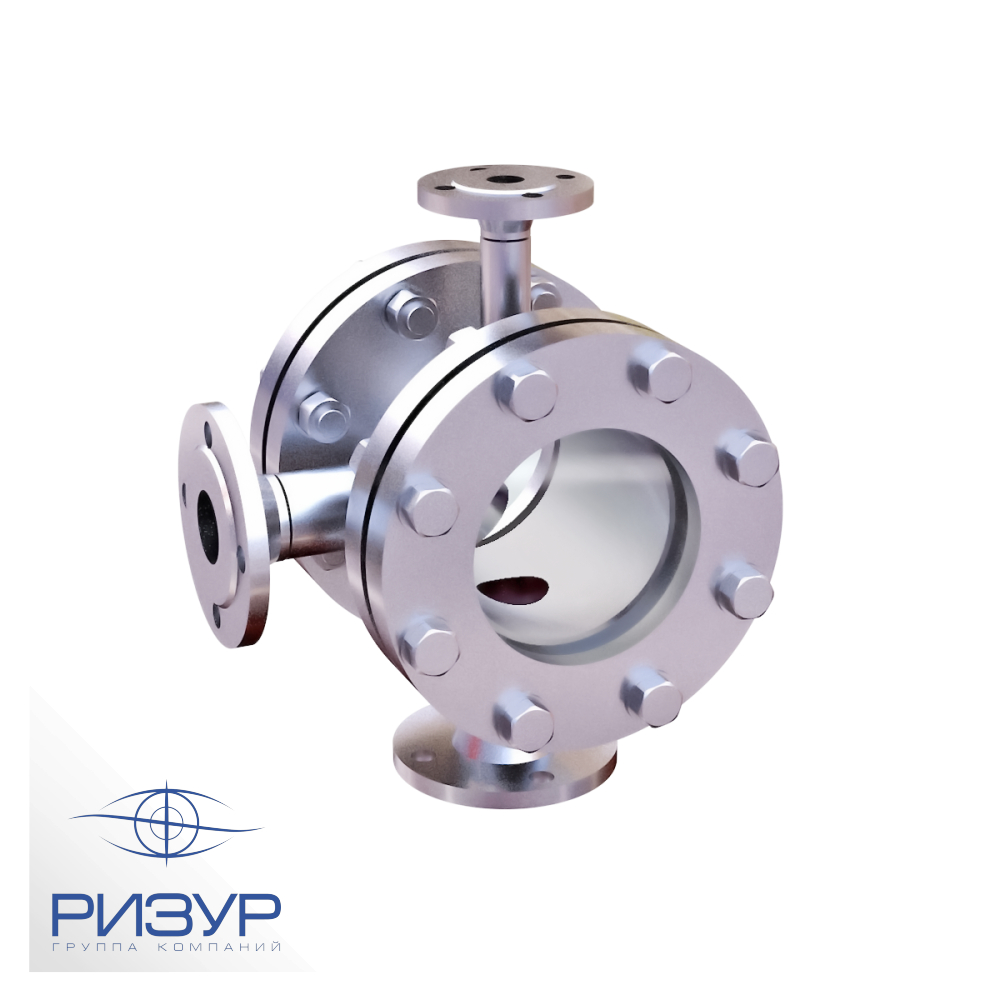

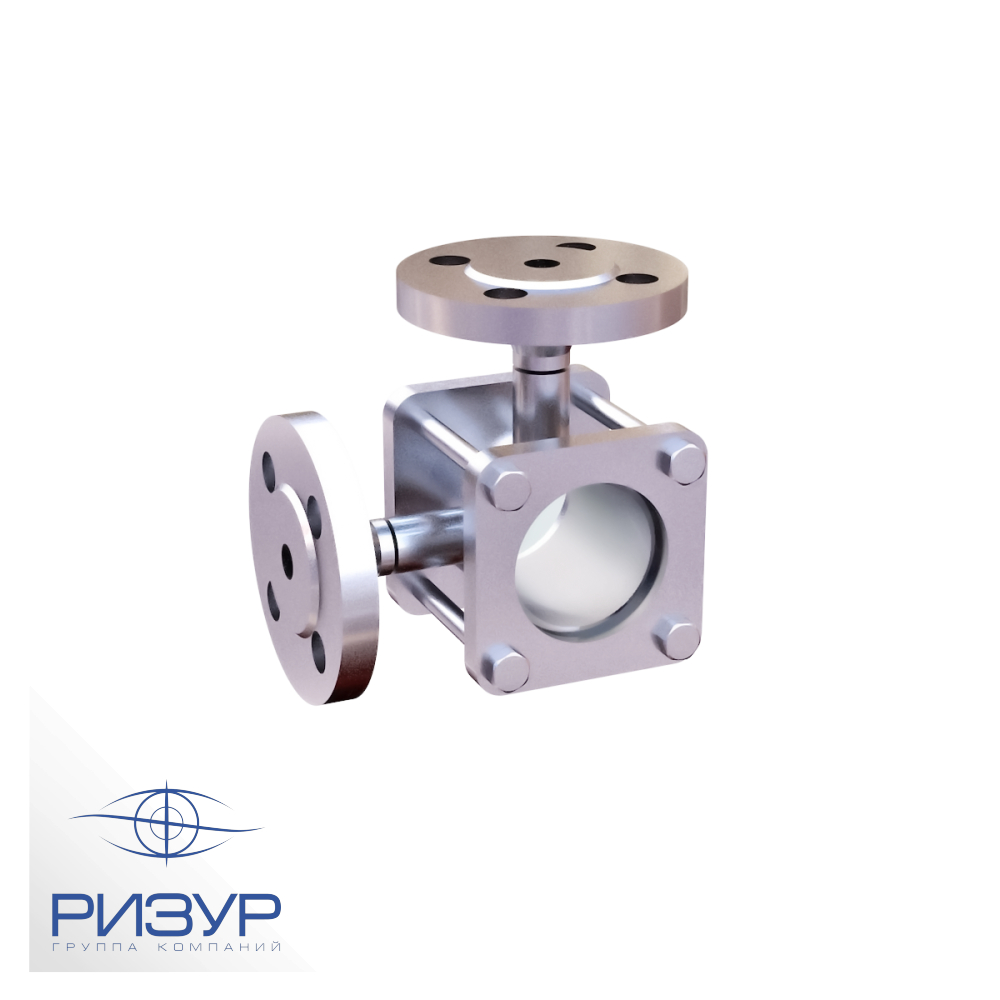

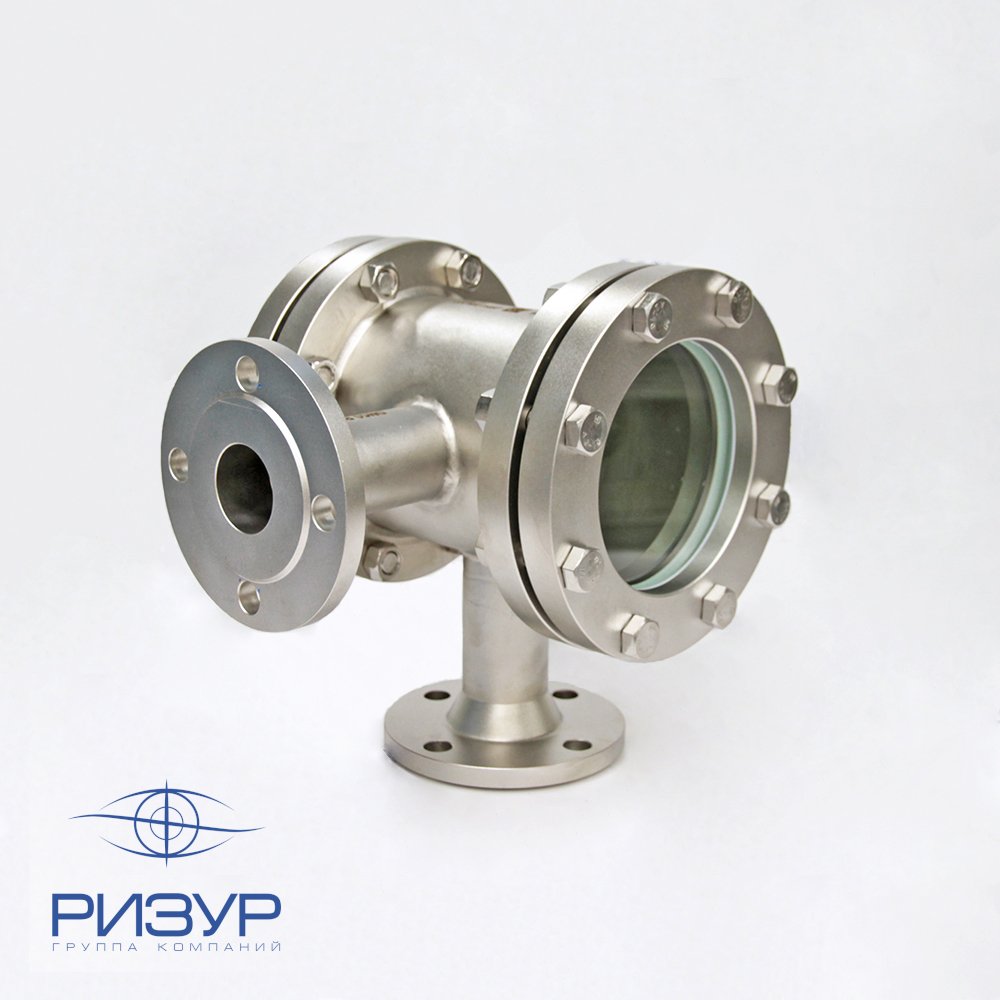

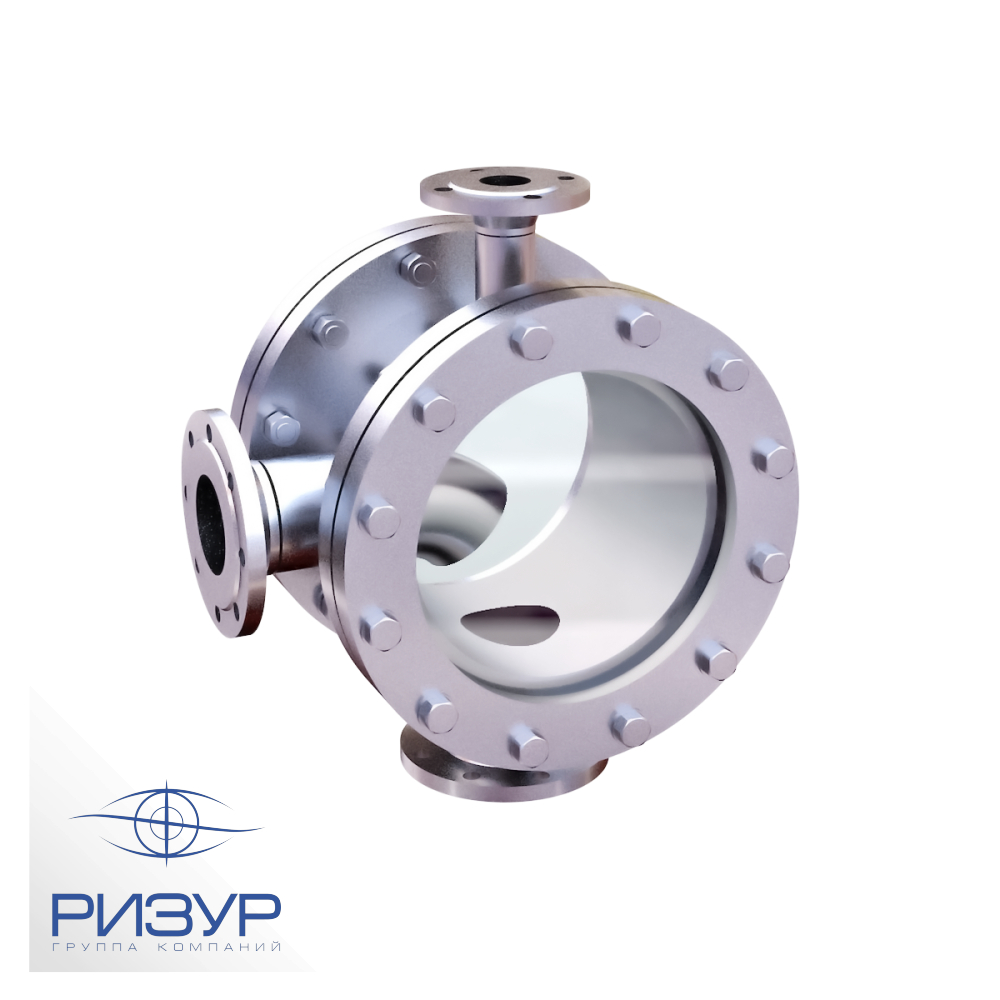

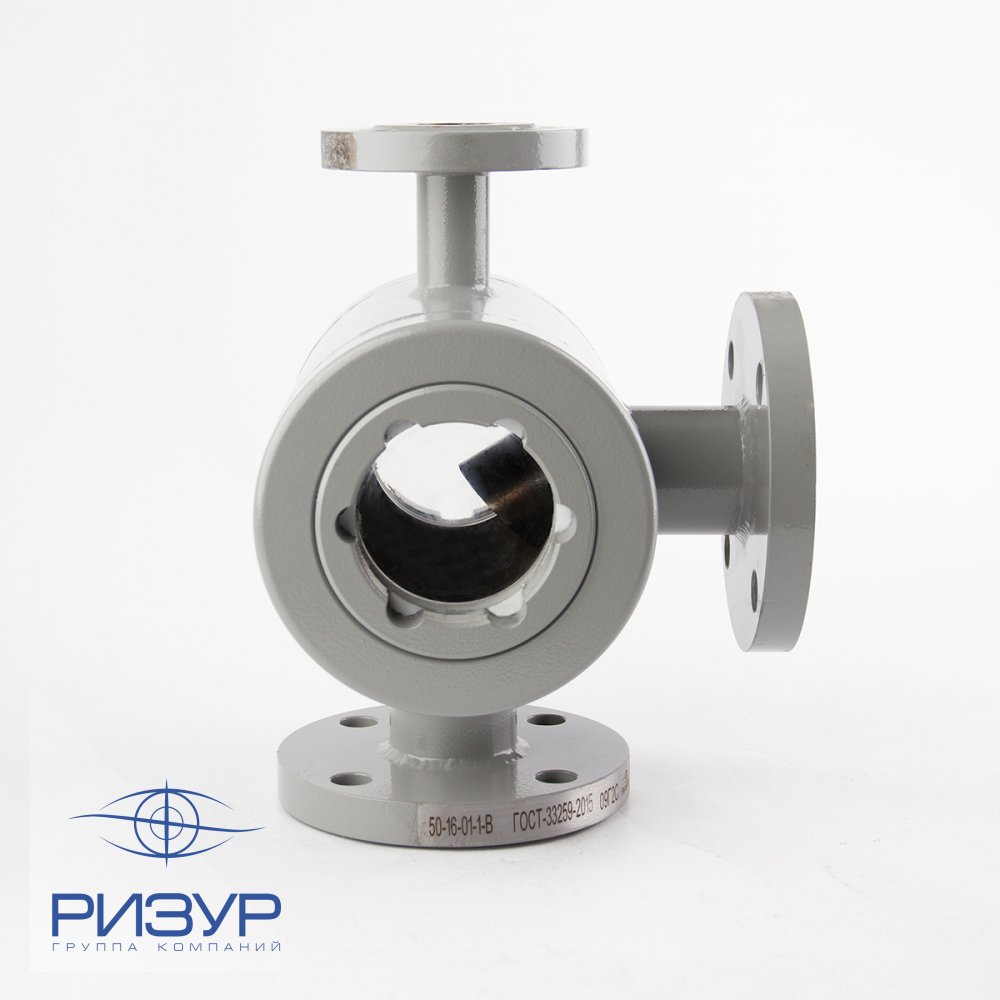

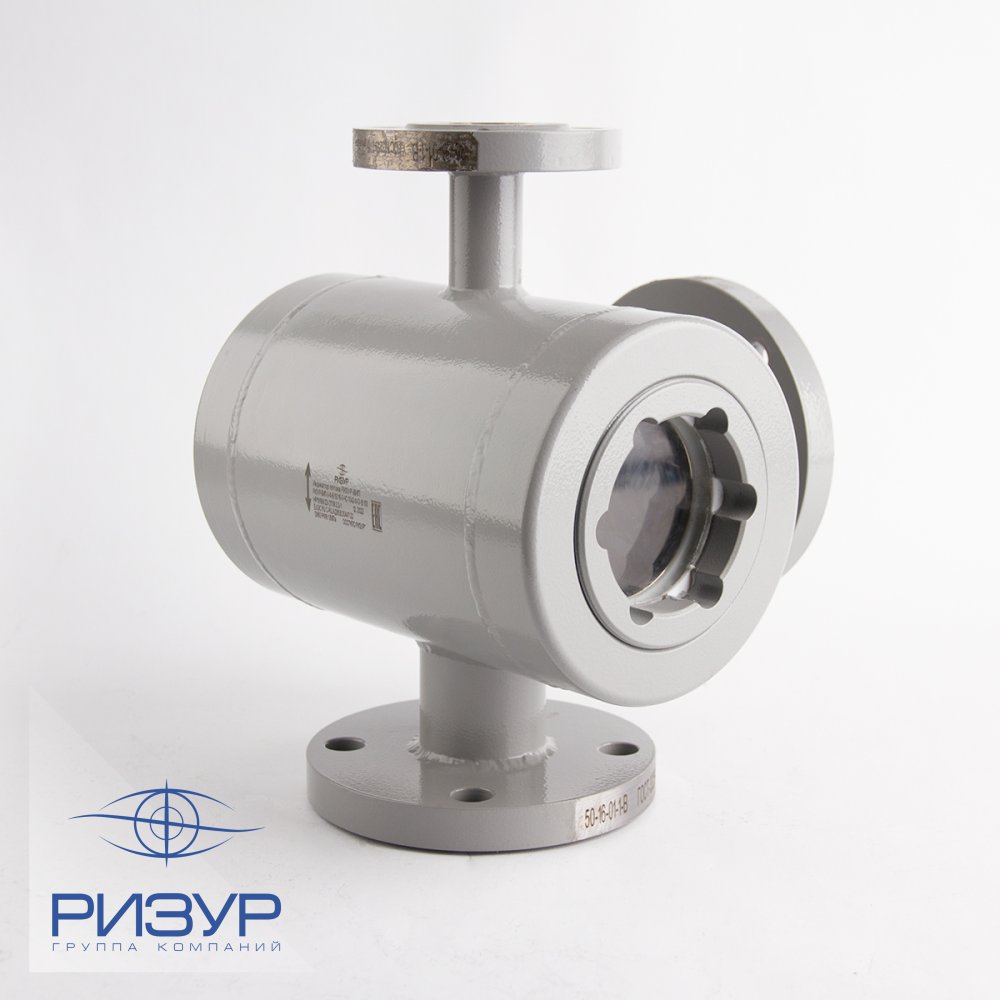

Возможно изготовление индикаторов потока РИЗУР-ВИП любых размеров и форм для систем сложной конфигурации:
- угловые,
- тройниковые,
- с изогнутыми патрубками,
- предельно малых размеров, крупногабаритные и т.д.
С помощью смотровых фонарей (смотровых стекол) РИЗУР-ВИП нестандартного исполнения возможно осуществлять контроль и наблюдение за рабочей средой при температуре потока до +500 °С.
Визуальные индикаторы потока РИЗУР-ВИП в специальном исполнении в зависимости от температуры использования и диаметра условного прохода могут иметь рабочее давление 6,3 МПа, 10 МПа, 16 МПа.
Отдельные модели смотровых стекол серии РИЗУР-ВИП в общепромышленном исполнении предполагают оснащение корпуса светодиодным индикатором и электронным датчиком потока с выходным сигналом.
ООО "НПО РИЗУР" проектирует и изготавливает индикаторы потока любых нестандартных конфигураций в соответствии с техническим заданием заказчика.
Технические характеристики
| Корпус | Нержавеющая сталь 03Х16Н15М3 (аналог AISI 316L) Нержавеющая сталь 08Х17Н13М2 (аналог AISI 316) Нержавеющая сталь 08Х18Н10 (аналог AISI 304) Латунь Углеродистая сталь Нестандартные материалы |
| Смотровое окно | Боросиликатное стекло (+280 °С, 9,5 МПа) Кварцевое стекло (+280 °С, 9,5 МПа) |
| Уплотнение | Паронит (+280 °С) Фторопласт (+260 °С) |
| Диаметр условного прохода | Ду 15 - Ду 200 Ду 250 и более по согласованию с изготовителем |
| Подключение к процессу | Под приварку Резьбовое Фланцевое по ГОСТ, DIN, ASNI |
| Максимальная температура процесса | +280 °С (по согласованию с изготовителем) |
| Максимальное давление | 9,5 МПа (по спец. заказу) |
| Материал изготовления шариков/крыльчатки/заслонки | PEEK (+250°С) Нержавеющая сталь 08Х17Н13М2 (аналог SS316L) ПA-6 (+100°С) |
| Направление потока | По стрелке |
| Опции | Шкала Подсветка смотрового окна Электронный датчик потока с выходным сигналом Светодиодный индикатор |
| Гарантийный срок эксплуатации | 12 месяцев |
