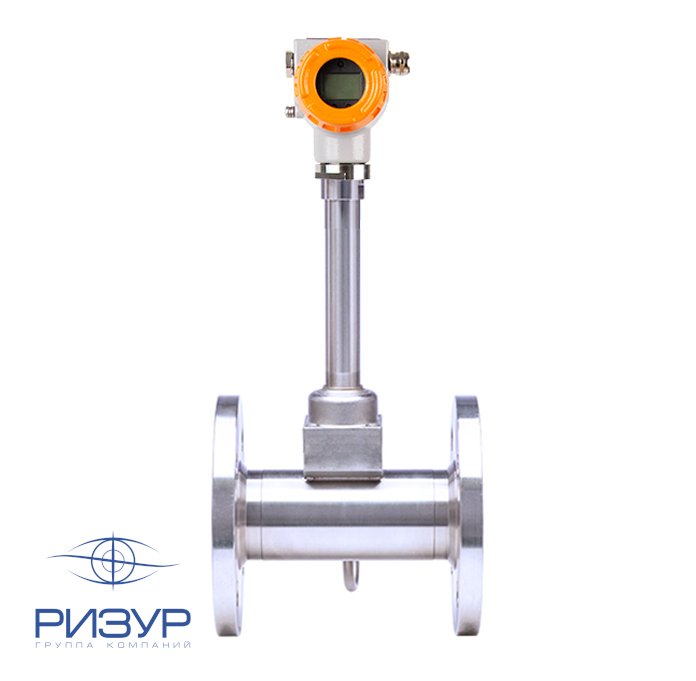

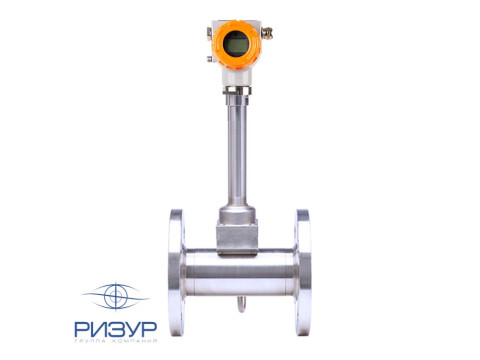

Вихревые расходомеры РИЗУР-ВР8000
- Высокая точность измерения расхода — класс точности менее 1%
- Устойчивость к высоким температурам и давлениям
- Корпус из нержавеющей стали для долговечности и коррозионной стойкости
- Поддержка измерения массового и объемного расхода
- Компактный и легкий дизайн с простой установкой и обслуживанием
- Встроенные функции самодиагностики для быстрого выявления неисправностей
- Поддержка цифровых интерфейсов и протоколов (HART, Modbus, RS485)
- Взрывозащищенное исполнение и класс пылевлагозащиты IP65/IP68
РИЗУР-ВР8000 - вихревой расходомер предназначен для измерения расхода жидкости и газа. Принцип работы основан на измерении частоты образования вихрей при прохождении среды через обтекаемое тело (препятствие). Основываясь теорией Кармана, зная частоту с которой образуются вихри, расстояния от обтекаемого тела до улавливающего датчика и зная проходной диаметр можно определить объемный расход с высокой точностью. Для исполнения с датчиком давления расходомер может определять массовый расход зная заданные параметры плотности среды.
Вихревой расходомер широко используется в нефтяной, химической, легкой промышленности, а также в электроэнергетике, теплоэнергетике и других отраслях.
Особенности
- Вихревой расходомер обеспечивает класс точности измерений менее 1%. Это позволяет применять данное устройство для надежного измерения расхода жидкости и газа в критически важных системах или узлах учета или контроля технологических процессов.
- Особенности конструкции данного расходомера позволяют применять его при воздействии высоких температур, давления и в агрессивных средах. Электронный блок прибора надежно защищен от непосредственного контакта с процессом.
- Вихревой расходомер отличается прочной конструкцией и изготовлен из высококачественных нержавеющих сплавов. Это обеспечивает долговечность даже в суровых условиях эксплуатации и продлевает срок службы изделия.
- Расходомер отличается простотой установки и обслуживания, а также удобными для пользователя функциями, такими как компактный размер, легкая конструкция и легкодоступные компоненты. Он также предлагает возможности самодиагностики для облегчения устранения неполадок.
- Вихревой расходомер можно интегрировать в цифровые системы связи, что позволяет осуществлять удаленный мониторинг и управление. Он поддерживает различные протоколы, такие как HART, Modbus, обеспечивая полную совместимость с существующими системами.
Технические характеристики
| Измеряемая среда | Жидкость (вода, спирты, щелочные и кислотные растворы, бензин и прочие нефтепродукты и т.п.) Газ (воздух, природный газ, метан, пропан и т.п.) |
|
|---|---|---|
| Тип присоединения | Фланцевое | Ду15-Ду200 |
| Обжимное | Ду15-Ду200 | |
| Уровень точности | Жидкость: ±0,5%, ±1% Газ или пар: ±1,5%, ±1% |
|
| Коэффициент диапазона | 1:10; 1:15; 1:20 | |
| Материал датчика | 304 нержавеющая сталь, 316(L) нержавеющая сталь | |
| Условия эксплуатации | Температура среды: -65°C~+250°C, -65°C~+350°C | |
| Температура окружающей среды: -65°C~+80°C | ||
| Относительная влажность: 5%~90% | ||
| Атмосферное давление: 86 кПа~106 кПа | ||
| Выходной сигнал | Импульсный, 4~20 мА, HART, RS485. | |
| Питание сети | +24 В постоянного тока ±15%, пульсация ≤±5%, относится к выходу 4-20 мА, импульсному выходу, RS485. | |
| Ввод кабеля | Кабельный ввод РИЗУР-КВВН М20х1,5 Специальное исполнение (количество и тип кабельных вводов указывается письменно вне кода заказа) |
|
| Взрывозащищенный класс | 1Ex db [ia Ga] IIC T6…T5 Gb X – взрывонепроницаемая оболочка и искробезопасная цепь | |
| Класс пылевлагозащиты | IP65/IP68 | |
Диапазон расхода
| DM (мм) | Жидкость | Газ |
| Расход (м³/ч) | Расход (м³/ч) | |
| 15 | 0,5 ~ 5 | 3~13 |
| 20 | 0,6~10 | 6~30 |
| 25 | 1,2~16 | 8,8 ~ 52 |
| 32 | 1,8 ~ 20 | 10~150 |
| 40 | 2~40 | 27 ~ 205 |
| 50 | 3~60 | 35 ~ 380 |
| 65 | 4~85 | 60 ~ 700 |
| 80 | 6,5~130 | 86~1100 |
| 100 | 15 ~ 220 | 133~1700 |
| 125 | 20 ~ 350 | 150 ~ 2800 |
| 150 | 30 ~ 450 | 347~4000 |
| 200 | 45 ~ 800 | 560~8000 |
