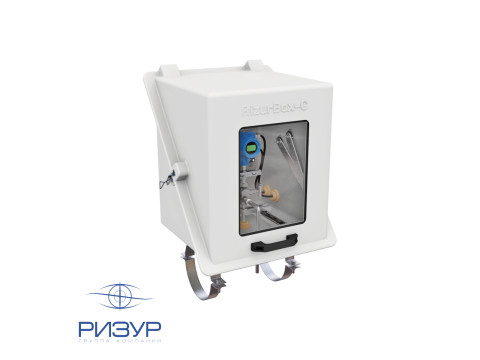

Термошкафы стеклопластиковые диагонального раскрытия РизурБокс-С (RizurBox-C)
- Многослойный корпус из огнестойких полиэфирных смол и стеклоармирующих материалов
- Высокая термоизоляция с пенополиуретановым утеплителем и опцией K FLEX ALU
- Антистатическая поверхность с сопротивлением менее 10⁹ Ом
- Защита оборудования от низких температур, конденсата, пыли и химикатов
- Взрывозащищённое исполнение с сертификатами для опасных зон
- Степень защиты от IP54 до IP66 по заказу
- Корпус и фурнитура из коррозионно-стойких материалов (алюминиевый сплав, нержавеющая сталь)
- Широкий диапазон эксплуатации от -70 °C до +70 °C (с дополнительной теплоизоляцией)

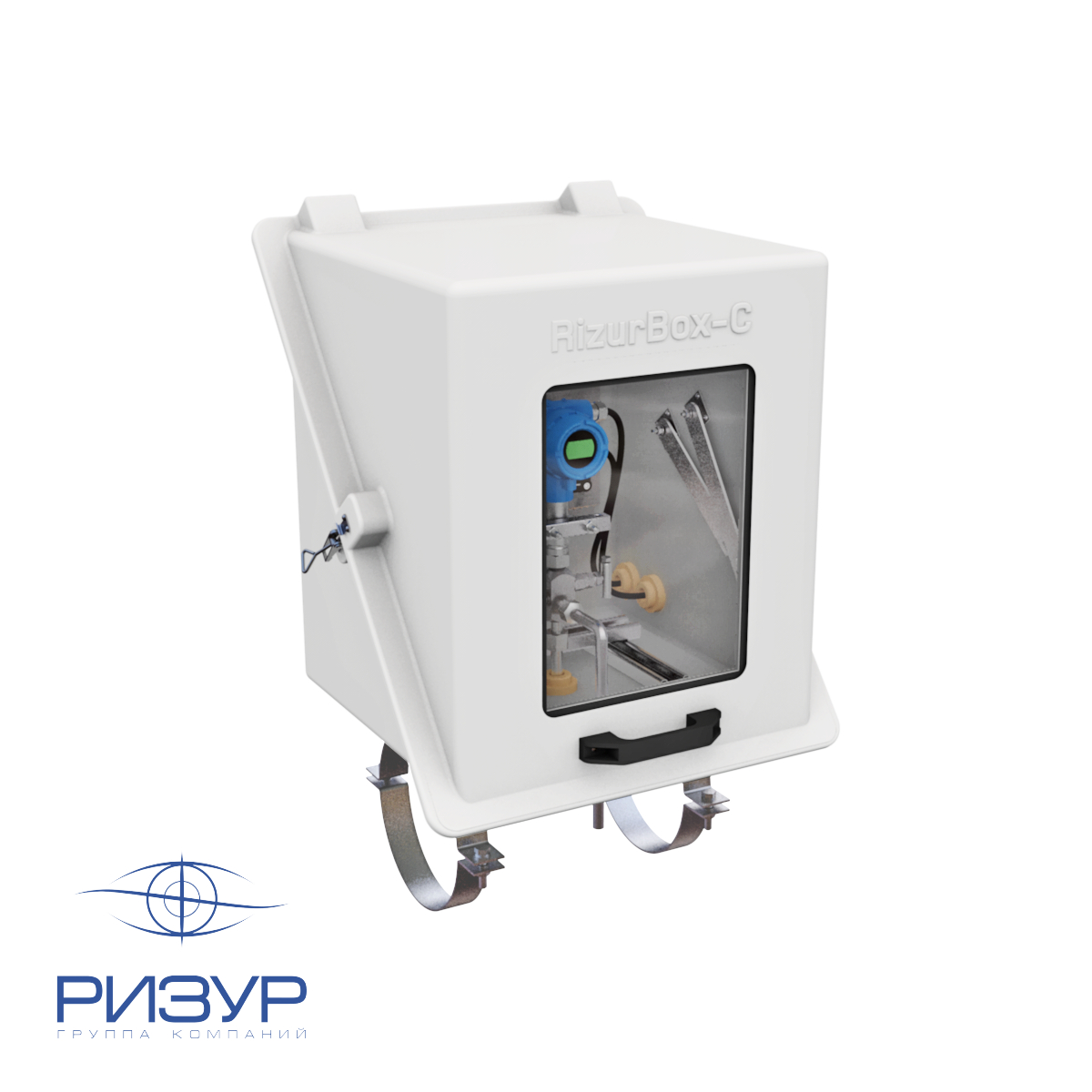

Шкаф защитный утепленный типа РизурБокс-С представляет собой многослойный корпус, выполненный на основе пожаростойких ненасыщенных полиэфирных смол и стеклоармирующих материалов. Поверхность шкафа антистатична.
Для обеспечения термоизоляции между внутренней и внешней оболочкой шкафа применяется вспененный пенополиуретановый утеплитель. Также по заказу возможно применение дополнительной изоляции K FLEX ALU.
Назначение и область применения
Шкафы защитные утепленные (термошкафы) РизурБокс-С производства ООО "НПО РИЗУР" изготавливаются по ТУ-3442-001-12189681-2014 и применяются для защиты оборудования от воздействия низких температур, конденсата, атмосферных осадков, пыли, химикатов, физических повреждений, несанкционированного доступа, хищения и т.д.

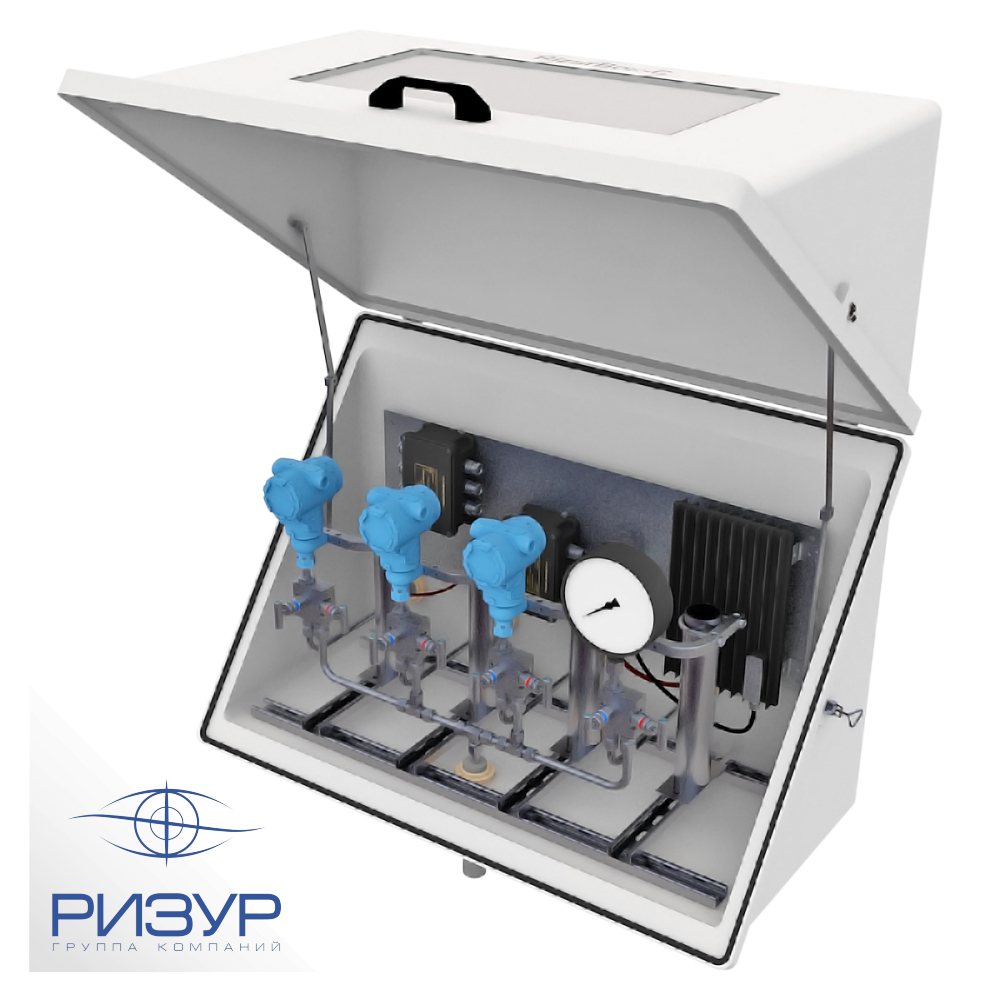

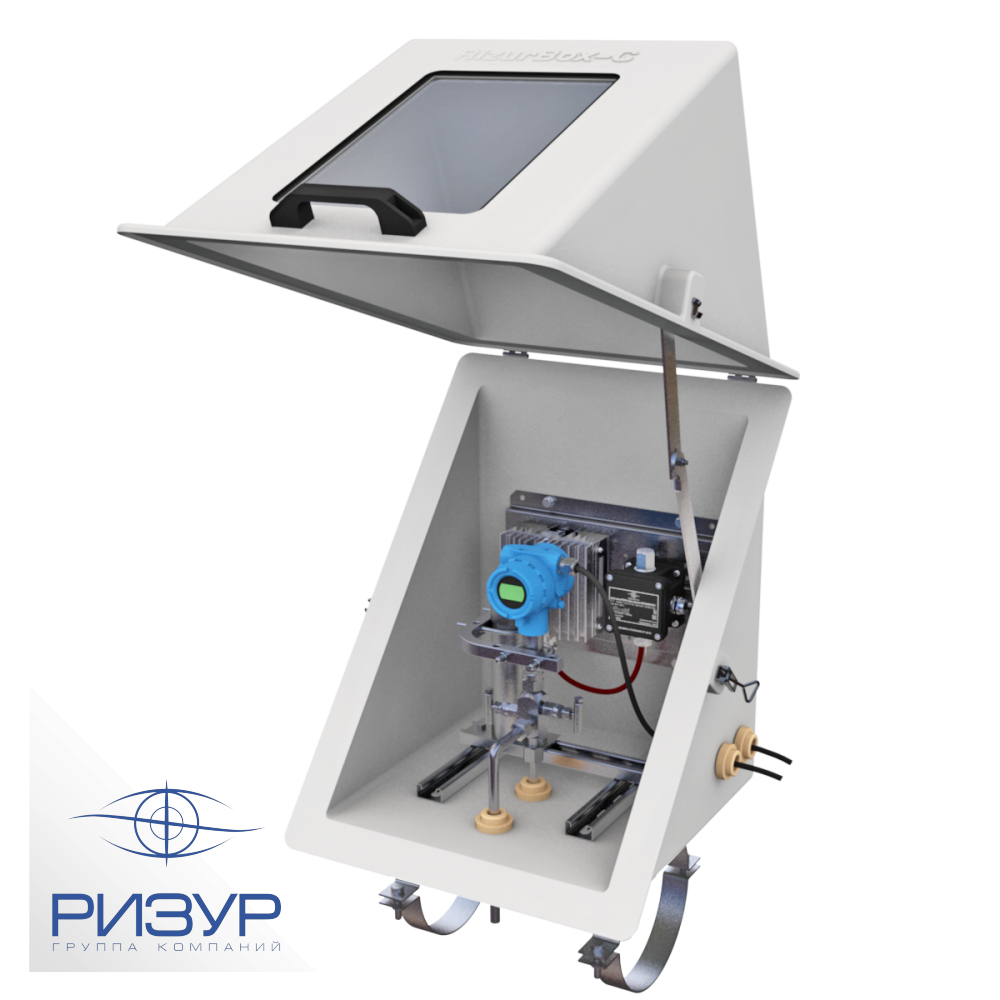

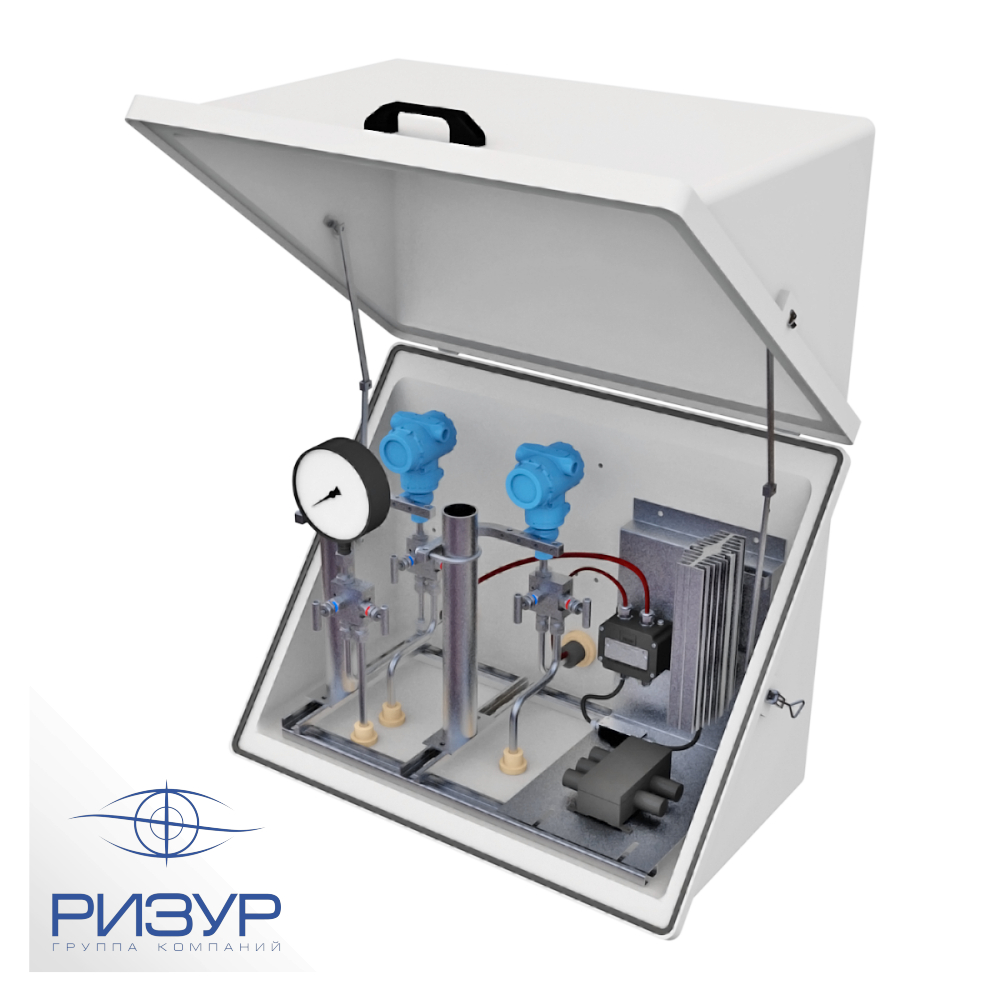

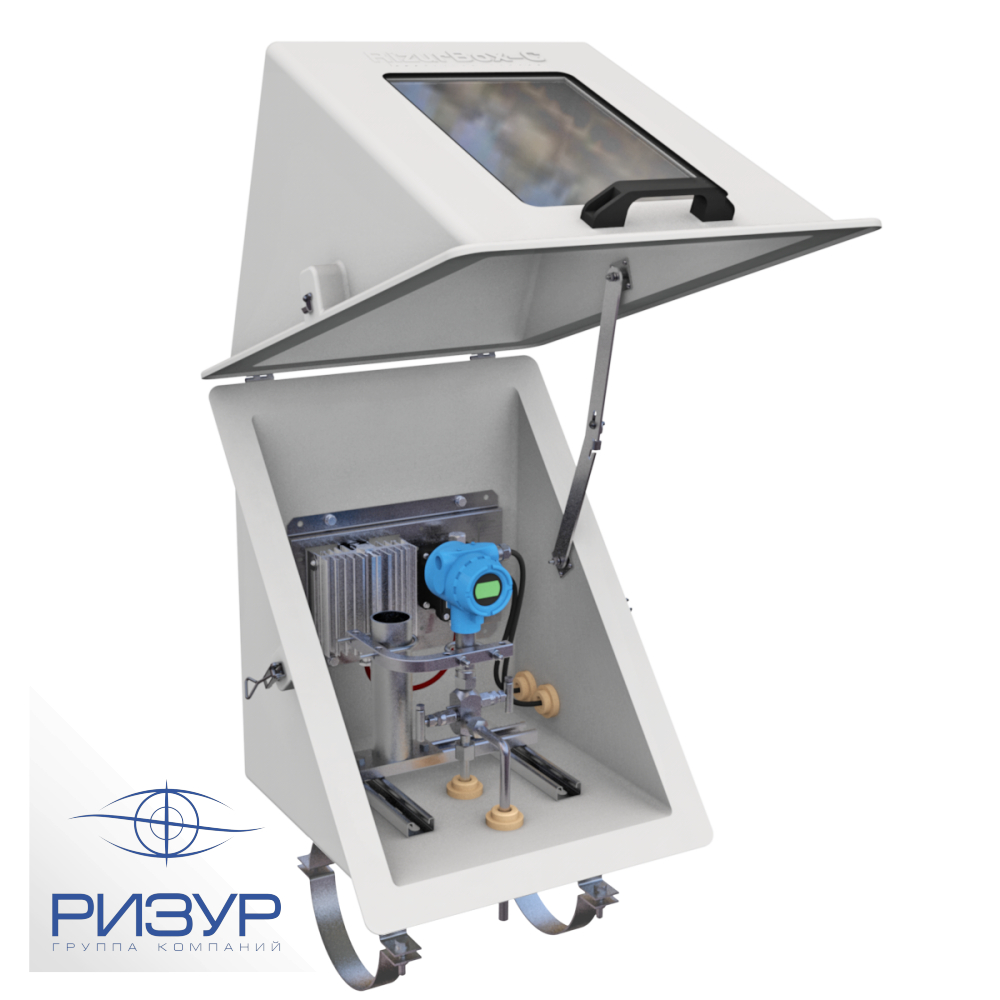

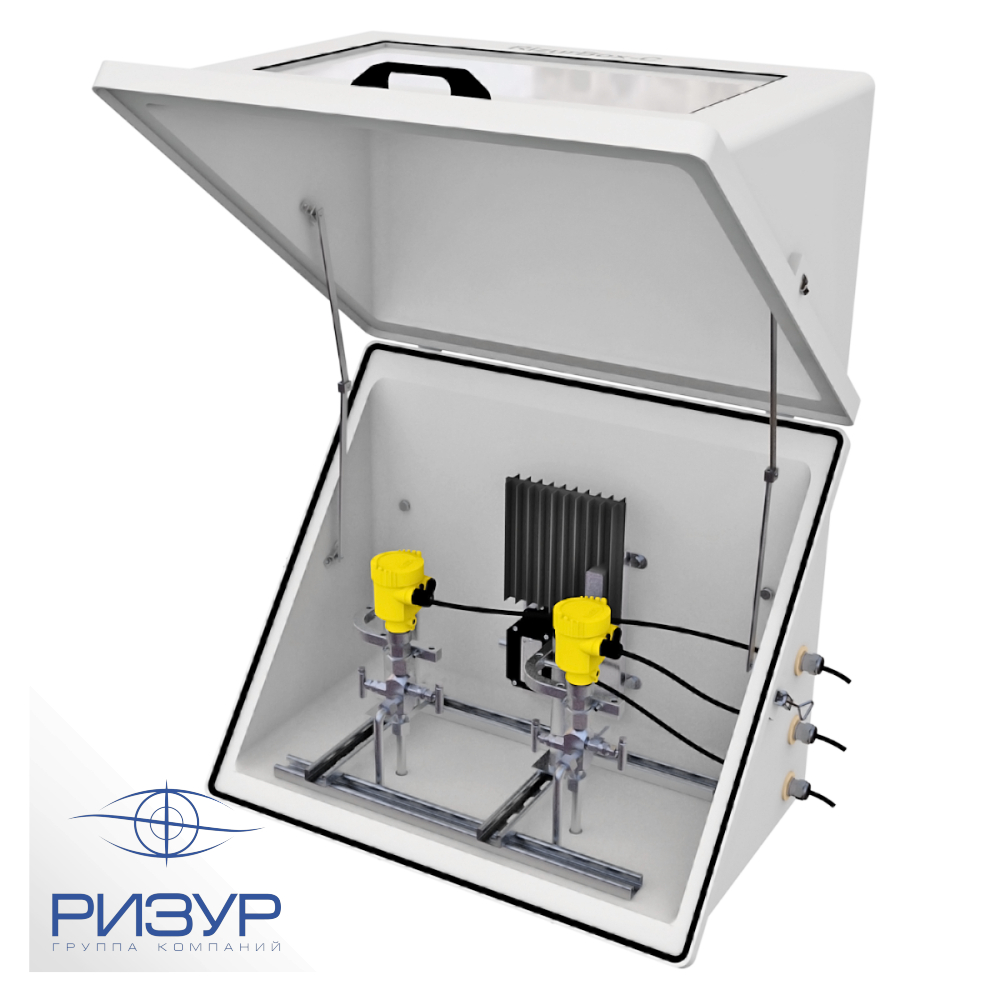

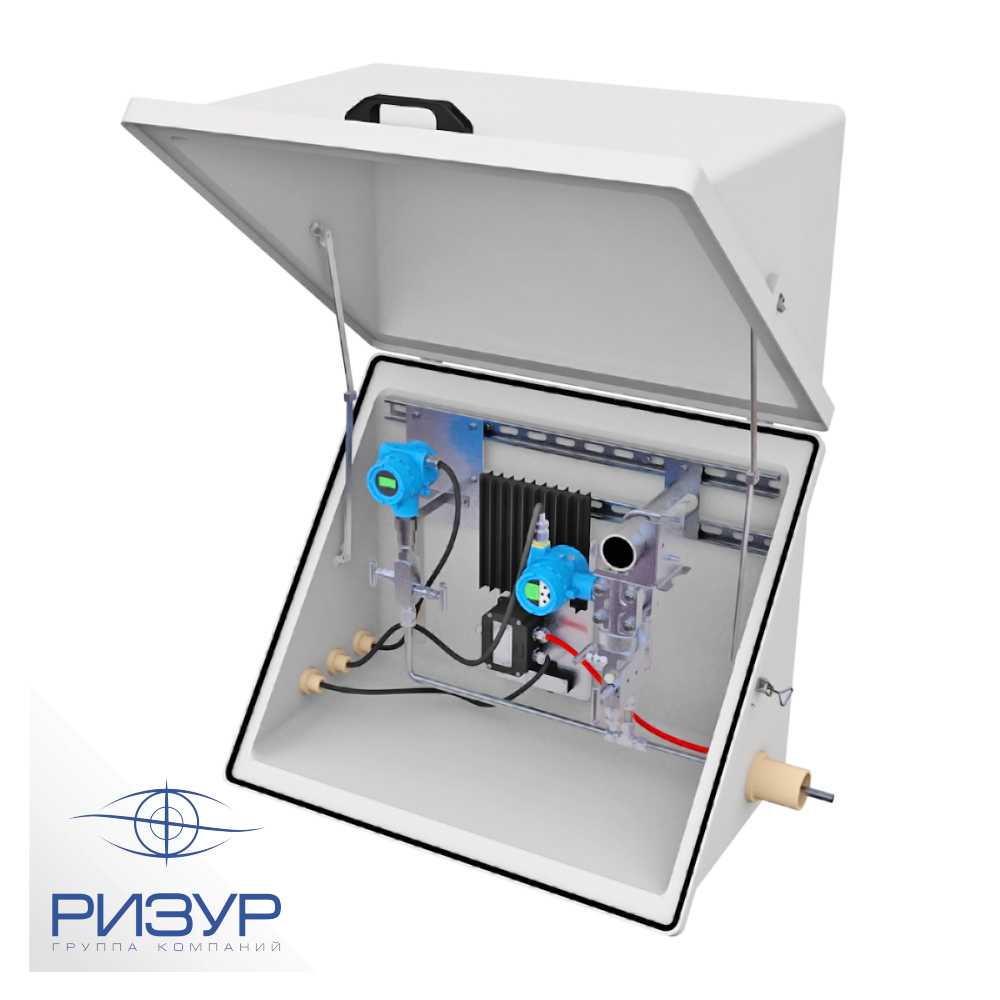

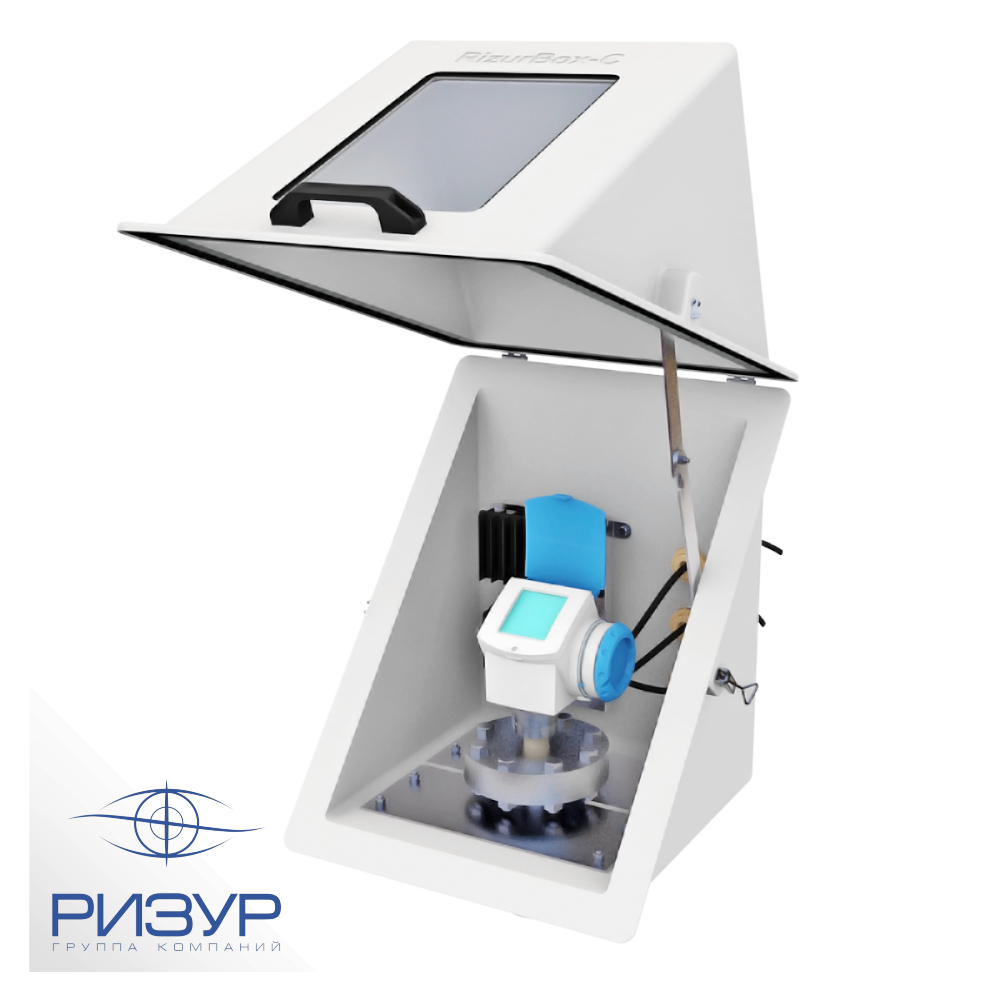

Термошкафы РизурБокс-С предназначены для размещения различного оборудования (датчиков давления, расходомеров, уровнемеров, сетевых устройств, запорной арматуры и т.д.), как на открытых установках, так и в помещениях.
Область применения – взрывоопасные зоны помещений и наружных установок в соответствии с указанными маркировками, отраслевыми правилами безопасности и рекомендациями изготовителя. Все термошкафы изготавливаются из материалов, не поддерживающих горение и имеют сертификат пожарной безопасности № РОСС RU.31588.04ОЦН0.ОС05.00296.
Безопасность эксплуатации термошкафов на взрывоопасных объектах подтверждается Сертификатом соответствия Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» № ЕАЭС RU C-RU.HB82.B.00035/22.
В рамках долгосрочной программы импортозамещения ООО "НПО РИЗУР", как российский производитель промышленного оборудования, регулярно участвует в крупных проектах по модернизации предприятий, например Московского НПЗ.
Технические характеристики
| Зона установки | взрывоопасные зоны помещений В-1а и В-1г по ПУЭ гл. 7.3 | |
| Степень защиты | IP54 по ГОСТ 14254-96 IP65 по ГОСТ 14254-96 (по заказу) IP66 по ГОСТ 14254-96 (по заказу) |
|
| Поверхностное сопротивление (Антистатика) | менее 109 Ом | |
| Поддерживаемая температура внутри шкафа (в зависимости от варианта обогрева и установок обогревателя) | от -40°С до +50°С | |
| Температура эксплуатации | от -60°С до +70°С от -70°С до +70°С (с дополнительной теплоизоляцией K-Flex) |
|
| Стойкость | к нефтепродуктам к химическим средствам к УФ-излучению |
|
| Общая толщина стенки | от 20 до 40 мм (в зависимости от модификации термошкафа) | |
| Толщина стеклопластиковой оболочки | от 2 до 4 мм (в зависимости от модификации термошкафа) | |
| Коэффициент теплопроводности стенки шкафа | 0,03 Вт/(м*K) | |
| Материал фурнитуры (замки, петли) | нержавеющая сталь | |
| Маркировка взрывозащиты шкафов при обогреве водой/паром: | ||
| - обогрев водой/паром не выше 195 °C - обогрев водой/паром не выше 135 °C - обогрев водой/паром не выше 95 °C - обогрев водой/паром не выше 80 °C |
 II Gb IIC T3 X II Gb IIC T4 X II Gb IIC T5 X II Gb IIC T6 X |
|
| Маркировка взрывозащиты шкафов без обогрева: | ||
| - без обогрева | II Gb IIC |
|
| Цвет | RAL 7035 (светло-серый) любой цвет (по заказу) |
|
| Гарантийный срок эксплуатации | 12 месяцев 24/36 месяцев (по заказу) |
|
| Срок эксплуатации | не менее 15 лет | |

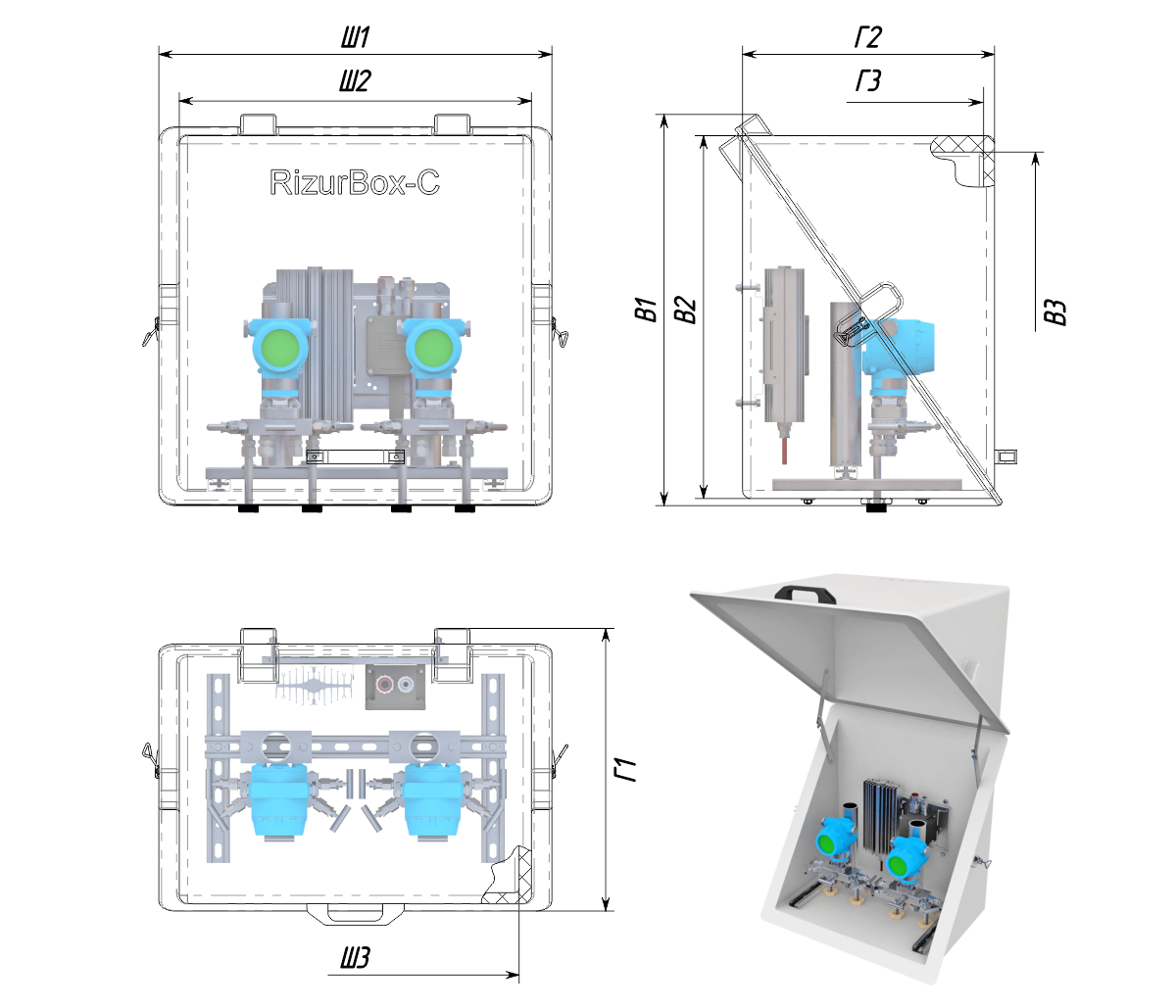

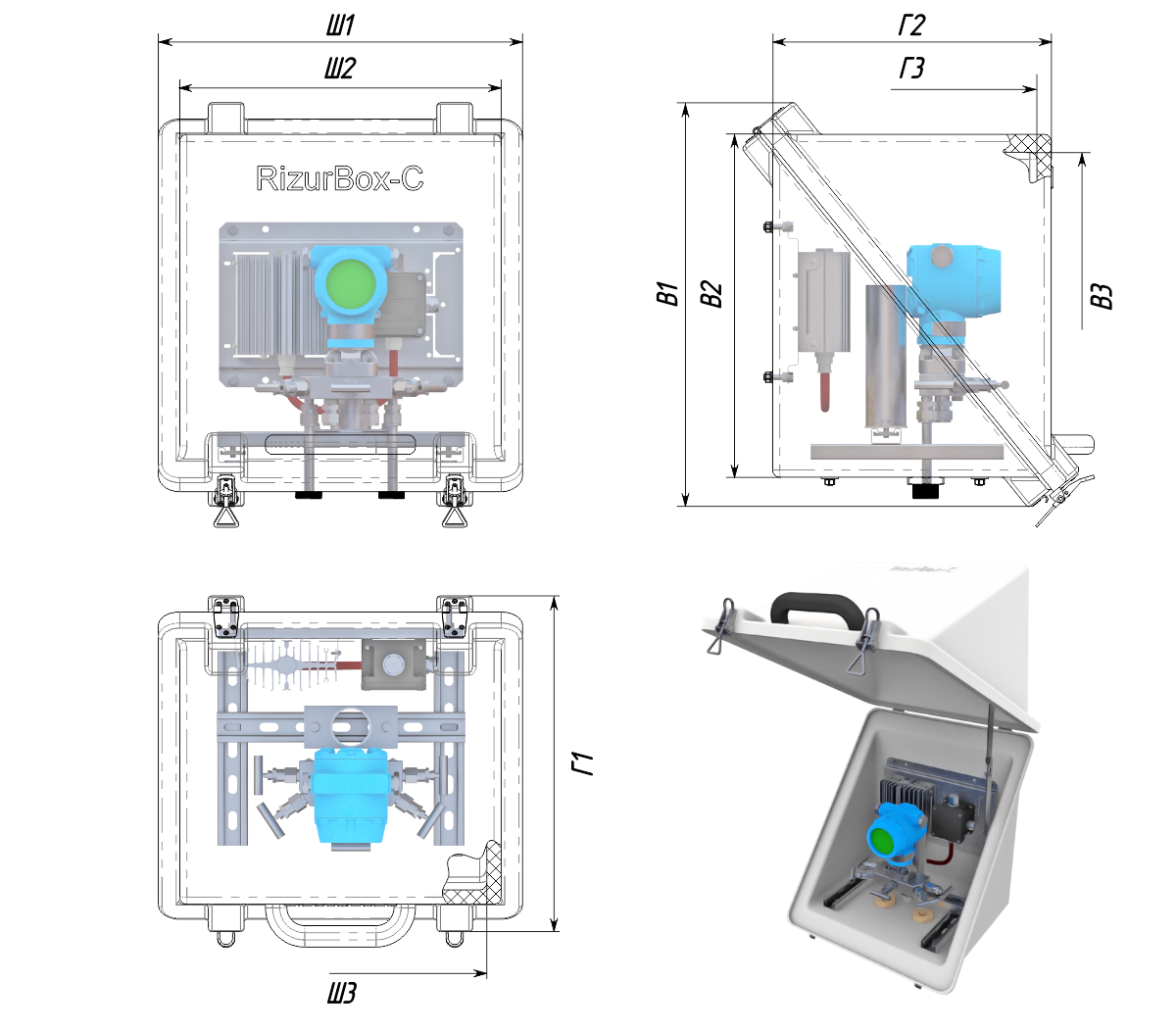

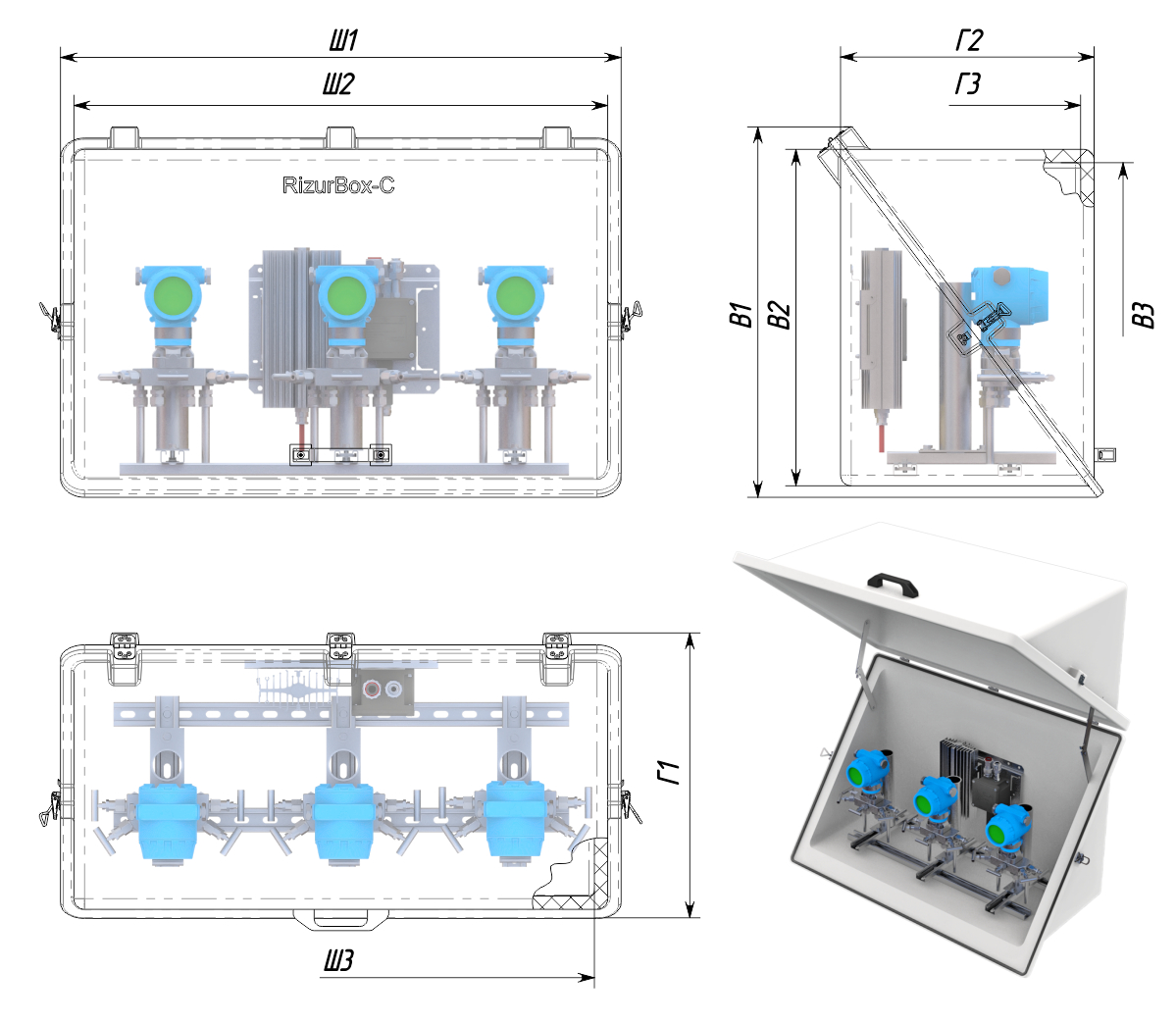

Стандартные размеры термошкафов RizurBox-C
| Таблица размеров термошкафов RizurBox-C | |||||||||
| Модель | Габаритные размеры, мм | Внешние размеры по стенкам, мм |
Внутренние размеры, мм | ||||||
| В1 | Ш1 | Г1 | В2 | Ш2 | Г2 | В3 | Ш3 | Г3 | |
| RizurBox-С-2 | 440 | 410 | 465 | 360 | 360 | 385 | 300 | 300 | 325 |
| RizurBox-С-4 | 565 | 510 | 470 | 480 | 450 | 390 | 430 | 410 | 340 |
| RizurBox-С-5 | 545 | 610 | 460 | 475 | 575 | 380 | 440 | 535 | 340 |
| RizurBox-С-6 | 590 | 530 | 500 | 530 | 470 | 445 | 455 | 415 | 365 |
| RizurBox-С-7 | 635 | 530 | 550 | 570 | 480 | 480 | 510 | 420 | 420 |
| Таблица размеров термошкафов RizurBox-C | |||||||||
| Модель | Габаритные размеры, мм | Внешние размеры по стенкам, мм |
Внутренние размеры, мм | ||||||
| В1 | Ш1 | Г1 | В2 | Ш2 | Г2 | В3 | Ш3 | Г3 | |
| RizurBox-С-7.5 | 745 | 715 | 545 | 665 | 650 | 475 | 595 | 595 | 410 |
| RizurBox-С-8 | 640 | 850 | 545 | 580 | 785 | 485 | 505 | 735 | 420 |
| RizurBox-С-10 | 670 | 610 | 700 | 590 | 540 | 605 | 530 | 480 | 545 |
| RizurBox-С-11 | 755 | 585 | 700 | 675 | 535 | 615 | 615 | 475 | 555 |
| Таблица размеров термошкафов RizurBox-C | |||||||||
| Модель | Габаритные размеры, мм | Внешние размеры по стенкам, мм |
Внутренние размеры, мм | ||||||
| В1 | Ш1 | Г1 | В2 | Ш2 | Г2 | В3 | Ш3 | Г3 | |
| RizurBox-С-9 | 690 | 1080 | 535 | 630 | 1010 | 480 | 560 | 960 | 415 |
| RizurBox-С-12* | - | - | - | 650 | 970 | 560 | - | - | - |
| RizurBox-С-13* | - | - | - | 600 | 750 | 600 | - | - | - |
| RizurBox-С-16 | 775 | 900 | 775 | 775 | 900 | 775 | 715 | 800 | 715 |
