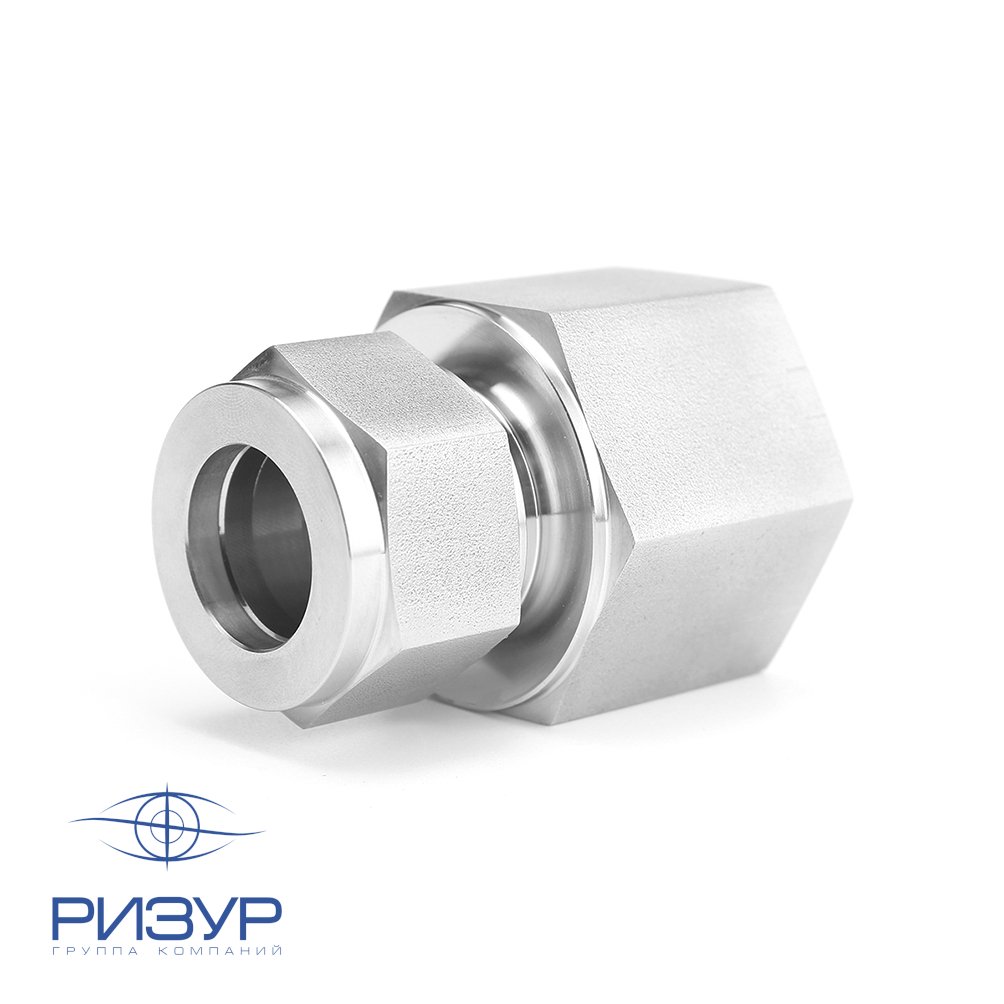

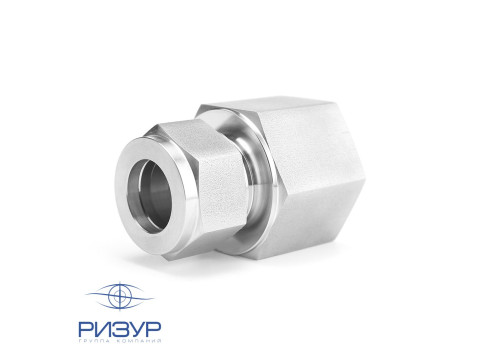

Штуцер прямой с внутренней резьбой RizurLok-P-OPf - обжимной фитинг с переходом на внутреннюю резьбу, предназначенный для подключения отрезков труб к приборам и оборудованию с наружной резьбой.
ТУ 28.99.39-001-12189681-2018
Если среди готовых типоразмеров вы не нашли необходимого размера, пожалуйста, свяжитесь с нами: производственные ресурсы компании РИЗУР позволяют изготовить трубные фитинги любого необходимого размера.
Штуцер : метрическая трубка - коническая резьба NPT (внутренняя)
| Маркировка фитинга |
Диаметр трубы (вход) |
Диаметр трубы (выход) |
| RizurLok-P-3(О)-1/8NPT(Pf) |
3 |
NPT 1/8" |
| RizurLok-P-3(О)-1/4NPT(Pf) |
3 |
NPT 1/4" |
| RizurLok-P-4(О)-1/8NPT(Pf) |
4 |
NPT 1/8" |
| RizurLok-P-6(О)-1/8NPT(Pf) |
6 |
NPT 1/8" |
| RizurLok-P-6(О)-1/4NPT(Pf) |
6 |
NPT 1/4" |
| RizurLok-P-6(О)-3/8NPT(Pf) |
6 |
NPT 3/8 |
| RizurLok-P-6(О)-1/2NPT(Pf) |
6 |
NPT 1/2" |
| RizurLok-P-8(О)-1/8NPT(Pf) |
8 |
NPT 1/8" |
| RizurLok-P-8(О)-1/4NPT(Pf) |
8 |
NPT 1/4" |
| RizurLok-P-8(О)-3/8NPT(Pf) |
8 |
NPT 3/8" |
| RizurLok-P-8(О)-1/2NPT(Pf) |
8 |
NPT 1/2" |
| RizurLok-P-10(О)-1/8NPT(Pf) |
10 |
NPT 1/8" |
| RizurLok-P-10(О)-1/4NPT(Pf) |
10 |
NPT 1/4" |
| RizurLok-P-10(О)-3/8NPT(Pf) |
10 |
NPT 3/8" |
| RizurLok-P-10(О)-1/2NPT(Pf) |
10 |
NPT 1/2" |
| RizurLok-P-10(О)-3/4NPT(Pf) |
10 |
NPT 3/4" |
| RizurLok-P-12(О)-1/4NPT(Pf) |
12 |
NPT 1/4" |
| RizurLok-P-12(О)-3/8NPT(Pf) |
12 |
NPT 3/8" |
| RizurLok-P-12(О)-1/2NPT(Pf) |
12 |
NPT 1/2" |
| RizurLok-P-12(О)-3/4NPT(Pf) |
12 |
NPT 3/4" |
| RizurLok-P-12(О)-1NPT(Pf) |
12 |
NPT 1" |
| RizurLok-P-14(О)-1/4NPT(Pf) |
14 |
NPT 1/4" |
| RizurLok-P-14(О)-3/8NPT(Pf) |
14 |
NPT 3/8" |
| RizurLok-P-14(О)-1/2NPT(Pf) |
14 |
NPT 1/2" |
| RizurLok-P-16(О)-3/8NPT(Pf) |
16 |
NPT 3/8" |
| RizurLok-P-16(О)-1/2NPT(Pf) |
16 |
NPT 1/2" |
| RizurLok-P-18(О)-1/2NPT(Pf) |
18 |
NPT 1/2" |
| RizurLok-P-18(О)-3/4NPT(Pf) |
18 |
NPT 3/4" |
| RizurLok-P-20(О)-1/2NPT(Pf) |
20 |
NPT 1/2" |
| RizurLok-P-20(О)-3/4NPT(Pf) |
20 |
NPT 3/4" |
| RizurLok-P-22(О)-3/4NPT(Pf) |
22 |
NPT 3/4" |
| RizurLok-P-25(О)-1/2NPT(Pf) |
25 |
NPT 1/2" |
| RizurLok-P-25(О)-3/4NPT(Pf) |
25 |
NPT 3/4" |
| RizurLok-P-25(О)-1NPT(Pf) |
25 |
NPT 1" |
| RizurLok-P-32(О)-1 1/4NPT(Pf) |
32 |
NPT 1 1/4" |
| RizurLok-P-38(О)-1 1/2NPT(Pf) |
38 |
NPT 1 1/2" |
| RizurLok-P-50(О)-2NPT(Pf) |
50 |
NPT 2" |
Штуцер: метрическая трубка - коническая резьба RT (внутренняя)
| Маркировка фитинга |
Диаметр трубы (вход) |
Диаметр трубы (выход) |
| RizurLok-P-3(О)-1/8RT(Pf) |
3 |
RT 1/8" |
| RizurLok-P-3(О)-1/4RT(Pf) |
3 |
RT 1/4" |
| RizurLok-P-4(О)-1/8RT(Pf) |
4 |
RT 1/8" |
| RizurLok-P-6(О)-1/8RT(Pf) |
6 |
RT 1/8" |
| RizurLok-P-6(О)-1/4RT(Pf) |
6 |
RT 1/4" |
| RizurLok-P-6(О)-3/8RT(Pf) |
6 |
RT 3/8" |
| RizurLok-P-6(О)-1/2RT(Pf) |
6 |
RT 1/2" |
| RizurLok-P-8(О)-1/8RT(Pf) |
8 |
RT 1/8" |
| RizurLok-P-8(О)-1/4RT(Pf) |
8 |
RT 1/4" |
| RizurLok-P-10(О)-1/8RT(Pf) |
10 |
RT 1/8" |
| RizurLok-P-10(О)-1/4RT(Pf) |
10 |
RT 1/4" |
| RizurLok-P-10(О)-3/8RT(Pf) |
10 |
RT 3/8" |
| RizurLok-P-10(О)-1/2RT(Pf) |
10 |
RT 1/2" |
| RizurLok-P-10(О)-3/4RT(Pf) |
10 |
RT 3/4" |
| RizurLok-P-12(О)-1/4RT(Pf) |
12 |
RT 1/4" |
| RizurLok-P-12(О)-3/8RT(Pf) |
12 |
RT 3/8" |
| RizurLok-P-12(О)-1/2RT(Pf) |
12 |
RT 1/2" |
| RizurLok-P-12(О)-3/4RT(Pf) |
12 |
RT 3/4" |
| RizurLok-P-14(О)-1/2RT(Pf) |
14 |
RT 1/2" |
| RizurLok-P-16(О)-3/8RT(Pf) |
16 |
RT 3/8" |
| RizurLok-P-16(О)-1/2RT(Pf) |
16 |
RT 1/2" |
| RizurLok-P-20(О)-1/2RT(Pf) |
20 |
RT 1/2" |
| RizurLok-P-20(О)-3/4RT(Pf) |
20 |
RT 3/4" |
| RizurLok-P-22(О)-3/4RT(Pf) |
22 |
RT 3/4" |
| RizurLok-P-25(О)-3/4RT(Pf) |
25 |
RT 3/4" |
| RizurLok-P-25(О)-1RT(Pf) |
25 |
RT 1" |
| RizurLok-P-32(О)-1 1/4RT(Pf) |
32 |
RT 1 1/4" |
| RizurLok-P-38(О)-1 1/2RT(Pf) |
38 |
RT 1 1/2" |
| RizurLok-P-50(О)-2RT(Pf) |
50 |
RT 2" |
Штуцер: метрическая трубка - цилиндрическая резьба G (внутренняя)
| Маркировка фитинга |
Диаметр трубы (вход) |
Диаметр трубы (выход) |
| RizurLok-P-6(О)-1/8G(Pf) |
6 |
G 1/8" |
| RizurLok-P-6(О)-1/4G(Pf) |
6 |
G 1/4" |
| RizurLok-P-6(О)-3/8G(Pf) |
6 |
G 3/8" |
| RizurLok-P-6(О)-1/2G(Pf) |
6 |
G 1/2" |
| RizurLok-P-8(О)-1/4G(Pf) |
8 |
G 1/4" |
| RizurLok-P-8(О)-1/2G(Pf) |
8 |
G 1/2" |
| RizurLok-P-10(О)-1/4G(Pf) |
10 |
G 1/4" |
| RizurLok-P-10(О)-3/8G(Pf) |
10 |
G 3/8" |
| RizurLok-P-10(О)-1/2G(Pf) |
10 |
G 1/2" |
| RizurLok-P-12(О)-1/4G(Pf) |
12 |
G 1/4" |
| RizurLok-P-12(О)-3/8G(Pf) |
12 |
G 3/8" |
| RizurLok-P-12(О)-1/2G(Pf) |
12 |
G 1/2" |
| RizurLok-P-14(О)-1/4G(Pf) |
14 |
G 1/4" |
| RizurLok-P-14(О)-3/8G(Pf) |
14 |
G 3/8" |
| RizurLok-P-14(О)-1/2G(Pf) |
14 |
G 1/2" |
Штуцер: дюймовая трубка - коническая резьба NPT (внутренняя)
| Маркировка фитинга |
Диаметр трубы (вход) |
Диаметр трубы (выход) |
| RizurLok-P-1/16(О)-1/16NPT(Pf) |
1/16" |
NPT 1/16" |
| RizurLok-P-1/16(О)-1/8NPT(Pf) |
1/16" |
NPT 1/8" |
| RizurLok-P-1/16(О)-1/4NPT(Pf) |
1/16" |
NPT 1/4" |
| RizurLok-P-1/8(О)-1/8NPT(Pf) |
1/8" |
NPT 1/8" |
| RizurLok-P-1/8(О)-1/4NPT(Pf) |
1/8" |
NPT 1/4" |
| RizurLok-P-3/16(О)-1/8NPT(Pf) |
3/16" |
NPT 1/8" |
| RizurLok-P-1/4(О)-1/8NPT(Pf) |
1/4" |
NPT 1/8" |
| RizurLok-P-1/4(О)-1/4NPT(Pf) |
1/4" |
NPT 1/4" |
| RizurLok-P-1/4(О)-3/8NPT(Pf) |
1/4" |
NPT 3/8" |
| RizurLok-P-1/4(О)-1/2NPT(Pf) |
1/4" |
NPT 1/2" |
| RizurLok-P-5/16(О)-1/8NPT(Pf) |
5/16" |
NPT 1/8" |
| RizurLok-P-5/16(О)-1/4NPT(Pf) |
5/16" |
NPT 1/4" |
| RizurLok-P-3/8(О)-1/8NPT(Pf) |
3/8" |
NPT 1/8" |
| RizurLok-P-3/8(О)-1/4NPT(Pf) |
3/8" |
NPT 1/4" |
| RizurLok-P-3/8(О)-3/8NPT(Pf) |
3/8" |
NPT 3/8" |
| RizurLok-P-3/8(О)-1/2NPT(Pf) |
3/8" |
NPT 1/2" |
| RizurLok-P-3/8(О)-3/4NPT(Pf) |
3/8" |
NPT 3/4" |
| RizurLok-P-1/2(О)-1/4NPT(Pf) |
1/2" |
NPT 1/4" |
| RizurLok-P-1/2(О)-3/8NPT(Pf) |
1/2" |
NPT 3/8" |
| RizurLok-P-1/2(О)-1/2NPT(Pf) |
1/2" |
NPT 1/2" |
| RizurLok-P-1/2(О)-3/4NPT(Pf) |
1/2" |
NPT 3/4" |
| RizurLok-P-1/2(О)-1NPT(Pf) |
1/2" |
NPT 1" |
| RizurLok-P-5/8(О)-3/8NPT(Pf) |
5/8" |
NPT 3/8" |
| RizurLok-P-5/8(О)-1/2NPT(Pf) |
5/8" |
NPT 1/2" |
| RizurLok-P-3/4(О)-1/2NPT(Pf) |
3/4" |
NPT 1/2" |
| RizurLok-P-3/4(О)-3/4NPT(Pf) |
3/4" |
NPT 3/4" |
| RizurLok-P-3/4(О)-1NPT(Pf) |
3/4" |
NPT 1" |
| RizurLok-P-7/8(О)-3/4NPT(Pf) |
7/8" |
NPT 3/4" |
| RizurLok-P-1(О)-3/4NPT(Pf) |
1" |
NPT 3/4" |
| RizurLok-P-1(О)-1NPT(Pf) |
1" |
NPT 1" |
| RizurLok-P-1 1/4(О)-1 1/4NPT(Pf) |
1 1/4" |
NPT 1 1/4" |
| RizurLok-P-1 1/2(О)-1 1/2NPT(Pf) |
1 1/2" |
NPT 1 1/2" |
| RizurLok-P-2(О)-2NPT(Pf) |
2" |
NPT 2" |
Штуцер: дюймовая трубка - цилиндрическая резьба G (внутренняя)
| Маркировка фитинга |
Диаметр трубы (вход) |
Диаметр трубы (выход) |
| RizurLok-P-1/4(О)-1/8G(Pf) |
1/4" |
G 1/8" |
| RizurLok-P-1/4(О)-1/4G(Pf) |
1/4" |
G 1/4" |
| RizurLok-P-1/4(О)-3/8G(Pf) |
1/4" |
G 3/8" |
| RizurLok-P-1/4(О)-1/2G(Pf) |
1/4" |
G 1/2" |
| RizurLok-P-5/16(О)-1/4G(Pf) |
5/16" |
G 1/4" |
| RizurLok-P-5/16(О)-1/2G(Pf) |
5/16" |
G 1/2" |
| RizurLok-P-3/8(О)-1/4G(Pf) |
3/8" |
G 1/4" |
| RizurLok-P-3/8(О)-3/8G(Pf) |
3/8" |
G 3/8" |
| RizurLok-P-3/8(О)-1/2G(Pf) |
3/8" |
G 1/2" |
| RizurLok-P-1/2(О)-1/4G(Pf) |
1/2" |
G 1/4" |
| RizurLok-P-1/2(О)-3/8G(Pf) |
1/2" |
G 3/8" |
| RizurLok-P-1/2(О)-1/2G(Pf) |
1/2" |
G 1/2" |
Штуцер: метрическая резьба (внутренняя)
| Маркировка фитинга |
Диаметр трубы (вход) |
Диаметр трубы (выход) |
| RizurLok-P-6(О)-12M(Pf) |
6 |
M12x1.5 |
| RizurLok-P-6(О)-20M(Pf) |
6 |
M20x1.5 |
| RizurLok-P-12(О)-20M(Pf) |
12 |
M20x1.5 |
| RizurLok-P-14(О)-20M(Pf) |
14 |
M20x1.5 |
Штуцер: дюймовая трубка - метрическая резьба (внутренняя)
| Маркировка фитинга |
Диаметр трубы (вход) |
Диаметр трубы (выход) |
| RizurLok-P-1/4"(О)-16M(Pf) |
1/4" |
M16x1.5 |
Штуцер: дюймовая трубка - коническая резьба RT (внутренняя)
| Маркировка фитинга |
Диаметр трубы (вход) |
Диаметр трубы (выход) |
| RizurLok-P-1/8(О)-1/4RT(Pf) |
1/8" |
RT 1/4" |
| RizurLok-P-1/4(О)-1/4RT(Pf) |
1/4" |
RT 1/4" |
| RizurLok-P-3/4(О)-1/2RT(Pf) |
3/4" |
RT 1/2" |

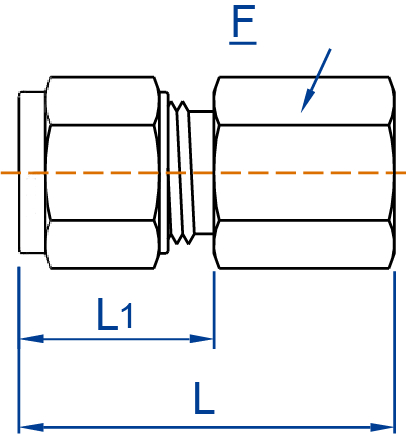

Чертежи
