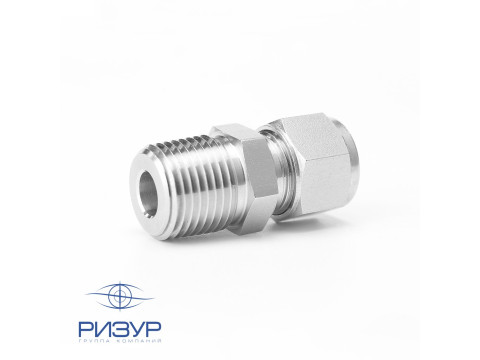

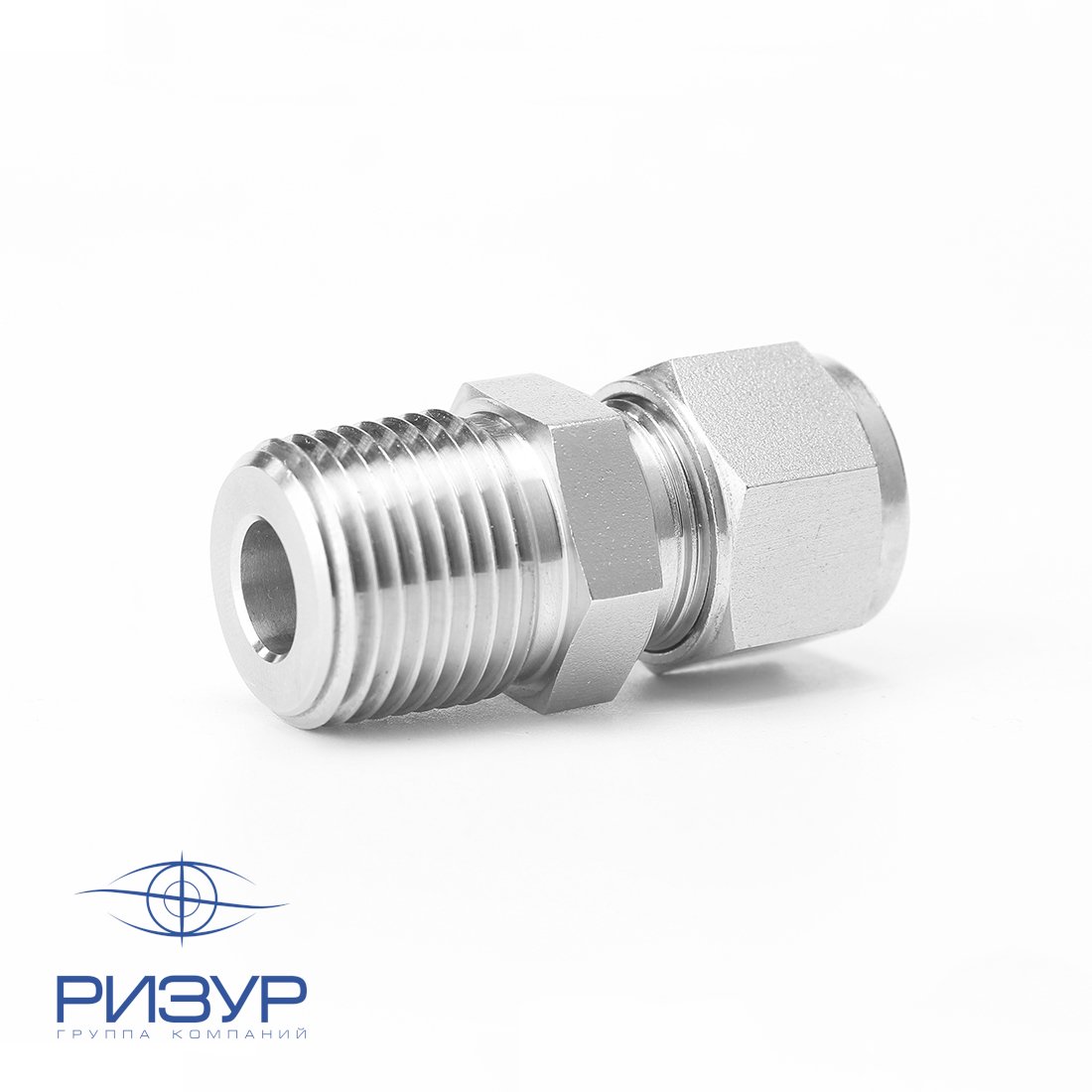

Фитинг прямой с наружной резьбой RizurLok-P-OPm

Фитинг прямой с наружной резьбой RizurLok-P-OPm
(Фото 1)
  • Широкий выбор типоразмеров и резьбовых соединений
  • Совместимость с метрическими и дюймовыми трубками
  • Поддержка различных стандартов резьбы: метрическая, NPT, RT, G
  • Возможность индивидуального изготовления под заказ
  • Простота и надёжность монтажа благодаря обжимной конструкции
  • Высокая герметичность соединения
  • Соответствие требованиям ТУ 28.99.39-001-12189681-2018
  • Российское производство с быстрой логистикой и поддержкой
Заявитель: РИЗУР (ООО "НПО РИЗУР"), г. Рязань
Телефон: 8 800 200-85-20
Штуцер: метрическая трубка - резьба метрическая Штуцер: метрическая трубка - коническая резьба NPT Штуцер: дюймовая трубка - коническая резьба NPT Штуцер: метрическая трубка - коническая резьба RT Штуцер: метрическая трубка - цилиндрическая резьба G Штуцер: дюймовая трубка - коническая резьба RT Штуцер: дюймовая трубка - цилиндрическая резьба G Штуцер: дюймовая трубка - метрическая резьба Чертежи

Штуцер прямой с наружной резьбой RizurLok-P-OPm - обжимной фитинг с переходом на наружную резьбу, предназначенный для подключения отрезков труб к приборам и оборудованию с внутренней резьбой.

ТУ 28.99.39-001-12189681-2018

Если среди готовых типоразмеров вы не нашли необходимого размера, пожалуйста, свяжитесь с нами: производственные ресурсы компании РИЗУР позволяют изготовить трубные фитинги любого необходимого размера.

Штуцер: метрическая трубка - резьба метрическая

Маркировка фитинга Внешний диаметр трубки Наружная резьба (метрическая)
RizurLok-P-6(О)-10М(Pm) 6 мм M10x1
RizurLok-P-6(О)-12М(Pm) 6 мм M12x1,5
RizurLok-P-6(О)-16М(Pm) 6 мм M16x1,5
RizurLok-P-6(О)-20М(Pm) 6 мм M20x1,5
RizurLok-P-8(О)-12М(Pm) 8 мм M12x1,5
RizurLok-P-8(О)-20М(Pm) 8 мм M20x1,5
RizurLok-P-10(О)-14М(Pm) 10 мм M14x1,5
RizurLok-P-10(О)-16М(Pm) 10 мм M16x1,5
RizurLok-P-10(О)-20М(Pm) 10 мм M20x1,5
RizurLok-P-12(О)-10М(Pm) 12 мм M10x1,5
RizurLok-P-12(О)-16М(Pm) 12 мм M16x1,5
RizurLok-P-12(О)-20М(Pm) 12 мм M20x1,5
RizurLok-P-14(О)-20М(Pm) 14 мм M20x1,5

Штуцер: метрическая трубка - коническая резьба NPT

Маркировка фитинга Внешний диаметр трубки Наружная резьба NPT (коническая)
RizurLok-P-6(О)-1/8NPT(Pm) 6 мм 1/8"
RizurLok-P-6(О)-1/4NPT(Pm) 6 мм 1/4"
RizurLok-P-6(О)-3/8NPT(Pm) 6 мм 3/8"
RizurLok-P-6(О)-1/2NPT(Pm) 6 мм 1/2"
RizurLok-P-8(О)-1/8NPT(Pm) 8 мм 1/8"
RizurLok-P-8(О)-1/4NPT(Pm) 8 мм 1/4"
RizurLok-P-8(О)-3/8NPT(Pm) 8 мм 3/8"
RizurLok-P-8(О)-1/2NPT(Pm) 8 мм 1/2"
RizurLok-P-10(О)-1/8NPT(Pm) 10 мм 1/8"
RizurLok-P-10(О)-1/4NPT(Pm) 10 мм 1/4"
RizurLok-P-10(О)-3/8NPT(Pm) 10 мм 3/8"
RizurLok-P-10(О)-1/2NPT(Pm) 10 мм 1/2"
RizurLok-P-10(О)-3/4NPT(Pm) 10 мм 3/4"
RizurLok-P-12(О)-1/4NPT(Pm) 12 мм 1/4"
RizurLok-P-12(О)-3/8NPT(Pm) 12 мм 3/8"
RizurLok-P-12(О)-1/2NPT(Pm) 12 мм 1/2"
RizurLok-P-12(О)-3/4NPT(Pm) 12 мм 3/4"
RizurLok-P-14(О)-1/4NPT(Pm) 14 мм 1/4"
RizurLok-P-14(О)-3/8NPT(Pm) 14 мм 3/8"
RizurLok-P-14(О)-1/2NPT(Pm) 14 мм 1/2"

Штуцер: дюймовая трубка - коническая резьба NPT

Маркировка фитинга Внешний диаметр трубки Наружная коническая резьба NPT
RizurLok-P-1/16(О)-1/16NPT(Pm) 1/16" 1/16"
RizurLok-P-1/16(О)-1/8NPT(Pm) 1/16" 1/8"
RizurLok-P-1/16(О)-1/4NPT(Pm) 1/16" 1/4"
RizurLok-P-1/8(О)-1/16NPT(Pm) 1/8" 1/16"
RizurLok-P-1/8(О)-1/8NPT(Pm) 1/8" 1/8"
RizurLok-P-1/8(О)-1/4NPT(Pm) 1/8" 1/4"
RizurLok-P-1/8(О)-3/8NPT(Pm) 1/8" 3/8"
RizurLok-P-1/8(О)-1/2NPT(Pm) 1/8" 1/2"
RizurLok-P-3/16(О)-1/8NPT(Pm) 3/16" 1/8"
RizurLok-P-3/16(О)-1/4NPT(Pm) 3/16" 1/4"
RizurLok-P-1/4(О)-1/16NPT(Pm) 1/4" 1/16"
RizurLok-P-1/4(О)-1/8NPT(Pm) 1/4" 1/8"
RizurLok-P-1/4(О)-1/4NPT(Pm) 1/4" 1/4"
RizurLok-P-1/4(О)-3/8NPT(Pm) 1/4" 3/8"
RizurLok-P-1/4(О)-1/2NPT(Pm) 1/4" 1/2"
RizurLok-P-1/4(О)-3/4NPT(Pm) 1/4" 3/4"
RizurLok-P-5/16(О)-1/8NPT(Pm) 5/16" 1/8"
RizurLok-P-5/16(О)-1/4NPT(Pm) 5/16" 1/4"
RizurLok-P-5/16(О)-3/8NPT(Pm) 5/16" 3/8"
RizurLok-P-5/16(О)-1/2NPT(Pm) 5/16" 1/2"
RizurLok-P-3/8(О)-1/8NPT(Pm) 3/8" 1/8"
RizurLok-P-3/8(О)-1/4NPT(Pm) 3/8" 1/4"
RizurLok-P-3/8(О)-3/8NPT(Pm) 3/8" 3/8"
RizurLok-P-3/8(О)-1/2NPT(Pm) 3/8" 1/2"
RizurLok-P-3/8(О)-3/4NPT(Pm) 3/8" 3/4"
RizurLok-P-3/8(О)-1NPT(Pm) 3/8" 1"
RizurLok-P-1/2(О)-1/8NPT(Pm) 1/2" 1/8"
RizurLok-P-1/2(О)-1/4NPT(Pm) 1/2" 1/4"
RizurLok-P-1/2(О)-3/8NPT(Pm) 1/2" 3/8"
RizurLok-P-1/2(О)-1/2NPT(Pm) 1/2" 1/2"
RizurLok-P-1/2(О)-3/4NPT(Pm) 1/2" 3/4"
RizurLok-P-1/2(О)-1NPT(Pm) 1/2" 1"
RizurLok-P-5/8(О)-1/4NPT(Pm) 5/8" 1/4"
RizurLok-P-5/8(О)-3/8NPT(Pm) 5/8" 3/8"
RizurLok-P-5/8(О)-1/2NPT(Pm) 5/8" 1/2"
RizurLok-P-5/8(О)-3/4NPT(Pm) 5/8" 3/4"
RizurLok-P-3/4(О)-3/8NPT(Pm) 3/4" 3/8"
RizurLok-P-3/4(О)-1/2NPT(Pm) 3/4" 1/2"
RizurLok-P-3/4(О)-3/4NPT(Pm) 3/4" 3/4"
RizurLok-P-3/4(О)-1NPT(Pm) 3/4" 1"
RizurLok-P-7/8(О)-1/2NPT(Pm) 7/8" 1/2"
RizurLok-P-7/8(О)-3/4NPT(Pm) 7/8" 3/4"
RizurLok-P-7/8(О)-1NPT(Pm) 7/8" 1"
RizurLok-P-1(О)-3/8NPT(Pm) 1" 3/8"
RizurLok-P-1(О)-1/2NPT(Pm) 1" 1/2"
RizurLok-P-1(О)-3/4NPT(Pm) 1" 3/4"
RizurLok-P-1(О)-1NPT(Pm) 1" 1"
RizurLok-P-1 1/4(О)-1NPT(Pm) 1 1/4" 1"
RizurLok-P-1 1/4(О)-1 1/4NPT(Pm) 1 1/4" 1 1/4"
RizurLok-P-1 1/4(О)-1 1/2NPT(Pm) 1 1/4" 1 1/2"
RizurLok-P-1 1/2(О)-1NPT(Pm) 1 1/2" 1"
RizurLok-P-1 1/2(О)-1 1/4NPT(Pm) 1 1/2" 1 1/4"
RizurLok-P-1 1/2(О)-1 1/2NPT(Pm) 1 1/2" 1 1/2"
RizurLok-P-1 1/2(О)-2NPT(Pm) 1 1/2" 2"
RizurLok-P-2(О)-1/2NPT(Pm) 2" 1/2"
RizurLok-P-2(О)-1 1/4NPT(Pm) 2" 1 1/4"
RizurLok-P-2(О)-1 1/2NPT(Pm) 2" 1 1/2"
RizurLok-P-2(О)-2NPT(Pm) 2" 2"

Штуцер: метрическая трубка - коническая резьба RT

Маркировка фитинга Внешний диаметр трубки Наружная коническая резьба RT
RizurLok-P-3(О)-RT 1/8"(Pm) 3 RT 1/8"
RizurLok-P-3(О)-RT 1/4"(Pm) 3 RT 1/4"
RizurLok-P-3(О)-RT 3/8"(Pm) 3 RT 3/8"
RizurLok-P-3(О)-RT 1/2"(Pm) 3 RT 1/2"
RizurLok-P-4(О)-RT 1/8"(Pm) 4 RT 1/8"
RizurLok-P-4(О)-RT 1/4"(Pm) 4 RT 1/4"
RizurLok-P-6(О)-RT 1/8"(Pm) 6 RT 1/8"
RizurLok-P-6(О)-RT 1/4"(Pm) 6 RT 1/4"
RizurLok-P-6(О)-RT 3/8"(Pm) 6 RT 3/8"
RizurLok-P-6(О)-RT 1/2"(Pm) 6 RT 1/2"
RizurLok-P-6(О)-RT 3/4"(Pm) 6 RT 3/4"
RizurLok-P-8(О)-RT 1/8"(Pm) 8 RT 1/8"
RizurLok-P-8(О)-RT 1/4"(Pm) 8 RT 1/4"
RizurLok-P-8(О)-RT 3/8"(Pm) 8 RT 3/8"
RizurLok-P-8(О)-RT 1/2"(Pm) 8 RT 1/2"
RizurLok-P-10(О)-RT 1/8"(Pm) 10 RT 1/8"
RizurLok-P-10(О)-RT 1/4"(Pm) 10 RT 1/4"
RizurLok-P-10(О)-RT 3/8"(Pm) 10 RT 3/8"
RizurLok-P-10(О)-RT 1/2"(Pm) 10 RT 1/2"
RizurLok-P-10(О)-RT 3/4"(Pm) 10 RT 3/4"
RizurLok-P-12(О)-RT 1/8"(Pm) 12 RT 1/8"
RizurLok-P-12(О)-RT 1/4"(Pm) 12 RT 1/4"
RizurLok-P-12(О)-RT 3/8"(Pm) 12 RT 3/8"
RizurLok-P-12(О)-RT 1/2"(Pm) 12 RT 1/2"
RizurLok-P-12(О)-RT 3/4"(Pm) 12 RT 3/4"
RizurLok-P-12(О)-RT 1"(Pm) 12 RT 1"
RizurLok-P-14(О)-RT 1/4"(Pm) 14 RT 1/4"
RizurLok-P-14(О)-RT 1/2"(Pm) 14 RT 1/2"
RizurLok-P-16(О)-RT 3/8"(Pm) 16 RT 3/8"
RizurLok-P-16(О)-RT 1/2"(Pm) 16 RT 1/2"
RizurLok-P-16(О)-RT 3/4"(Pm) 16 RT 3/4"
RizurLok-P-18(О)-RT 3/4"(Pm) 18 RT 3/4"
RizurLok-P-20(О)-RT 1/2"(Pm) 20 RT 1/2"
RizurLok-P-20(О)-RT 3/4"(Pm) 20 RT 3/4"
RizurLok-P-20(О)-RT 1"(Pm) 20 RT 1"
RizurLok-P-22(О)-RT 3/4"(Pm) 22 RT 3/4"
RizurLok-P-22(О)-RT 1"(Pm) 22 RT 1"
RizurLok-P-25(О)-RT 1/2"(Pm) 25 RT 1/2"
RizurLok-P-25(О)-RT 3/4"(Pm) 25 RT 3/4"
RizurLok-P-25(О)-RT 1"(Pm) 25 RT 1"
RizurLok-P-32(О)-RT 1"(Pm) 32 RT 1"
RizurLok-P-32(О)-RT 1 1/4"(Pm) 32 RT 1 1/4"
RizurLok-P-32(О)-RT 1 1/2"(Pm) 32 RT 1 1/2"
RizurLok-P-38(О)-RT 1 1/2"(Pm) 38 RT 1 1/2"
RizurLok-P-50(О)-RT 2"(Pm) 50 RT 2"

Штуцер: метрическая трубка - цилиндрическая резьба G

Маркировка фитинга Внешний диаметр трубки Наружная цилиндрическая резьба G
RizurLok-P-3(O)-1/8G(Pm) 3 G 1/8"
RizurLok-P-3(O)-1/4G(Pm) 3 G 1/4"
RizurLok-P-3(O)-3/8G(Pm) 3 G 3/8"
RizurLok-P-3(O)-1/2G(Pm) 3 G 1/2"
RizurLok-P-4(O)-1/8G(Pm) 4 G 1/8"
RizurLok-P-4(O)-1/4G(Pm) 4 G 1/4"
RizurLok-P-6(O)-1/8G(Pm) 6 G 1/8"
RizurLok-P-6(O)-1/4G(Pm) 6 G 1/4"
RizurLok-P-6(O)-3/8G(Pm) 6 G 3/8"
RizurLok-P-6(O)-1/2G(Pm) 6 G 1/2"
RizurLok-P-6(O)-3/4G(Pm) 6 G 3/4"
RizurLok-P-8(O)-1/8G(Pm) 8 G 1/8"
RizurLok-P-8(O)-1/4G(Pm) 8 G 1/4"
RizurLok-P-8(O)-3/8G(Pm) 8 G 3/8"
RizurLok-P-8(O)-1/2G(Pm) 8 G 1/2"
RizurLok-P-10(O)-1/8G(Pm) 10 G 1/8"
RizurLok-P-10(O)-1/4G(Pm) 10 G 1/4"
RizurLok-P-10(O)-3/8G(Pm) 10 G 3/8"
RizurLok-P-10(O)-1/2G(Pm) 10 G 1/2"
RizurLok-P-10(O)-3/4G(Pm) 10 G 3/4"
RizurLok-P-12(O)-1/8G(Pm) 12 G 1/8"
RizurLok-P-12(O)-1/4G(Pm) 12 G 1/4"
RizurLok-P-12(O)-3/8G(Pm) 12 G 3/8"
RizurLok-P-12(O)-1/2G(Pm) 12 G 1/2"
RizurLok-P-12(O)-3/4G(Pm) 12 G 3/4"
RizurLok-P-12(O)-1G(Pm) 12 G 1"
RizurLok-P-14(O)-1/8G(Pm) 14 G 1/8"
RizurLok-P-14(O)-1/4G(Pm) 14 G 1/4"
RizurLok-P-14(O)-3/8G(Pm) 14 G 3/8"
RizurLok-P-14(O)-1/2G(Pm) 14 G 1/2"
RizurLok-P-14(O)-3/4G(Pm) 14 G 3/4"
RizurLok-P-16(O)-3/8G(Pm) 16 G 3/8"
RizurLok-P-16(O)-1/2G(Pm) 16 G 1/2"
RizurLok-P-16(O)-3/4G(Pm) 16 G 3/4"
RizurLok-P-18(O)-1/2G(Pm) 18 G 1/2"
RizurLok-P-18(O)-3/4G(Pm) 18 G 3/4"
RizurLok-P-20(O)-1/2G(Pm) 20 G 1/2"
RizurLok-P-20(O)-3/4G(Pm) 20 G 3/4"
RizurLok-P-20(O)-1G(Pm) 20 G 1"
RizurLok-P-22(O)-3/4G(Pm) 22 G 3/4"
RizurLok-P-22(O)-1G(Pm) 22 G 1"
RizurLok-P-25(O)-1/2G(Pm) 25 G 1/2"
RizurLok-P-25(O)-3/4G(Pm) 25 G 3/4"
RizurLok-P-25(O)-1G(Pm) 25 G 1"

Штуцер: дюймовая трубка - коническая резьба RT

Маркировка фитинга Внешний диаметр трубки Наружная коническая резьба RT
RizurLok-P-1/16(O)-1/16RT(Pm) 1/16" RT 1/16"
RizurLok-P-1/16(O)-1/8RT(Pm) 1/16" RT 1/8"
RizurLok-P-1/8(O)-1/16RT(Pm) 1/8" RT 1/16"
RizurLok-P-1/8(O)-1/8RT(Pm) 1/8" RT 1/8"
RizurLok-P-1/8(O)-1/4RT(Pm) 1/8" RT 1/4"
RizurLok-P-1/8(O)-3/8RT(Pm) 1/8" RT 3/8"
RizurLok-P-1/8(O)-1/2RT(Pm) 1/8" RT 1/2"
RizurLok-P-3/16(O)-1/8RT(Pm) 3/16" RT 1/8"
RizurLok-P-3/16(O)-1/4RT(Pm) 3/16" RT 1/4"
RizurLok-P-1/4(O)-3/4RT(Pm) 1/4" RT 3/4"
RizurLok-P-1/4(O)-1/16RT(Pm) 1/4" RT 1/16"
RizurLok-P-1/4(O)-1/8RT(Pm) 1/4" RT 1/8"
RizurLok-P-1/4(O)-1/4RT(Pm) 1/4" RT 1/4"
RizurLok-P-1/4(O)-3/8RT(Pm) 1/4" RT 3/8"
RizurLok-P-1/4(O)-1/2RT(Pm) 1/4" RT 1/2"
RizurLok-P-5/16(O)-1/8RT(Pm) 5/16" RT 1/8"
RizurLok-P-5/16(O)-1/4RT(Pm) 5/16" RT 1/4"
RizurLok-P-5/16(O)-3/8RT(Pm) 5/16" RT 3/8"
RizurLok-P-3/8(O)-3/4RT(Pm) 3/8" RT 3/4"
RizurLok-P-3/8(O)-1/8RT(Pm) 3/8" RT 1/8"
RizurLok-P-3/8(O)-1/4RT(Pm) 3/8" RT 1/4"
RizurLok-P-3/8(O)-3/8RT(Pm) 3/8" RT 3/8"
RizurLok-P-3/8(O)-1/2RT(Pm) 3/8" RT 1/2"
RizurLok-P-1/2(O)-3/4RT(Pm) 1/2" RT 3/4"
RizurLok-P-1/2(O)-1RT(Pm) 1/2" RT 1"
RizurLok-P-1/2(O)-1/8RT(Pm) 1/2" RT 1/8"
RizurLok-P-1/2(O)-1/4RT(Pm) 1/2" RT 1/4"
RizurLok-P-1/2(O)-3/8RT(Pm) 1/2" RT 3/8"
RizurLok-P-1/2(O)-1/2RT(Pm) 1/2" RT 1/2"
RizurLok-P-5/8(O)-3/8RT(Pm) 5/8" RT 3/8"
RizurLok-P-5/8(O)-1/2RT(Pm) 5/8" RT 1/2"
RizurLok-P-5/8(O)-3/4RT(Pm) 5/8" RT 3/4"
RizurLok-P-3/4(O)-1/2RT(Pm) 3/4" RT 1/2"
RizurLok-P-3/4(O)-3/4RT(Pm) 3/4" RT 3/4"
RizurLok-P-3/4(O)-1RT(Pm) 3/4" RT 1"
RizurLok-P-7/8(O)-3/4RT(Pm) 7/8" RT 3/4"
RizurLok-P-7/8(O)-1RT(Pm) 7/8" RT 1"
RizurLok-P-1(O)-1/2RT(Pm) 1" RT 1/2"
RizurLok-P-1(O)-3/4RT(Pm) 1" RT 3/4"
RizurLok-P-1(O)-1RT(Pm) 1" RT 1"
RizurLok-P-1 1/4(O)-1RT(Pm) 1 1/4" RT 1"
RizurLok-P-1 1/4(O)-1 1/4RT(Pm) 1 1/4" RT 1 1/4"
RizurLok-P-1 1/4(O)-1 1/2RT(Pm) 1 1/4" RT 1 1/2"
RizurLok-P-1 1/2(O)-1 1/2RT(Pm) 1 1/2" RT 1 1/2"
RizurLok-P-2(O)-2RT(Pm) 2" RT 2"

Штуцер: дюймовая трубка - цилиндрическая резьба G

Маркировка фитинга Внешний диаметр трубки Наружная цилиндрическая резьба G
RizurLok-P-1/16"(O)-1/16"G(Pm) 1/16" G 1/16"
RizurLok-P-1/16"(O)-1/8"G(Pm) 1/16" G 1/8"
RizurLok-P-1/8"(O)-1/16"G(Pm) 1/8" G 1/16"
RizurLok-P-1/8"(O)-1/8"G(Pm) 1/8" G 1/8"
RizurLok-P-1/8"(O)-1/4"G(Pm) 1/8" G 1/4"
RizurLok-P-1/8"(O)-3/8"G(Pm) 1/8" G 3/8"
RizurLok-P-1/8"(O)-1/2"G(Pm) 1/8" G 1/2"
RizurLok-P-3/16"(O)-1/8"G(Pm) 3/16" G 1/8"
RizurLok-P-3/16"(O)-1/4"G(Pm) 3/16" G 1/4"
RizurLok-P-1/4"(O)-1/16"G(Pm) 1/4" G 1/16"
RizurLok-P-1/4"(O)-1/8"G(Pm) 1/4" G 1/8"
RizurLok-P-1/4"(O)-1/4"G(Pm) 1/4" G 1/4"
RizurLok-P-1/4"(O)-3/8"G(Pm) 1/4" G 3/8"
RizurLok-P-1/4"(O)-1/2"G(Pm) 1/4" G 1/2"
RizurLok-P-1/4"(O)-3/4"G(Pm) 1/4" G 3/4"
RizurLok-P-5/16"(O)-1/8"G(Pm) 5/16" G 1/8"
RizurLok-P-5/16"(O)-1/4"G(Pm) 5/16" G 1/4"
RizurLok-P-5/16"(O)-3/8"G(Pm) 5/16" G 3/8"
RizurLok-P-3/8"(O)-1/8"G(Pm) 3/8" G 1/8"
RizurLok-P-3/8"(O)-1/4"G(Pm) 3/8" G 1/4"
RizurLok-P-3/8"(O)-3/8"G(Pm) 3/8" G 3/8"
RizurLok-P-3/8"(O)-1/2"G(Pm) 3/8" G 1/2"
RizurLok-P-3/8"(O)-3/4"G(Pm) 3/8" G 3/4"
RizurLok-P-1/2"(O)-1/8"G(Pm) 1/2" G 1/8"
RizurLok-P-1/2"(O)-1/4"G(Pm) 1/2" G 1/4"
RizurLok-P-1/2"(O)-3/8"G(Pm) 1/2" G 3/8"
RizurLok-P-1/2"(O)-1/2"G(Pm) 1/2" G 1/2"
RizurLok-P-1/2"(O)-3/8"G(Pm) 1/2" G 3/8"
RizurLok-P-1/2"(O)-1"G(Pm) 1/2" G 1"
RizurLok-P-5/8"(O)-3/8"G(Pm) 5/8" G 3/8"
RizurLok-P-5/8"(O)-1/2"G(Pm) 5/8" G 1/2"
RizurLok-P-5/8"(O)-3/4"G(Pm) 5/8" G 3/4"
RizurLok-P-3/4"(O)-1/2"G(Pm) 3/4" G 1/2"
RizurLok-P-3/4"(O)-3/4"G(Pm) 3/4" G 3/4"
RizurLok-P-3/4"(O)-1"G(Pm) 3/4" G 1"
RizurLok-P-7/8"(O)-3/4"G(Pm) 7/8" G 3/4"
RizurLok-P-7/8"(O)-1"G(Pm) 7/8" G 1"
RizurLok-P-1/16"(O)-1/2"G(Pm) 1/16" G 1/2"
RizurLok-P-1/16"(O)-3/4"G(Pm) 1/16" G 3/4"
RizurLok-P-1"(O)-1"G(Pm) 1" G 1"

Штуцер: дюймовая трубка - метрическая резьба

Маркировка фитинга Внешний диаметр трубки Наружная метрическая резьба
RizurLok-P-1/4(O)-16M(Pm) 1/4" M16x1,5
RizurLok-P-1/4(O)-20M(Pm) 1/4" M20x1,5
RizurLok-P-1/2(O)-20M(Pm) 1/2" M20x1,5

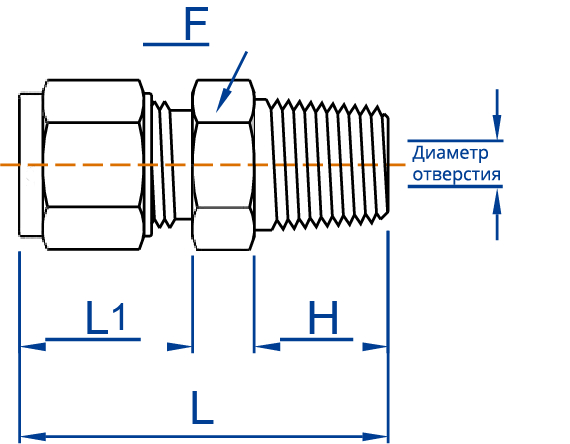

Чертежи


Фитинг RizurLok Конфигуратор

Декларация TR-TS-032-Элементы трубопроводов.pdf Скачать
