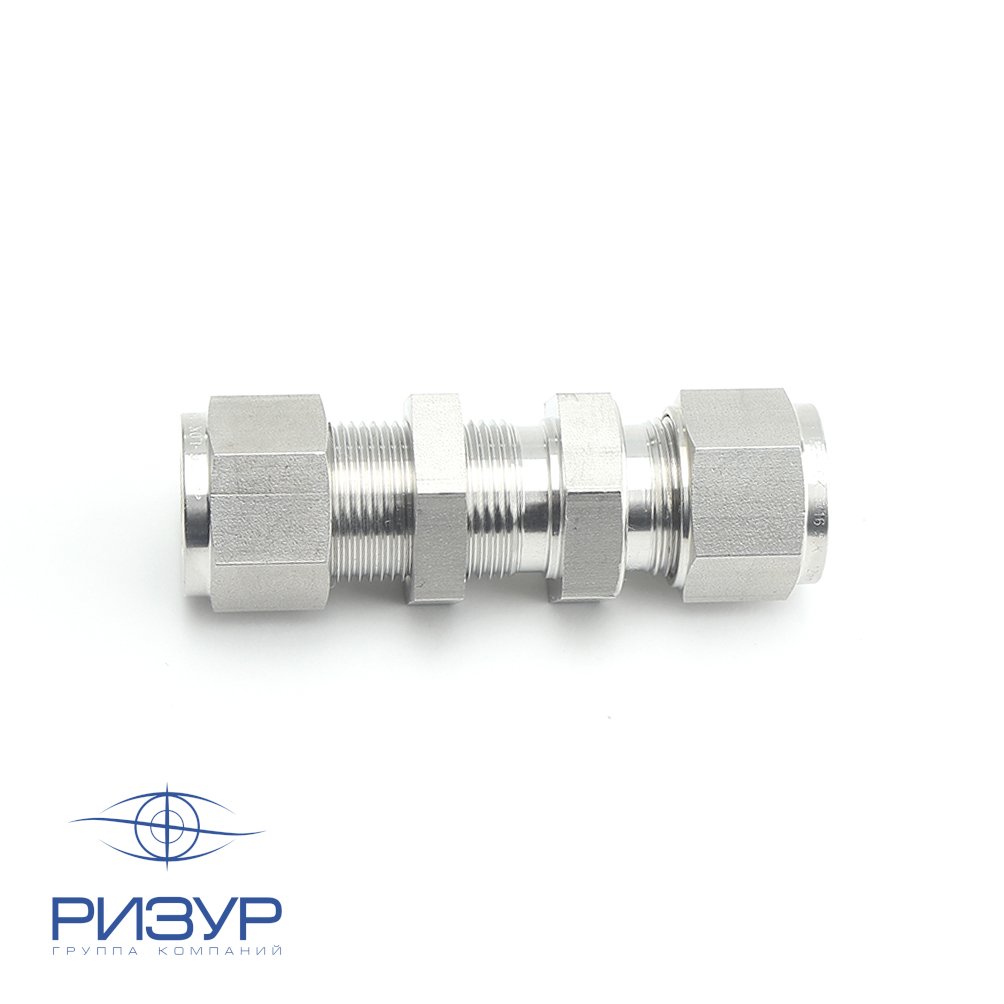

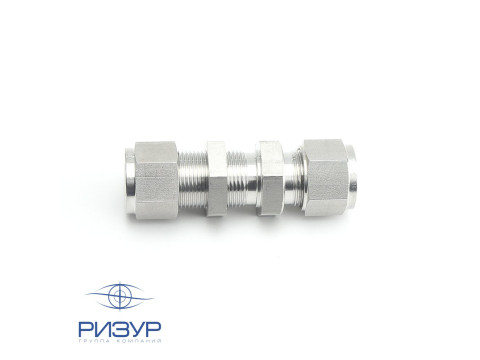

Фитинг прямой обжимной с монтажной гайкой RizurLok-PG-OO
- Обеспечение герметичного соединения
- Применение в агрессивных промышленных средах
- Изготовление из коррозионностойкой нержавеющей стали
- Надёжное крепление благодаря монтажной гайке
- Совместимость с метрическими и дюймовыми трубами
- Возможность изготовления нестандартных размеров
- Устойчивость к высоким давлениям и температурам
- Простота и надёжность монтажа
Трубные фитинги с монтажной гайкой RizurLok-PG-OO обеспечивают герметичное соединение и используются в химической, нефтехимической, нефтяной, судостроительной, энергетической и целлюлозно-бумажной промышленности.
RizurLok-PG-OO изготавливаются из следующих материалов:
- нержавеющей стали 12Х18Н10Т (аналог AISI 321),
- нержавеющей стали 10Х17Н12М2 (аналог AISI 316).
ТУ 28.99.39-001-12189681-2018
Соединители прямые для труб состоят из корпуса, переднего обжимного кольца, прокладки, гайки. Кольцо и прокладка служат для крепления трубы, образуя соединения с высоким уровнем герметичности: переднее обжимное кольцо создаёт герметичное соединение с корпусом фитинга и внешней окружностью трубы, прокладка усиливает действие кольца, обеспечивая эффективный захват.
RizurLok-PG-OO поставляются как с метрической резьбой, так и с дюймовой. Если среди готовых типоразмеров вы не нашли необходимого размера, пожалуйста, свяжитесь с нами: производственные ресурсы компании РИЗУР позволяют изготовить трубные фитинги любого необходимого размера.
Если среди готовых типоразмеров вы не нашли необходимого размера, пожалуйста, свяжитесь с нами: производственные ресурсы компании РИЗУР позволяют изготовить трубные фитинги любого необходимого размера.
| Метрические | |||
| Маркировка фитинга | Диаметр трубы (вход) |
Диаметр трубы (выход) |
Код товара |
| RizurLok-PG-3(О)-3(О) | 3 мм | 3 мм | 937707 |
| RizurLok-PG-4(О)-4(О) | 4 мм | 4 мм | 937708 |
| RizurLok-PG-6(О)-6(О) | 6 мм | 6 мм | 937709 |
| RizurLok-PG-8(О)-8(О) | 8 мм | 8 мм | 937710 |
| RizurLok-PG-10(О)-10(О) | 10 мм | 10 мм | 937711 |
| RizurLok-PG-12(О)-12(О) | 12 мм | 12 мм | 937712 |
| RizurLok-PG-14(О)-14(О) | 14 мм | 14 мм | 937713 |
| RizurLok-PG-16(О)-16(О) | 16 мм | 16 мм | 937714 |
| RizurLok-PG-18(О)-18(О) | 18 мм | 18 мм | 937716 |
| RizurLok-PG-20(О)-20(О) | 20 мм | 20 мм | 937717 |
| Дюймовые | |||
| Маркировка фитинга | Диаметр трубы (вход) |
Диаметр трубы (выход) |
Код товара |
| RizurLok-PG-1/16(О)-1/16(О) | 1/16" | 1/16" | 937718 |
| RizurLok-PG-1/8(О)-1/8(О) | 1/8" | 1/8" | 937719 |
| RizurLok-PG-3/16(О)-3/16(О) | 3/16" | 3/16" | 937720 |
| RizurLok-PG-1/4(О)-1/4(О) | 1/4" | 1/4" | 937722 |
| RizurLok-PG-5/16(О)-5/16(О) | 5/16" | 5/16" | 937724 |
| RizurLok-PG-3/8(О)-3/8(О) | 3/8" | 3/8" | 937726 |
| RizurLok-PG-1/2(О)-1/2(О) | 1/2" | 1/2" | 937727 |
| RizurLok-PG-5/8(О)-5/8(О) | 5/8" | 5/8" | 937728 |
| RizurLok-PG-3/4(О)-3/4(О) | 3/4" | 3/4" | 937729 |
| RizurLok-PG-7/8(О)-7/8(О) | 7/8" | 7/8" | 937730 |
| RizurLok-PG-1(О)-1(О) | 1" | 1" | 937731 |
Фитинг RizurLok Конфигуратор
| Декларация TR-TS-032-Элементы трубопроводов.pdf | Скачать |
